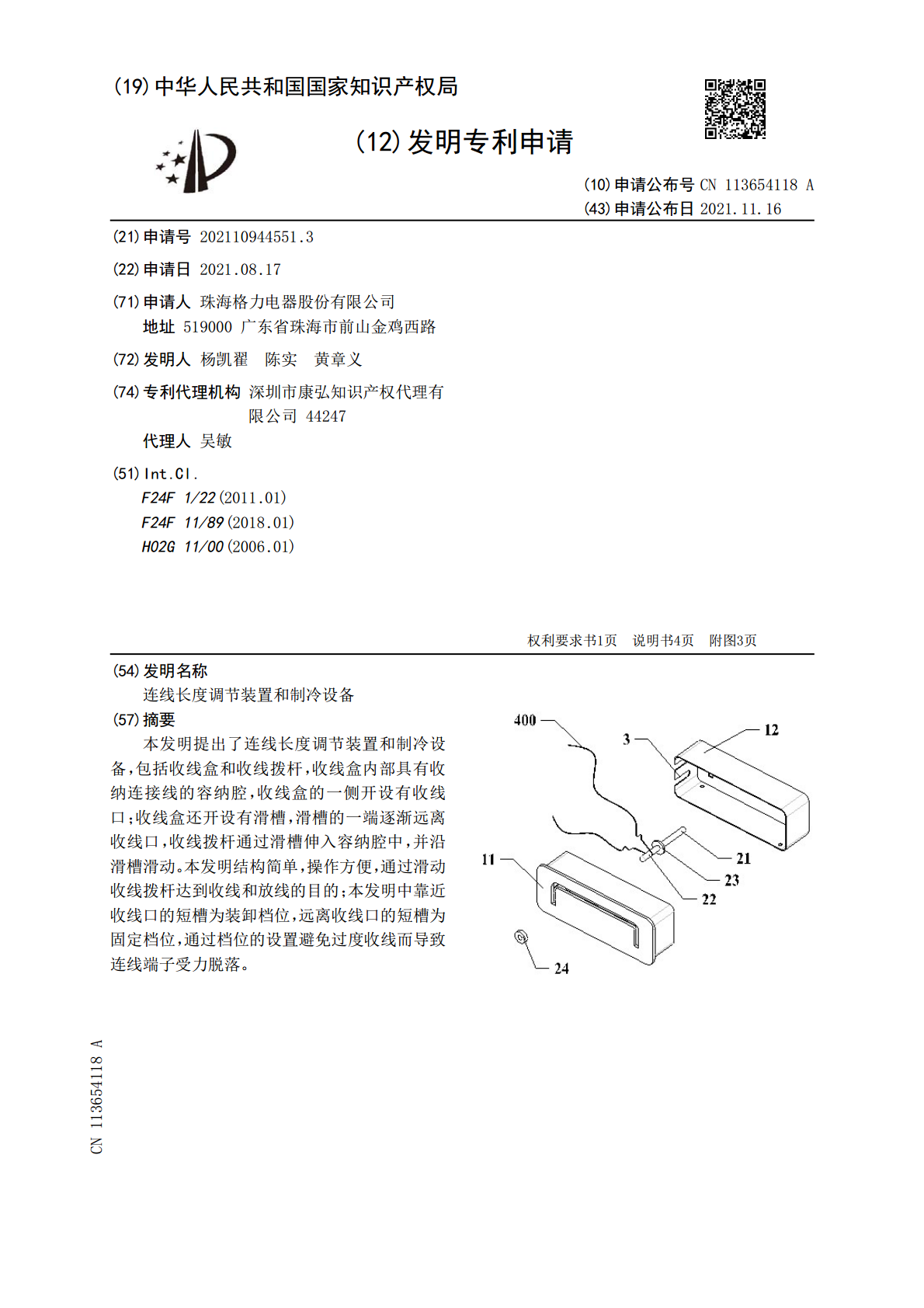

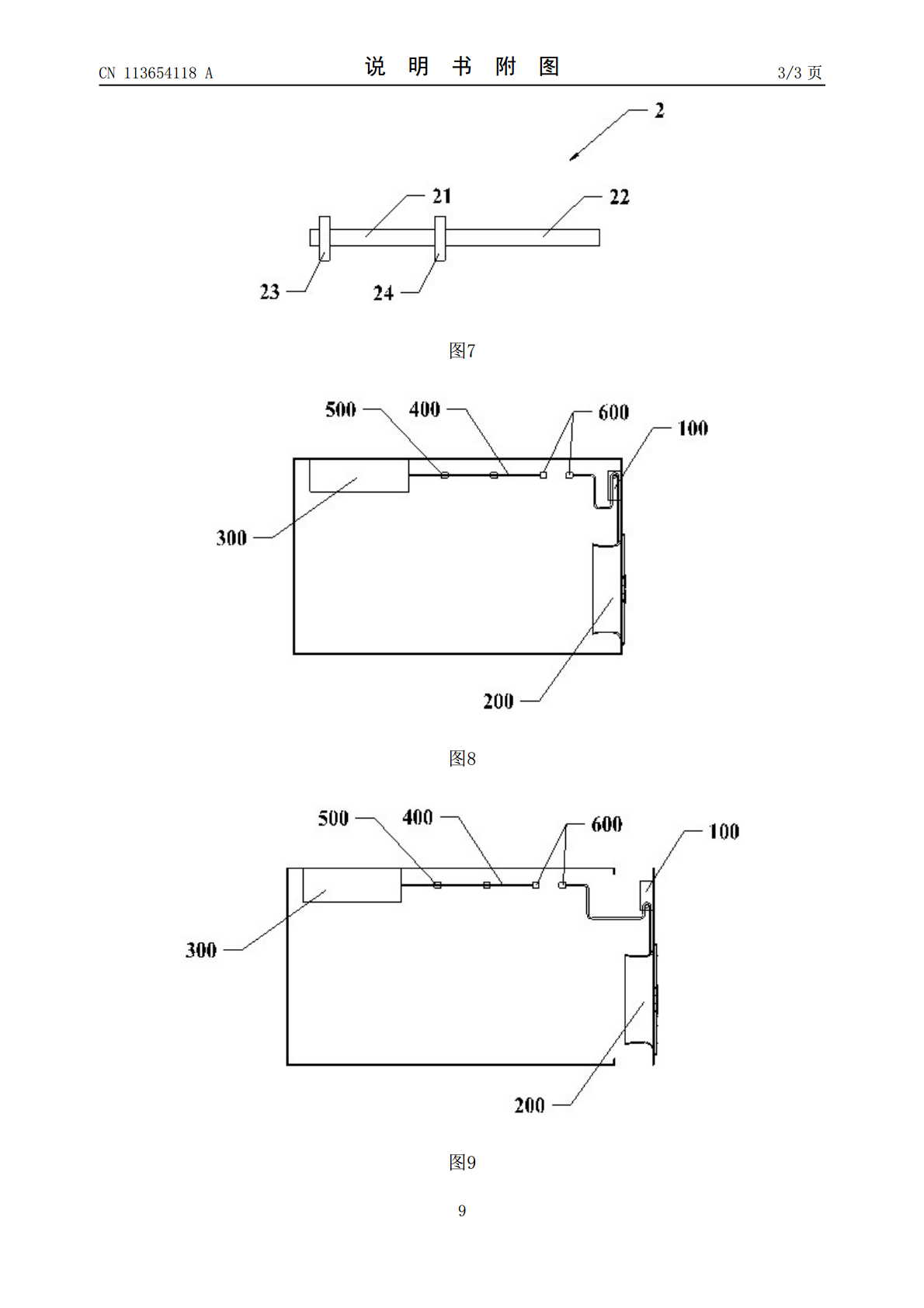

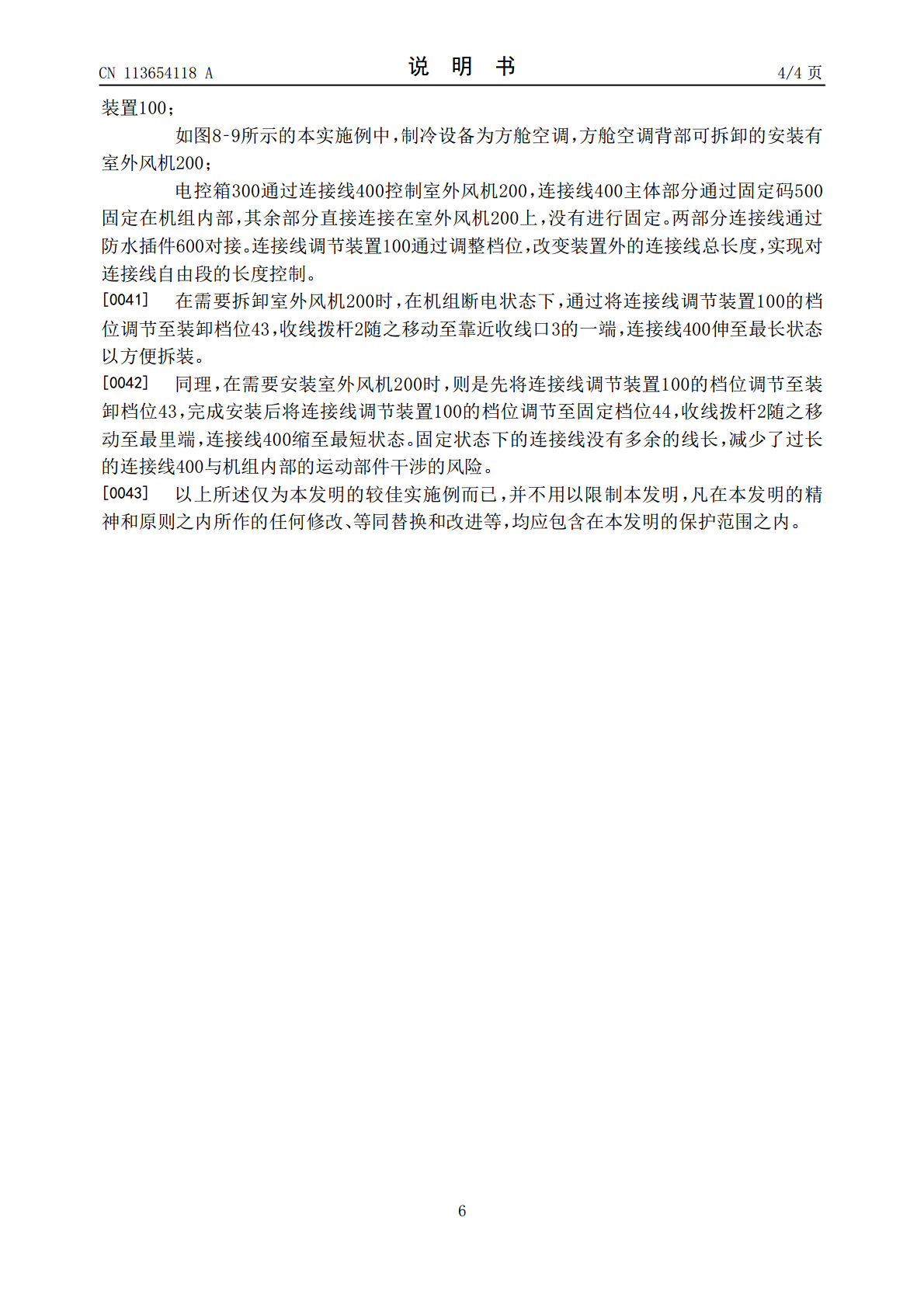

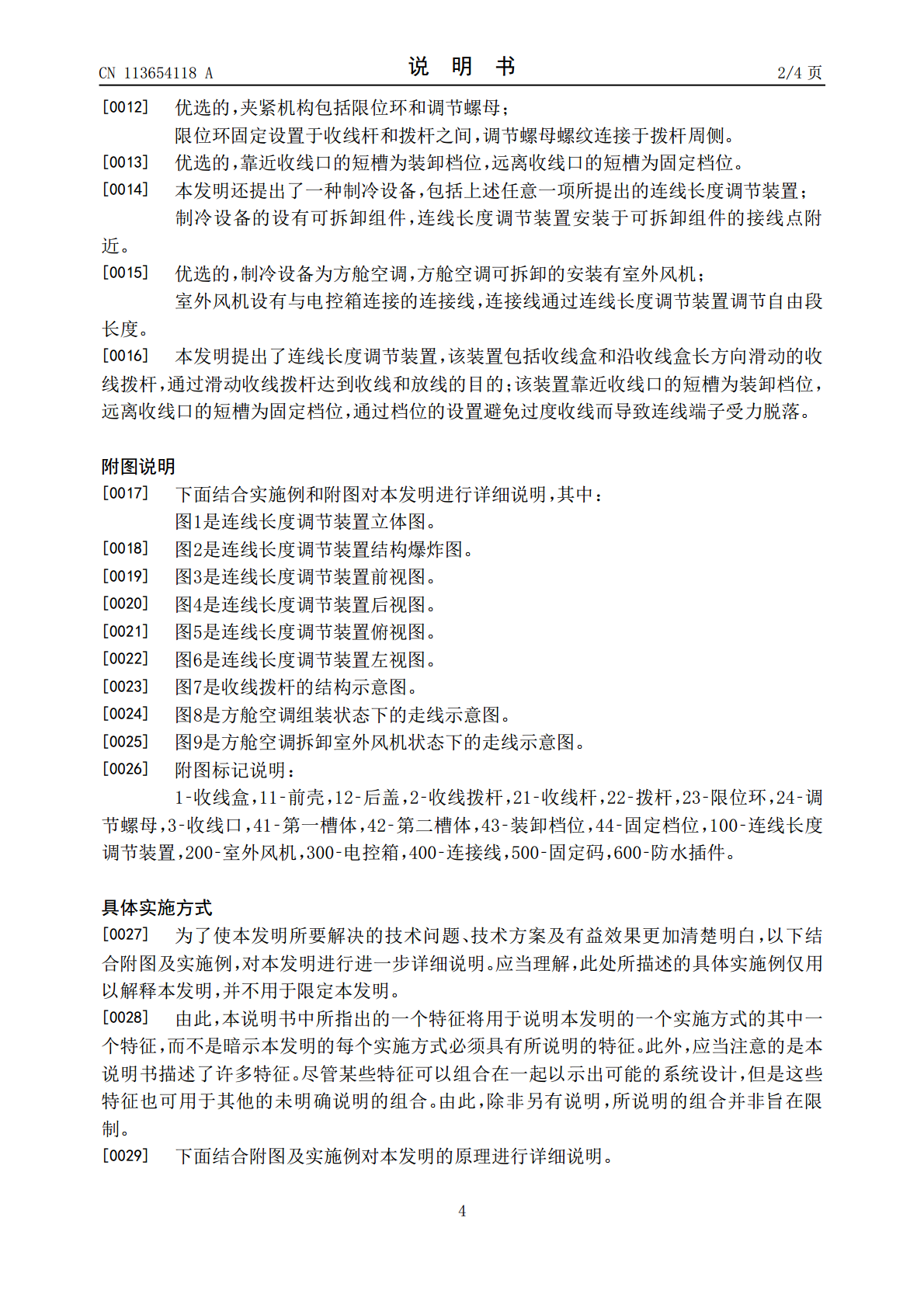

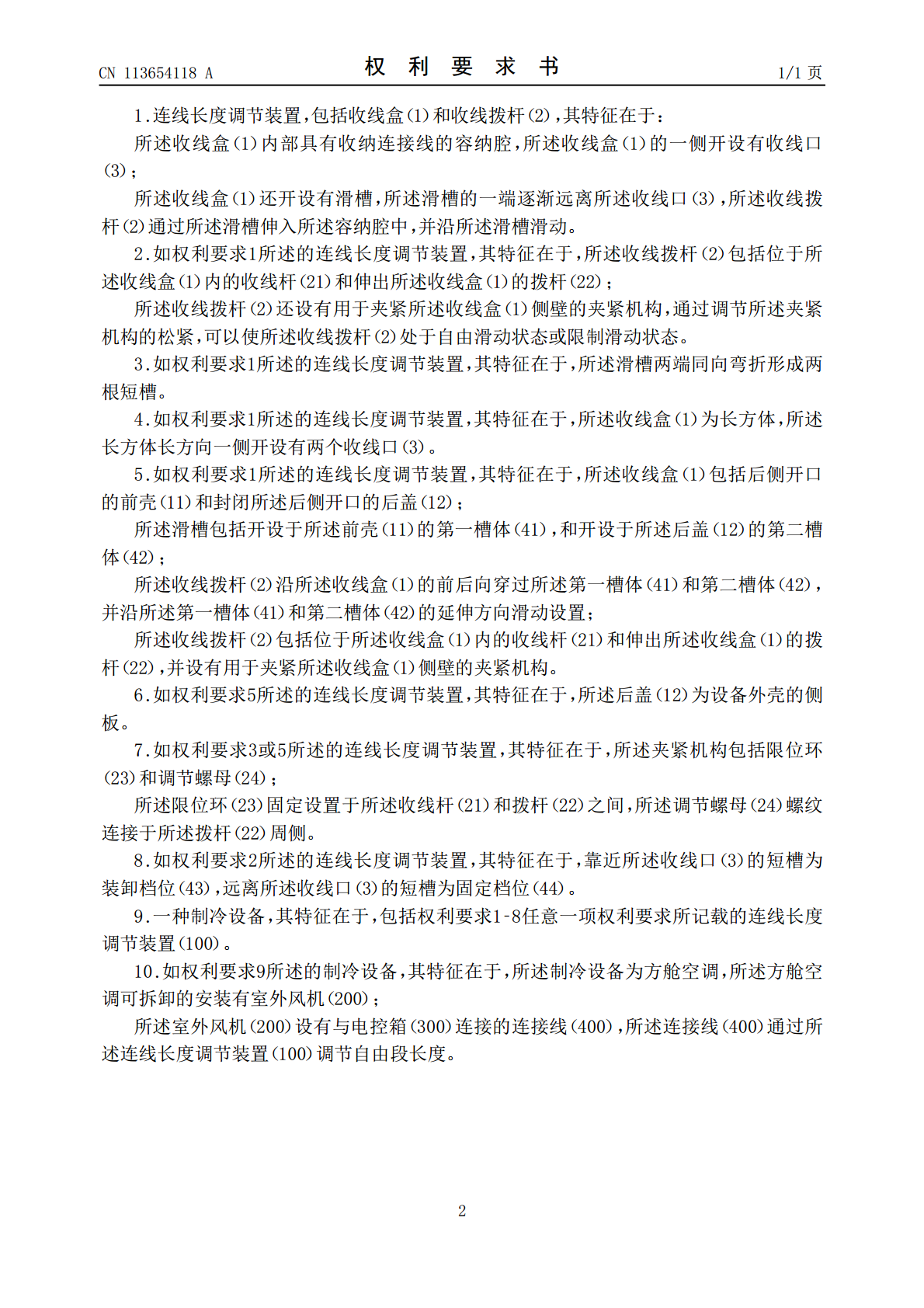

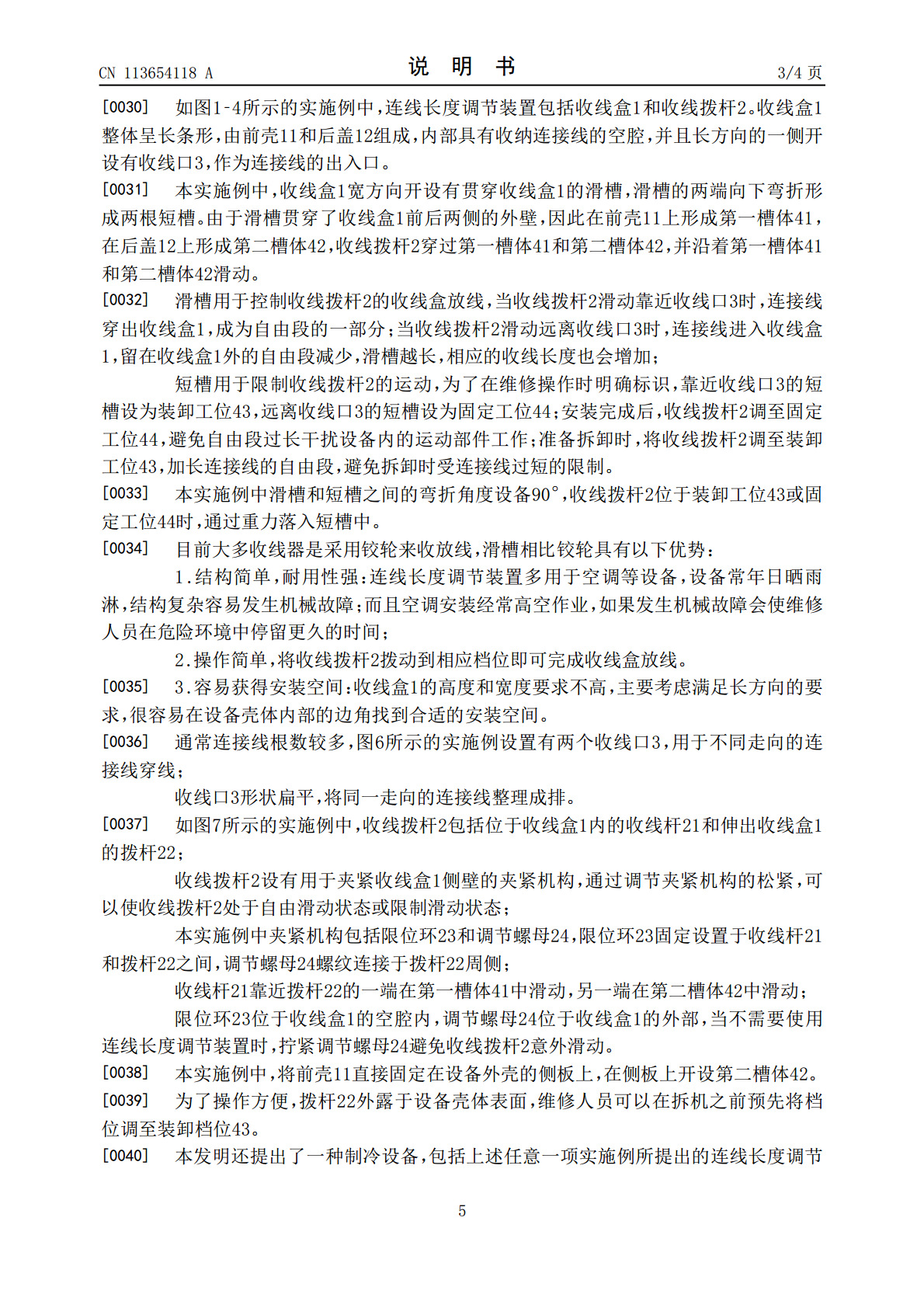

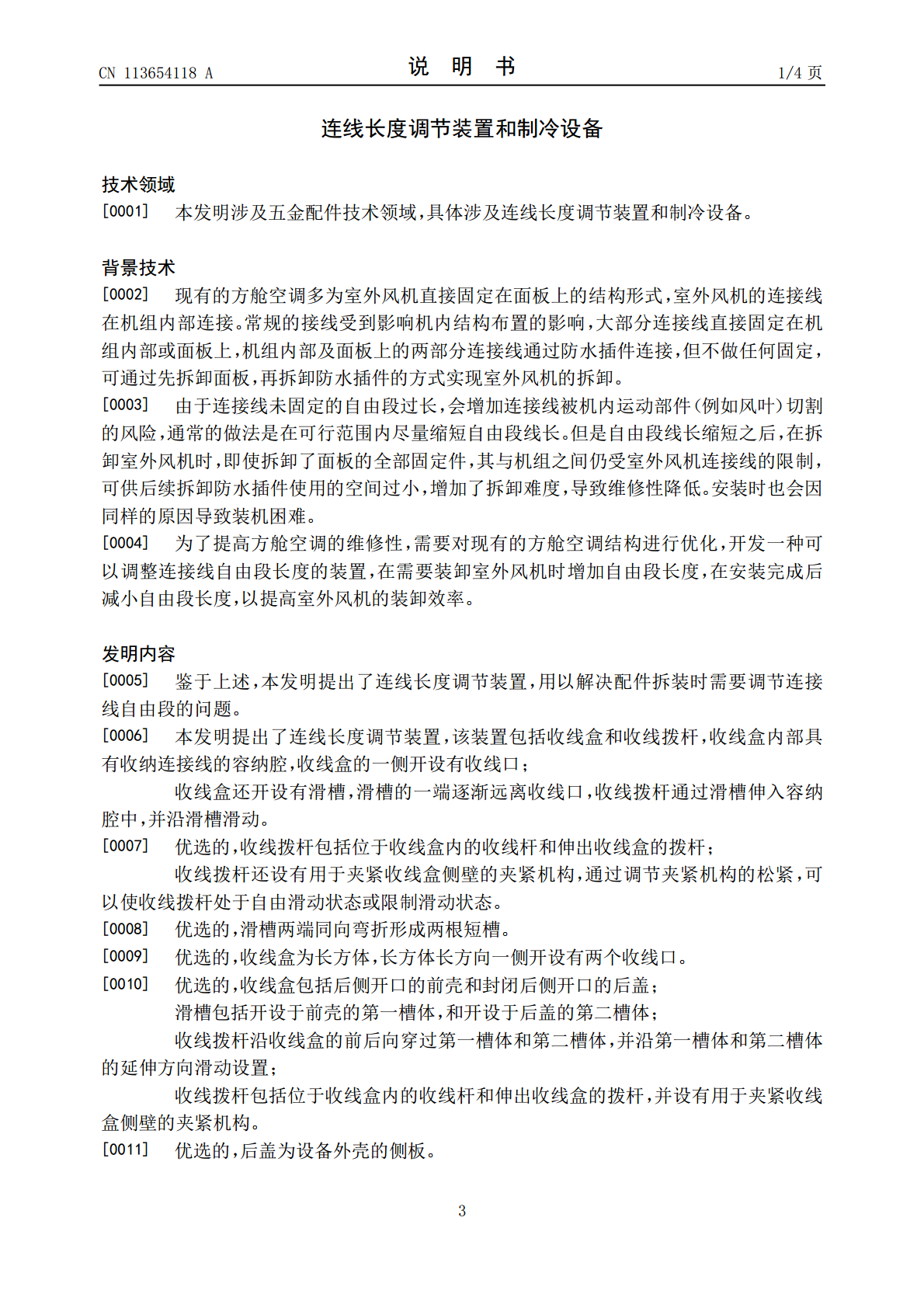

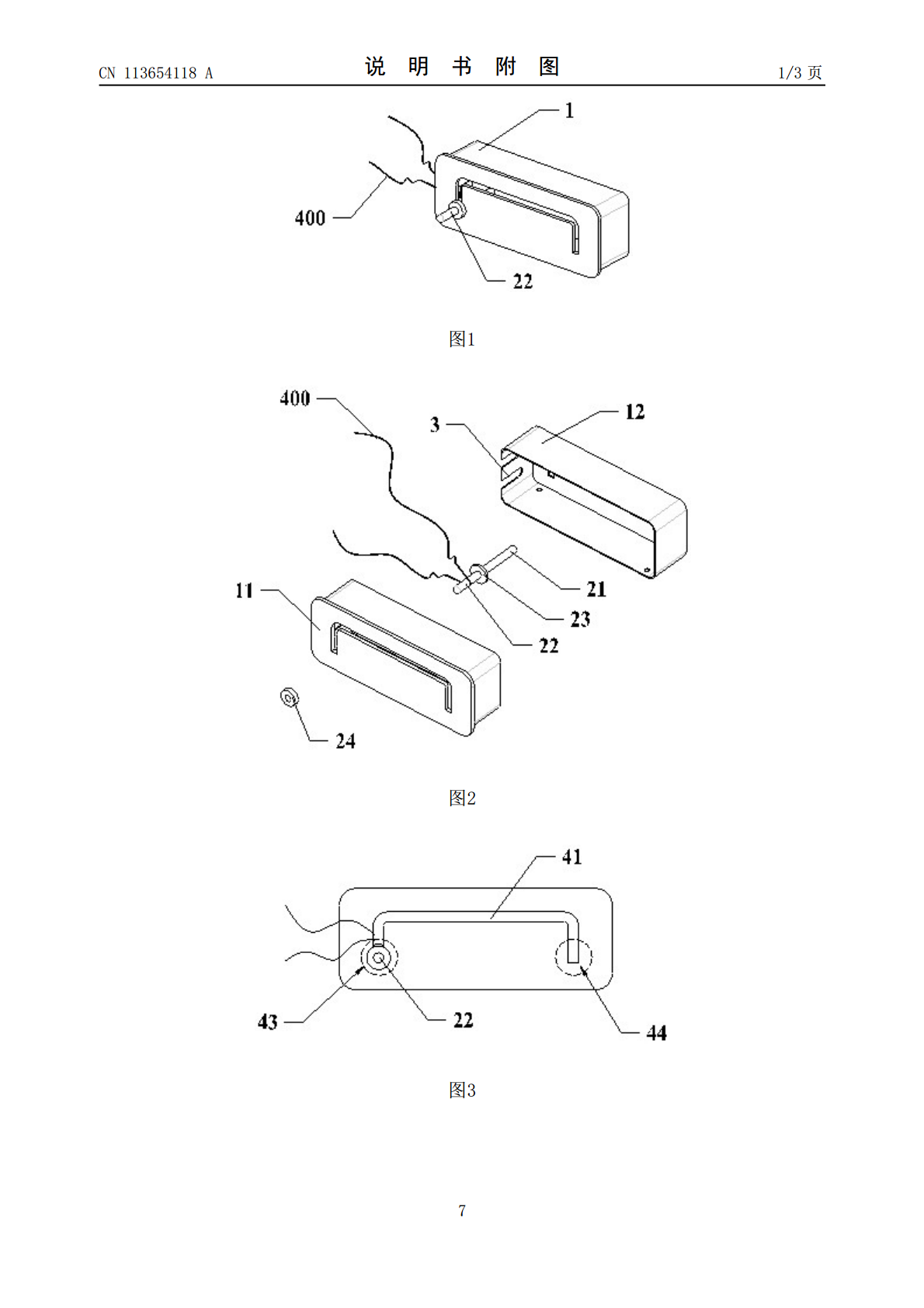

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113654118A(43)申请公布日2021.11.16(21)申请号202110944551.3(22)申请日2021.08.17(71)申请人珠海格力电器股份有限公司地址519000广东省珠海市前山金鸡西路(72)发明人杨凯翟陈实黄章义(74)专利代理机构深圳市康弘知识产权代理有限公司44247代理人吴敏(51)Int.Cl.F24F1/22(2011.01)F24F11/89(2018.01)H02G11/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称连线长度调节装置和制冷设备(57)摘要本发明提出了连线长度调节装置和制冷设备，包括收线盒和收线拨杆，收线盒内部具有收纳连接线的容纳腔，收线盒的一侧开设有收线口；收线盒还开设有滑槽，滑槽的一端逐渐远离收线口，收线拨杆通过滑槽伸入容纳腔中，并沿滑槽滑动。本发明结构简单，操作方便，通过滑动收线拨杆达到收线和放线的目的；本发明中靠近收线口的短槽为装卸档位，远离收线口的短槽为固定档位，通过档位的设置避免过度收线而导致连线端子受力脱落。CN113654118ACN113654118A权利要求书1/1页1.连线长度调节装置，包括收线盒（1）和收线拨杆（2），其特征在于：所述收线盒（1）内部具有收纳连接线的容纳腔，所述收线盒（1）的一侧开设有收线口（3）；所述收线盒（1）还开设有滑槽，所述滑槽的一端逐渐远离所述收线口（3），所述收线拨杆（2）通过所述滑槽伸入所述容纳腔中，并沿所述滑槽滑动。2.如权利要求1所述的连线长度调节装置，其特征在于，所述收线拨杆（2）包括位于所述收线盒（1）内的收线杆（21）和伸出所述收线盒（1）的拨杆（22）；所述收线拨杆（2）还设有用于夹紧所述收线盒（1）侧壁的夹紧机构，通过调节所述夹紧机构的松紧，可以使所述收线拨杆（2）处于自由滑动状态或限制滑动状态。3.如权利要求1所述的连线长度调节装置，其特征在于，所述滑槽两端同向弯折形成两根短槽。4.如权利要求1所述的连线长度调节装置，其特征在于，所述收线盒（1）为长方体，所述长方体长方向一侧开设有两个收线口（3）。5.如权利要求1所述的连线长度调节装置，其特征在于，所述收线盒（1）包括后侧开口的前壳（11）和封闭所述后侧开口的后盖（12）；所述滑槽包括开设于所述前壳（11）的第一槽体（41），和开设于所述后盖（12）的第二槽体（42）；所述收线拨杆（2）沿所述收线盒（1）的前后向穿过所述第一槽体（41）和第二槽体（42），并沿所述第一槽体（41）和第二槽体（42）的延伸方向滑动设置；所述收线拨杆（2）包括位于所述收线盒（1）内的收线杆（21）和伸出所述收线盒（1）的拨杆（22），并设有用于夹紧所述收线盒（1）侧壁的夹紧机构。6.如权利要求5所述的连线长度调节装置，其特征在于，所述后盖（12）为设备外壳的侧板。7.如权利要求3或5所述的连线长度调节装置，其特征在于，所述夹紧机构包括限位环（23）和调节螺母（24）；所述限位环（23）固定设置于所述收线杆（21）和拨杆（22）之间，所述调节螺母（24）螺纹连接于所述拨杆（22）周侧。8.如权利要求2所述的连线长度调节装置，其特征在于，靠近所述收线口（3）的短槽为装卸档位（43），远离所述收线口（3）的短槽为固定档位（44）。9.一种制冷设备，其特征在于，包括权利要求1‑8任意一项权利要求所记载的连线长度调节装置（100）。10.如权利要求9所述的制冷设备，其特征在于，所述制冷设备为方舱空调，所述方舱空调可拆卸的安装有室外风机（200）；所述室外风机（200）设有与电控箱（300）连接的连接线（400），所述连接线（400）通过所述连线长度调节装置（100）调节自由段长度。2CN113654118A说明书1/4页连线长度调节装置和制冷设备技术领域[0001]本发明涉及五金配件技术领域，具体涉及连线长度调节装置和制冷设备。背景技术[0002]现有的方舱空调多为室外风机直接固定在面板上的结构形式，室外风机的连接线在机组内部连接。常规的接线受到影响机内结构布置的影响，大部分连接线直接固定在机组内部或面板上，机组内部及面板上的两部分连接线通过防水插件连接，但不做任何固定，可通过先拆卸面板，再拆卸防水插件的方式实现室外风机的拆卸。[0003]由于连接线未固定的自由段过长，会增加连接线被机内运动部件（例如风叶）切割的风险，通常的做法是在可行范围内尽量缩短自由段线长。但是自由段线长缩短之后，在拆卸室外风机时，即使拆卸了面板的全部固定件，其与机组之间仍受室外风机连接线的限制，可供后续拆卸防水插件使用的空间过小，增加了拆卸难度，导致维修性降低。安装时也会因同样的原因导致装机困难。[0004]
