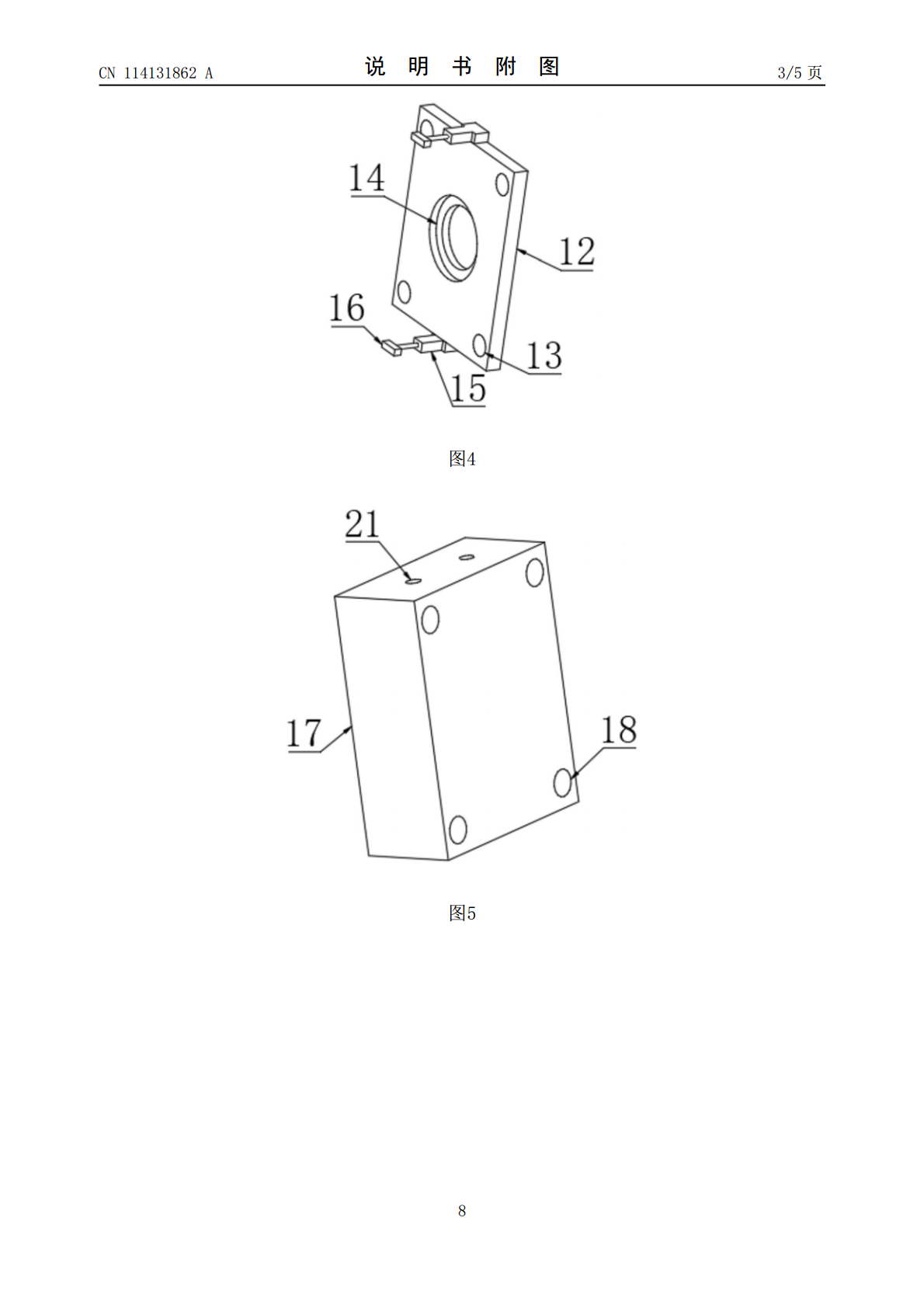

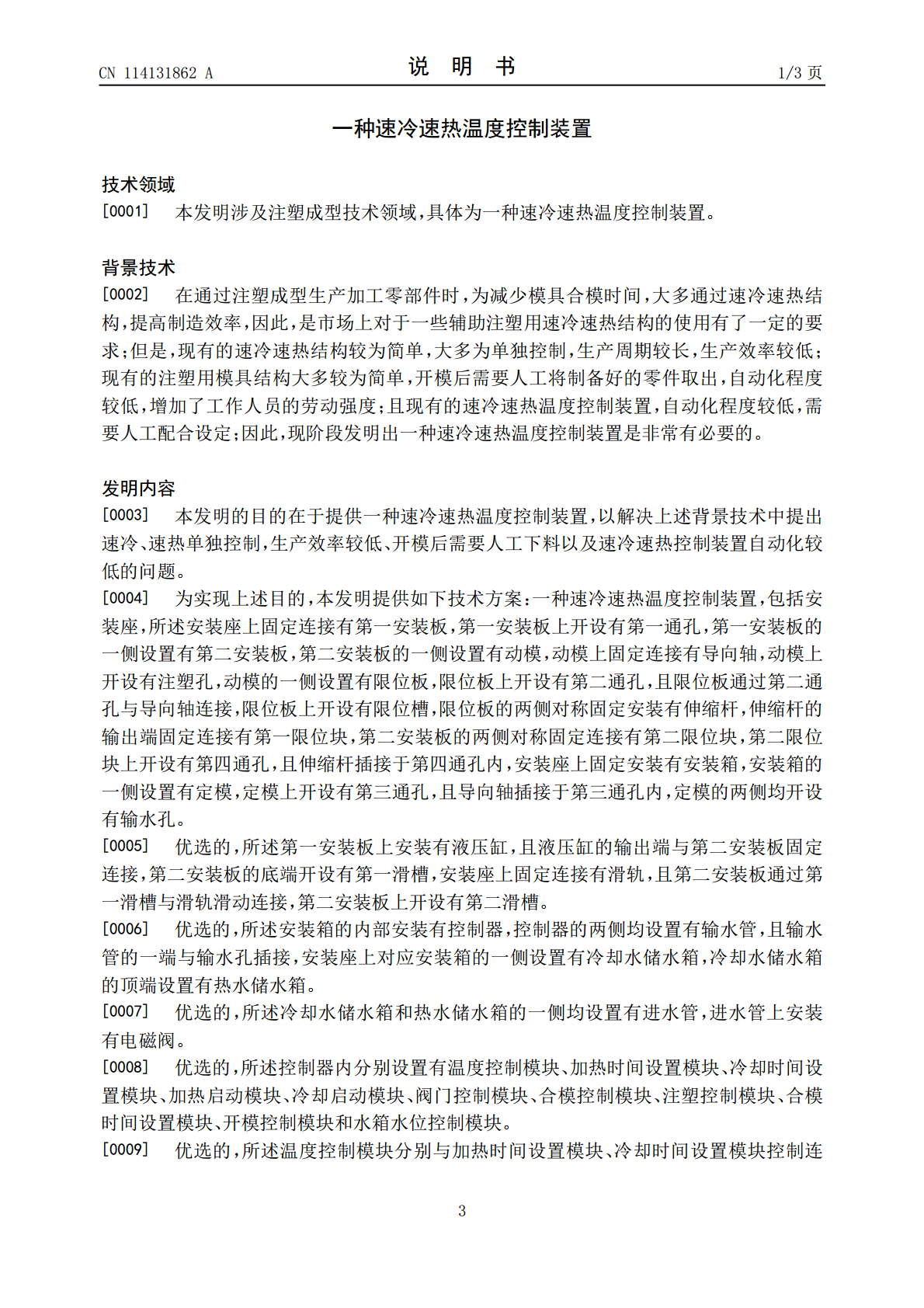

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114131862A(43)申请公布日2022.03.04(21)申请号202111461883.2(22)申请日2021.12.02(71)申请人深圳市京鼎工业技术股份有限公司地址518000广东省深圳市坪山新区坪山街道翠景路北51号(72)发明人郭超(74)专利代理机构深圳市沃德知识产权代理事务所(普通合伙)44347代理人于志光(51)Int.Cl.B29C45/73(2006.01)B29C45/76(2006.01)B29C45/78(2006.01)B29C45/40(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种速冷速热温度控制装置(57)摘要本发明公开了一种速冷速热温度控制装置，包括安装座；该发明通过限位板、伸缩杆、第一限位块、第二限位块的配合，形成自动下料结构，开模动作时，自动将零件顶出；通过控制器、冷却水储水箱、热水储水箱和电磁阀的配合，冷却水对定模降温后，由输水管导入到热水储水箱内，便于下一次对水箱进行加热，实现了余热利用的目的；通过温度控制模块、加热时间设置模块、冷却时间设置模块、合模控制模块、注塑控制模块、合模时间设置模块、开模控制模块的配合，自动化程度高，实现全自动快速注塑成型、自动下料，且该速冷速热控制注塑成型装置，可加工出高光无痕零件，可直接输出成品，减少了二次加工工序，便于推广使用。CN114131862ACN114131862A权利要求书1/1页1.一种速冷速热温度控制装置，包括安装座(1)，其特征在于：所述安装座(1)上固定连接有第一安装板(2)，第一安装板(2)上开设有第一通孔(4)，第一安装板(2)的一侧设置有第二安装板(5)，第二安装板(5)的一侧设置有动模(9)，动模(9)上固定连接有导向轴(10)，动模(9)上开设有注塑孔(11)，动模(9)的一侧设置有限位板(12)，限位板(12)上开设有第二通孔(13)，且限位板(12)通过第二通孔(13)与导向轴(10)连接，限位板(12)上开设有限位槽(14)，限位板(12)的两侧对称固定安装有伸缩杆(15)，伸缩杆(15)的输出端固定连接有第一限位块(16)，第二安装板(5)的两侧对称固定连接有第二限位块(19)，第二限位块(19)上开设有第四通孔(20)，且伸缩杆(15)插接于第四通孔(20)内，安装座(1)上固定安装有安装箱(22)，安装箱(22)的一侧设置有定模(17)，定模(17)上开设有第三通孔(18)，且导向轴(10)插接于第三通孔(18)内，定模(17)的两侧均开设有输水孔(21)。2.根据权利要求1所述的一种速冷速热温度控制装置，其特征在于：所述第一安装板(2)上安装有液压缸(3)，且液压缸(3)的输出端与第二安装板(5)固定连接，第二安装板(5)的底端开设有第一滑槽(6)，安装座(1)上固定连接有滑轨(7)，且第二安装板(5)通过第一滑槽(6)与滑轨(7)滑动连接，第二安装板(5)上开设有第二滑槽(8)。3.根据权利要求1所述的一种速冷速热温度控制装置，其特征在于：所述安装箱(22)的内部安装有控制器(23)，控制器(23)的两侧均设置有输水管(24)，且输水管(24)的一端与输水孔(21)插接，安装座(1)上对应安装箱(22)的一侧设置有冷却水储水箱(25)，冷却水储水箱(25)的顶端设置有热水储水箱(26)。4.根据权利要求3所述的一种速冷速热温度控制装置，其特征在于：所述冷却水储水箱(25)和热水储水箱(26)的一侧均设置有进水管(27)，进水管(27)上安装有电磁阀(28)。5.根据权利要求3所述的一种速冷速热温度控制装置，其特征在于：所述控制器(23)内分别设置有温度控制模块(29)、加热时间设置模块(30)、冷却时间设置模块(31)、加热启动模块(32)、冷却启动模块(33)、阀门控制模块(34)、合模控制模块(35)、注塑控制模块(36)、合模时间设置模块(37)、开模控制模块(38)和水箱水位控制模块(39)。6.根据权利要求5所述的一种速冷速热温度控制装置，其特征在于：所述温度控制模块(29)分别与加热时间设置模块(30)、冷却时间设置模块(31)控制连接，加热时间设置模块(30)与加热启动模块(32)控制连接，冷却时间设置模块(31)与冷却启动模块(33)控制连接。7.根据权利要求5所述的一种速冷速热温度控制装置，其特征在于：所述合模控制模块(35)与注塑控制模块(36)控制连接，注塑控制模块(36)与合模时间设置模块(37)控制连接，合模时间设置模块(37)与开模控制模块(38)控制连接，水箱水位控制模块(39)与阀门控制模块(34)控制连接。2CN114131862A说明书1/3页一种速冷速热温度
