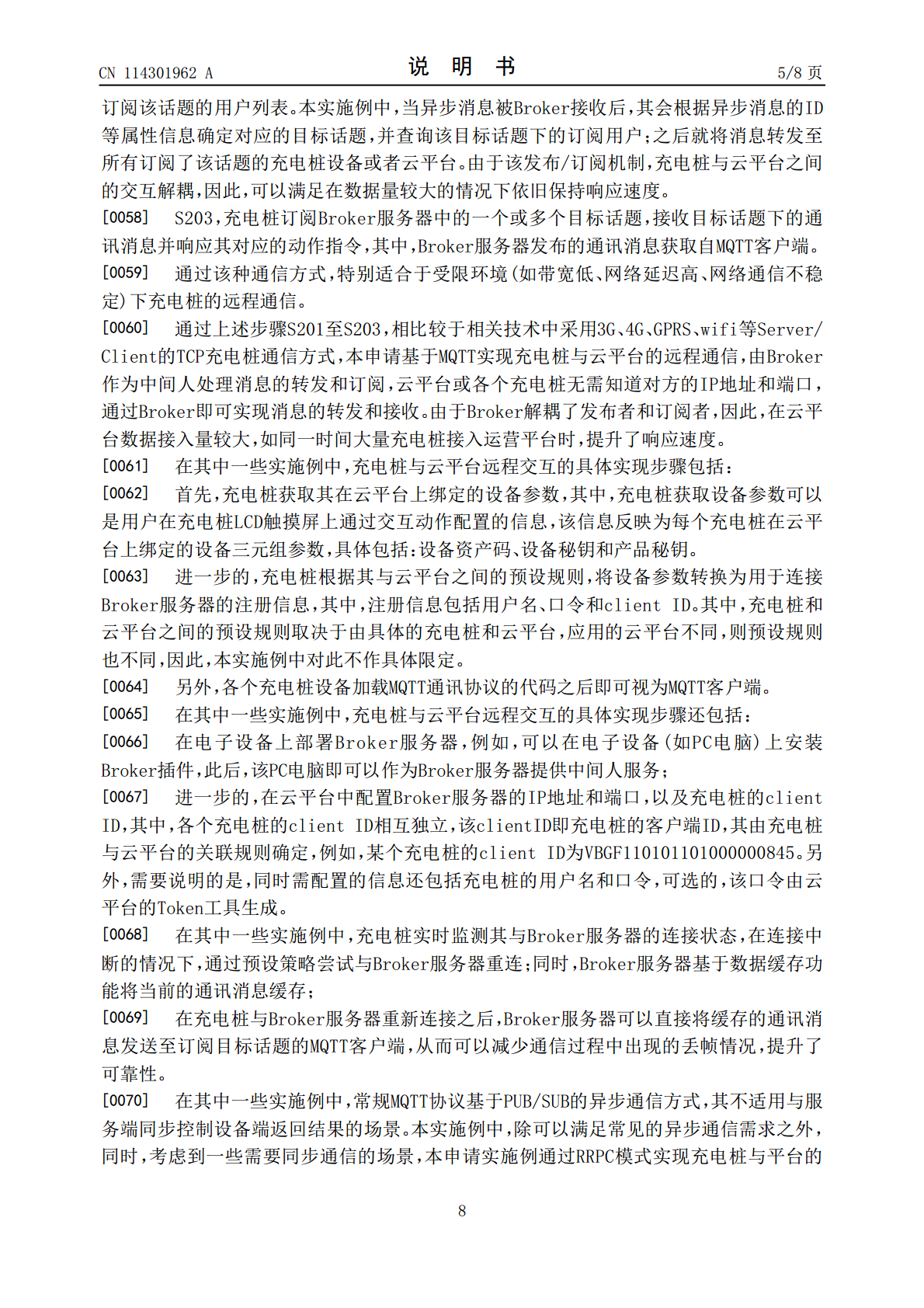

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114301962A(43)申请公布日2022.04.08(21)申请号202111422267.6(22)申请日2021.11.26(71)申请人杭州中恒电气股份有限公司地址310053浙江省杭州市滨江区之江科技工业园东信大道69号中恒大厦19F(72)发明人李静任苗唐珊金伟潮(74)专利代理机构杭州创智卓英知识产权代理事务所(普通合伙)33324代理人张超(51)Int.Cl.H04L67/141(2022.01)H04L67/56(2022.01)H04L67/568(2022.01)H04L67/01(2022.01)权利要求书2页说明书8页附图3页(54)发明名称一种基于物联网云平台的充电桩通信方法和系统(57)摘要本申请涉及一种基于物联网云平台的充电桩通信方法和系统，其中，该方法包括：充电桩与云平台基于MQTT协议完成配对并建立远程通信；充电桩发布的通讯消息被Broker服务器订阅，Broker服务器接收通讯消息并确定其对应的目标话题，将通讯消息发布至订阅目标话题的MQTT客户端，其中，MQTT客户端包括云平台、充电桩和用户终端，通讯消息包括同步消息和异步消息；充电桩订阅Broker服务器中的一个或多个目标话题，接收目标话题下的通讯消息并响应其对应的动作指令，其中，Broker服务器发布的通讯消息获取自MQTT客户端。通过本申请，解决了充电桩通信方法可靠性较差的问题，提升了响应速度，减少了丢帧情况。CN114301962ACN114301962A权利要求书1/2页1.一种基于物联网云平台的充电桩通信方法，其特征在于，所述方法包括：充电桩与云平台基于MQTT协议完成配对并建立远程通信；所述充电桩发布通讯消息至Broker服务器，所述Broker服务器确定所述通讯消息对应的目标话题，并将所述通讯消息发布至订阅所述目标话题的MQTT客户端，其中，所述MQTT客户端包括云平台、充电桩和用户终端，所述通讯消息包括同步消息和异步消息；所述充电桩订阅Broker服务器中的一个或多个目标话题，接收所述目标话题下的通讯消息并响应其对应的动作指令，其中，所述Broker服务器发布的通讯消息获取自所述MQTT客户端。2.根据权利要求1所述的方法，其特征在于，所述充电桩与云平台基于MQTT协议完成配对并建立远程通信包括：在电子设备上部署Broker服务器；在所述云平台中配置所述Broker服务器的IP地址和端口，以及所述充电桩的clientID，其中，各个充电桩的clientID相互独立。3.根据权利要求2所述方法，其特征在于，所述充电桩与云平台基于MQTT协议完成配对并建立远程通信之前，所述方法还包括：所述充电桩获取其在所述云平台上绑定的设备参数，其中，所述设备参数包括设备资产码、设备秘钥和产品秘钥；所述充电桩根据其与所述云平台之间的预设规则，将所述设备参数转换为用于连接所述Broker服务器的注册信息，其中，所述注册信息包括用户名、口令和所述clientID。4.根据权利要求1所述的方法，其特征在于，所述方法还包括：所述充电桩实时监测其与所述Broker服务器的连接状态，在连接中断的情况下，通过预设策略尝试与所述Broker服务器重连；所述Broker服务器基于数据缓存功能将当前的通讯消息缓存；在所述充电桩与所述Broker服务器重新连接之后，所述Broker服务器将缓存的通讯消息发送至订阅目标话题的所述MQTT客户端。5.根据权利要求1所述的方法，其特征在于，所述方法还包括：所述Broker服务器接收所述用户终端发送的通讯消息，确定所述通讯消息对应的目标话题，并将所述通讯消息发布至订阅所述目标话题的充电桩；所述充电桩接收所述通讯消息并响应所述通讯消息对应的动作指令。6.根据权利要求1和5中任一项所述的方法，其特征在于：所述MQTT客户端的通讯消息被转换为Json格式；所述充电桩根据设备运行状态选择性传输所述通讯消息中的协议字段数据。7.一种基于物联网云平台的充电桩通信系统，其特征在于，所述系统包括：充电桩、云平台和Broker服务器，其中；所述充电桩和云平台用于基于MQTT协议完成配对并建立远程通信；所述充电桩还用于发布通讯消息至Broker服务器、通过所述Broker服务器订阅所述云平台发布的通讯消息、以及响应所述通讯消息对应的动作指令；所述云平台还用于通过所述Broker服务器发布通讯消息至所述充电桩，以及订阅所述充电桩发布的通讯消息；2CN114301962A权利要求书2/2页所述Broker服务器用于接收所述MQTT客户端的通讯消息，确定所述通讯消息对应的目标话题，并将所述通讯消息发送至订阅所述目标话题的MQTT客户端，其中，所述MQTT客户端包括
