一种室内地暖多层次布线方法、装置及其系统.pdf

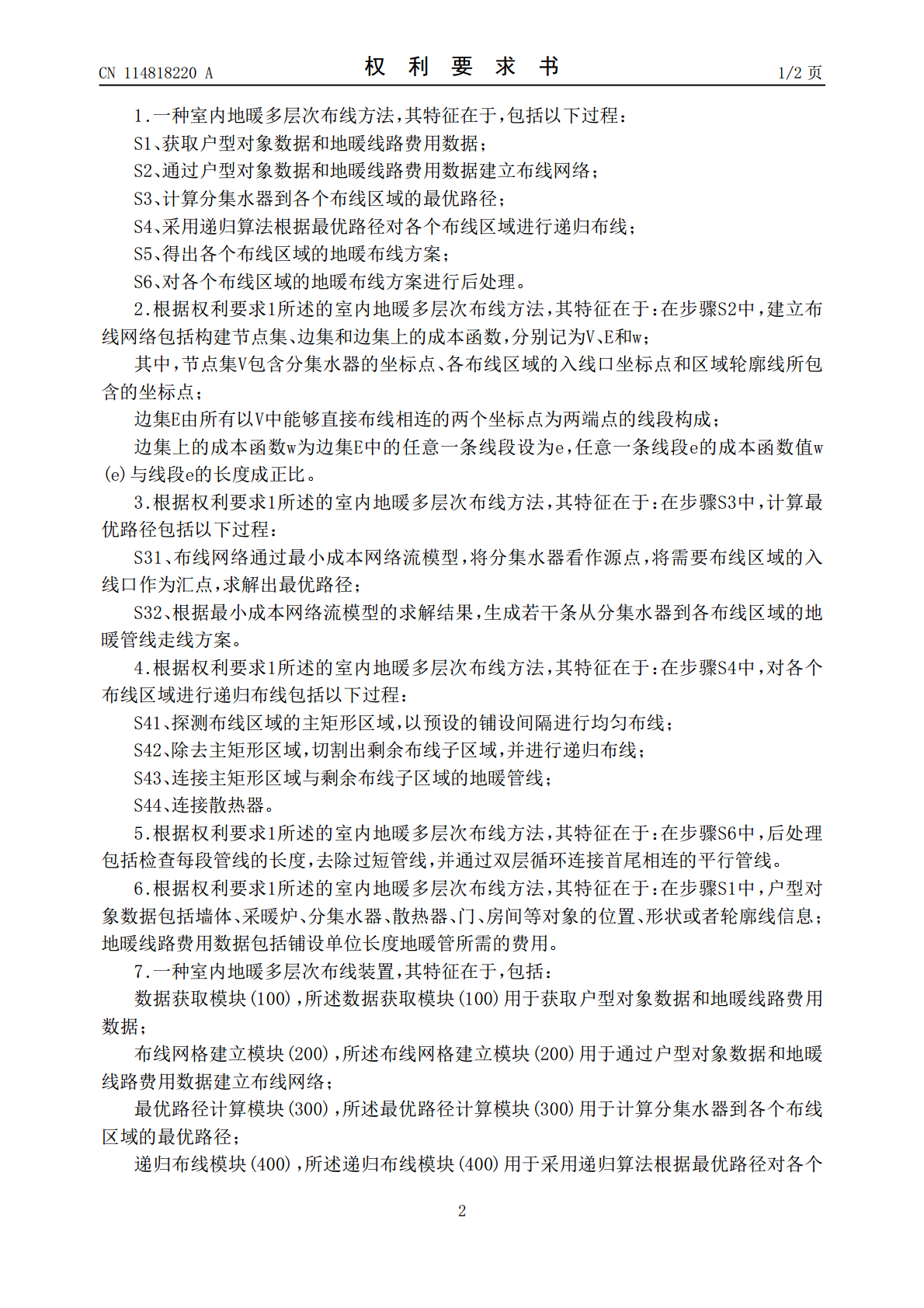

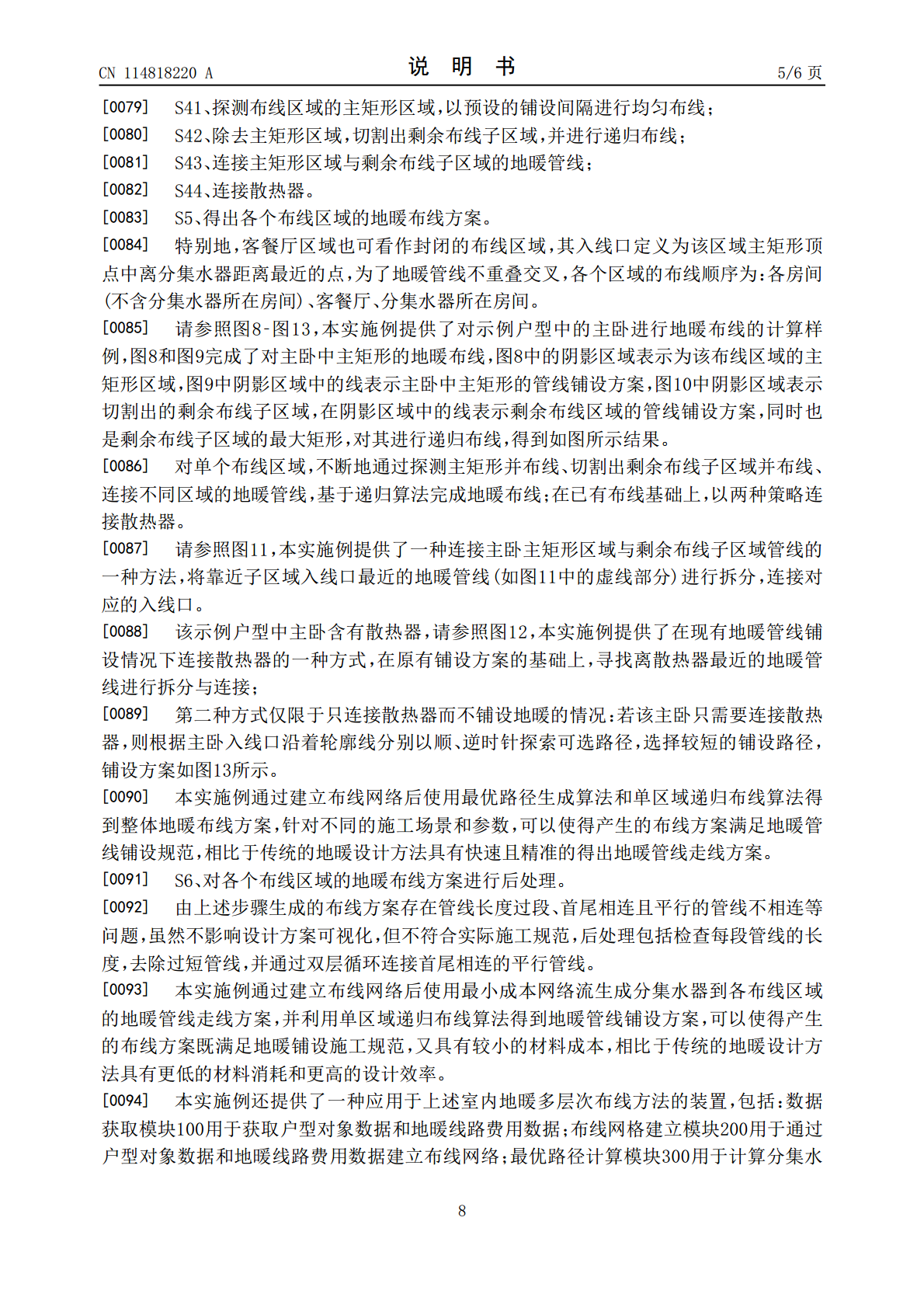

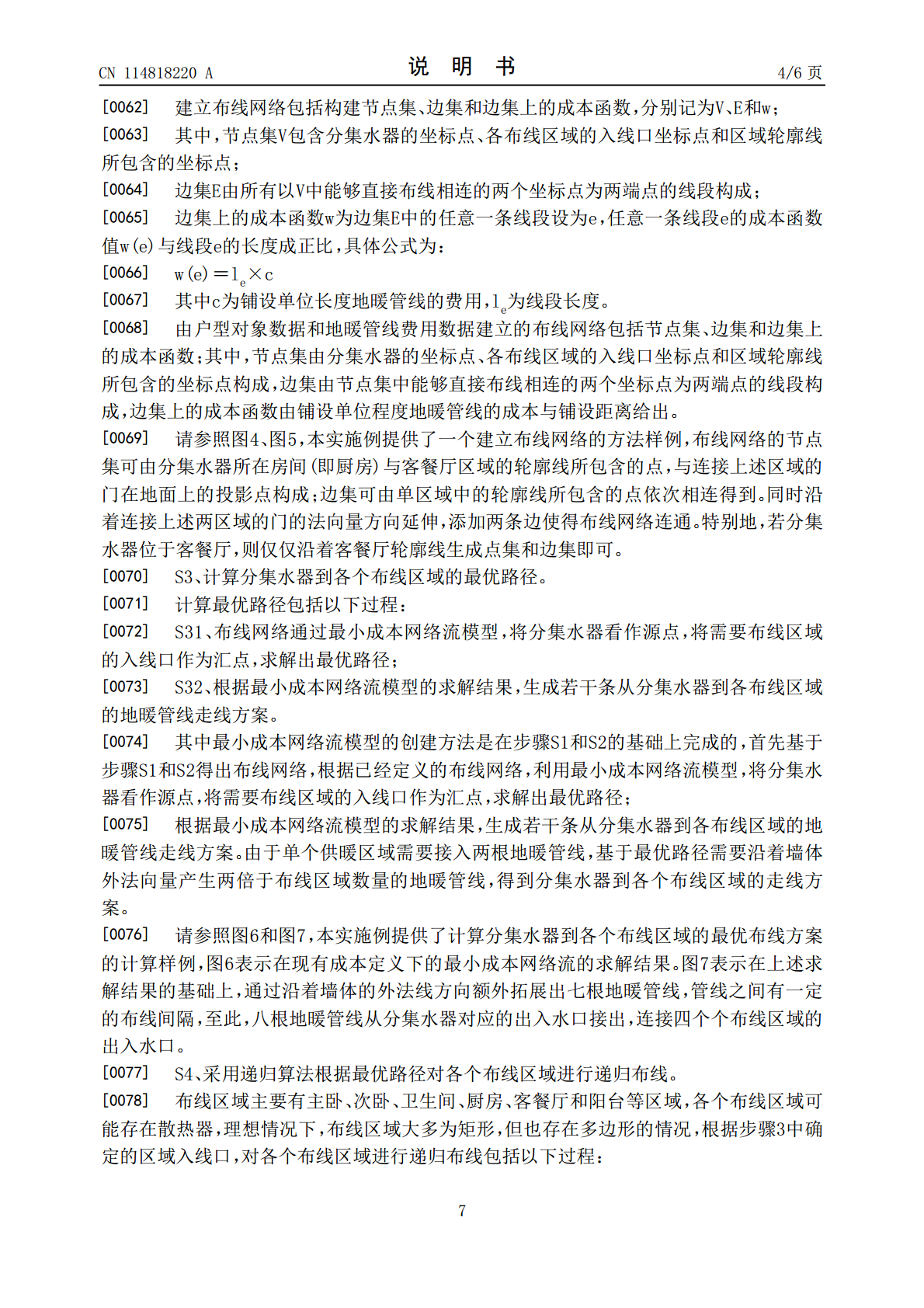

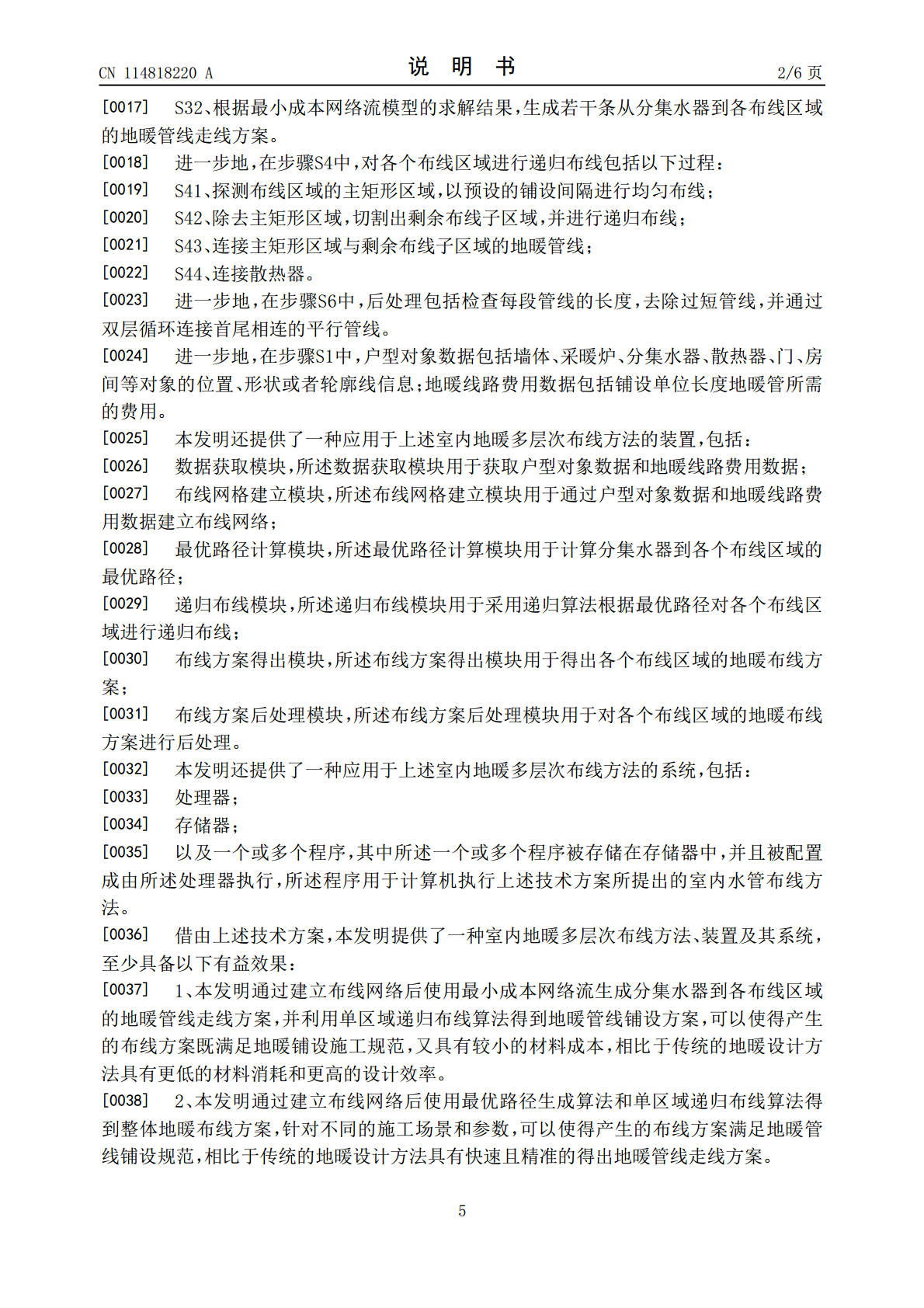

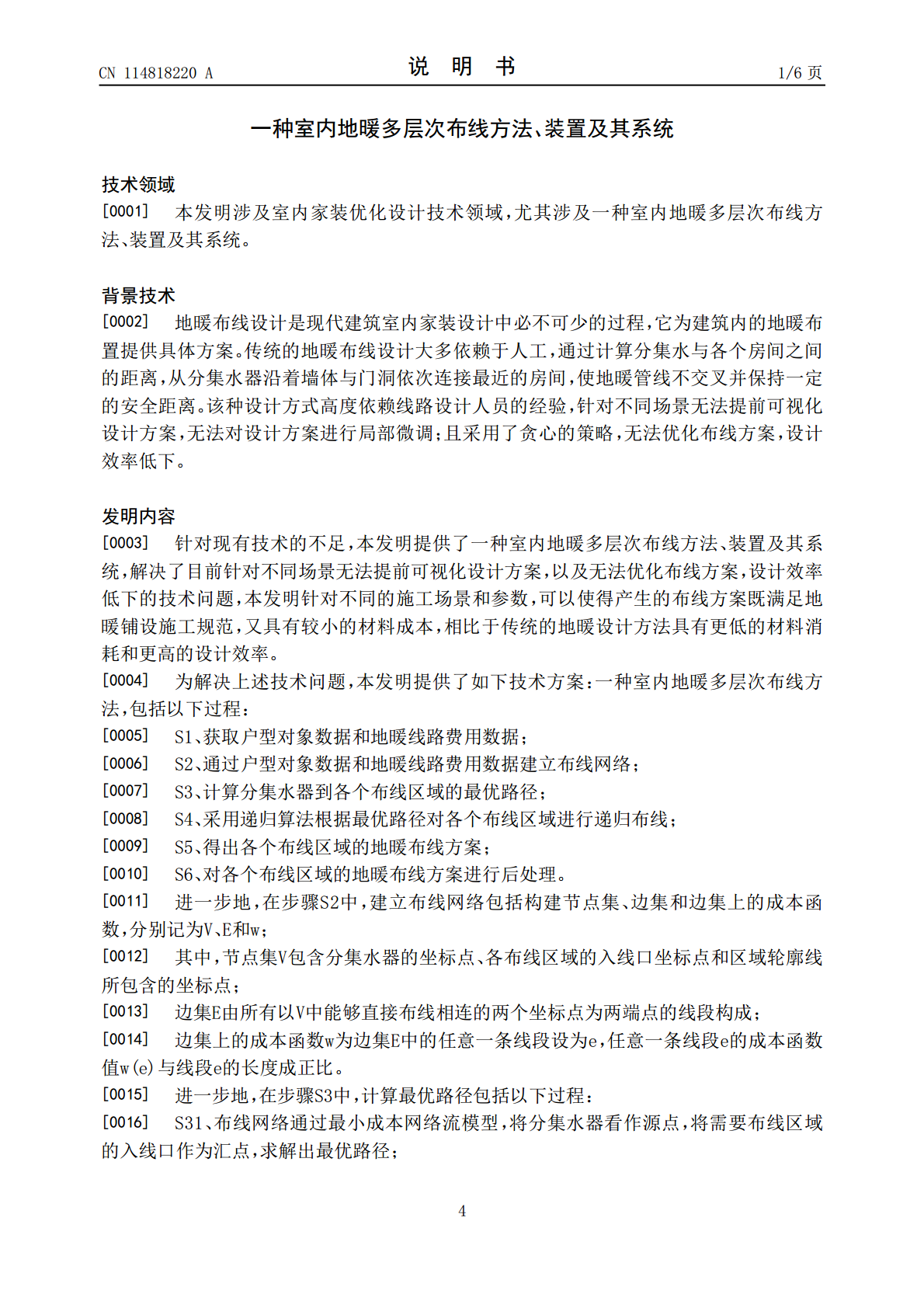

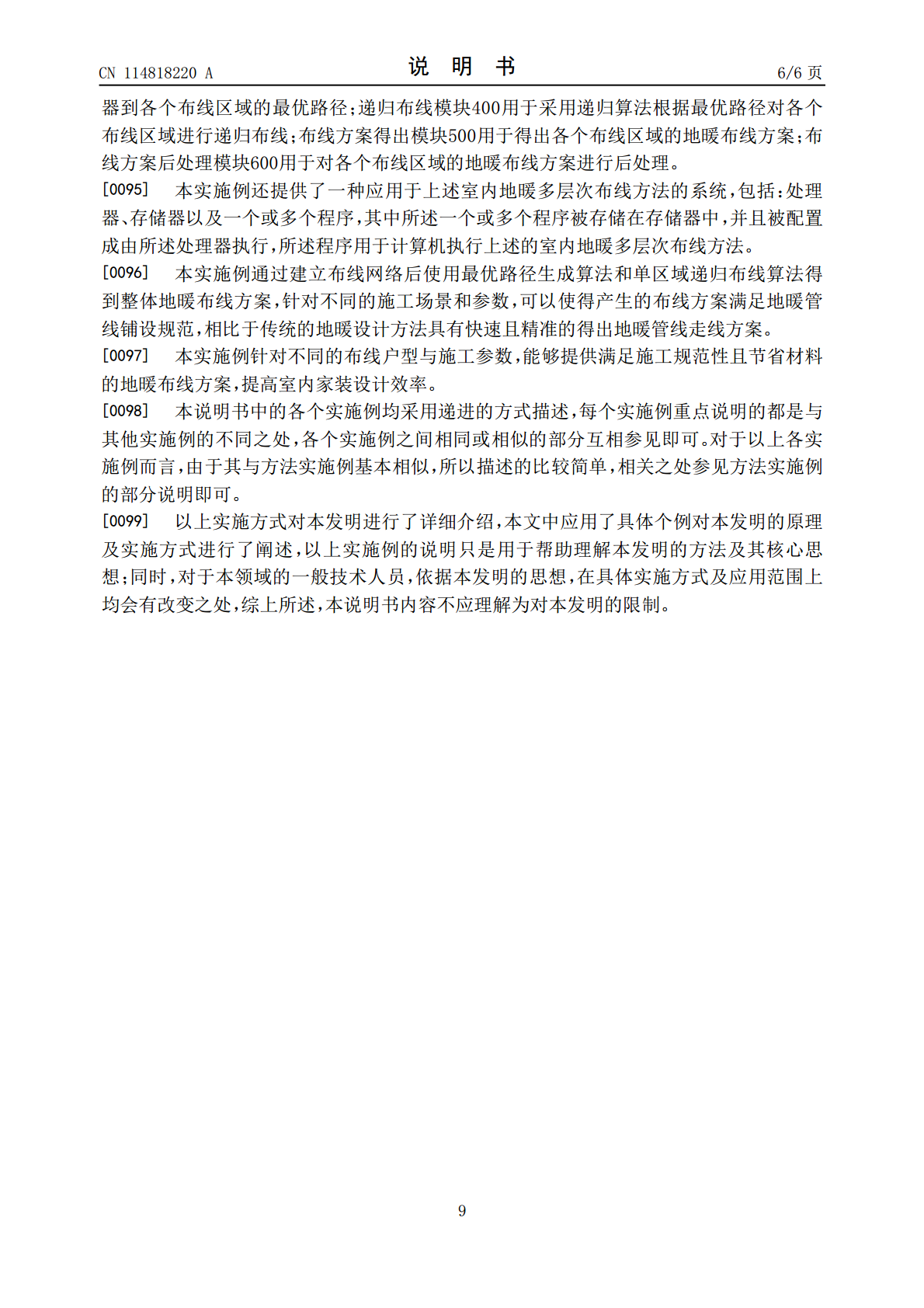

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114818220A(43)申请公布日2022.07.29(21)申请号202210503628.8(22)申请日2022.05.09(71)申请人合肥黎曼信息科技有限公司地址230031安徽省合肥市高新区创新大道2800号创新产业园二期J1栋A座1027室(72)发明人宋艳枝石甘泉(74)专利代理机构合肥汇融专利代理有限公司34141专利代理师王秀芳(51)Int.Cl.G06F30/18(2020.01)G06F30/20(2020.01)G06Q10/04(2012.01)G06F113/14(2020.01)权利要求书2页说明书6页附图13页(54)发明名称一种室内地暖多层次布线方法、装置及其系统(57)摘要本发明涉及室内家装优化设计技术领域，解决了目前针对不同场景无法提前可视化设计方案，以及无法优化布线方案，设计效率低下的技术问题，涉及一种室内地暖多层次布线方法，包括以下过程：S1、获取户型对象数据和地暖线路费用数据，还涉及一种室内地暖多层次布线装置，包括：数据获取模块，所述数据获取模块用于获取户型对象数据和地暖线路费用数据，还涉及一种室内地暖多层次布线系统，包括：处理器、存储器以及一个或多个程序。本发明针对不同的施工场景和参数，可以使得产生的布线方案既满足地暖铺设施工规范，又具有较小的材料成本，相比于传统的地暖设计方法具有更低的材料消耗和更高的设计效率。CN114818220ACN114818220A权利要求书1/2页1.一种室内地暖多层次布线方法，其特征在于，包括以下过程：S1、获取户型对象数据和地暖线路费用数据；S2、通过户型对象数据和地暖线路费用数据建立布线网络；S3、计算分集水器到各个布线区域的最优路径；S4、采用递归算法根据最优路径对各个布线区域进行递归布线；S5、得出各个布线区域的地暖布线方案；S6、对各个布线区域的地暖布线方案进行后处理。2.根据权利要求1所述的室内地暖多层次布线方法，其特征在于：在步骤S2中，建立布线网络包括构建节点集、边集和边集上的成本函数，分别记为V、E和w；其中，节点集V包含分集水器的坐标点、各布线区域的入线口坐标点和区域轮廓线所包含的坐标点；边集E由所有以V中能够直接布线相连的两个坐标点为两端点的线段构成；边集上的成本函数w为边集E中的任意一条线段设为e，任意一条线段e的成本函数值w(e)与线段e的长度成正比。3.根据权利要求1所述的室内地暖多层次布线方法，其特征在于：在步骤S3中，计算最优路径包括以下过程：S31、布线网络通过最小成本网络流模型，将分集水器看作源点，将需要布线区域的入线口作为汇点，求解出最优路径；S32、根据最小成本网络流模型的求解结果，生成若干条从分集水器到各布线区域的地暖管线走线方案。4.根据权利要求1所述的室内地暖多层次布线方法，其特征在于：在步骤S4中，对各个布线区域进行递归布线包括以下过程：S41、探测布线区域的主矩形区域，以预设的铺设间隔进行均匀布线；S42、除去主矩形区域，切割出剩余布线子区域，并进行递归布线；S43、连接主矩形区域与剩余布线子区域的地暖管线；S44、连接散热器。5.根据权利要求1所述的室内地暖多层次布线方法，其特征在于：在步骤S6中，后处理包括检查每段管线的长度，去除过短管线，并通过双层循环连接首尾相连的平行管线。6.根据权利要求1所述的室内地暖多层次布线方法，其特征在于：在步骤S1中，户型对象数据包括墙体、采暖炉、分集水器、散热器、门、房间等对象的位置、形状或者轮廓线信息；地暖线路费用数据包括铺设单位长度地暖管所需的费用。7.一种室内地暖多层次布线装置，其特征在于，包括：数据获取模块(100)，所述数据获取模块(100)用于获取户型对象数据和地暖线路费用数据；布线网格建立模块(200)，所述布线网格建立模块(200)用于通过户型对象数据和地暖线路费用数据建立布线网络；最优路径计算模块(300)，所述最优路径计算模块(300)用于计算分集水器到各个布线区域的最优路径；递归布线模块(400)，所述递归布线模块(400)用于采用递归算法根据最优路径对各个2CN114818220A权利要求书2/2页布线区域进行递归布线；布线方案得出模块(500)，所述布线方案得出模块(500)用于得出各个布线区域的地暖布线方案；布线方案后处理模块(600)，所述布线方案后处理模块(600)用于对各个布线区域的地暖布线方案进行后处理。8.一种室内地暖多层次布线系统，其特征在于，包括：处理器；存储器；以及一个或多个程序，其中所述一个或多个程序被存储在存储器中，并且被配置成由所述处理器执行，所述程序用于计算机执行如权利要求1‑6任一项所述的方法。3CN114818220A说明书1/6页一种室
