一种普外科临床用定位装置.pdf

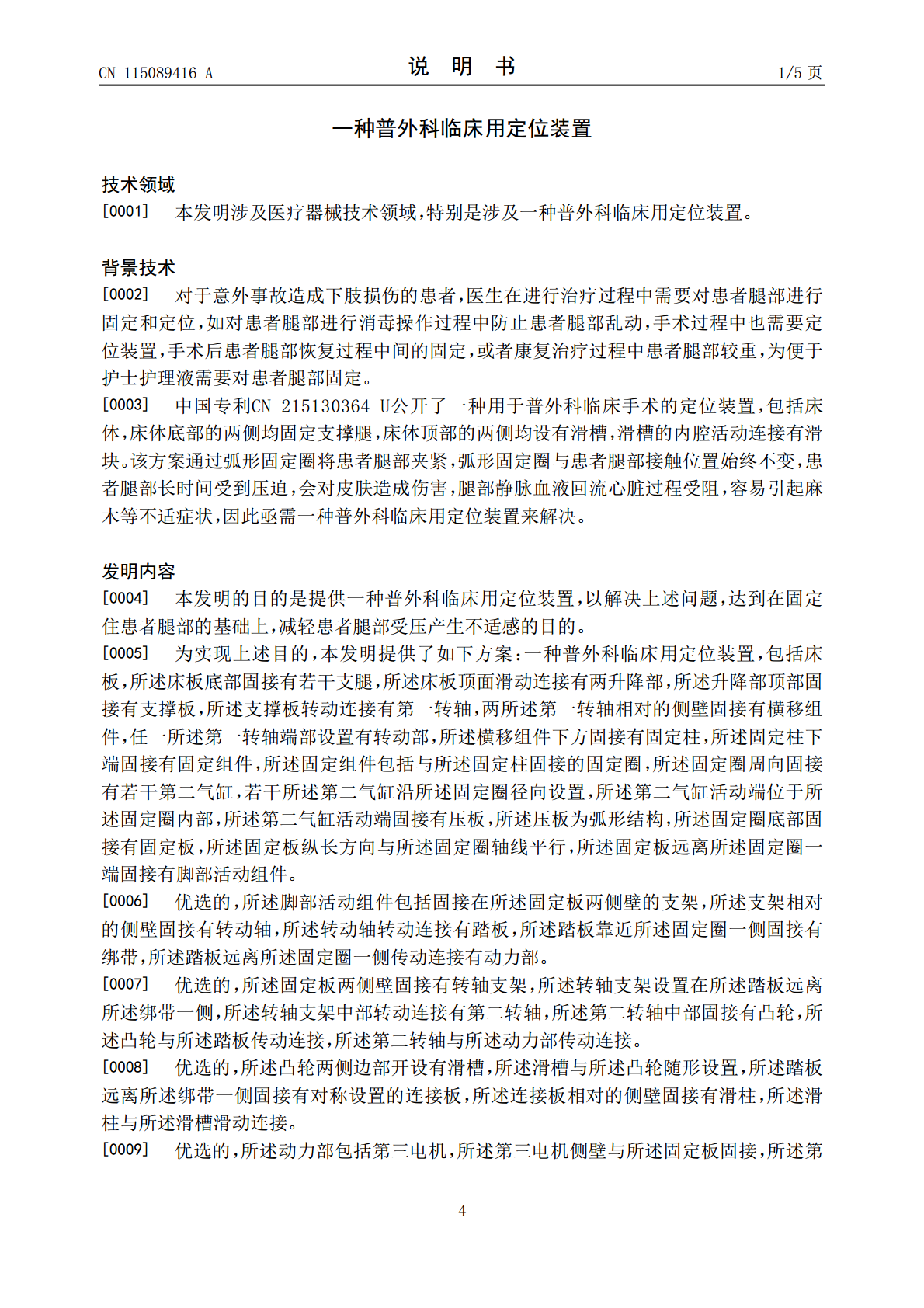

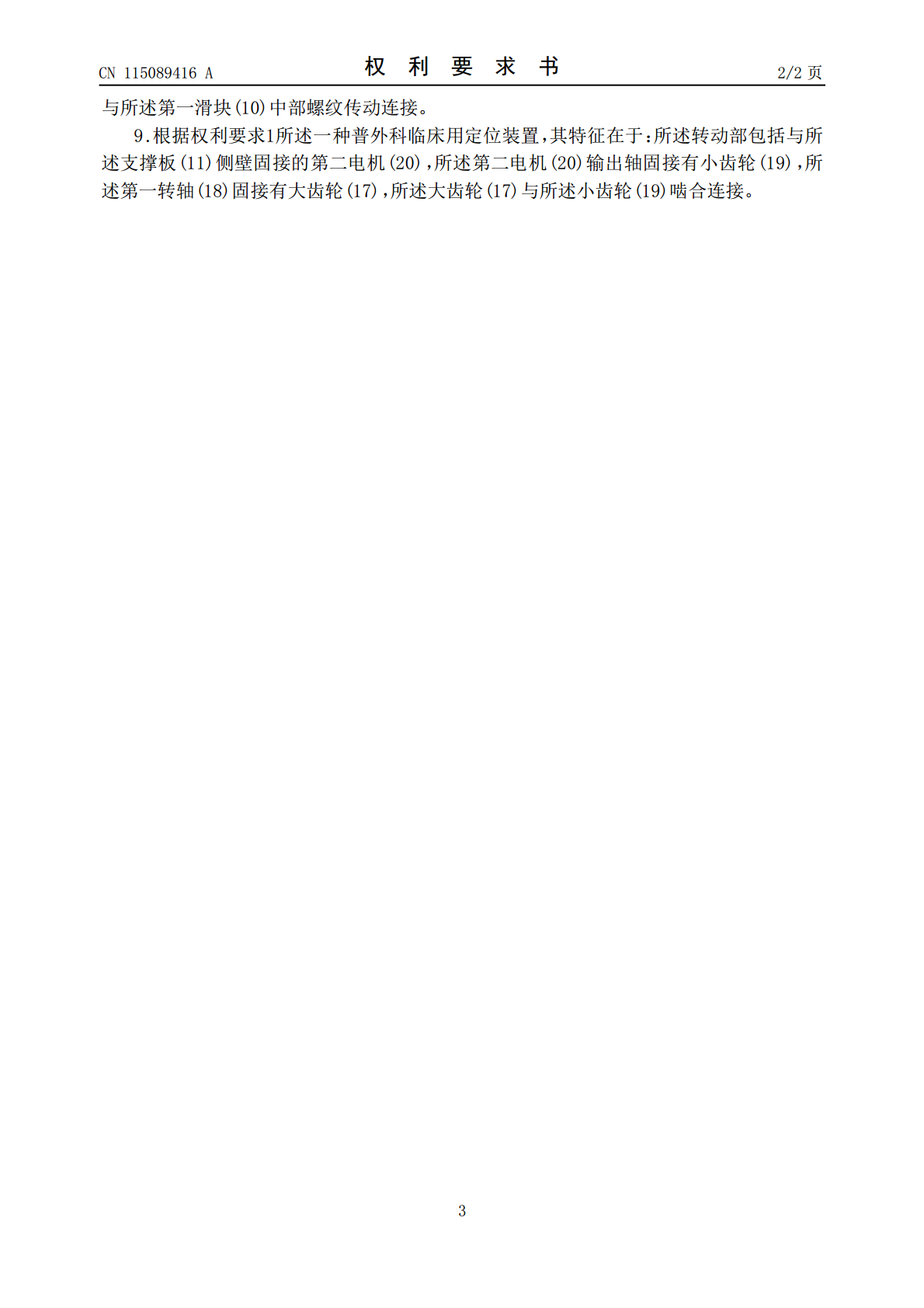

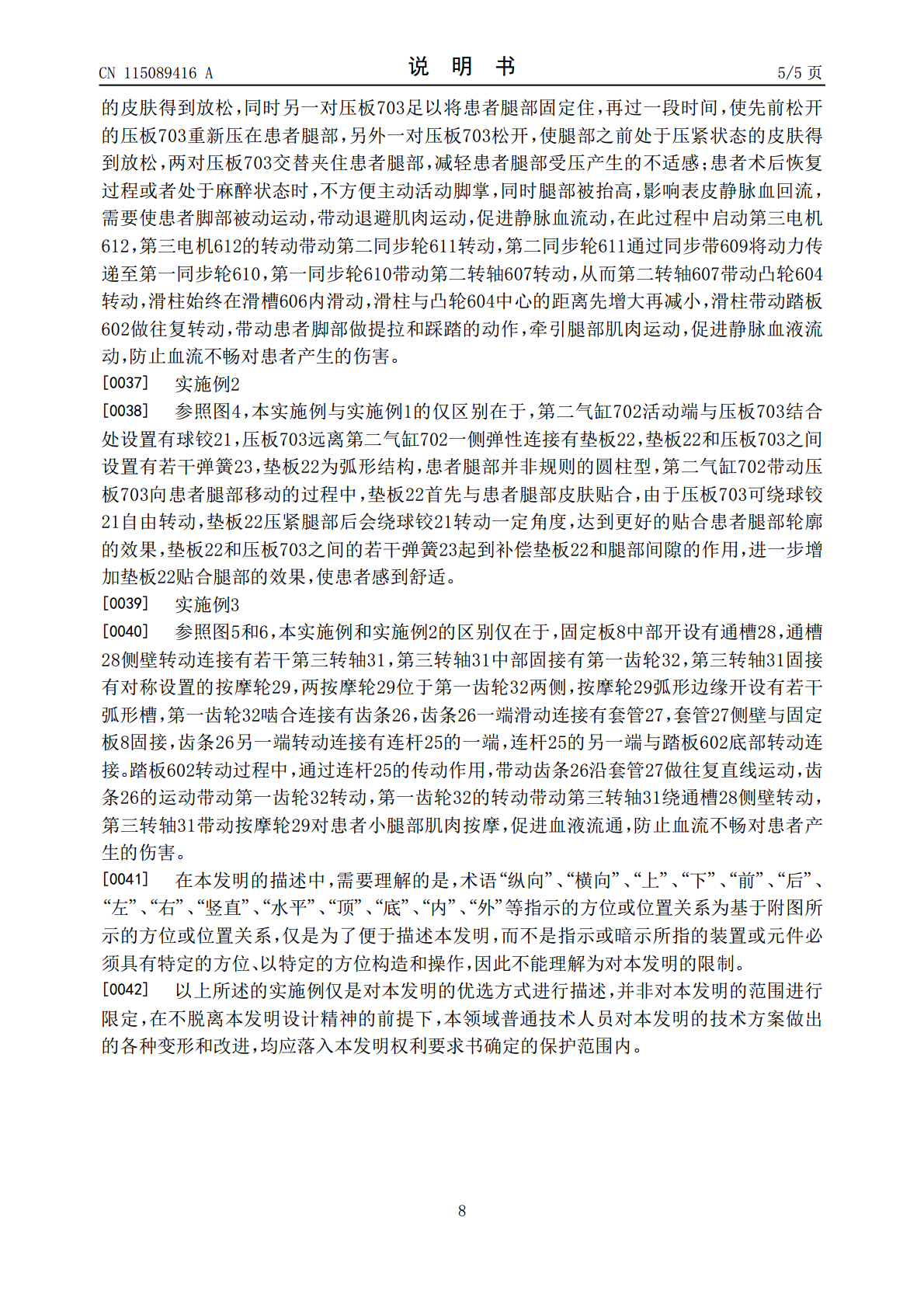

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115089416A(43)申请公布日2022.09.23(21)申请号202210742051.6A61H1/02(2006.01)(22)申请日2022.06.28A61H15/00(2006.01)(71)申请人河南省人民医院地址450003河南省郑州市金水区纬五路7号(72)发明人邹智李永丽李中林武肖玲邹丽君吴小品田若霖邵玉普阮征窦社伟(74)专利代理机构北京东方盛凡知识产权代理事务所(普通合伙)11562专利代理师陈月霞(51)Int.Cl.A61G13/00(2006.01)A61G13/10(2006.01)A61G13/12(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种普外科临床用定位装置(57)摘要本发明涉及医疗器械技术领域，特别是涉及一种普外科临床用定位装置，包括床板，床板顶面滑动连接有两升降部，升降部顶部固接有支撑板，支撑板转动连接有第一转轴，两第一转轴相对的侧壁固接有横移组件，任一第一转轴端部设置有转动部，横移组件下方固接有固定柱，固定柱下端固接有固定组件，固定组件包括与固定柱固接的固定圈，固定圈周向固接有若干第二气缸，若干第二气缸沿固定圈径向设置，第二气缸活动端位于固定圈内部，第二气缸活动端固接有压板，固定圈底部固接有固定板，固定板纵长方向与固定圈轴线平行，固定板远离固定圈一端固接有脚部活动组件。本发明可以达到在固定住患者腿部的基础上，减轻患者腿部受压产生不适感的目的。CN115089416ACN115089416A权利要求书1/2页1.一种普外科临床用定位装置，其特征在于：包括床板(2)，所述床板(2)底部固接有若干支腿(1)，所述床板(2)顶面滑动连接有两升降部，所述升降部顶部固接有支撑板(11)，所述支撑板(11)转动连接有第一转轴(18)，两所述第一转轴(18)相对的侧壁固接有横移组件，任一所述第一转轴(18)端部设置有转动部，所述横移组件下方固接有固定柱(9)，所述固定柱(9)下端固接有固定组件(7)，所述固定组件(7)包括与所述固定柱(9)固接的固定圈(701)，所述固定圈(701)周向固接有若干第二气缸(702)，若干所述第二气缸(702)沿所述固定圈(701)径向设置，所述第二气缸(702)活动端位于所述固定圈(701)内部，所述第二气缸(702)活动端固接有压板(703)，所述压板(703)为弧形结构，所述固定圈(701)底部固接有固定板(8)，所述固定板(8)纵长方向与所述固定圈(701)轴线平行，所述固定板(8)远离所述固定圈(701)一端固接有脚部活动组件(6)。2.根据权利要求1所述一种普外科临床用定位装置，其特征在于：所述脚部活动组件(6)包括固接在所述固定板(8)两侧壁的支架(601)，所述支架(601)相对的侧壁固接有转动轴，所述转动轴转动连接有踏板(602)，所述踏板(602)靠近所述固定圈(701)一侧固接有绑带(603)，所述踏板(602)远离所述固定圈(701)一侧传动连接有动力部。3.根据权利要求2所述一种普外科临床用定位装置，其特征在于：所述固定板(8)两侧壁固接有转轴支架(608)，所述转轴支架(608)设置在所述踏板(602)远离所述绑带(603)一侧，所述转轴支架(608)中部转动连接有第二转轴(607)，所述第二转轴(607)中部固接有凸轮(604)，所述凸轮(604)与所述踏板(602)传动连接，所述第二转轴(607)与所述动力部传动连接。4.根据权利要求3所述一种普外科临床用定位装置，其特征在于：所述凸轮(604)两侧边部开设有滑槽(606)，所述滑槽(606)与所述凸轮(604)随形设置，所述踏板(602)远离所述绑带(603)一侧固接有对称设置的连接板(605)，所述连接板(605)相对的侧壁固接有滑柱，所述滑柱与所述滑槽(606)滑动连接。5.根据权利要求3所述一种普外科临床用定位装置，其特征在于：所述动力部包括第三电机(612)，所述第三电机(612)侧壁与所述固定板(8)固接，所述第三电机(612)输出轴固接有第二同步轮(611)，所述第二转轴(607)固接有第一同步轮(610)，所述第一同步轮(610)和所述第二同步轮(611)通过同步带(609)传动连接。6.根据权利要求1所述一种普外科临床用定位装置，其特征在于：所述升降部包括第一气缸(12)，所述第一气缸(12)底部固接有T型滑块(24)，所述床板(2)顶面开设有T型滑槽(4)，所述T型滑槽(4)与所述T型滑块(24)滑动连接，所述第一气缸(12)顶部与所述支撑板(11)固接，所述T型滑块(24)中部螺纹连接有第一丝杠电机(3)，所述第一丝杠电机(3)侧壁与所述床板(2)固接。7.根据权利要求
