一种普外科临床手术定位装置.pdf

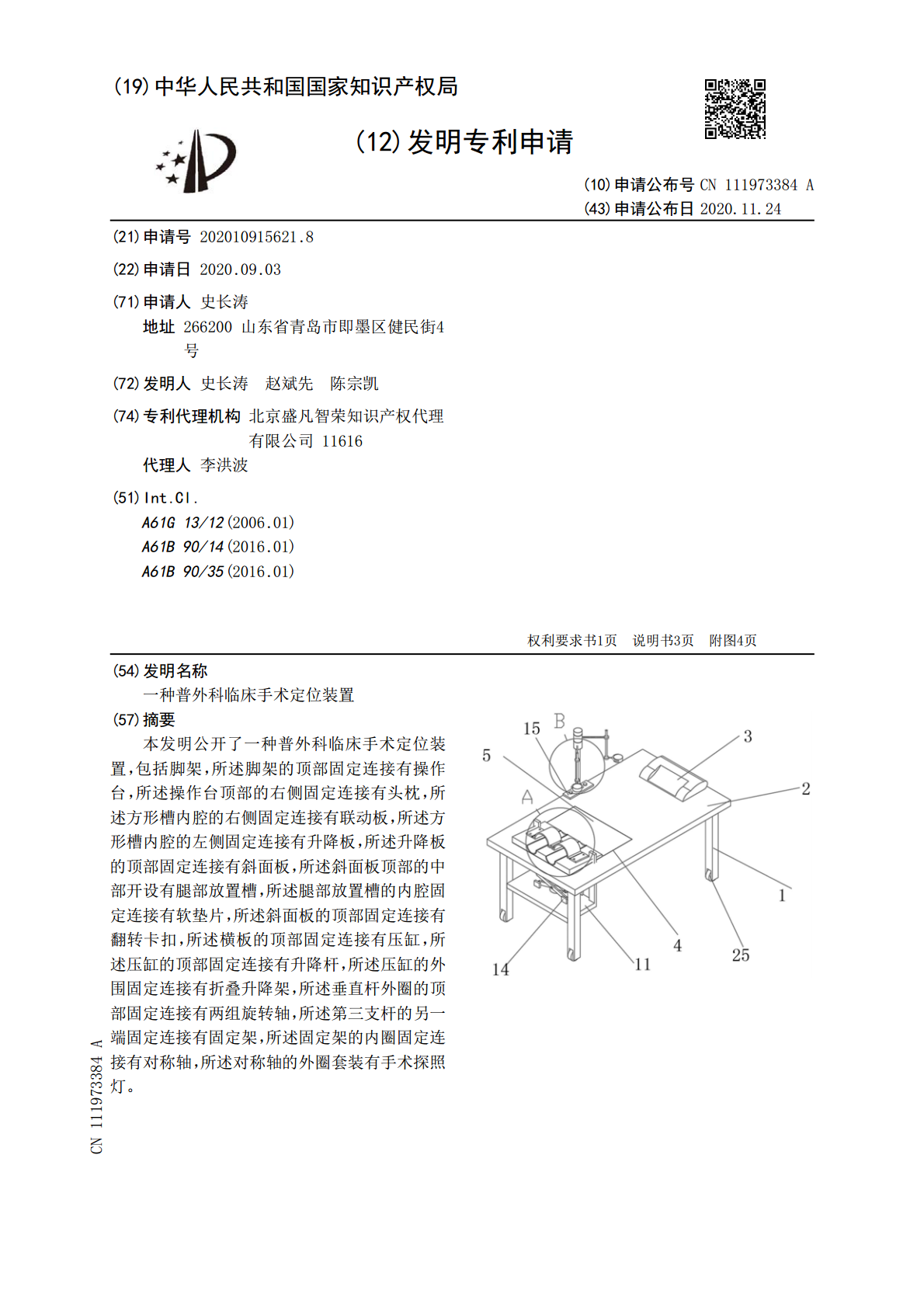

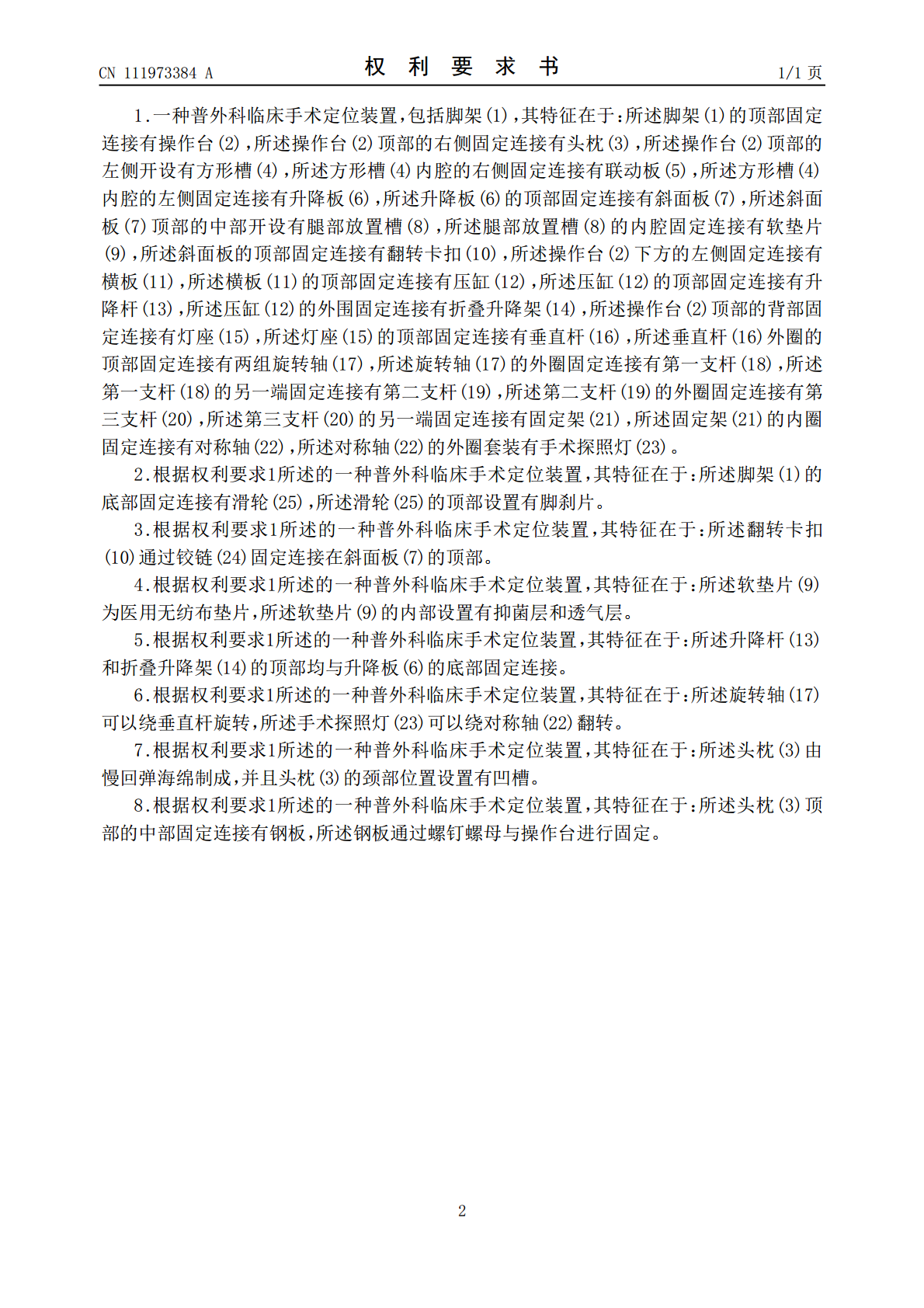

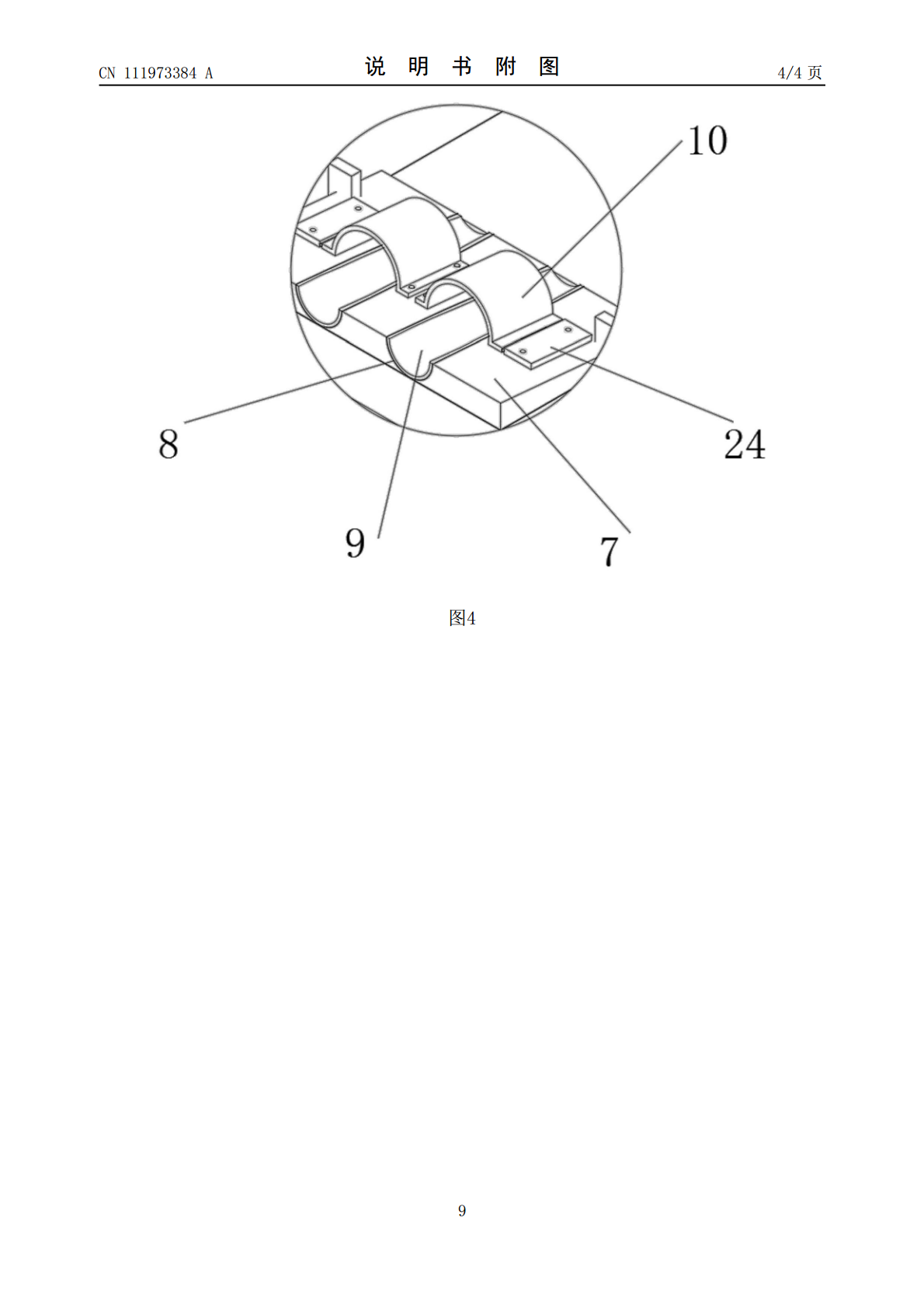

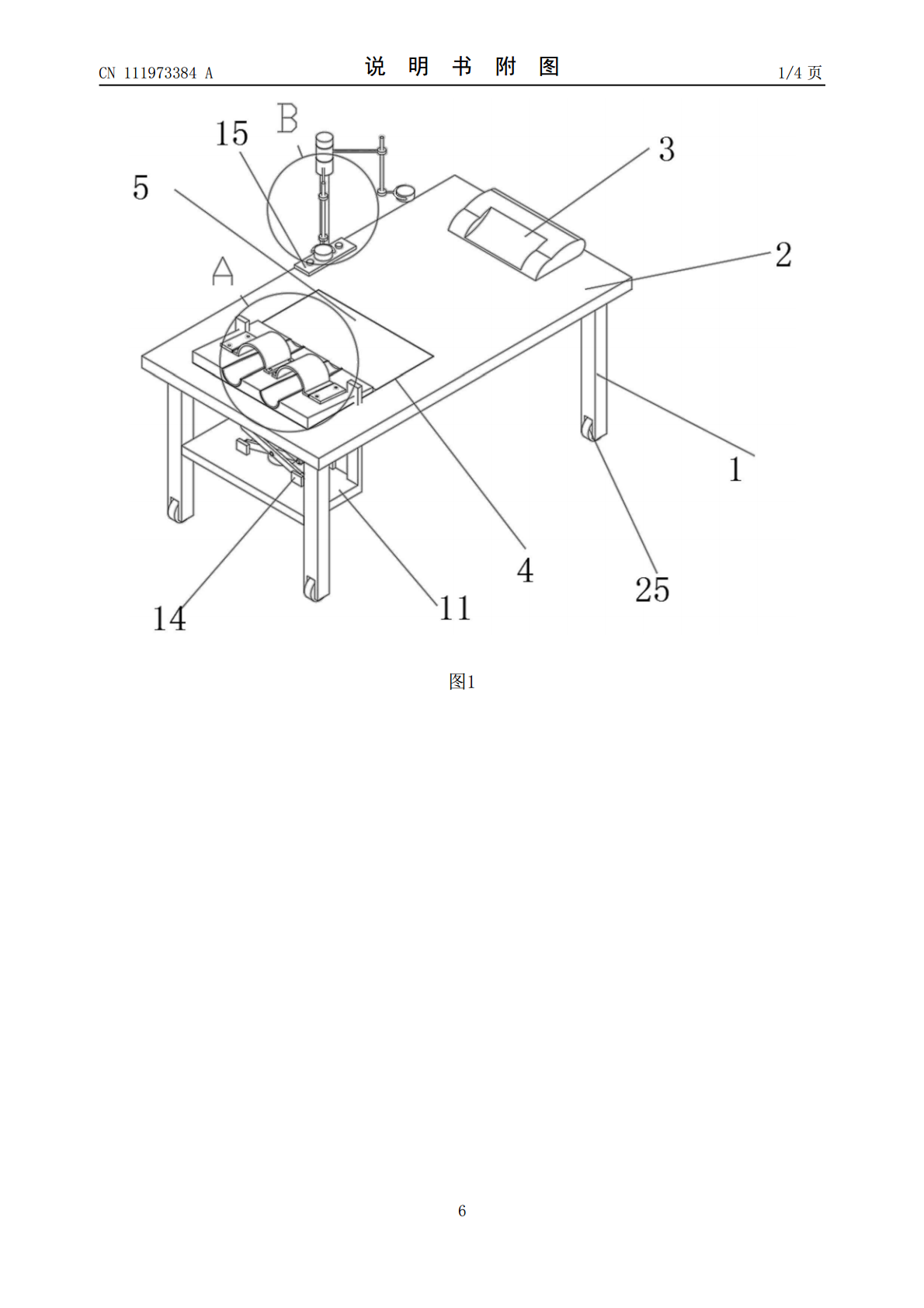

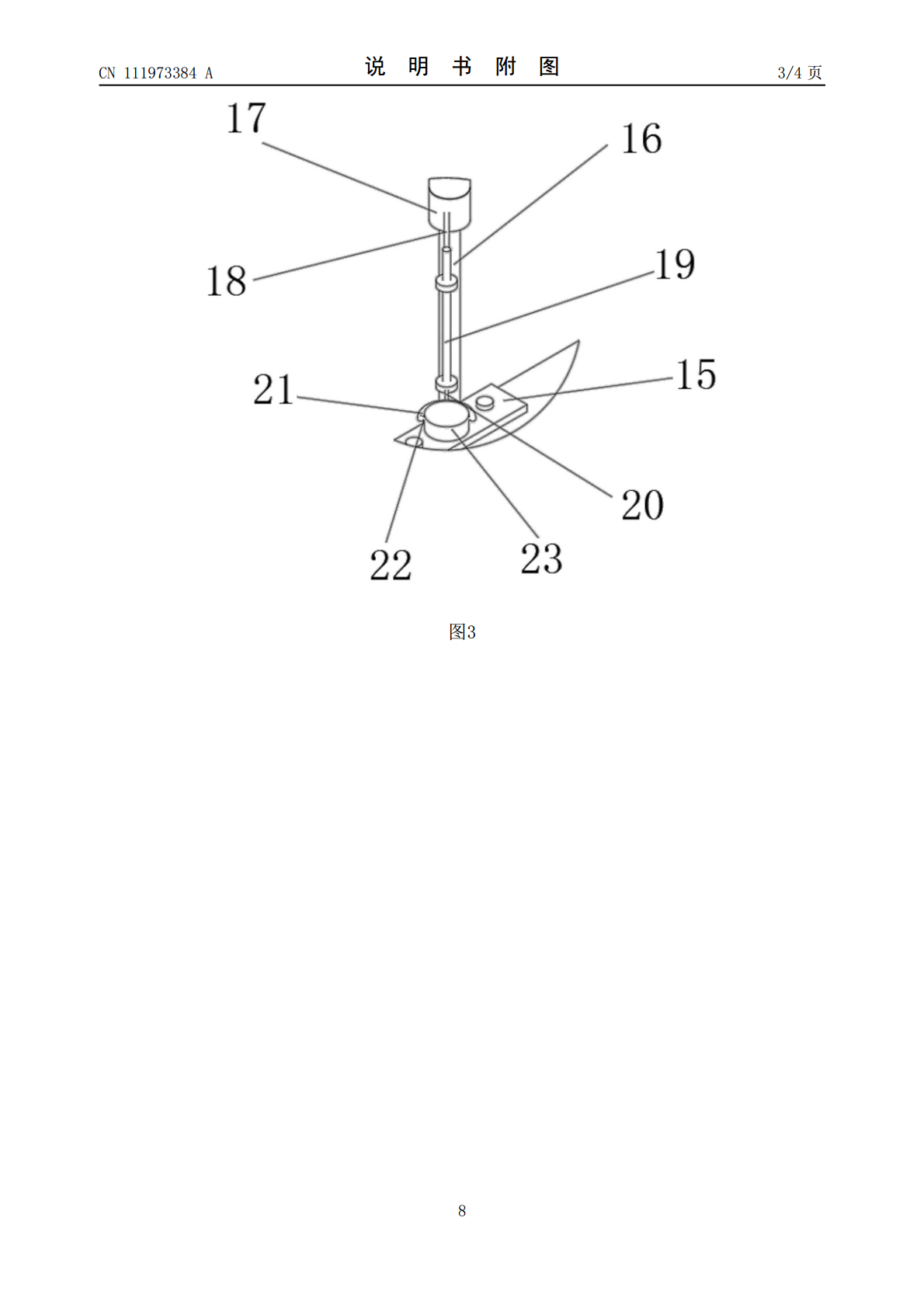

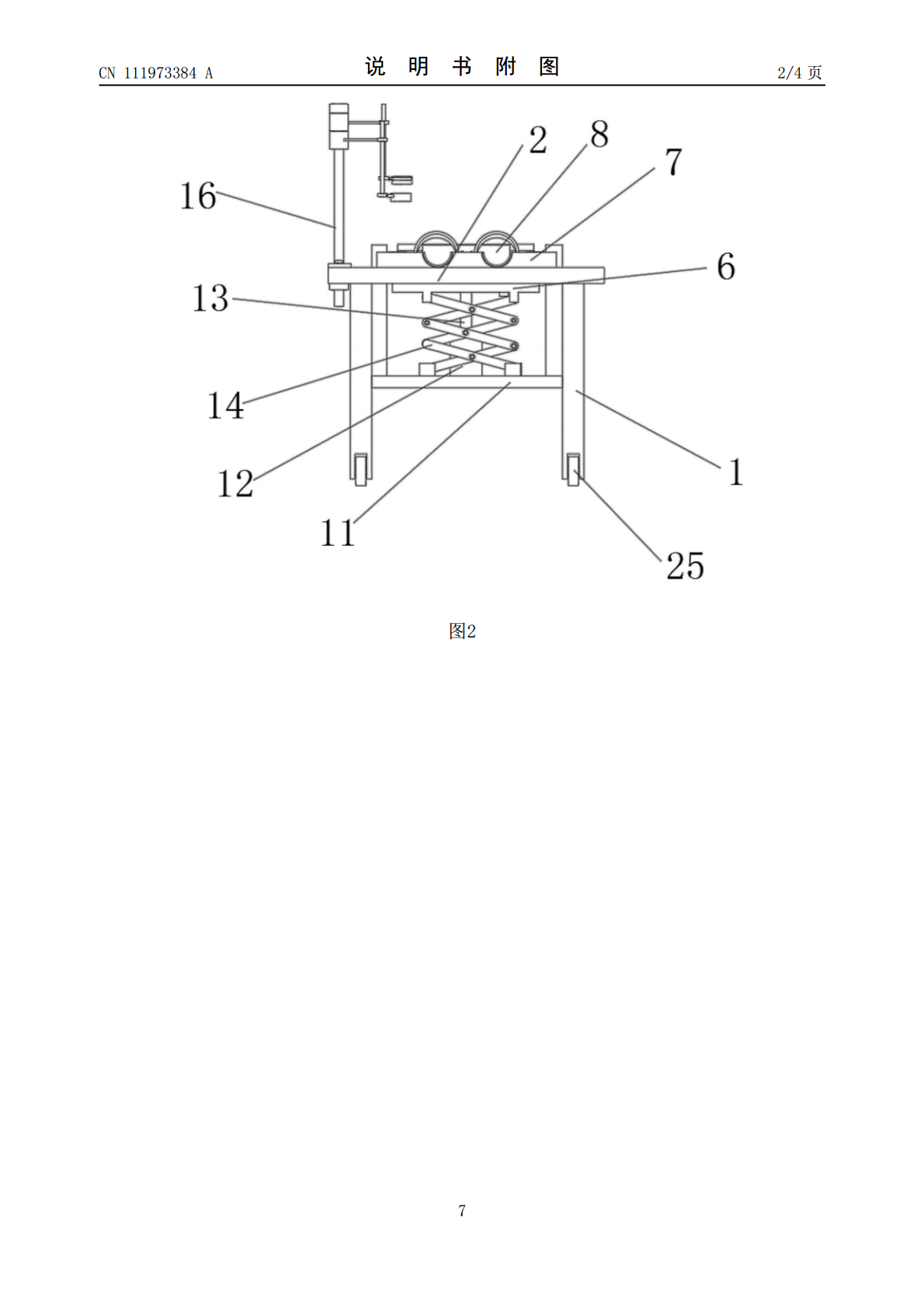

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111973384A(43)申请公布日2020.11.24(21)申请号202010915621.8(22)申请日2020.09.03(71)申请人史长涛地址266200山东省青岛市即墨区健民街4号(72)发明人史长涛赵斌先陈宗凯(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人李洪波(51)Int.Cl.A61G13/12(2006.01)A61B90/14(2016.01)A61B90/35(2016.01)权利要求书1页说明书3页附图4页(54)发明名称一种普外科临床手术定位装置(57)摘要本发明公开了一种普外科临床手术定位装置，包括脚架，所述脚架的顶部固定连接有操作台，所述操作台顶部的右侧固定连接有头枕，所述方形槽内腔的右侧固定连接有联动板，所述方形槽内腔的左侧固定连接有升降板，所述升降板的顶部固定连接有斜面板，所述斜面板顶部的中部开设有腿部放置槽，所述腿部放置槽的内腔固定连接有软垫片，所述斜面板的顶部固定连接有翻转卡扣，所述横板的顶部固定连接有压缸，所述压缸的顶部固定连接有升降杆，所述压缸的外围固定连接有折叠升降架，所述垂直杆外圈的顶部固定连接有两组旋转轴，所述第三支杆的另一端固定连接有固定架，所述固定架的内圈固定连接有对称轴，所述对称轴的外圈套装有手术探照灯。CN111973384ACN111973384A权利要求书1/1页1.一种普外科临床手术定位装置，包括脚架(1)，其特征在于：所述脚架(1)的顶部固定连接有操作台(2)，所述操作台(2)顶部的右侧固定连接有头枕(3)，所述操作台(2)顶部的左侧开设有方形槽(4)，所述方形槽(4)内腔的右侧固定连接有联动板(5)，所述方形槽(4)内腔的左侧固定连接有升降板(6)，所述升降板(6)的顶部固定连接有斜面板(7)，所述斜面板(7)顶部的中部开设有腿部放置槽(8)，所述腿部放置槽(8)的内腔固定连接有软垫片(9)，所述斜面板的顶部固定连接有翻转卡扣(10)，所述操作台(2)下方的左侧固定连接有横板(11)，所述横板(11)的顶部固定连接有压缸(12)，所述压缸(12)的顶部固定连接有升降杆(13)，所述压缸(12)的外围固定连接有折叠升降架(14)，所述操作台(2)顶部的背部固定连接有灯座(15)，所述灯座(15)的顶部固定连接有垂直杆(16)，所述垂直杆(16)外圈的顶部固定连接有两组旋转轴(17)，所述旋转轴(17)的外圈固定连接有第一支杆(18)，所述第一支杆(18)的另一端固定连接有第二支杆(19)，所述第二支杆(19)的外圈固定连接有第三支杆(20)，所述第三支杆(20)的另一端固定连接有固定架(21)，所述固定架(21)的内圈固定连接有对称轴(22)，所述对称轴(22)的外圈套装有手术探照灯(23)。2.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述脚架(1)的底部固定连接有滑轮(25)，所述滑轮(25)的顶部设置有脚刹片。3.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述翻转卡扣(10)通过铰链(24)固定连接在斜面板(7)的顶部。4.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述软垫片(9)为医用无纺布垫片，所述软垫片(9)的内部设置有抑菌层和透气层。5.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述升降杆(13)和折叠升降架(14)的顶部均与升降板(6)的底部固定连接。6.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述旋转轴(17)可以绕垂直杆旋转，所述手术探照灯(23)可以绕对称轴(22)翻转。7.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述头枕(3)由慢回弹海绵制成，并且头枕(3)的颈部位置设置有凹槽。8.根据权利要求1所述的一种普外科临床手术定位装置，其特征在于：所述头枕(3)顶部的中部固定连接有钢板，所述钢板通过螺钉螺母与操作台进行固定。2CN111973384A说明书1/3页一种普外科临床手术定位装置技术领域[0001]本发明涉及医疗器械技术领域，具体为一种普外科临床手术定位装置。背景技术[0002]普外科是以手术为主要方法治疗肝脏、胆道、胰腺、胃肠、肛肠、血管疾病、甲状腺和乳房的肿瘤及外伤等其它疾病的临床学科，是外科系统最大的专科。普外科即普通外科，一般综合性医院外科除普外科外还有骨科、神经外科、心胸外科、泌尿外科等。在普外科对叫腿部的手术中，有时候需要医生将病人的腿部进行抬起才能进行手术，由于手术时需要绝对的稳定，所以不可能采用人工抬起的方法，只能依靠于设备，传统的法师是采用脚架将腿部架起，但手术是一个漫长的过程，过程中腿部在脚架上挤压
