一种胰胆管内造影导管.pdf

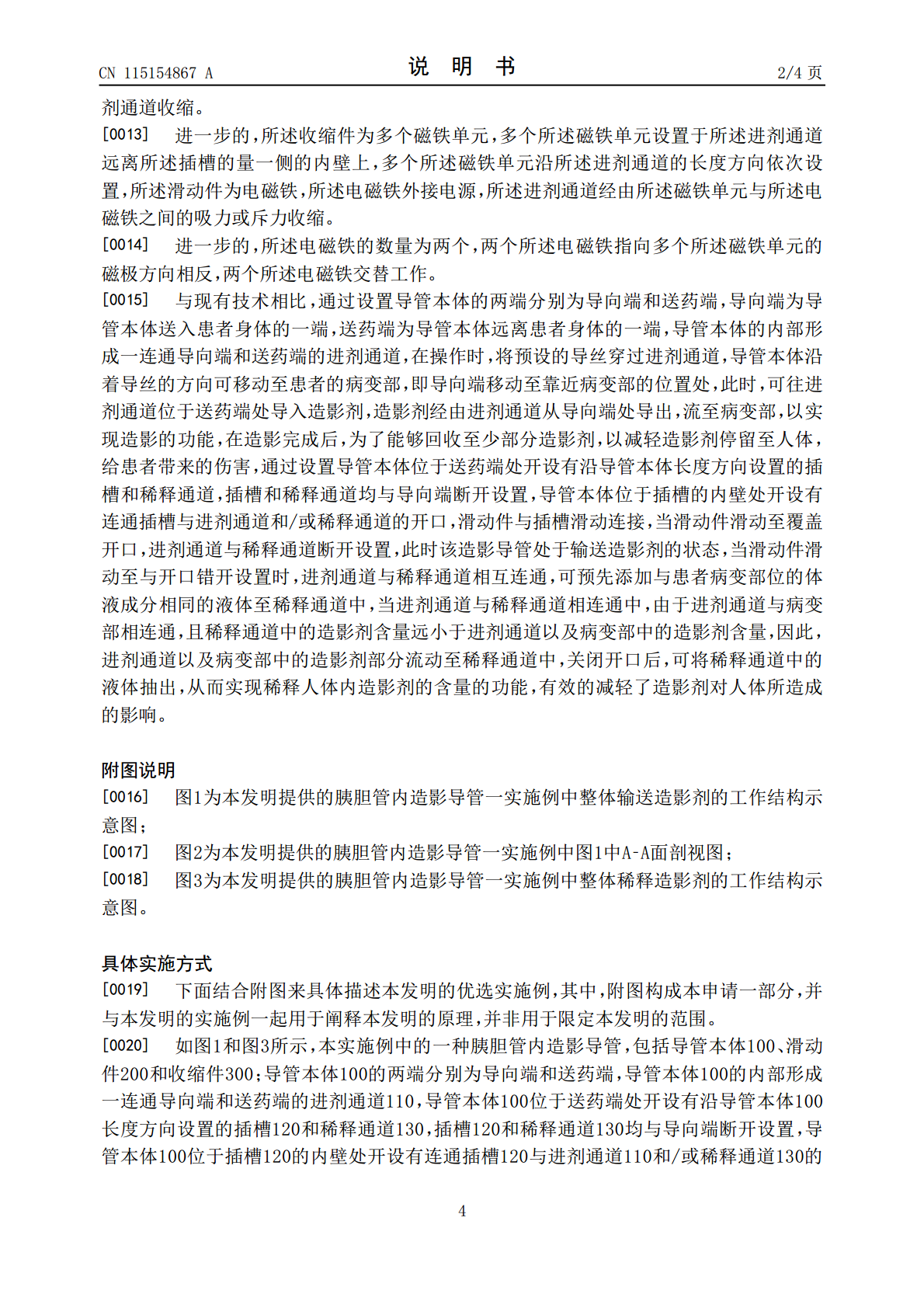

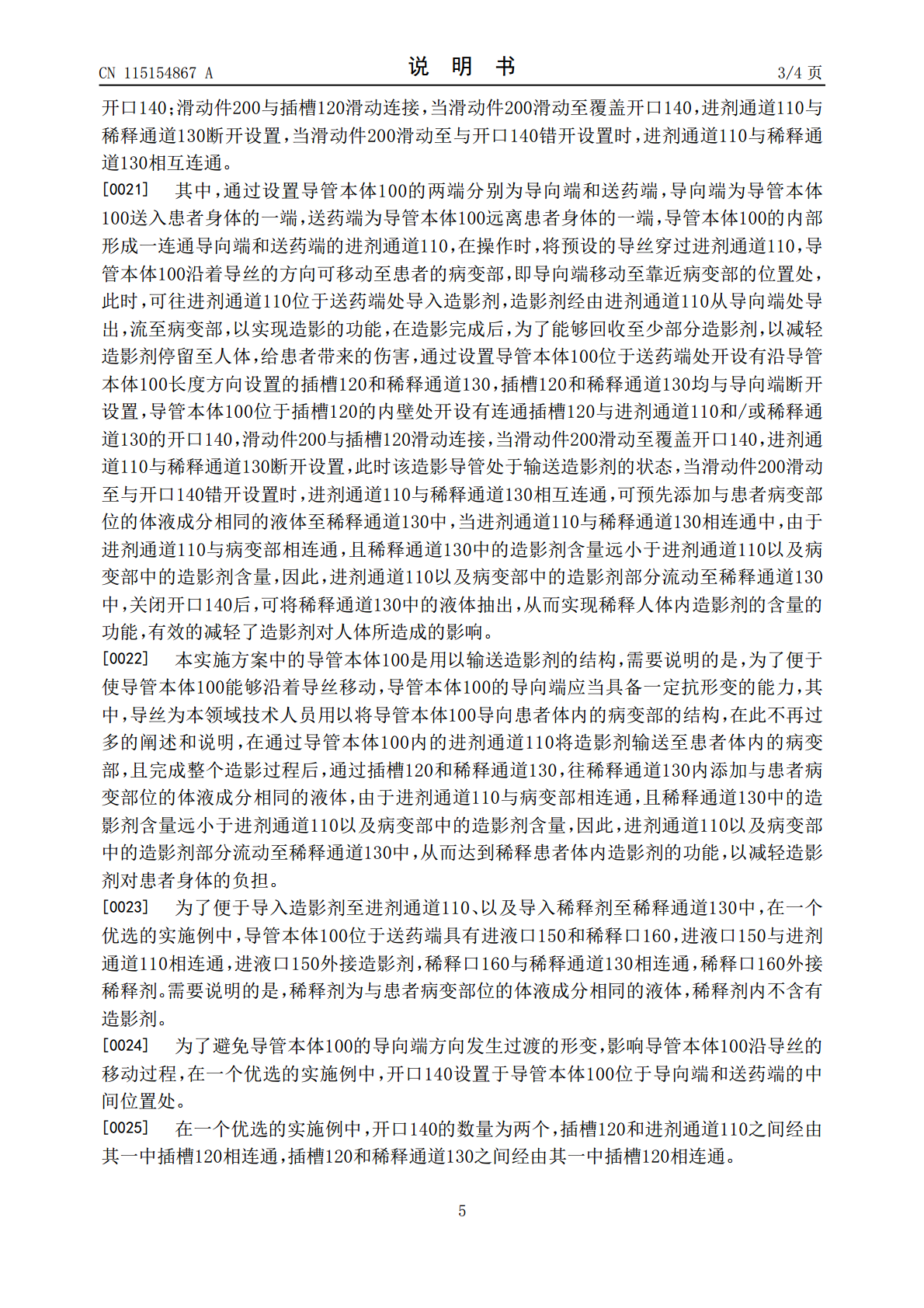

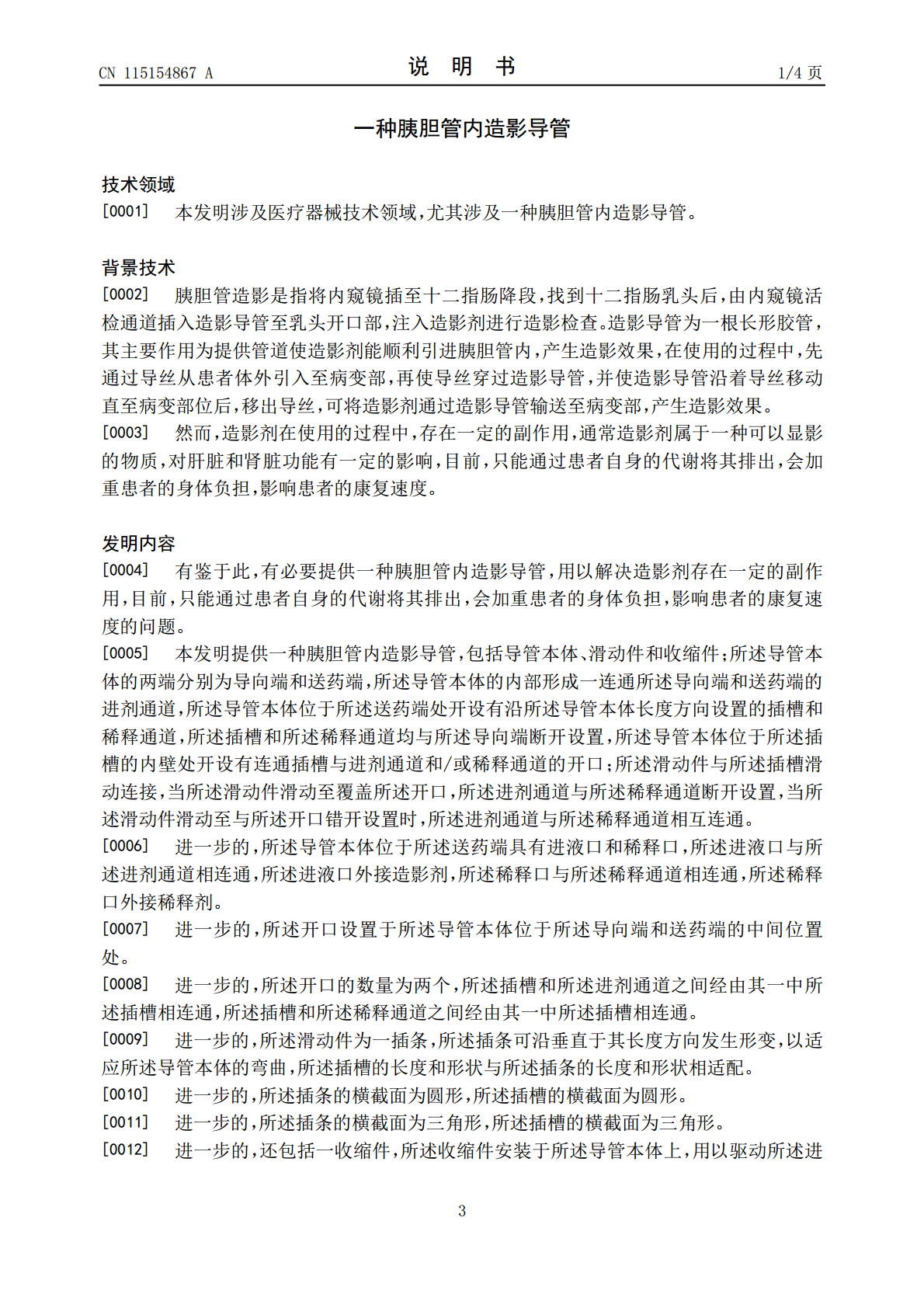

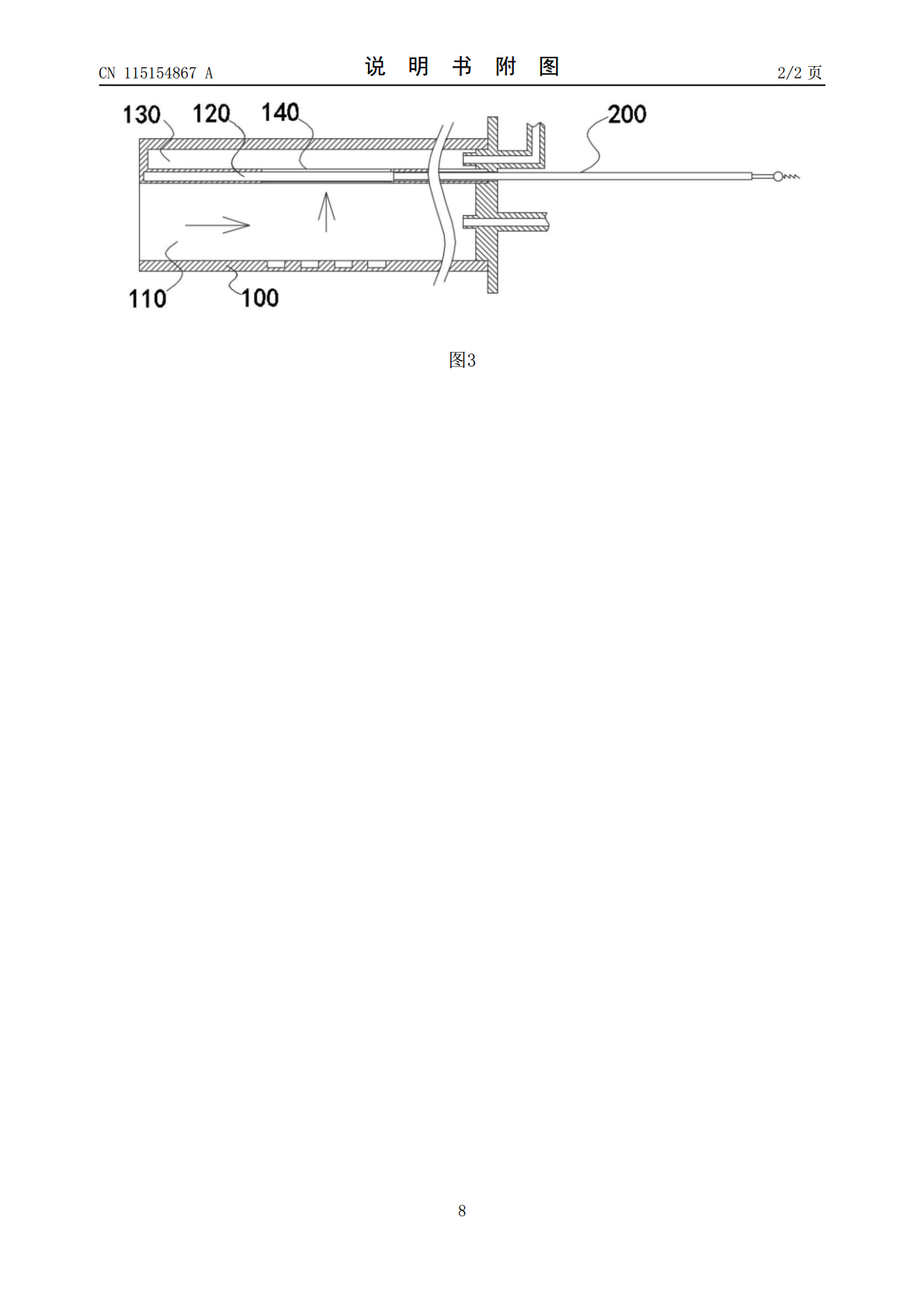

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115154867A(43)申请公布日2022.10.11(21)申请号202210870694.9(22)申请日2022.07.22(71)申请人精微视达医疗科技（常州）有限公司地址213100江苏省常州市西太湖科技产业园禾香路123号7号楼C座五楼(72)发明人冯宇马骁萧(74)专利代理机构武汉智嘉联合知识产权代理事务所(普通合伙)42231专利代理师万青青(51)Int.Cl.A61M25/14(2006.01)A61M25/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种胰胆管内造影导管(57)摘要本发明涉及一种胰胆管内造影导管，其包括导管本体、滑动件和收缩件；导管本体的两端分别为导向端和送药端，导管本体的内部形成一连通导向端和送药端的进剂通道，导管本体位于送药端处开设有沿导管本体长度方向设置的插槽和稀释通道，插槽和稀释通道均与导向端断开设置，导管本体位于插槽的内壁处开设有连通插槽与进剂通道和/或稀释通道的开口；滑动件与插槽滑动连接，当滑动件滑动至覆盖开口，进剂通道与稀释通道断开设置，当滑动件滑动至与开口错开设置时，进剂通道与稀释通道相互连通；解决造影剂存在一定的副作用，目前，只能通过患者自身的代谢将其排出，会加重患者的身体负担，影响患者的康复速度的问题。CN115154867ACN115154867A权利要求书1/1页1.一种胰胆管内造影导管，其特征在于，包括导管本体、滑动件和收缩件；所述导管本体的两端分别为导向端和送药端，所述导管本体的内部形成一连通所述导向端和送药端的进剂通道，所述导管本体位于所述送药端处开设有沿所述导管本体长度方向设置的插槽和稀释通道，所述插槽和所述稀释通道均与所述导向端断开设置，所述导管本体位于所述插槽的内壁处开设有连通插槽与进剂通道和/或稀释通道的开口；所述滑动件与所述插槽滑动连接，当所述滑动件滑动至覆盖所述开口，所述进剂通道与所述稀释通道断开设置，当所述滑动件滑动至与所述开口错开设置时，所述进剂通道与所述稀释通道相互连通。2.根据权利要求1所述的胰胆管内造影导管，其特征在于，所述导管本体位于所述送药端处具有进液口和稀释口，所述进液口与所述进剂通道相连通，所述进液口外接造影剂，所述稀释口与所述稀释通道相连通，所述稀释口外接稀释剂。3.根据权利要求1所述的胰胆管内造影导管，其特征在于，所述开口设置于所述导管本体位于所述导向端和送药端的中间位置处。4.根据权利要求1所述的胰胆管内造影导管，其特征在于，所述开口的数量为两个，所述插槽和所述进剂通道之间经由其一中所述插槽相连通，所述插槽和所述稀释通道之间经由其一中所述插槽相连通。5.根据权利要求1所述的胰胆管内造影导管，其特征在于，所述滑动件为一插条，所述插条可沿垂直于其长度方向发生形变，以适应所述导管本体的弯曲，所述插槽的长度和形状与所述插条的长度和形状相适配。6.根据权利要求5所述的胰胆管内造影导管，其特征在于，所述插条的横截面为圆形，所述插槽的横截面为圆形。7.根据权利要求5所述的胰胆管内造影导管，其特征在于，所述插条的横截面为三角形，所述插槽的横截面为三角形。8.根据权利要求1所述的胰胆管内造影导管，其特征在于，还包括一收缩件，所述收缩件安装于所述导管本体上，用以驱动所述进剂通道收缩。9.根据权利要求8所述的胰胆管内造影导管，其特征在于，所述收缩件为多个磁铁单元，多个所述磁铁单元设置于所述进剂通道远离所述插槽的量一侧的内壁上，多个所述磁铁单元沿所述进剂通道的长度方向依次设置，所述滑动件为电磁铁，所述电磁铁外接电源，所述进剂通道经由所述磁铁单元与所述电磁铁之间的吸力或斥力进行收缩。10.根据权利要求9所述的胰胆管内造影导管，其特征在于，所述电磁铁的数量为两个，两个所述电磁铁指向多个所述磁铁单元的磁极方向相反，两个所述电磁铁交替工作。2CN115154867A说明书1/4页一种胰胆管内造影导管技术领域[0001]本发明涉及医疗器械技术领域，尤其涉及一种胰胆管内造影导管。背景技术[0002]胰胆管造影是指将内窥镜插至十二指肠降段，找到十二指肠乳头后，由内窥镜活检通道插入造影导管至乳头开口部，注入造影剂进行造影检查。造影导管为一根长形胶管，其主要作用为提供管道使造影剂能顺利引进胰胆管内，产生造影效果，在使用的过程中，先通过导丝从患者体外引入至病变部，再使导丝穿过造影导管，并使造影导管沿着导丝移动直至病变部位后，移出导丝，可将造影剂通过造影导管输送至病变部，产生造影效果。[0003]然而，造影剂在使用的过程中，存在一定的副作用，通常造影剂属于一种可以显影的物质，对肝脏和肾脏功能有一定的影响，目前，只能通过患者自身的代谢将其排出，会加重患者的身体负担，影响患者的康复
