一种内镜下胰胆造影术后鼻胆管体外固定装置.pdf

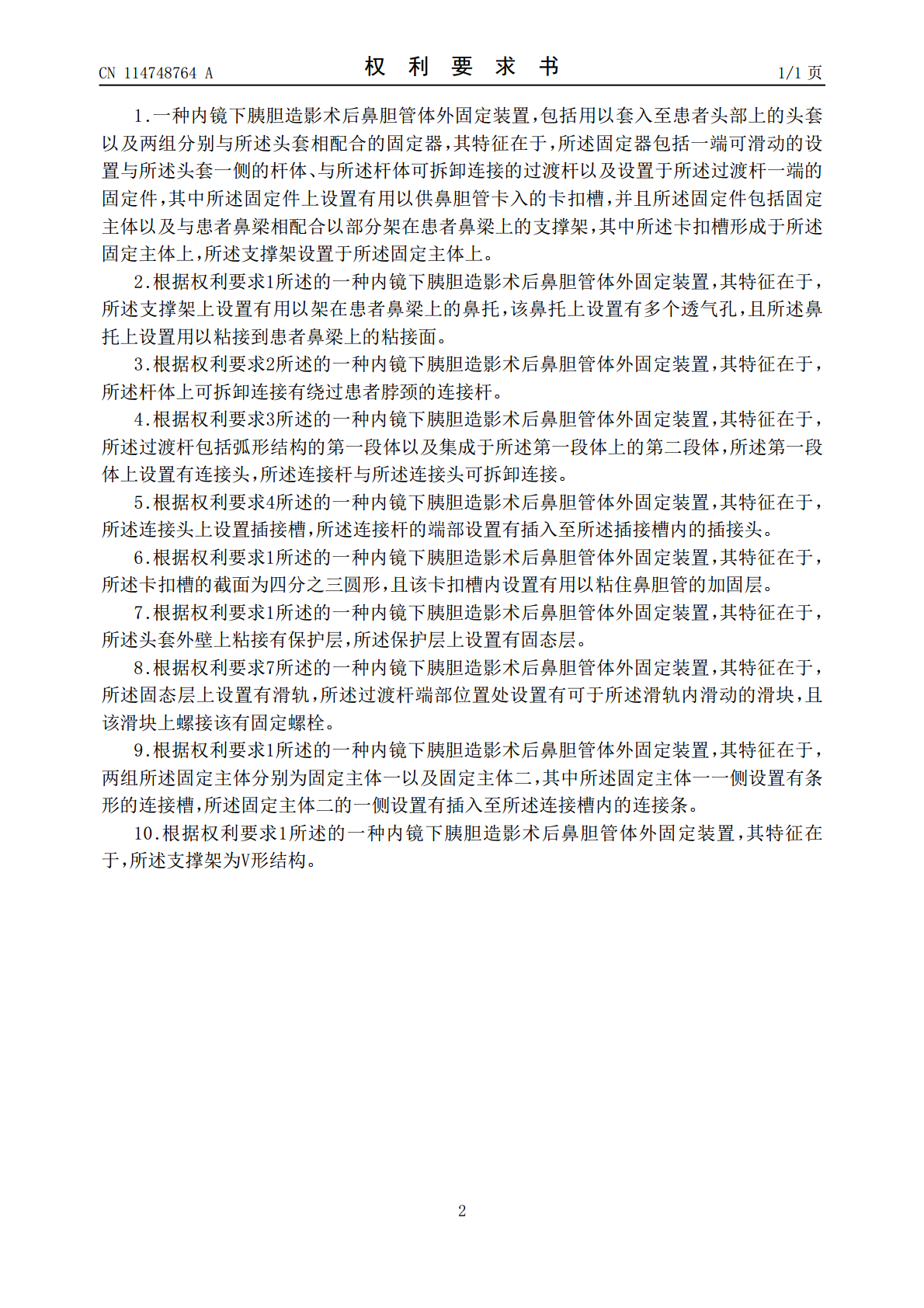

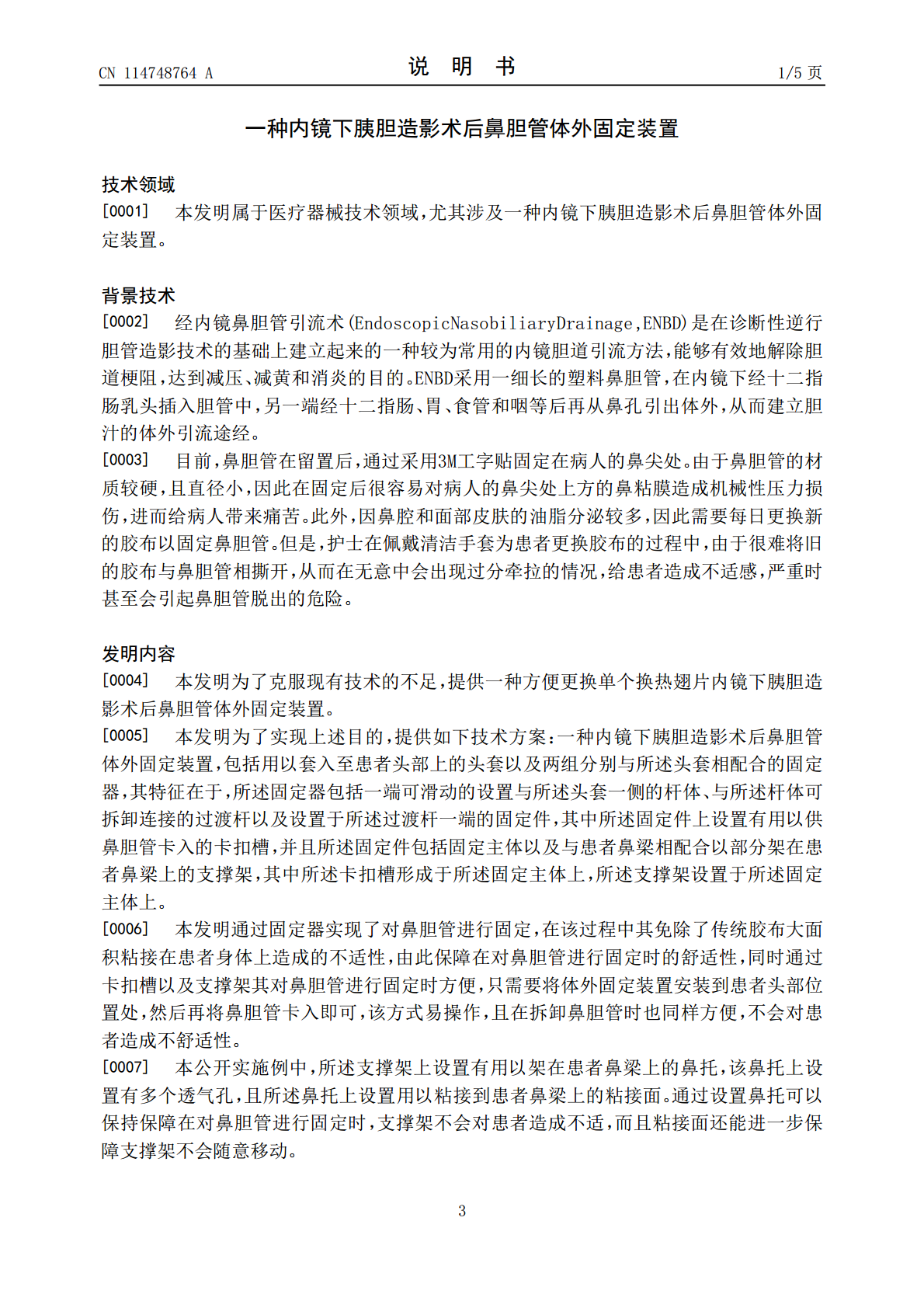

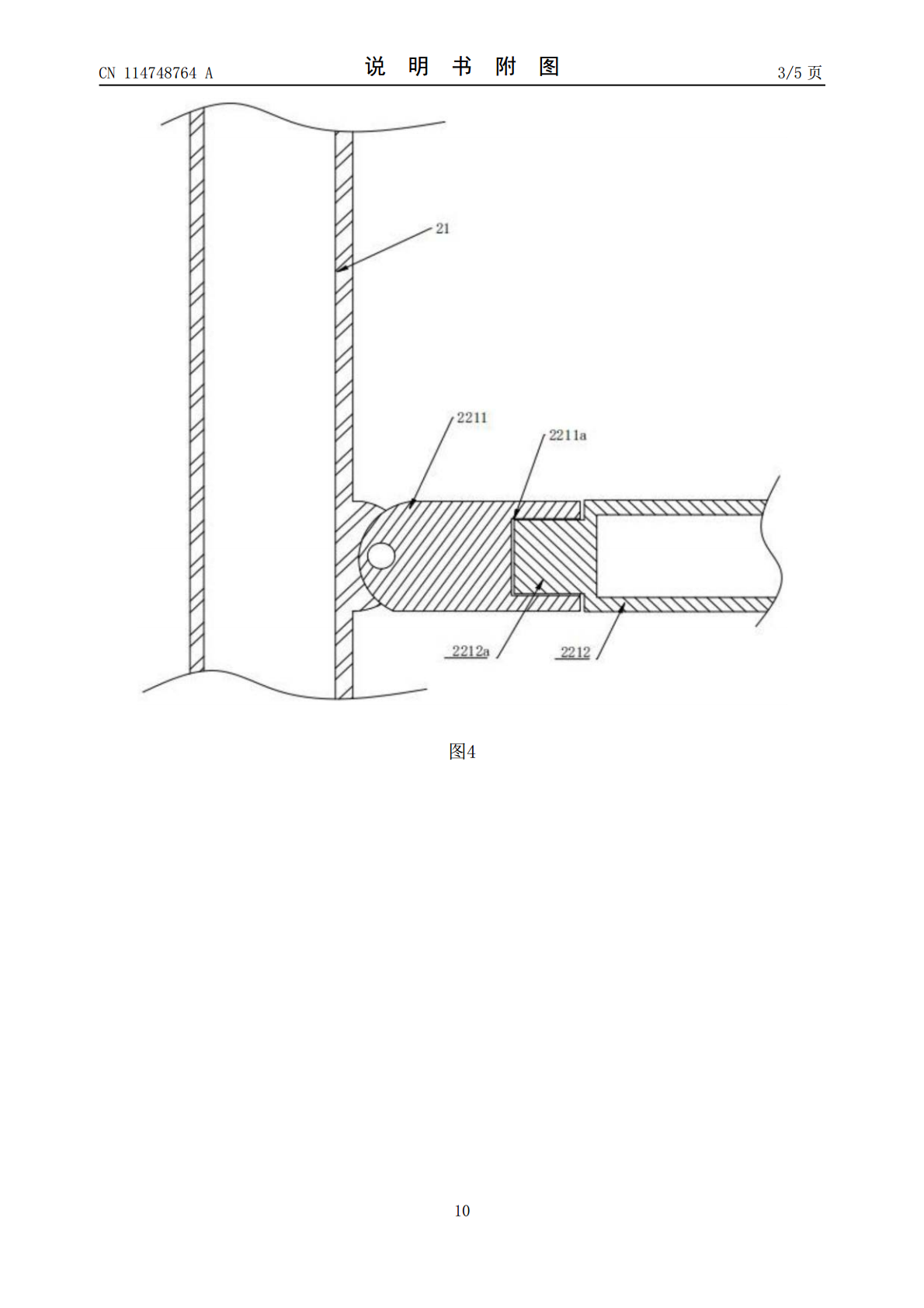

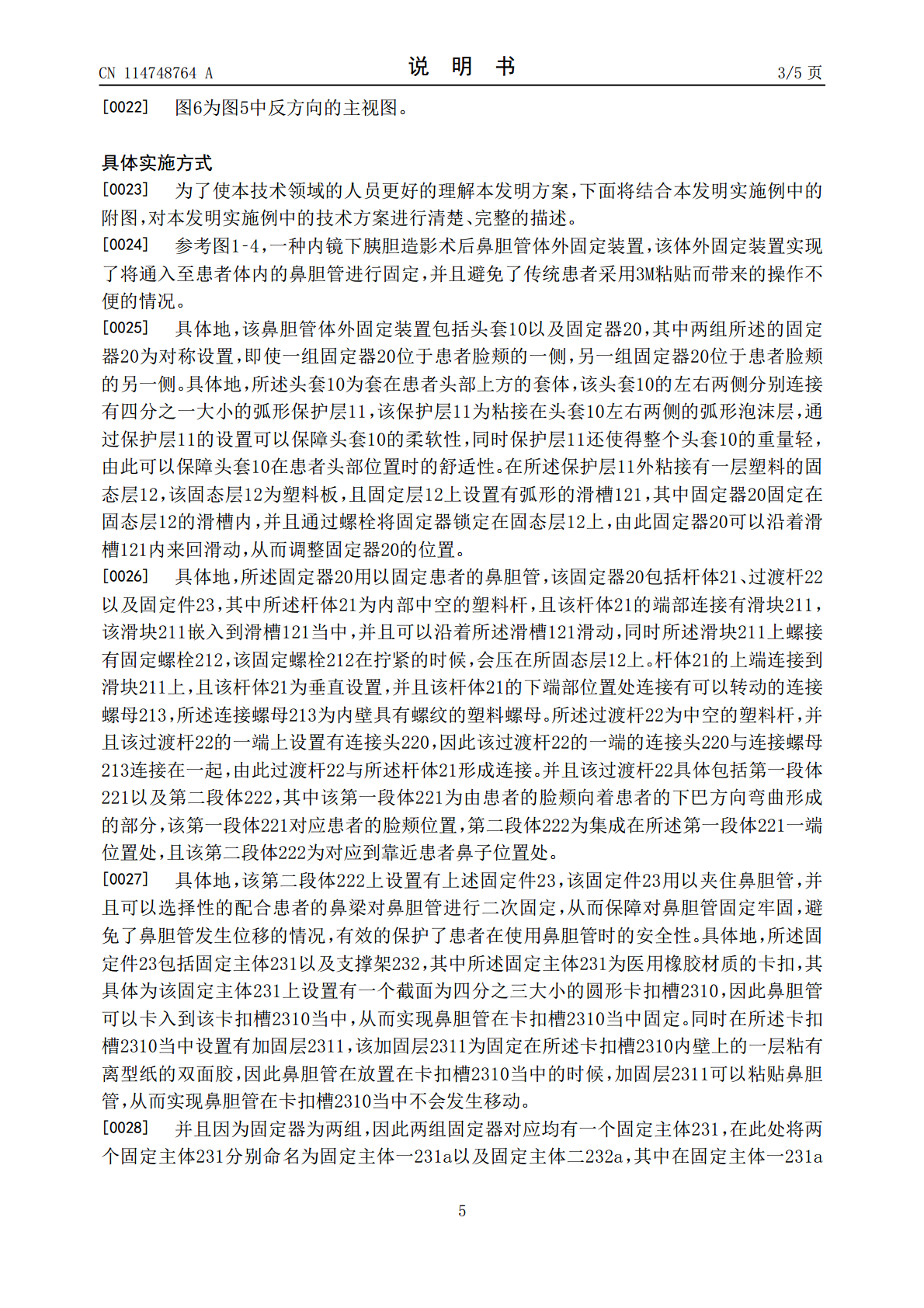

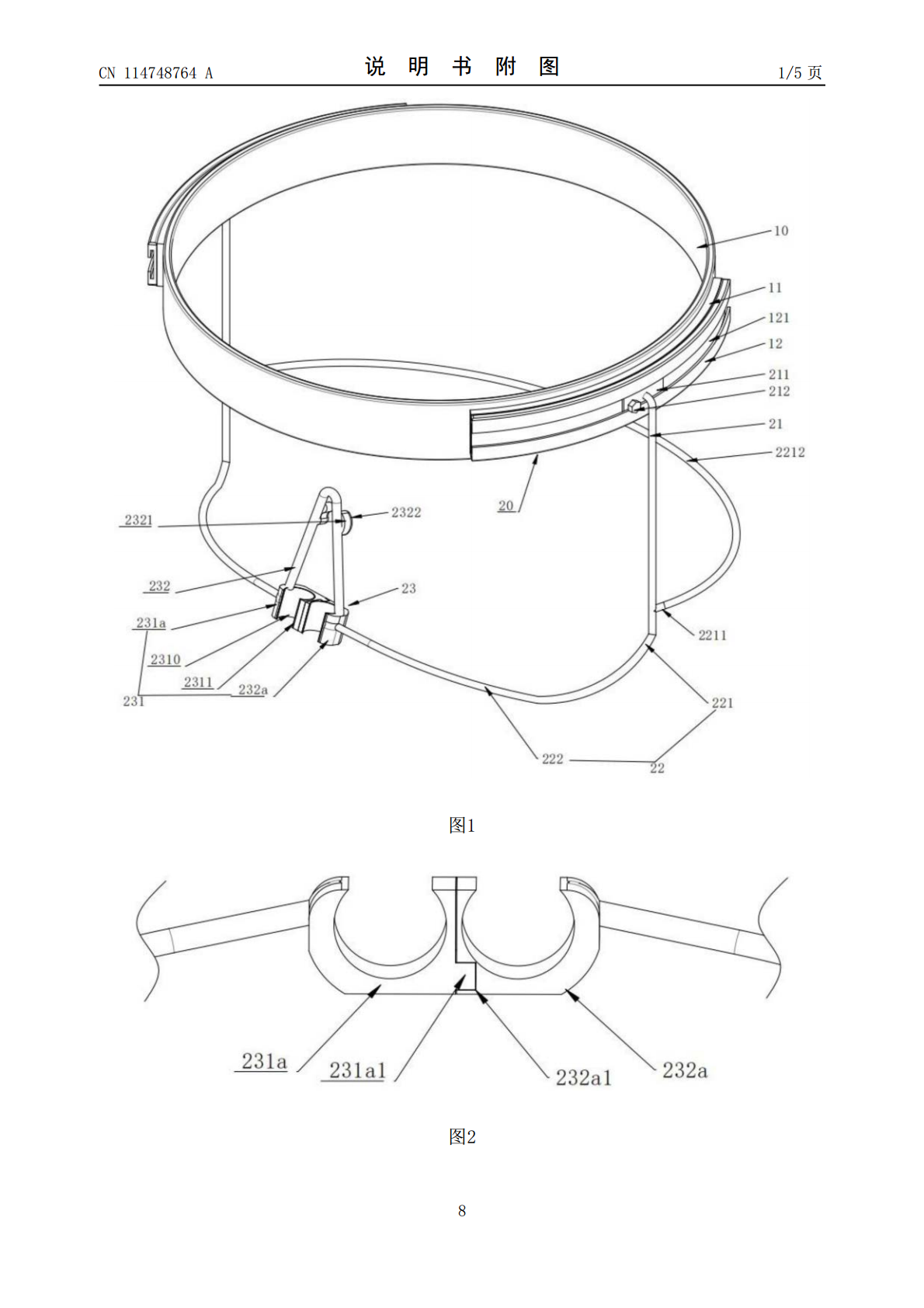

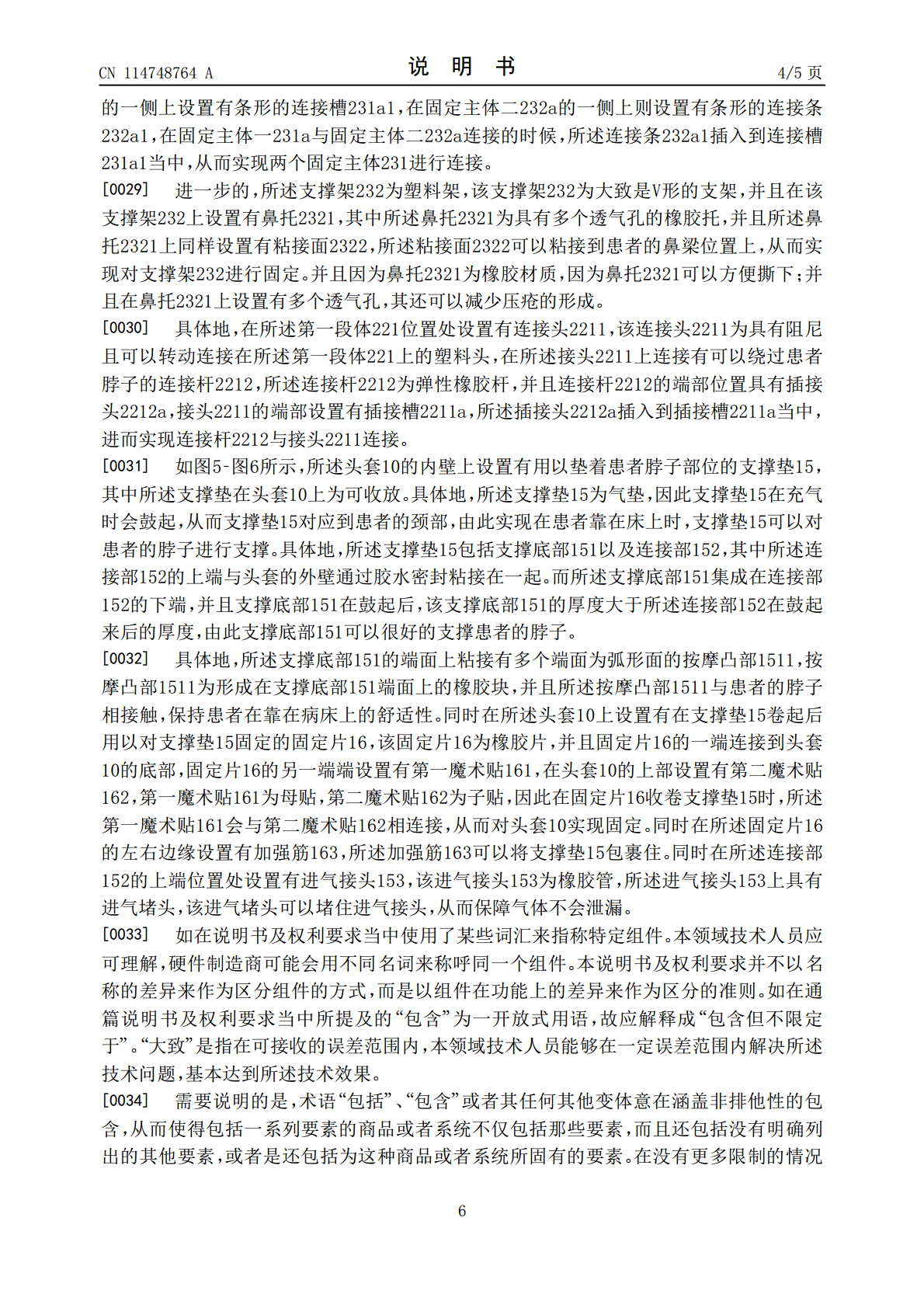

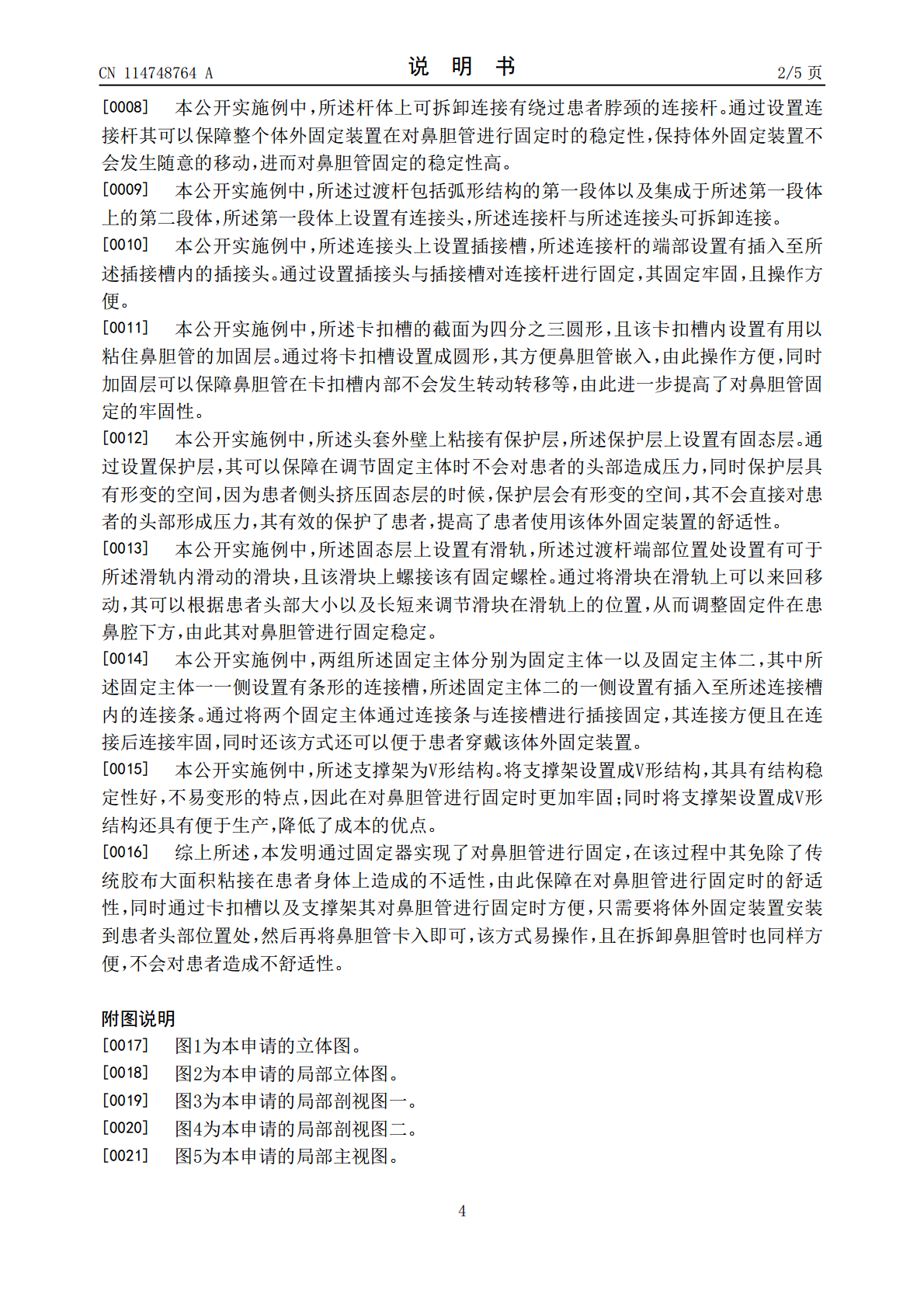

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114748764A(43)申请公布日2022.07.15(21)申请号202210383191.9(22)申请日2022.04.12(71)申请人浙江省中医药研究院地址310012浙江省杭州市西湖区天目山路132号(72)发明人朱佳杰费保刘海燕杨良俊方政(74)专利代理机构浙江千克知识产权代理有限公司33246专利代理师赵芳(51)Int.Cl.A61M25/02(2006.01)A61M1/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种内镜下胰胆造影术后鼻胆管体外固定装置(57)摘要本发明属于医疗器械技术领域，具体为一种内镜下胰胆造影术后鼻胆管体外固定装置，包括用以套入至患者头部上的头套以及两组分别与所述头套相配合的固定器，其特征在于，所述固定器包括一端可滑动的设置与所述头套一侧的杆体、与所述杆体可拆卸连接的过渡杆以及设置于所述过渡杆一端的固定件，其中所述固定件上设置有用以供鼻胆管卡入的卡扣槽，并且所述固定件包括固定主体以及与患者鼻梁相配合以部分架在患者鼻梁上的支撑架，其中所述卡扣槽形成于所述固定主体上，所述支撑架设置于所述固定主体上。本发明通过固定器实现了对鼻胆管进行固定，在该过程中免除传统胶布大面积粘接在患者身体上造成的不适性，由此保障在对鼻胆管进行固定时的舒适性。CN114748764ACN114748764A权利要求书1/1页1.一种内镜下胰胆造影术后鼻胆管体外固定装置，包括用以套入至患者头部上的头套以及两组分别与所述头套相配合的固定器，其特征在于，所述固定器包括一端可滑动的设置与所述头套一侧的杆体、与所述杆体可拆卸连接的过渡杆以及设置于所述过渡杆一端的固定件，其中所述固定件上设置有用以供鼻胆管卡入的卡扣槽，并且所述固定件包括固定主体以及与患者鼻梁相配合以部分架在患者鼻梁上的支撑架，其中所述卡扣槽形成于所述固定主体上，所述支撑架设置于所述固定主体上。2.根据权利要求1所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述支撑架上设置有用以架在患者鼻梁上的鼻托，该鼻托上设置有多个透气孔，且所述鼻托上设置用以粘接到患者鼻梁上的粘接面。3.根据权利要求2所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述杆体上可拆卸连接有绕过患者脖颈的连接杆。4.根据权利要求3所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述过渡杆包括弧形结构的第一段体以及集成于所述第一段体上的第二段体，所述第一段体上设置有连接头，所述连接杆与所述连接头可拆卸连接。5.根据权利要求4所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述连接头上设置插接槽，所述连接杆的端部设置有插入至所述插接槽内的插接头。6.根据权利要求1所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述卡扣槽的截面为四分之三圆形，且该卡扣槽内设置有用以粘住鼻胆管的加固层。7.根据权利要求1所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述头套外壁上粘接有保护层，所述保护层上设置有固态层。8.根据权利要求7所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述固态层上设置有滑轨，所述过渡杆端部位置处设置有可于所述滑轨内滑动的滑块，且该滑块上螺接该有固定螺栓。9.根据权利要求1所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，两组所述固定主体分别为固定主体一以及固定主体二，其中所述固定主体一一侧设置有条形的连接槽，所述固定主体二的一侧设置有插入至所述连接槽内的连接条。10.根据权利要求1所述的一种内镜下胰胆造影术后鼻胆管体外固定装置，其特征在于，所述支撑架为V形结构。2CN114748764A说明书1/5页一种内镜下胰胆造影术后鼻胆管体外固定装置技术领域[0001]本发明属于医疗器械技术领域，尤其涉及一种内镜下胰胆造影术后鼻胆管体外固定装置。背景技术[0002]经内镜鼻胆管引流术(EndoscopicNasobiliaryDrainage,ENBD)是在诊断性逆行胆管造影技术的基础上建立起来的一种较为常用的内镜胆道引流方法，能够有效地解除胆道梗阻，达到减压、减黄和消炎的目的。ENBD采用一细长的塑料鼻胆管，在内镜下经十二指肠乳头插入胆管中，另一端经十二指肠、胃、食管和咽等后再从鼻孔引出体外，从而建立胆汁的体外引流途经。[0003]目前，鼻胆管在留置后，通过采用3M工字贴固定在病人的鼻尖处。由于鼻胆管的材质较硬，且直径小，因此在固定后很容易对病人的鼻尖处上方的鼻粘膜造成机械性压力损伤，进而给病人带来痛苦。此外，因鼻腔和面部皮肤的油脂分泌较多，因此需要每日更换新的胶布以固定鼻胆管。但是，护士在佩戴清洁手套为患
