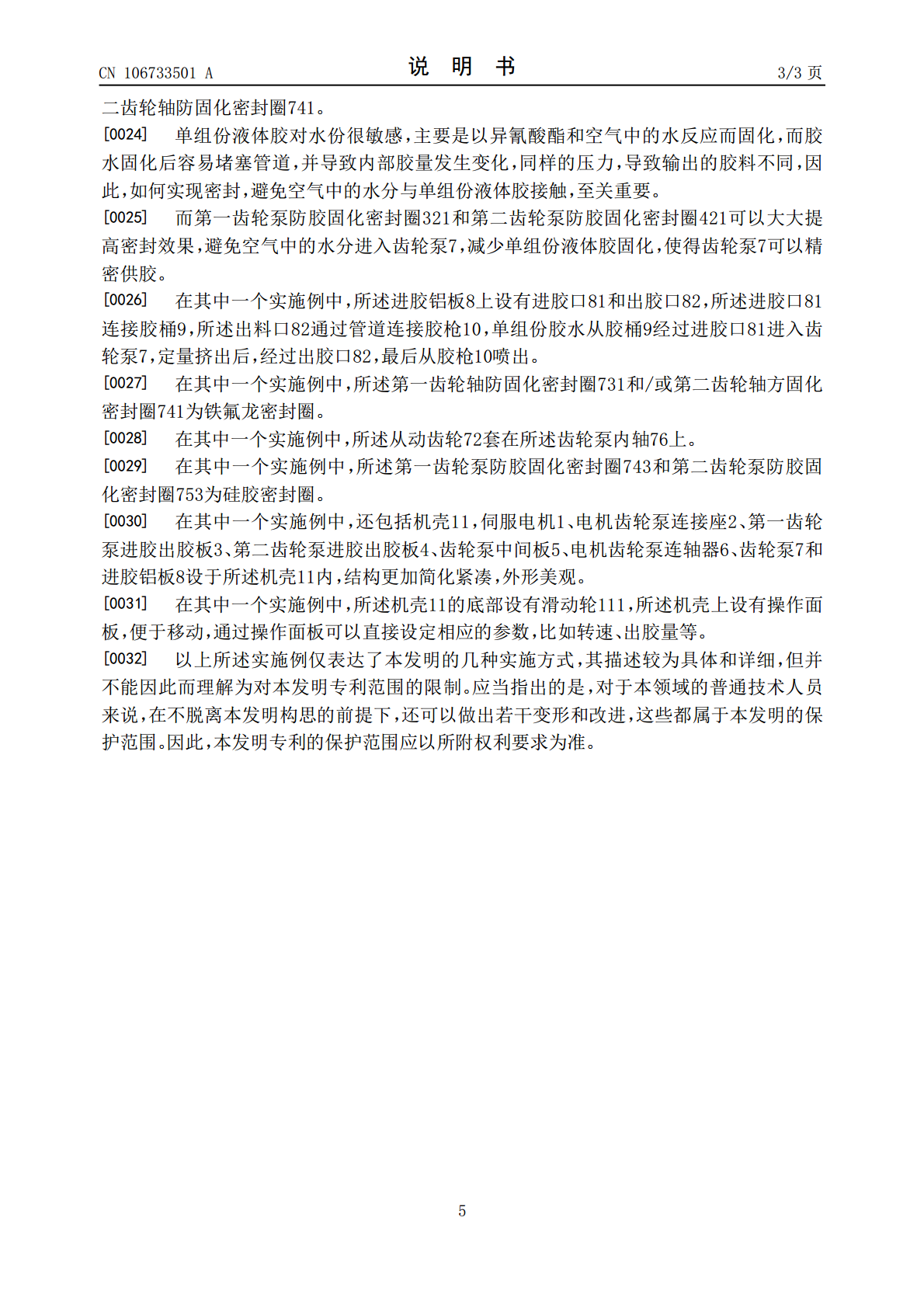

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106733501A(43)申请公布日2017.05.31(21)申请号201710103812.2(22)申请日2017.02.24(71)申请人上海牛盟科技有限公司地址200000上海市浦东新区自由贸易试验区德堡路38号1幢1层112-26室(72)发明人曾祥辉(74)专利代理机构东莞市科安知识产权代理事务所(普通合伙)44284代理人曾毓芳(51)Int.Cl.B05C11/10(2006.01)权利要求书1页说明书3页附图4页(54)发明名称单组分液体胶精密供胶装置(57)摘要精密供胶装置，包括伺服电机、电机齿轮泵连接座、电机齿轮泵连接座、第一齿轮泵进胶出胶板、第二齿轮泵进胶出胶板、齿轮泵中间板、电机齿轮泵连轴器、齿轮泵和进胶铝板，齿轮泵包括主动齿轮和从动齿轮，主动齿轮套在齿轮传动轴上，第一齿轮泵进胶出胶板的内侧面设有第一环形凹槽，第一环形凹槽内设有第一齿轮泵防胶固化密封圈，齿轮泵中间板设于第一齿轮泵进胶出胶板和第二齿轮泵进胶出胶板之间，第二齿轮泵进胶出胶板外侧面设有第二环形凹槽，第二环形凹槽内设有第二齿轮泵防胶固化密封圈，安装孔和齿轮传动轴之间设有第一齿轮轴防固化密封圈和第二齿轮轴防固化密封圈，压力稳定，胶量不会发生变化，供胶精度高，胶枪不会长时间受压，保护胶枪。CN106733501ACN106733501A权利要求书1/1页1.单组分液体胶精密供胶装置，其特征在于，包括伺服电机、电机齿轮泵连接座、电机齿轮泵连接座、第一齿轮泵进胶出胶板、第二齿轮泵进胶出胶板、齿轮泵中间板、电机齿轮泵连轴器、齿轮泵和进胶铝板，所述齿轮泵包括主动齿轮和从动齿轮，所述主动齿轮套在齿轮传动轴上，所述主动齿轮和从动齿轮分别设于所述第一齿轮泵进胶出胶板和所述第二齿轮泵进胶出胶板的安装孔内，所述伺服电机的输出轴与所述齿轮传动轴通过所述电机齿轮泵连轴器连接，所述电机齿轮泵连轴器设于所述电机齿轮泵连接座内，所述第一齿轮泵进胶出胶板的内侧面设有第一环形凹槽，所述第一环形凹槽内设有第一齿轮泵防胶固化密封圈，所述齿轮泵中间板设于所述第一齿轮泵进胶出胶板和所述第二齿轮泵进胶出胶板之间，所述第二齿轮泵进胶出胶板外侧面设有第二环形凹槽，所述第二环形凹槽内设有第二齿轮泵防胶固化密封圈，所述第一齿轮泵进胶出胶板的外侧固设有所述进胶铝板，所述第一齿轮泵进胶出胶板、所述第二齿轮泵进胶出胶板的安装孔和所述齿轮传动轴之间设有第一齿轮轴防固化密封圈和第二齿轮轴防固化密封圈。2.根据权利要求1所述的单组分液体胶精密供胶装置，其特征在于，所述进胶铝板上设有进胶口和出胶口，所述进胶口连接胶桶，所述出料口通过管道连接胶枪。3.根据权利要求1所述的单组分液体胶精密供胶装置，其特征在于，所述第一齿轮轴防固化密封圈和/或第二齿轮轴方固化密封圈为铁氟龙密封圈。4.根据权利要求1所述的单组分液体胶精密供胶装置，其特征在于，所述从动齿轮套在齿轮泵内轴上。5.根据权利要求1所述的单组分液体胶精密供胶装置，其特征在于，所述第一齿轮泵防胶固化密封圈和第二齿轮泵防胶固化密封圈为硅胶密封圈。6.根据权利要求1所述的单组分液体胶精密供胶装置，其特征在于，还包括机壳，所述伺服电机、所述电机齿轮泵连接座、所述电机齿轮泵连接座、所述第一齿轮泵进胶出胶板、所述第二齿轮泵进胶出胶板、所述齿轮泵中间板、所述电机齿轮泵连轴器、所述齿轮泵和所述进胶铝板设于所述机壳内。7.根据权利要求6所述的单组分液体胶精密供胶装置，其特征在于，所述机壳的底部设有滑动轮，所述机壳上设有操作面板。2CN106733501A说明书1/3页单组分液体胶精密供胶装置技术领域[0001]本发明涉及供胶装置技术领域，特别是涉及单组份液体胶精密供胶装置。背景技术[0002]目前国内外用于单组份液体胶的输送装置，大多采用空压机直接提供压力输送，压力不稳定，胶量发生变化，且胶枪长时间受压，缩短了使用寿命，不易输送，且在输送过程中，空气中的水分容易进入输送装置，使得液体胶固化，堵塞管导，影响正常的供胶，且不容易控制计量精度，计量不准确。发明内容[0003]为了克服上述缺点和不足，本发明的目的在于提供单组分液体胶精密供胶装置，由伺服电机驱动齿轮泵供胶，供胶精度高，齿轮泵加装了齿轮泵第一齿轮泵防胶固化密封圈和第二齿轮泵防胶固化密封圈，防止空气中的水分进入齿轮泵使液体胶固化堵塞管路。[0004]本发明的目的通过下述技术方案实现：[0005]单组分液体胶精密供胶装置，包括伺服电机、电机齿轮泵连接座、电机齿轮泵连接座、第一齿轮泵进胶出胶板、第二齿轮泵进胶出胶板、齿轮泵中间板、电机齿轮泵连轴器、齿轮泵和进胶铝板，所述齿轮泵包括主动齿轮和从动齿轮，所述主动齿轮套在齿轮传动轴上，所述主动齿轮和从动
