立式制冷旋转展示柜.pdf

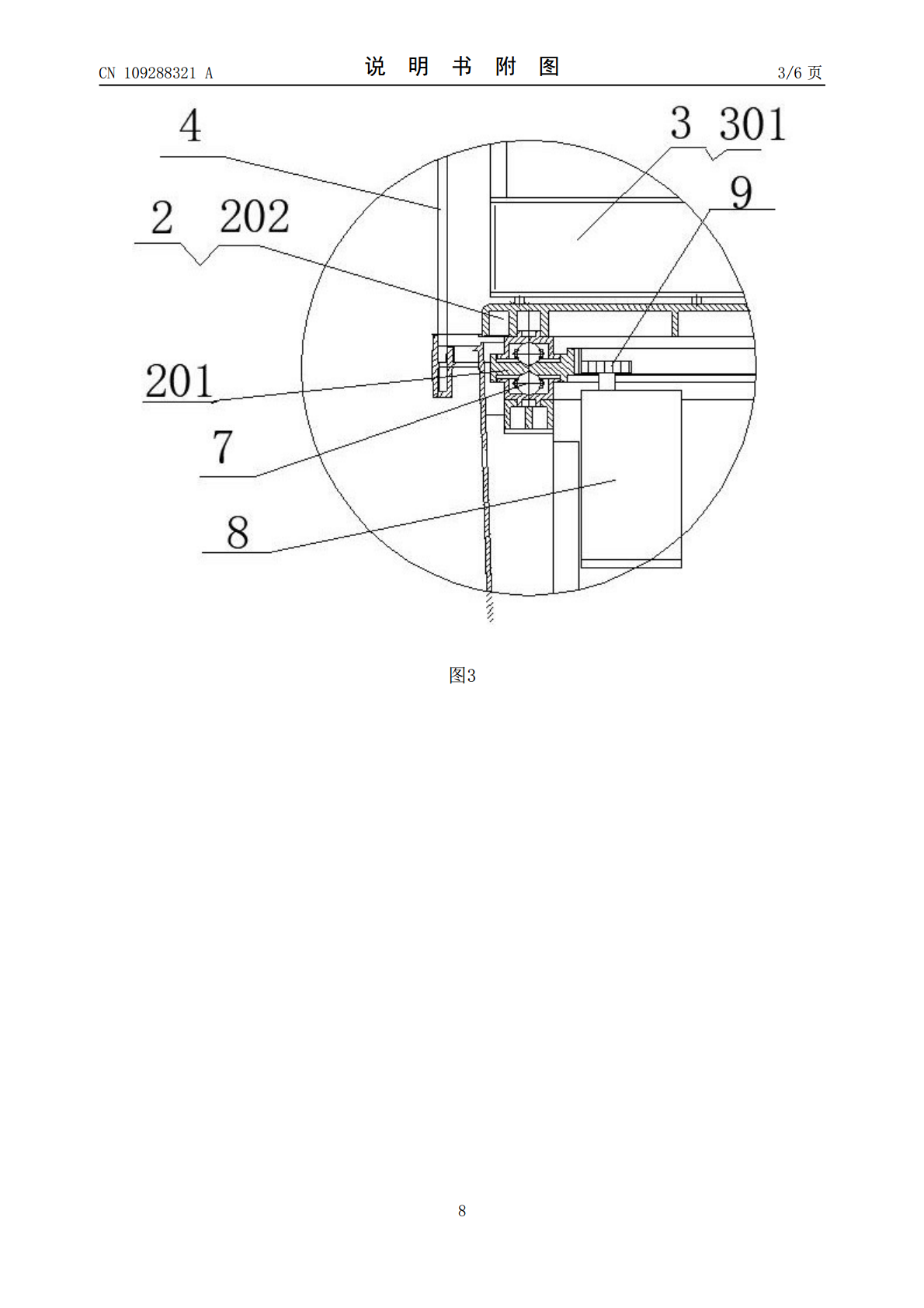

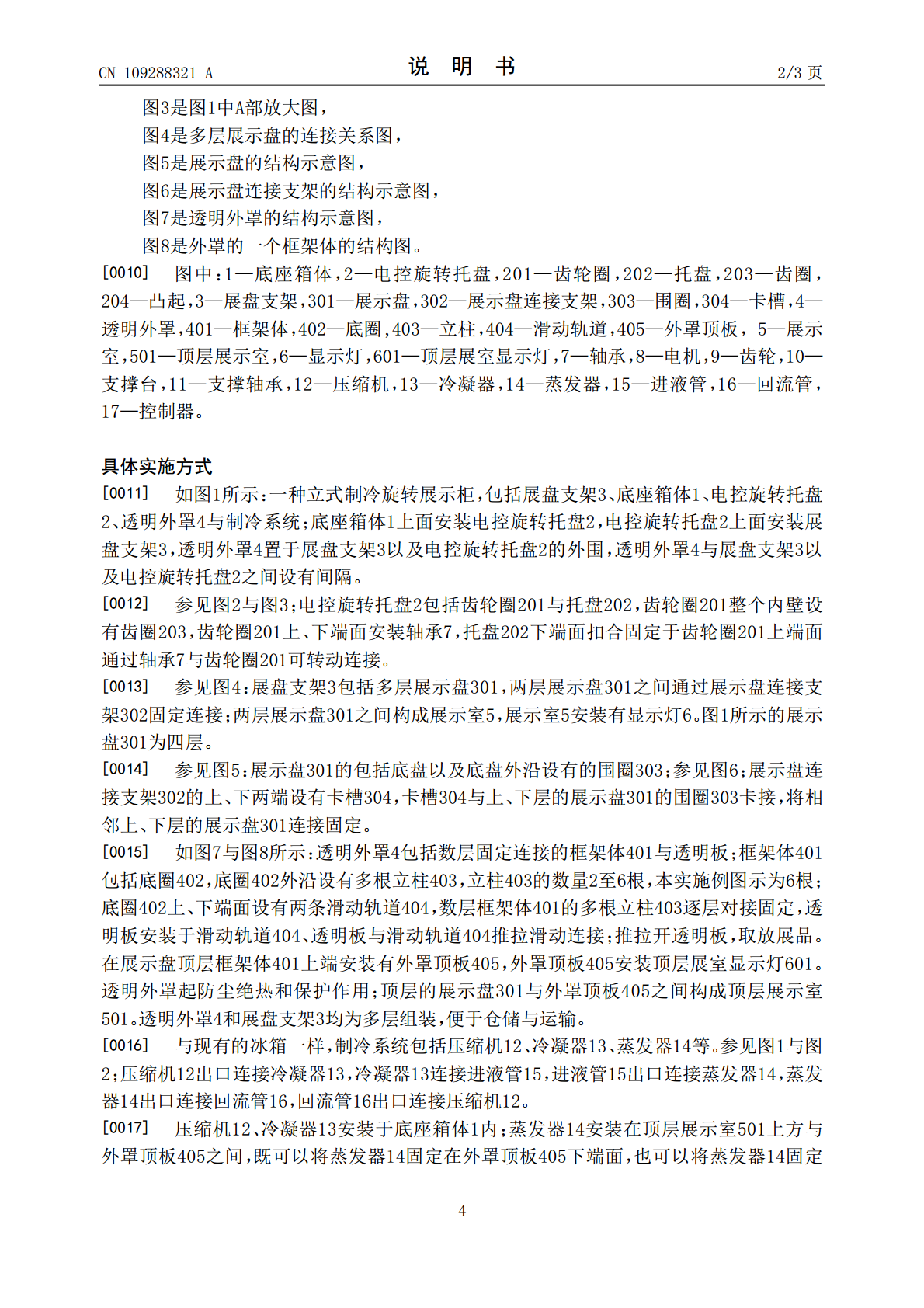

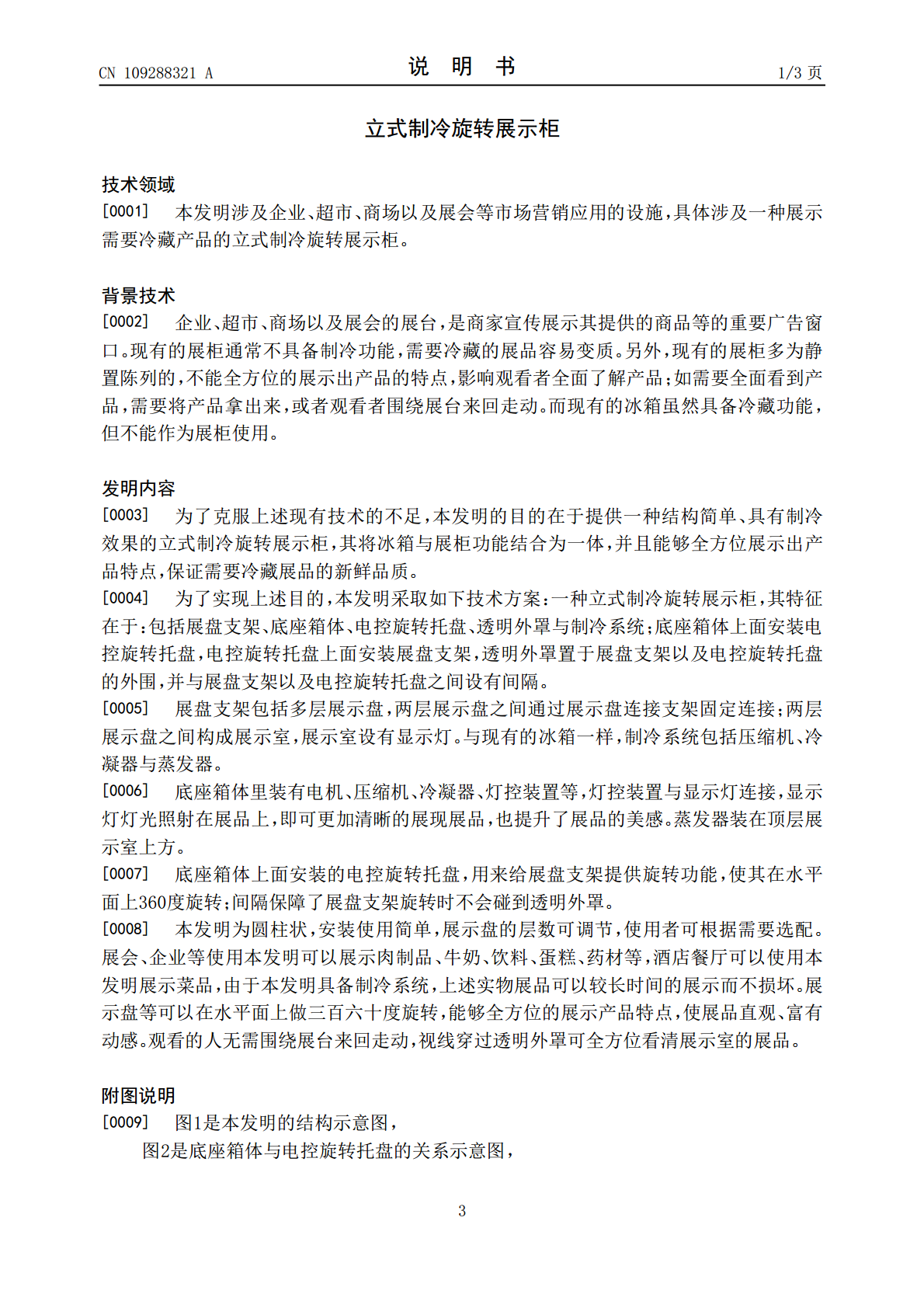

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109288321A(43)申请公布日2019.02.01(21)申请号201811154656.3(22)申请日2018.09.30(71)申请人查泰山地址730000甘肃省兰州市城关区皋兰路173号(72)发明人查泰山(74)专利代理机构甘肃省知识产权事务中心62100代理人刘继春(51)Int.Cl.A47F3/00(2006.01)A47F3/04(2006.01)A47F3/11(2006.01)A47F7/00(2006.01)权利要求书1页说明书3页附图6页(54)发明名称立式制冷旋转展示柜(57)摘要一种立式制冷旋转展示柜，它包括展盘支架、底座箱体、电控旋转托盘、透明外罩与制冷系统；底座箱体上面安装电控旋转托盘，电控旋转托盘上面安装展盘支架，透明外罩置于展盘支架以及电控旋转托盘的外围，并与展盘支架以及电控旋转托盘之间设有间隔。展示室设有显示灯。企业、超市、商场以及展会等使用本发明可以展示肉制品、牛奶、饮料、蛋糕、药材等，酒店餐厅可以使用本发明展示菜品，由于本发明具备制冷系统，上述实物展品可以较长时间的展示而不损坏。展柜可以在水平面上做三百六十度旋转，能够全方位的展示产品特点，使展品富有动感。观看的人无需围绕展台来回走动，视线穿过透明外罩可全方位看清展示室的展品。CN109288321ACN109288321A权利要求书1/1页1.一种立式制冷旋转展示柜，其特征在于：包括展盘支架（3）、底座箱体（1）、电控旋转托盘（2）、透明外罩（4）与制冷系统；底座箱体（1）上面安装电控旋转托盘（2），电控旋转托盘（2）上面安装展盘支架（3），透明外罩（4）置于展盘支架（3）以及电控旋转托盘（2）的外围，透明外罩（4）与展盘支架（3）以及电控旋转托盘（2）之间设有间隔。2.如权利要求1所述的一种立式制冷旋转展示柜，其特征在于：电控旋转托盘（2）包括齿轮圈（201）与托盘（202），齿轮圈（201）整个内壁设有齿圈（203），齿轮圈（201）上、下端面安装轴承（7），托盘（202）下端面扣合固定于齿轮圈（201）上端面通过轴承（7）与齿轮圈（201）可转动连接。3.如权利要求2所述的一种立式制冷旋转展示柜，其特征在于：底座箱体（1）内安装有电机（8），电机（8）输出端连接有齿轮（9），齿轮（9）与齿圈（203）啮合连接。4.如权利要求3所述的一种立式制冷旋转展示柜，其特征在于：展盘支架（3）包括多层展示盘（301），两层展示盘（301）之间通过展示盘连接支架（302）固定连接；两层展示盘（301）之间构成展示室（5），展示室（5）安装有显示灯（6）。5.如权利要求4所述的一种立式制冷旋转展示柜，其特征在于：展示盘（301）包括底盘以及底盘外沿设有的围圈（303）；展示盘连接支架（302）的上、下两端设有卡槽（304），卡槽（304）与上、下层的展示盘（301）的围圈（303）卡接，将相邻上、下层的展示盘（301）连接固定。6.如权利要求5所述的一种立式制冷旋转展示柜，其特征在于：制冷系统包括压缩机（12）、冷凝器（13）、蒸发器（14）；压缩机（12）出口连接冷凝器（13），冷凝器（13）连接进液管（15），进液管（15）出口连接蒸发器（14），蒸发器（14）出口连接回流管（16），回流管（16）出口连接压缩机（12）。7.如权利要求6所述的一种立式制冷旋转展示柜，其特征在于：透明外罩（4）包括数层固定连接的框架体（401）与透明板；框架体（401）包括底圈（402），底圈（402）外沿设有多根立柱（403），底圈（402）上、下端面设有两条滑动轨道（404），数层框架体（401）的多根立柱（403）逐层对接固定，透明板安装于滑动轨道（404）、透明板与滑动轨道（404）推拉滑动连接；在展示盘顶层框架体（401）上端安装有外罩顶板（405），外罩顶板（405）安装顶层展室显示灯（601）。8.如权利要求7所述的一种立式制冷旋转展示柜，其特征在于：压缩机（12）、冷凝器（13）安装于底座箱体（1）内；蒸发器14安装在顶层展示室（501）上方与外罩顶板（405）之间。9.如权利要求8所述的一种立式制冷旋转展示柜，其特征在于：蒸发器（14）固定在外罩顶板（405）下端面或固定在顶层框架体的顶层立柱上；立柱（403）制作成腔体结构，进液管（15）与回流管（16）安装于立柱（403）的腔体。10.如权利要求9所述的一种立式制冷旋转展示柜，其特征在于：底座箱体（1）中心设有支撑台（10），支撑台（10）上面安装有支撑轴承（11），托盘（202）下端面中心设有凸起（204），凸起（204）安装于支撑轴承（11）。2CN109288321A说明书1/3页立式制冷旋转展
