一种新型超薄反光材料及其制备方法.pdf

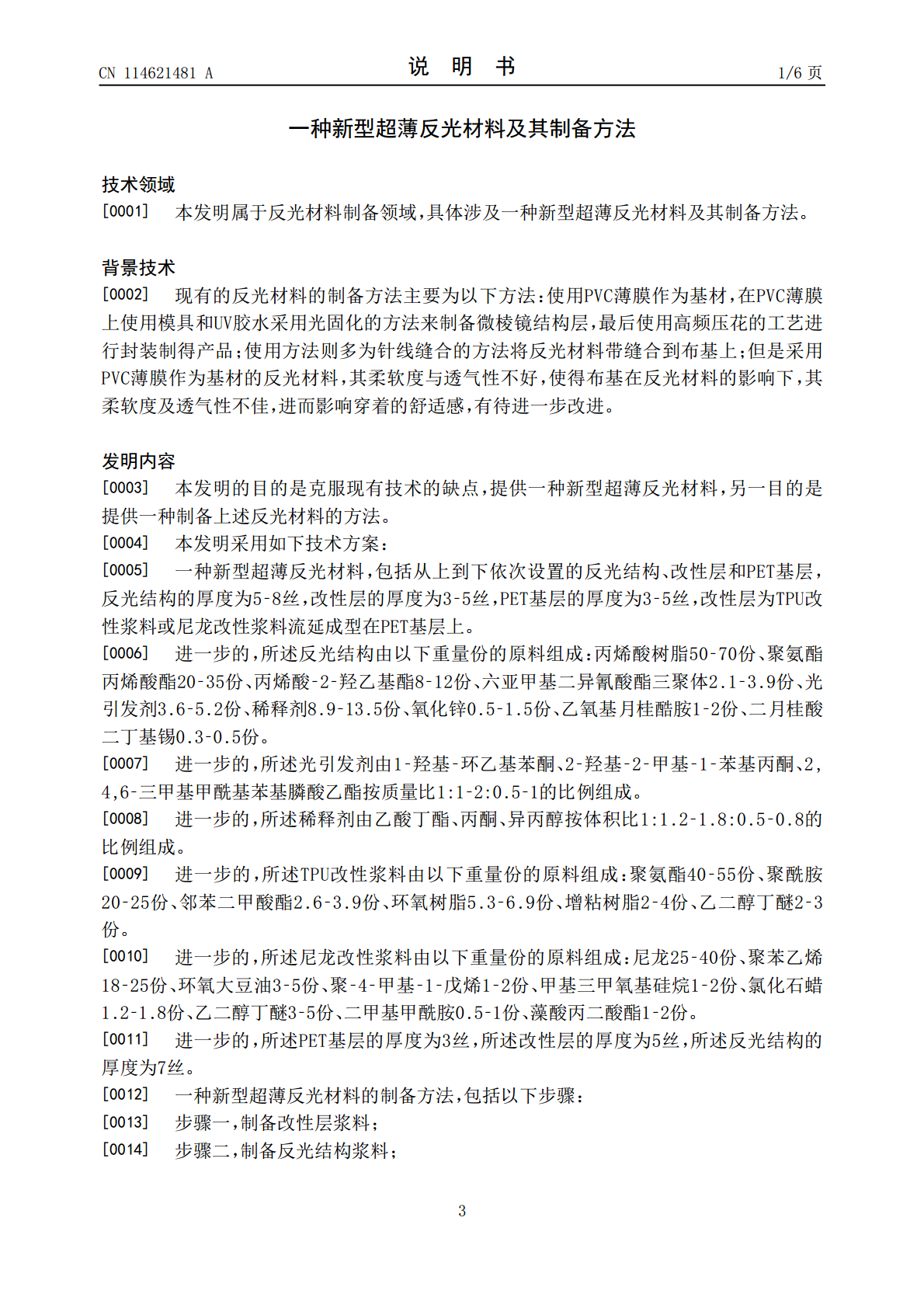

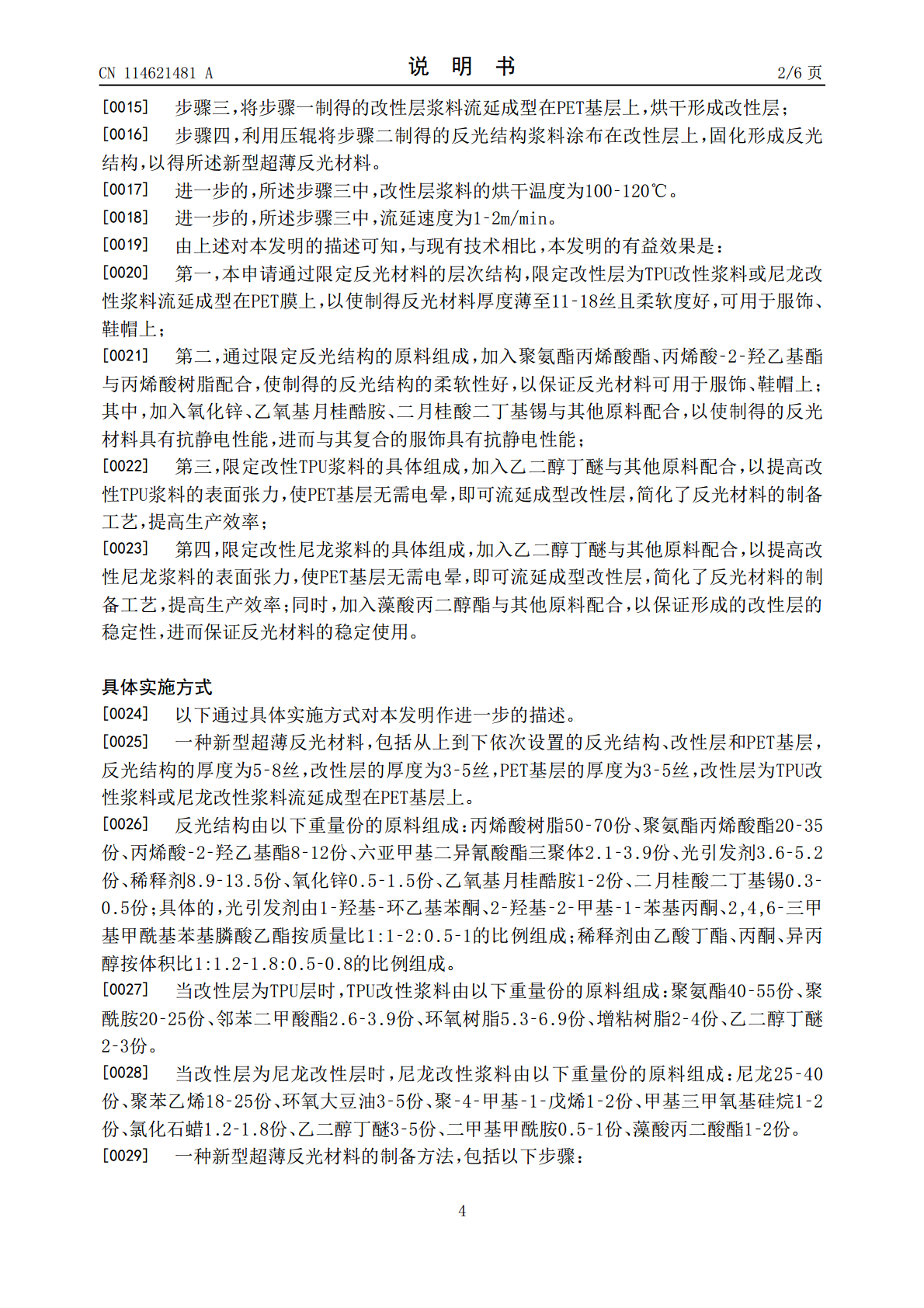

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114621481A(43)申请公布日2022.06.14(21)申请号202210193888.XC09D177/00(2006.01)(22)申请日2022.03.01C09D125/06(2006.01)C09D133/00(2006.01)(71)申请人晋江联兴反光材料有限公司C09D5/33(2006.01)地址362000福建省泉州市晋江市陈埭镇C09D7/61(2018.01)南霞美工业区C09D7/65(2018.01)(72)发明人杨帆(74)专利代理机构泉州君典专利代理事务所(普通合伙)35239专利代理师王清燕(51)Int.Cl.C08J7/04(2020.01)C08J7/044(2020.01)C08L67/02(2006.01)C09D175/04(2006.01)C09D7/63(2018.01)权利要求书1页说明书6页(54)发明名称一种新型超薄反光材料及其制备方法(57)摘要一种新型超薄反光材料及其制备方法，反光材料包括从上到下依次设置的反光结构、改性层和PET基层，反光结构的厚度为5‑8丝，改性层的厚度为3‑5丝，PET基层的厚度为3‑5丝，改性层为TPU改性浆料或尼龙改性浆料流延成型在PET基层上，本申请通过限定反光材料的层次结构，限定改性层为TPU改性浆料或尼龙改性浆料流延成型在PET膜上，以使制得反光材料厚度薄至11‑18丝且柔软度好，可用于服饰、鞋帽上。CN114621481ACN114621481A权利要求书1/1页1.一种新型超薄反光材料，其特征在于：包括从上到下依次设置的反光结构、改性层和PET基层，反光结构的厚度为5‑8丝，改性层的厚度为3‑5丝，PET基层的厚度为3‑5丝，改性层为TPU改性浆料或尼龙改性浆料流延成型在PET基层上。2.根据权利要求1所述的一种新型超薄反光材料，其特征在于：所述反光结构由以下重量份的原料组成：丙烯酸树脂50‑70份、聚氨酯丙烯酸酯20‑35份、丙烯酸‑2‑羟乙基酯8‑12份、六亚甲基二异氰酸酯三聚体2.1‑3.9份、光引发剂3.6‑5.2份、稀释剂8.9‑13.5份、氧化锌0.5‑1.5份、乙氧基月桂酷胺1‑2份、二月桂酸二丁基锡0.3‑0.5份。3.根据权利要求2所述的一种新型超薄反光材料，其特征在于：所述光引发剂由1‑羟基‑环乙基苯酮、2‑羟基‑2‑甲基‑1‑苯基丙酮、2,4,6‑三甲基甲酰基苯基膦酸乙酯按质量比1:1‑2:0.5‑1的比例组成。4.根据权利要求2所述的一种新型超薄反光材料，其特征在于：所述稀释剂由乙酸丁酯、丙酮、异丙醇按体积比1:1.2‑1.8:0.5‑0.8的比例组成。5.根据权利要求1所述的一种新型超薄反光材料，其特征在于：所述TPU改性浆料由以下重量份的原料组成：聚氨酯40‑55份、聚酰胺20‑25份、邻苯二甲酸酯2.6‑3.9份、环氧树脂5.3‑6.9份、增粘树脂2‑4份、乙二醇丁醚2‑3份。6.根据权利要求1所述的一种新型超薄反光材料，其特征在于：所述尼龙改性浆料由以下重量份的原料组成：尼龙25‑40份、聚苯乙烯18‑25份、环氧大豆油3‑5份、聚‑4‑甲基‑1‑戊烯1‑2份、甲基三甲氧基硅烷1‑2份、氯化石蜡1.2‑1.8份、乙二醇丁醚3‑5份、二甲基甲酰胺0.5‑1份、藻酸丙二酸酯1‑2份。7.根据权利要求1所述的一种新型超薄反光材料，其特征在于：所述PET基层的厚度为3丝，所述改性层的厚度为5丝，所述反光结构的厚度为7丝。8.一种新型超薄反光材料的制备方法，其特征在于：包括以下步骤：步骤一，制备改性层浆料；步骤二，制备反光结构浆料；步骤三，将步骤一制得的改性层浆料流延成型在PET基层上，烘干形成改性层；步骤四，利用压辊将步骤二制得的反光结构浆料涂布在改性层上，固化形成反光结构，以得所述新型超薄反光材料。9.根据权利要求8所述的一种新型超薄反光材料的制备方法，其特征在于：所述步骤三中，改性层浆料的烘干温度为100‑120℃。10.根据权利要求8所述的一种新型超薄反光材料的制备方法，其特征在于：所述步骤三中，流延速度为1‑2m/min。2CN114621481A说明书1/6页一种新型超薄反光材料及其制备方法技术领域[0001]本发明属于反光材料制备领域，具体涉及一种新型超薄反光材料及其制备方法。背景技术[0002]现有的反光材料的制备方法主要为以下方法：使用PVC薄膜作为基材，在PVC薄膜上使用模具和UV胶水采用光固化的方法来制备微棱镜结构层，最后使用高频压花的工艺进行封装制得产品；使用方法则多为针线缝合的方法将反光材料带缝合到布基上；但是采用PVC薄膜作为基材的反光材料，其柔软度与透气性不好，使得布基在反光材料的影响下，其柔软度及透气性不佳，
