一种粱门吊工作用平衡吊具.pdf

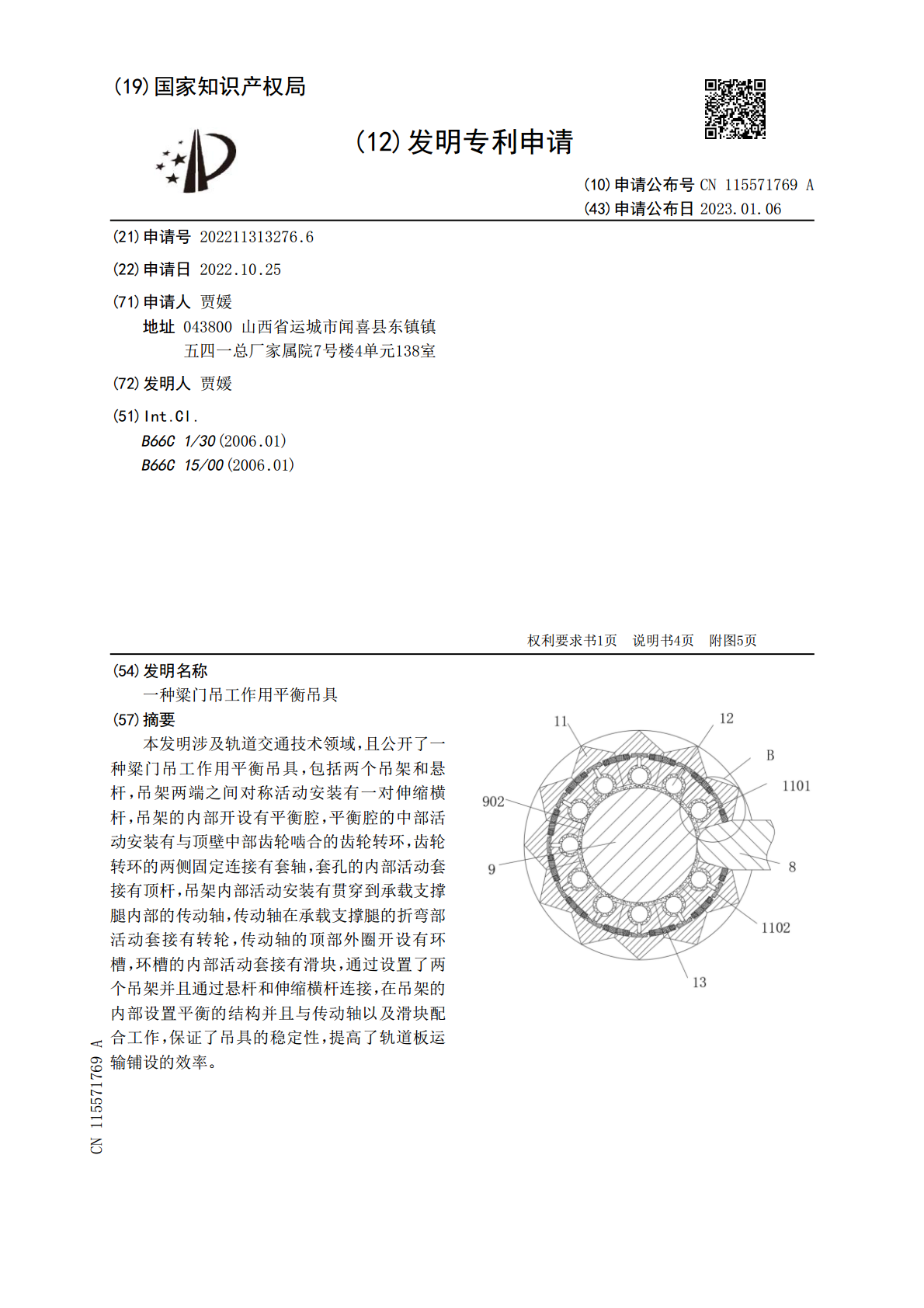

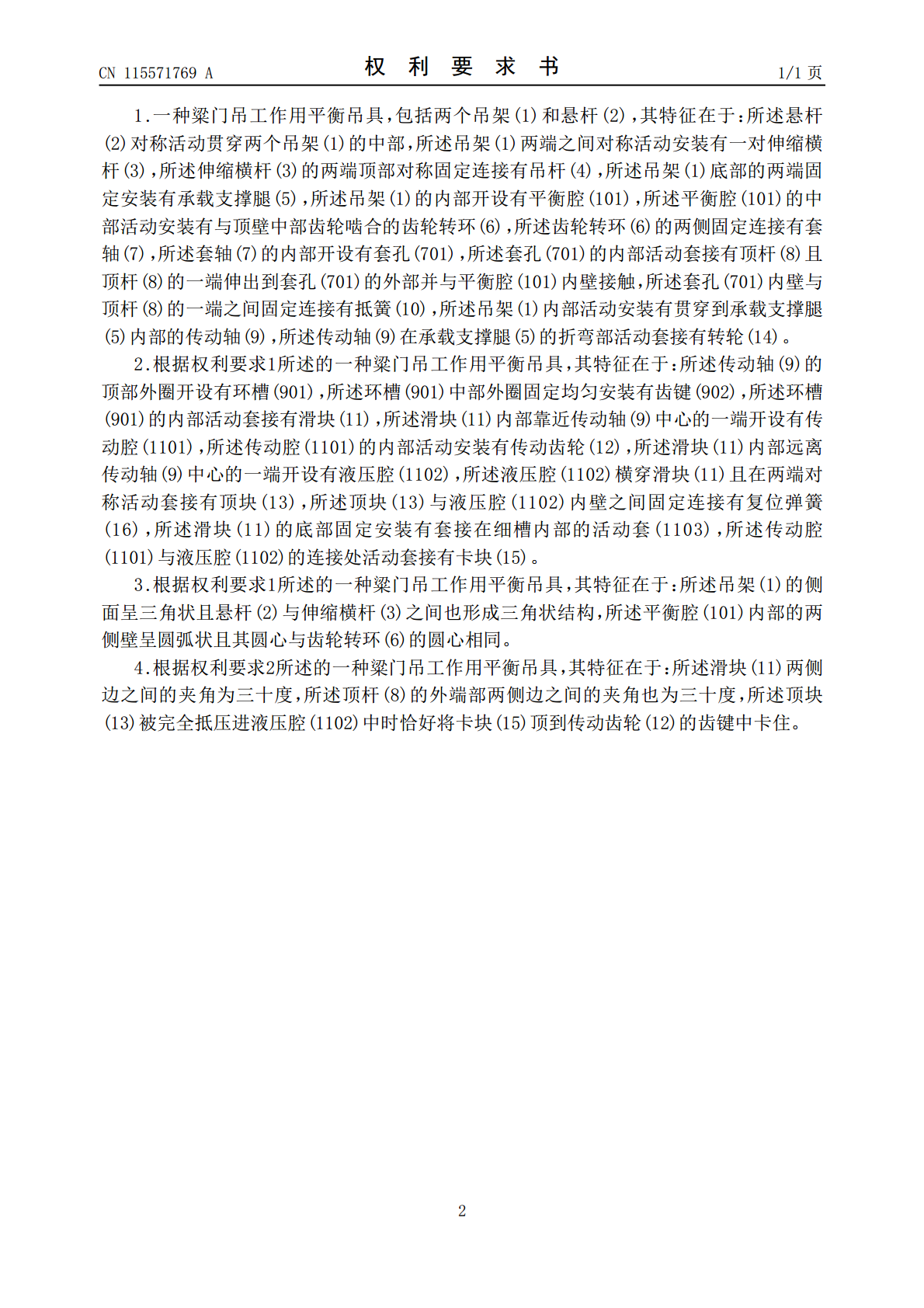

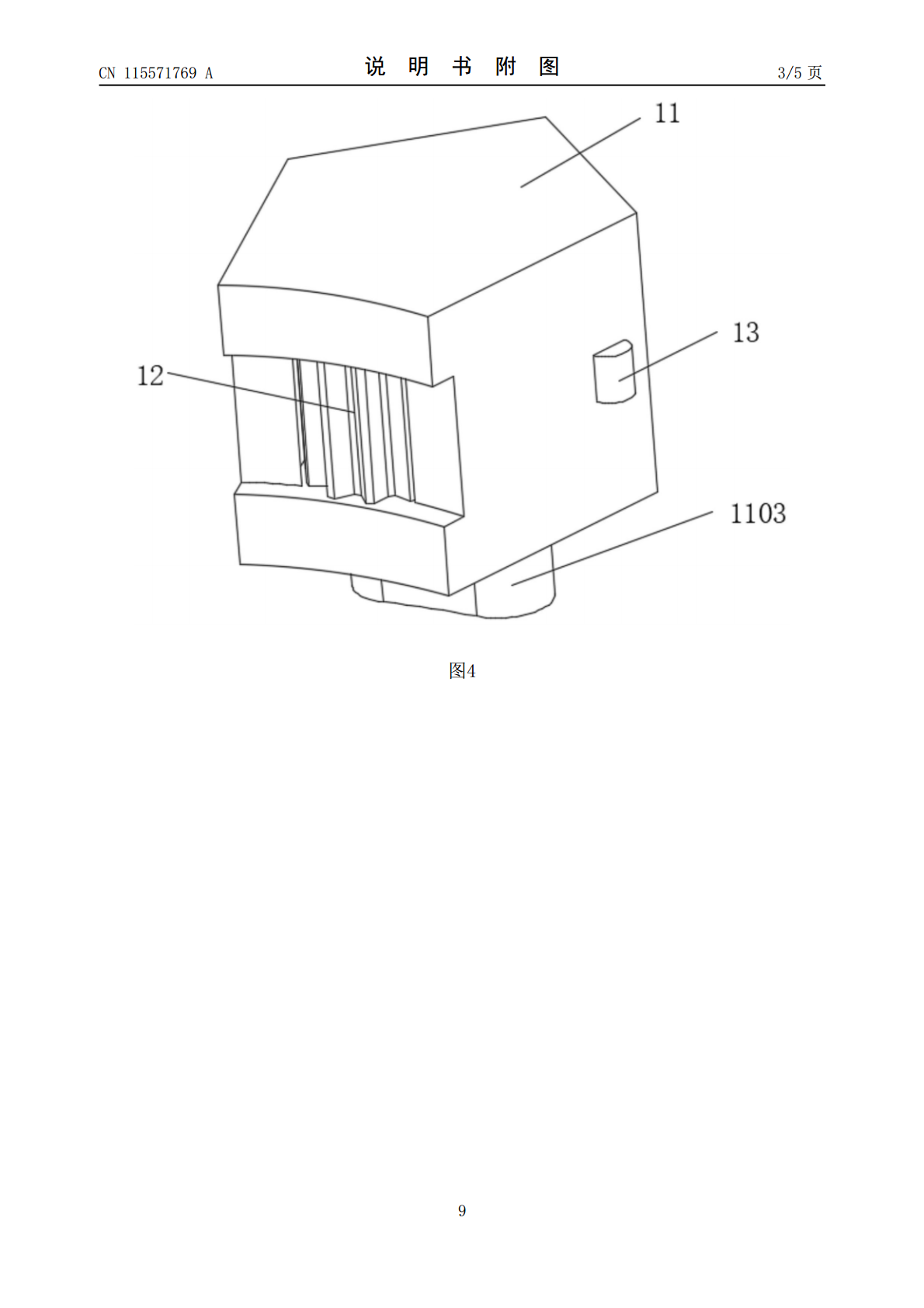

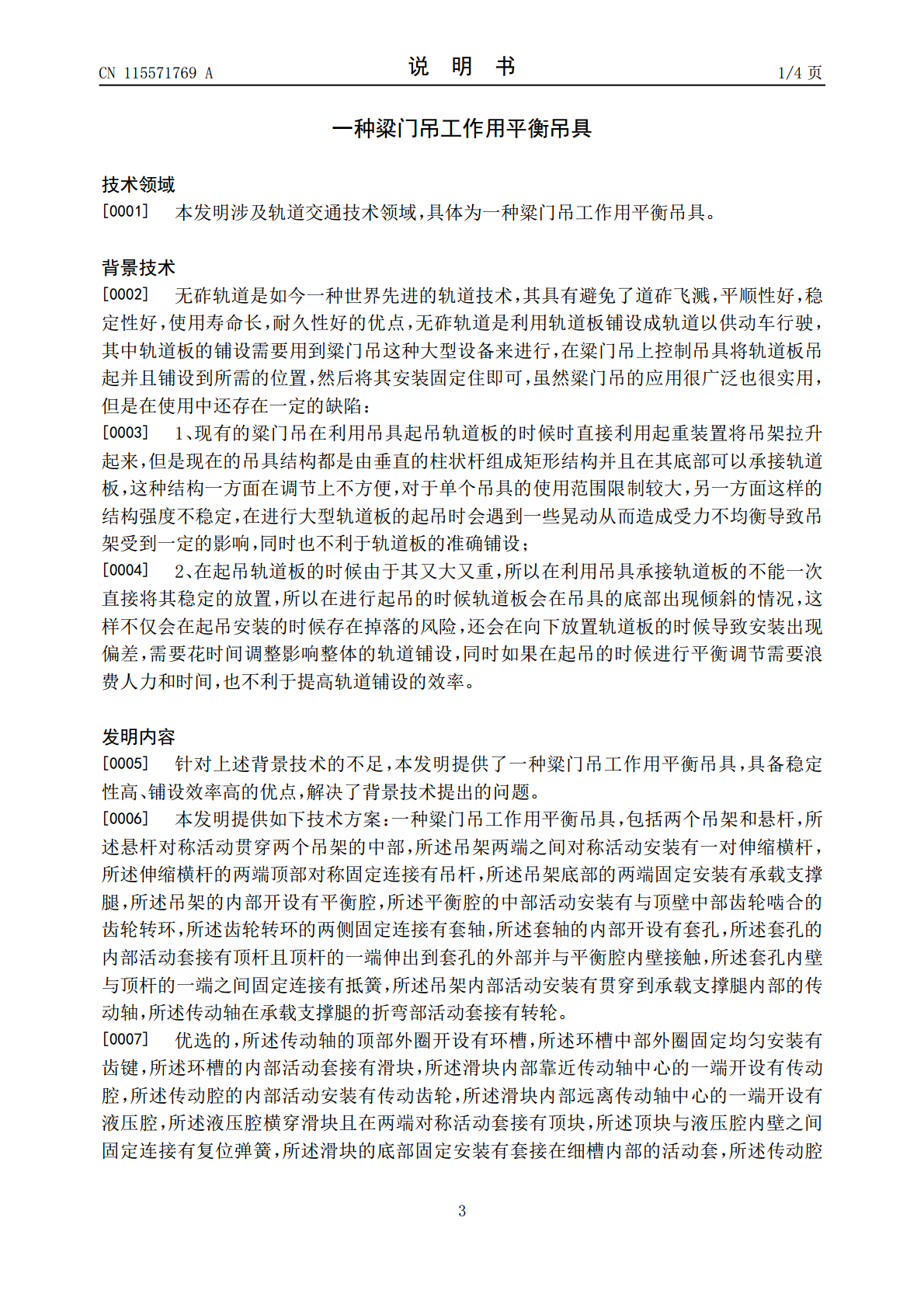

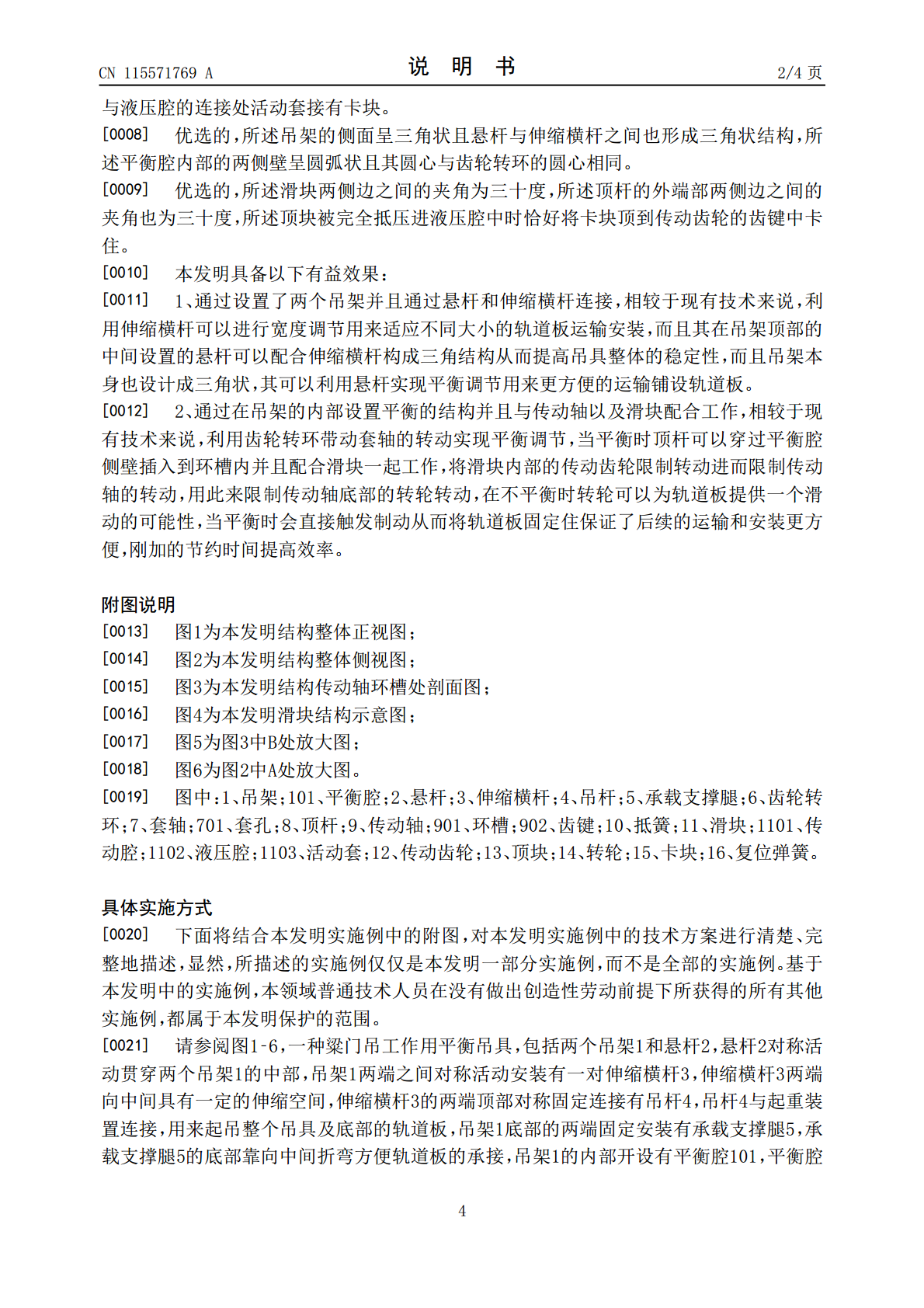

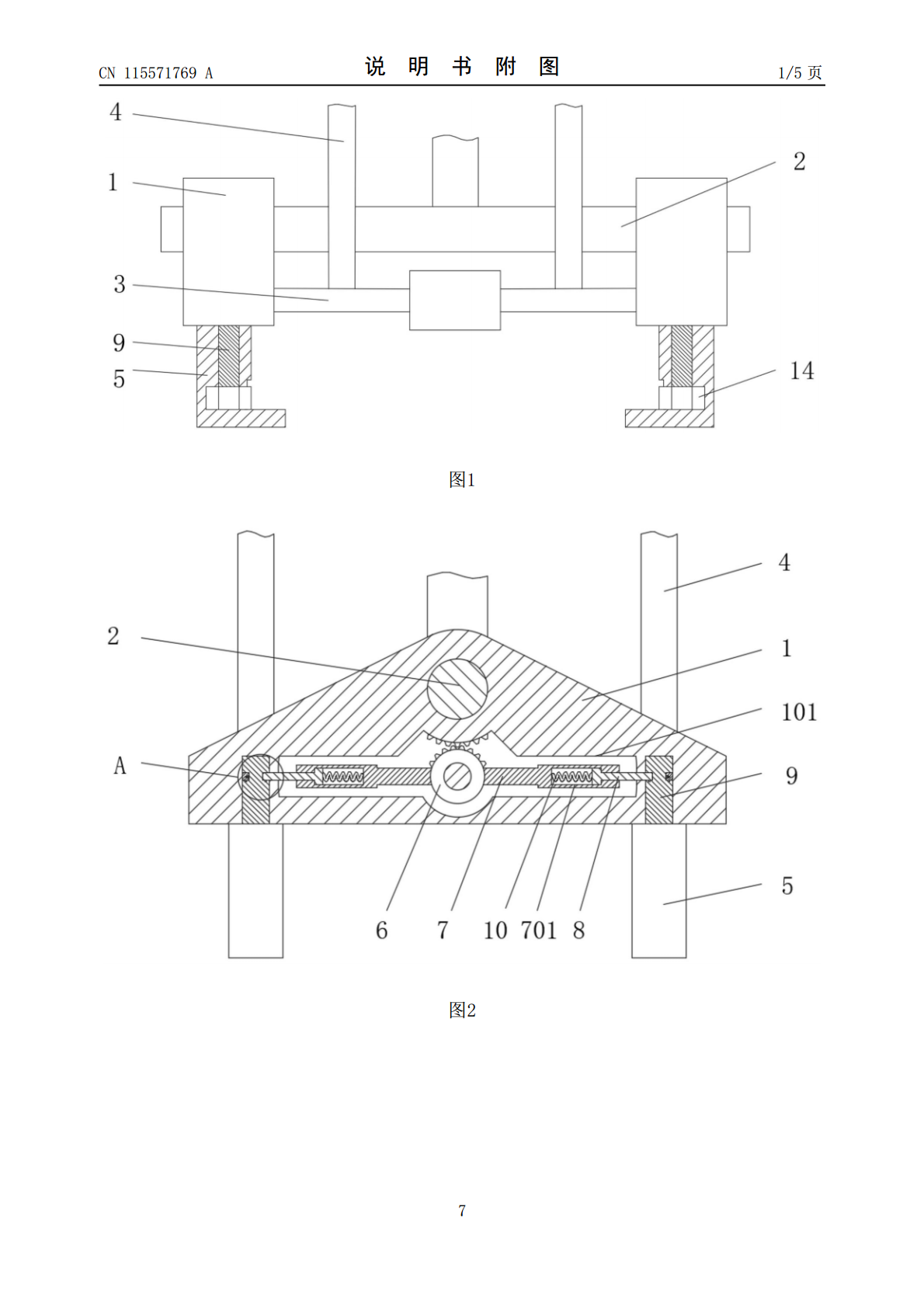

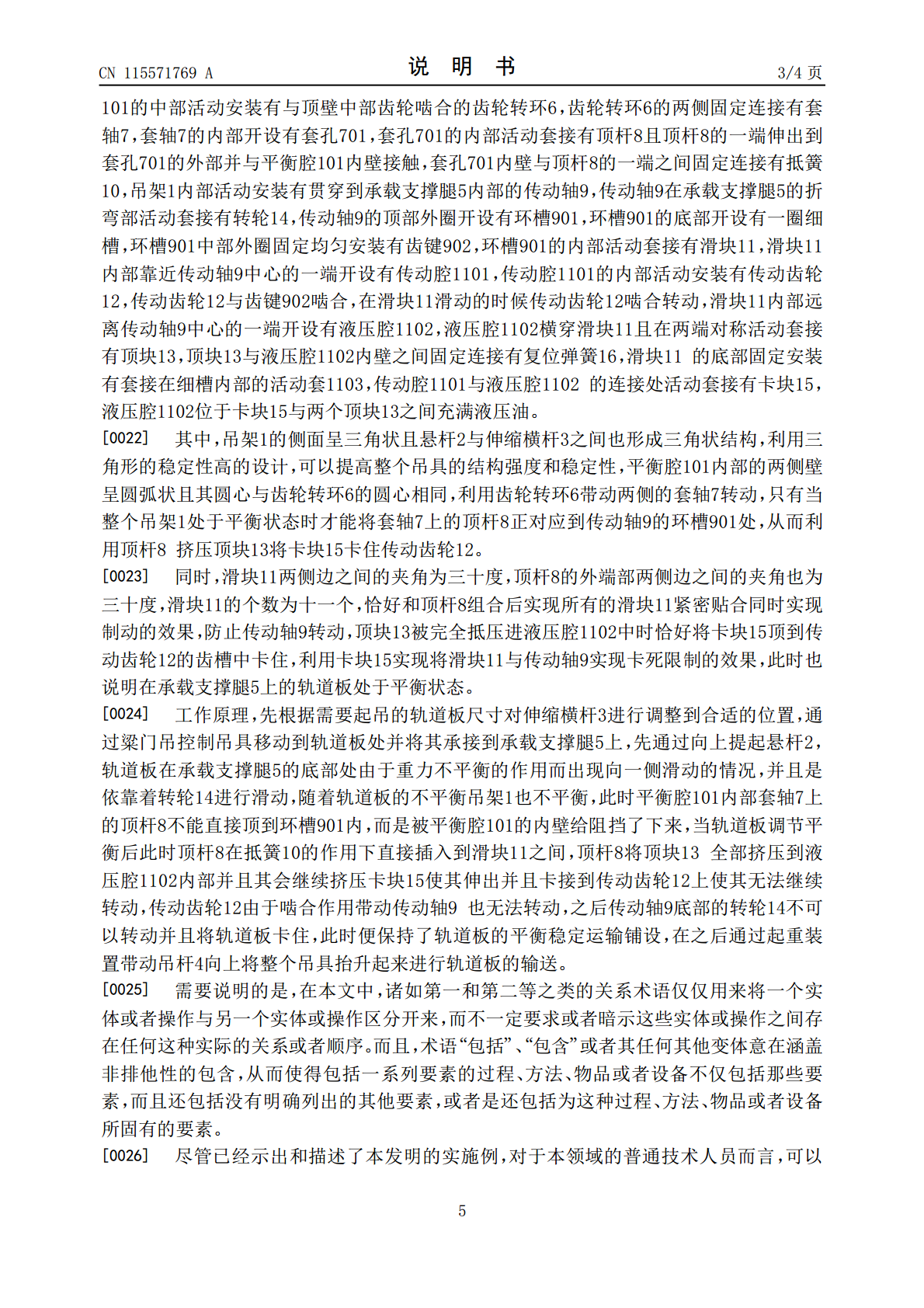

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115571769A(43)申请公布日2023.01.06(21)申请号202211313276.6(22)申请日2022.10.25(71)申请人贾媛地址043800山西省运城市闻喜县东镇镇五四一总厂家属院7号楼4单元138室(72)发明人贾媛(51)Int.Cl.B66C1/30(2006.01)B66C15/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种粱门吊工作用平衡吊具(57)摘要本发明涉及轨道交通技术领域，且公开了一种粱门吊工作用平衡吊具，包括两个吊架和悬杆，吊架两端之间对称活动安装有一对伸缩横杆，吊架的内部开设有平衡腔，平衡腔的中部活动安装有与顶壁中部齿轮啮合的齿轮转环，齿轮转环的两侧固定连接有套轴，套孔的内部活动套接有顶杆，吊架内部活动安装有贯穿到承载支撑腿内部的传动轴，传动轴在承载支撑腿的折弯部活动套接有转轮，传动轴的顶部外圈开设有环槽，环槽的内部活动套接有滑块，通过设置了两个吊架并且通过悬杆和伸缩横杆连接，在吊架的内部设置平衡的结构并且与传动轴以及滑块配合工作，保证了吊具的稳定性，提高了轨道板运输铺设的效率。CN115571769ACN115571769A权利要求书1/1页1.一种粱门吊工作用平衡吊具，包括两个吊架(1)和悬杆(2)，其特征在于：所述悬杆(2)对称活动贯穿两个吊架(1)的中部，所述吊架(1)两端之间对称活动安装有一对伸缩横杆(3)，所述伸缩横杆(3)的两端顶部对称固定连接有吊杆(4)，所述吊架(1)底部的两端固定安装有承载支撑腿(5)，所述吊架(1)的内部开设有平衡腔(101)，所述平衡腔(101)的中部活动安装有与顶壁中部齿轮啮合的齿轮转环(6)，所述齿轮转环(6)的两侧固定连接有套轴(7)，所述套轴(7)的内部开设有套孔(701)，所述套孔(701)的内部活动套接有顶杆(8)且顶杆(8)的一端伸出到套孔(701)的外部并与平衡腔(101)内壁接触，所述套孔(701)内壁与顶杆(8)的一端之间固定连接有抵簧(10)，所述吊架(1)内部活动安装有贯穿到承载支撑腿(5)内部的传动轴(9)，所述传动轴(9)在承载支撑腿(5)的折弯部活动套接有转轮(14)。2.根据权利要求1所述的一种粱门吊工作用平衡吊具，其特征在于：所述传动轴(9)的顶部外圈开设有环槽(901)，所述环槽(901)中部外圈固定均匀安装有齿键(902)，所述环槽(901)的内部活动套接有滑块(11)，所述滑块(11)内部靠近传动轴(9)中心的一端开设有传动腔(1101)，所述传动腔(1101)的内部活动安装有传动齿轮(12)，所述滑块(11)内部远离传动轴(9)中心的一端开设有液压腔(1102)，所述液压腔(1102)横穿滑块(11)且在两端对称活动套接有顶块(13)，所述顶块(13)与液压腔(1102)内壁之间固定连接有复位弹簧(16)，所述滑块(11)的底部固定安装有套接在细槽内部的活动套(1103)，所述传动腔(1101)与液压腔(1102)的连接处活动套接有卡块(15)。3.根据权利要求1所述的一种粱门吊工作用平衡吊具，其特征在于：所述吊架(1)的侧面呈三角状且悬杆(2)与伸缩横杆(3)之间也形成三角状结构，所述平衡腔(101)内部的两侧壁呈圆弧状且其圆心与齿轮转环(6)的圆心相同。4.根据权利要求2所述的一种粱门吊工作用平衡吊具，其特征在于：所述滑块(11)两侧边之间的夹角为三十度，所述顶杆(8)的外端部两侧边之间的夹角也为三十度，所述顶块(13)被完全抵压进液压腔(1102)中时恰好将卡块(15)顶到传动齿轮(12)的齿键中卡住。2CN115571769A说明书1/4页一种粱门吊工作用平衡吊具技术领域[0001]本发明涉及轨道交通技术领域，具体为一种粱门吊工作用平衡吊具。背景技术[0002]无砟轨道是如今一种世界先进的轨道技术，其具有避免了道砟飞溅，平顺性好，稳定性好，使用寿命长，耐久性好的优点，无砟轨道是利用轨道板铺设成轨道以供动车行驶，其中轨道板的铺设需要用到粱门吊这种大型设备来进行，在粱门吊上控制吊具将轨道板吊起并且铺设到所需的位置，然后将其安装固定住即可，虽然粱门吊的应用很广泛也很实用，但是在使用中还存在一定的缺陷：[0003]1、现有的粱门吊在利用吊具起吊轨道板的时候时直接利用起重装置将吊架拉升起来，但是现在的吊具结构都是由垂直的柱状杆组成矩形结构并且在其底部可以承接轨道板，这种结构一方面在调节上不方便，对于单个吊具的使用范围限制较大，另一方面这样的结构强度不稳定，在进行大型轨道板的起吊时会遇到一些晃动从而造成受力不均衡导致吊架受到一定的影响，同时也不利于轨道板的准确铺设；[0004]2、在起吊轨道板的时候由于其又大又
