改性聚氨酯高级木器漆.pdf

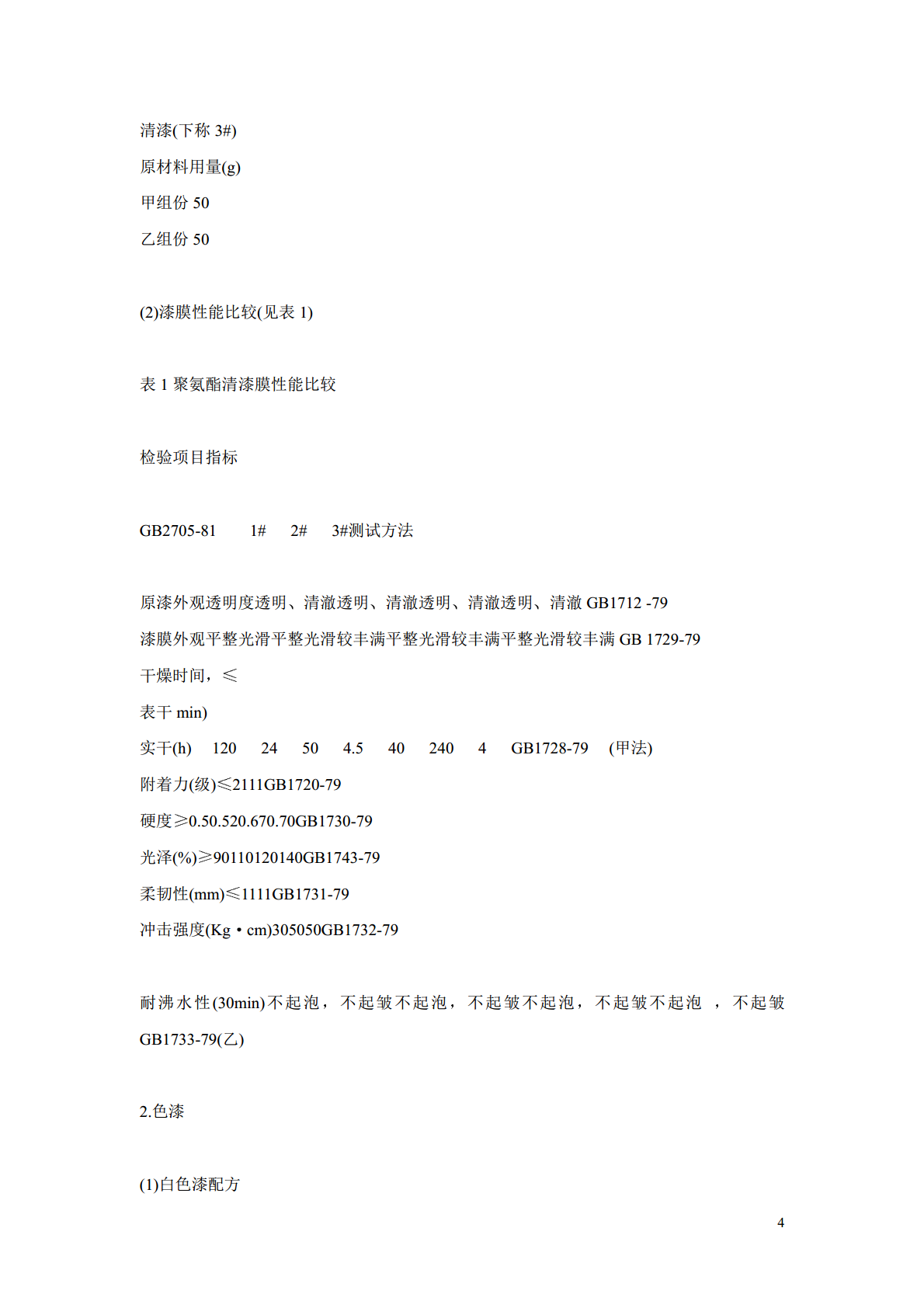

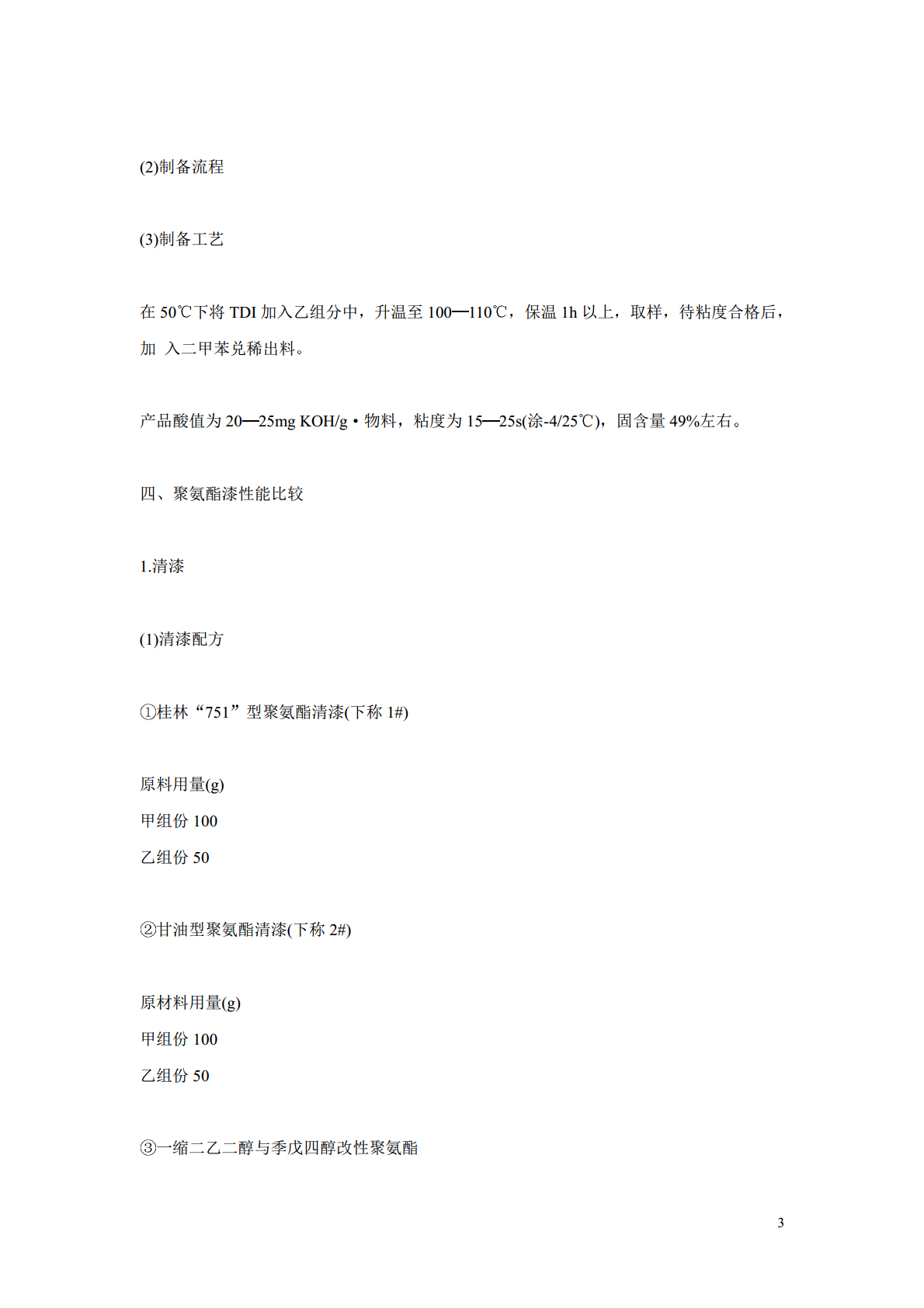

改性聚氨酯高级木器漆张强等一前言近年来聚氨酯漆发展很快尤其是用于木器涂装的聚氨酯漆更是如此聚氨酯漆具有干燥快漆膜光亮丰满等优点普遍受到用户欢迎目前市场上的木器用聚氨酯漆主要采用蓖麻油甘油松香苯酐制取的多羟基的低分子量聚酯为乙组分再按一定比例与含有异氰酸酯基的预聚体的甲组分配合制得的清漆和色漆该工艺制得的聚氨酯漆漆膜丰满度往往不大好气味大对人有剌激作用沿海厂家引进意大利等国的工艺生产的聚氨酯漆质量较好但其对原料质量要求较高工艺条件控制严格成本较高价格较贵我们采用一缩二乙醇与季戊四醇替代甘油生产的改性聚氨酯高级木器漆其漆膜光亮丰满施工性好且经济效益明显提高受到用户欢迎二改性机理1.一缩二乙二醇替代甘油与蓖麻油的醇解反应产物减少了仲羟基增加了醚键2.季戊四醇替代甘油与蓖麻油的醇解反应产物增加了伯羟基提高了活性三实验1.多羟基低分子量聚酯乙组分的制备(1)实验配方1原材料规格用量(W%)蓖麻油国产双漂28.20松香国产特级22.30苯酐进口24.80一缩二乙二醇国产13.90季戊四醇国产10.802.制备流程(3)制备工艺将配方量的蓖麻油松香一缩二乙二醇投入反应器中升温至80100待松香溶解后加入季戊四醇升温至190240保温2h当物料酸值降到一定程度后加入苯酐及回流用二甲苯在210240间保温进行酯化反应直至合格最后加入溶剂二甲苯兑稀后出料产品酸值一般在410mgKOH/g物料粘度控制在1540s(涂-4/25)固体份含量49%左右2.含异氰酸基预聚物甲组分的制备(1)实验配方原材料规格用量(W%)乙组分自产70TDI进口302(2)制备流程(3)制备工艺在50下将TDI加入乙组分中升温至100110保温1h以上取样待粘度合格后加入二甲苯兑稀出料产品酸值为2025mgKOH/g物料粘度为1525s(涂-4/25)固含量49%左右四聚氨酯漆性能比较1.清漆(1)清漆配方桂林751型聚氨酯清漆(下称1#)原料用量(g)甲组份100乙组份50甘油型聚氨酯清漆(下称2#)原材料用量(g)甲组份100乙组份50一缩二乙二醇与季戊四
