农配网线路搭建旁路用柔性电缆及其制备方法.pdf

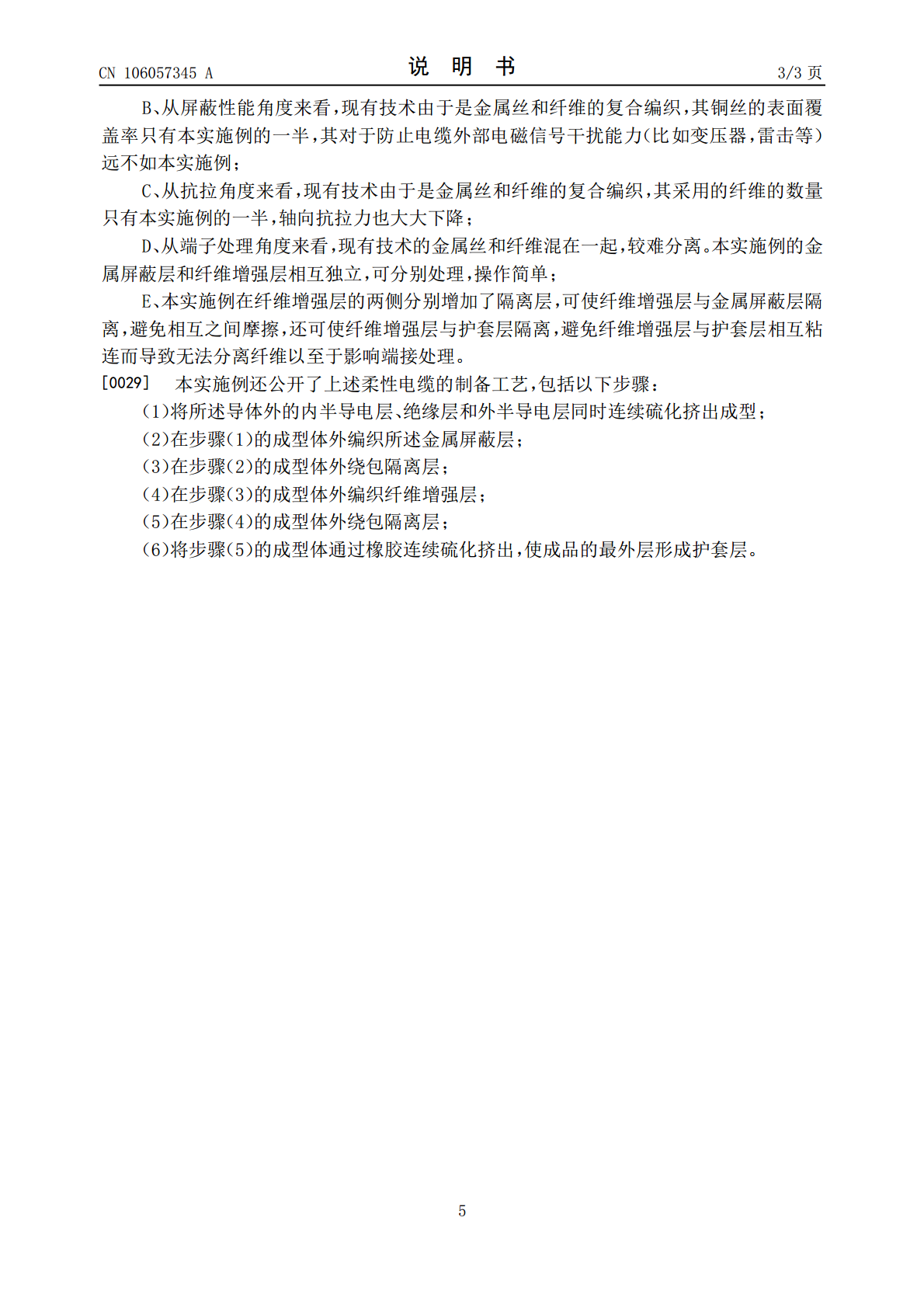

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106057345A(43)申请公布日2016.10.26(21)申请号201610679790.X(51)Int.Cl.(22)申请日2016.08.18H01B9/02(2006.01)H01B7/04(2006.01)(71)申请人国网湖南省电力公司带电作业中心H01B7/17(2006.01)地址410100湖南省长沙市经济开发区漓H01B7/18(2006.01)湘中路8号H01B13/14(2006.01)申请人国网湖南省电力公司H01B13/24(2006.01)国家电网公司H01B13/26(2006.01)湖南太平昌盛电器有限公司(72)发明人刘夏清邹德华牛捷隆晨海唐力章健军肖荣贵严成夏增明欧乃成(74)专利代理机构长沙永星专利商标事务所(普通合伙)43001代理人邓淑红权利要求书1页说明书3页附图2页(54)发明名称农配网线路搭建旁路用柔性电缆及其制备方法(57)摘要本发明公开了一种农配网线路搭建旁路用柔性电缆及其制备方法，从内往外包括依次包覆导体的内半导电层、绝缘层、外半导电层、屏蔽层和护套层。屏蔽层和护套层之间还设置有纤维增强层，通过纤维增强层来增强电缆布缆时承受轴向拉力的能力。在屏蔽层外增设了纤维增强层，纤维增强层采用Kelvar纤维增强编织以使电缆自身承受布缆时的轴向拉力。跟现有技术相比，由于旁路电缆自身可承受布缆时的拉力，在将旁路电缆直接铺设于农配网的杆塔上时，就可减小对杆塔的载荷。简化旁路电缆铺设工艺的同时保证杆塔的安全性。为了提高屏蔽层的屏蔽性能，将屏蔽层全部采用镀锡软铜丝编织，使铜丝的表面覆盖率提高一倍，大大提高旁路电缆对外部电磁信号的抗干扰能力。CN106057345ACN106057345A权利要求书1/1页1.一种农配网线路搭建旁路用柔性电缆，从内往外包括依次包覆导体的内半导电层、绝缘层、外半导电层、屏蔽层、和护套层，其特征在于：所述屏蔽层为金属屏蔽层，屏蔽层和护套层之间还设置有纤维编织层，通过纤维编织层来增强电缆布缆时承受轴向拉力的能力。2.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述纤维增强层采用Kelvar纤维料，在纤维增强层的两侧分别布置隔离层，隔离层采用无纺布绕包而成。3.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述屏蔽层采用镀锡软铜丝编织。4.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述导体采用柔软级镀锡多股绞合铜线。5.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述内半导电层的基料采用EPDM与硅橡胶共混。6.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述绝缘层采用EPDM橡胶材料。7.如权利要求4所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述导体表面绕包有隔离薄膜。8.如权利要求1所述的农配网线路搭建旁路用柔性电缆，其特征在于：所述护套层采用耐候性CPE橡胶材料。9.一种如制备权利要求2所述的农配网线路搭建旁路用柔性电缆的工艺，包括以下步骤：（1）将所述导体外的内半导电层、绝缘层和外半导电层同时连续硫化挤出成型；（2）在步骤（1）的成型体外编织所述金属屏蔽层；（3）在步骤（2）的成型体外绕包隔离层；（4）在步骤（3）的成型体外编织纤维增强层；（5）在步骤（4）的成型体外绕包隔离层；（6）将步骤（5）的成型体通过橡胶连续硫化挤出，使成品的最外层形成护套层。2CN106057345A说明书1/3页农配网线路搭建旁路用柔性电缆及其制备方法技术领域[0001]本发明涉及一种农配网线路，具体涉及一种农配网线路搭建旁路用柔性电缆及其制备方法。背景技术[0002]随着农村经济飞速发展及居民家用电器的逐年增多，配网不停电作业开始由城区配网向农配网推广。配网线路进行带电检修主要采用的是“旁路作业法”，其工作原理是通过一种柔性电力电缆、快速连接电缆接头和旁路开关在现场快速搭建一条临时旁路供电线路，跨接故障或待检修线路段。然后通过旁路开关操作，将电源引向临时旁路供电电缆线路，保持对用户不间断供电。再断开故障线路段电源，进入停电状态下检修，等检修完毕后再重新投入运行。[0003]目前的常规电缆只有一层屏蔽层，该屏蔽层采用镀锡铜丝+Kelvar纤维各半复合编织，金属丝和纤维在编织过程中会有相互作用的剪切力存在，由于金属丝的硬度要比纤维大，就存在金属丝容易把纤维割裂的缺陷；另一方面，复合编织的铜丝表面覆盖率小，其对于防止电缆外部电磁信号的干扰能力就比较差；复合编织的铜丝和纤维混在一起，较难分离，连接时操作繁琐，浪费时间；最主要的是复合编织采用的纤维数量较少，所以电缆的轴向抗拉力差，承受张力能力差。[0004]所以采用现有
