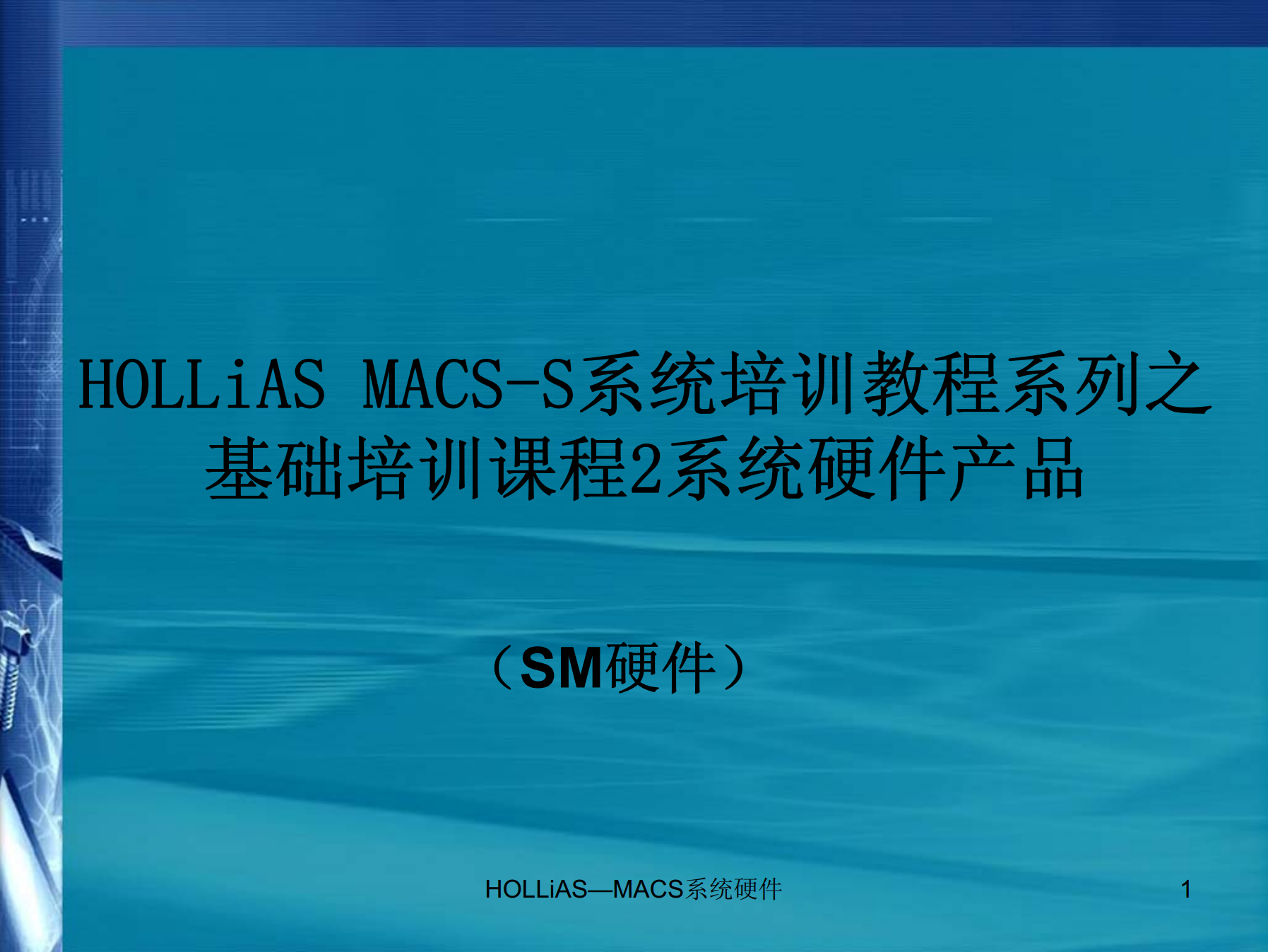

SM系列硬件产品清单及命名规则.pdf

槽位;从左到右安装2个SM900电源模块＋6个I/O模块＋2个SM201主控模块机笼SM12110槽位;从左到右安装2个SM900电源模块＋8个I/O模块主控模块SM201主频100MHz;16MB内存;8MBDOC;1MB带电池SRAM冗余以太网接口;冗余DP主站接口;低功耗、免风扇、热插拔SM203主频400MHz;128MB内存;16MBDOC;1MB带电池SRAM冗余以太网接口;冗余DP主站接口;低功耗、免风扇、热插拔电源模块SM900系统电源模块输入220VAC，输出24.5V×2A+5.1V×7A，每机笼1:1冗余配置SM902系统电源模块输入24VDC，输出5.1V×6A，每机笼1:1冗余配置SM91024VDC电源模块120W，带报警DO输出，可1:1冗余配置，机柜面板安装SM92048VDC电源模块120W，带报警DO输出，可1:1冗余配置，机柜面板安装SM932220V交流配电模块9通道，220VAC(-15%~+10%)，425×190×22（mm）SM932220V交流配电模块9通道，220VAC(-15%~+10%)，357×190×22（mm）SM934220VAC双路自动切换模块与交流触控器配合使用，＜190V断开，＞210V闭合SM94024V/48VDC电源分配板输入：4路24VDC，2路48VDC；输出6路24VDC，2路48VDCI/O模块注意：模块冗余时，每2块模块配1块冗余端子。类型I/O模块非冗余端子冗余端子功能说明SM4818通道电流型模拟量输入SM3480——4~20mA输入，电流输入冗余时不用SM481，而是用SM410＋SM3330冗余电流端子。SM4808通道电流型模拟量输入SM3480——4~20mA输入，带HART协议——SM3330冗余4~20mA输入，2线制或4线制变送器。SM4108通道电压型模拟量输入SM3310SM33400～5V/1~5V/0~10V输入SM4118通道模拟量输入SM3310——6路电流，2路电压，路间隔离AISM4128通道电压型模拟量输入——SM3412冗余0～5V输入，带HART协议SM3470——无冷端补偿，每模块8路TC输入。SM4708通道热电偶型模拟量输入(-10mv~+80mv)SM3471——带冷端补偿，每模块7路TC输入。无冷端补偿，每模块8路TC输入。SM4718通道热电偶型模拟量输入(-2.5mv~+20mv)SM3471——带冷端补偿，每模块7路TC输入。SM3470——无冷端补偿，每模块8路TC输入。SM4728通道热电偶型模拟量输入(-80mv~+80mv)SM3471——带冷端补偿，每模块7路TC输入。SM4306通道热电阻型模拟量输入SM3430——Cu50/Pt100，50～RTDSM4328通道热电阻型模拟量输入SM3432——Cu50/Pt100，0～400ΩSM5108通道电流型模拟量输出SM3510——4~20mA输出SM5118通道电流型输出SM3510——4~20mA输出，路间隔离AOSM5128通道电流型模拟量输出SM3510——4~20mA输出，带HART协议SM5206通道冗余电流型模拟量输出——SM3340冗余4~20mA输出，2块SM520配1块SM3340端子。SM3610——16通道24V触点型开关量输入SM61016通道24V触点型开关量输入SM3611——16通道220VAC触点型开关量输入DISM61816通道48V触点型开关量输入SM3610——SM361248V查询电源分配16通道48V触点型开关量输入SM3610——16通道24V触点型软对时SOE输入SM61116通道24V触点型SOE输入SM3613SOE对时脉冲分配15通道硬对时SOE输入，每15个SOE模块需要再加配1只FM197对时模块SM3610——SM361248V查询电源分配16通道48V触点型软对时SOE输入SOESM61916通道48V触点型SOE输入SM3613SOE对时脉冲分配15通道硬对时SOE输入，每15个SOE模块需要再加配1只FM197对时模块SM71016通道小型继电器输出SM3310——标配小型交直流继电器，50mA@30VDC/250VACSM3710——配SM3710端子模块：交流继电器开关量输出，继电器，容量1A@220VAC。SM3711——配SM3711端子模块：交流继电器开关量输出，再装配RP710024继电器，容量8A@30VDC。SM3712——配SM3712端子模块：交、直流通用固态继电器开关量输出，直流固态继电器：再装配CMX60D5，容量5A@0-60VDC；交流固态继电器：再装配CXE480D5，容量5A@220ACSM3713——配SM3713端子模块：交流继
