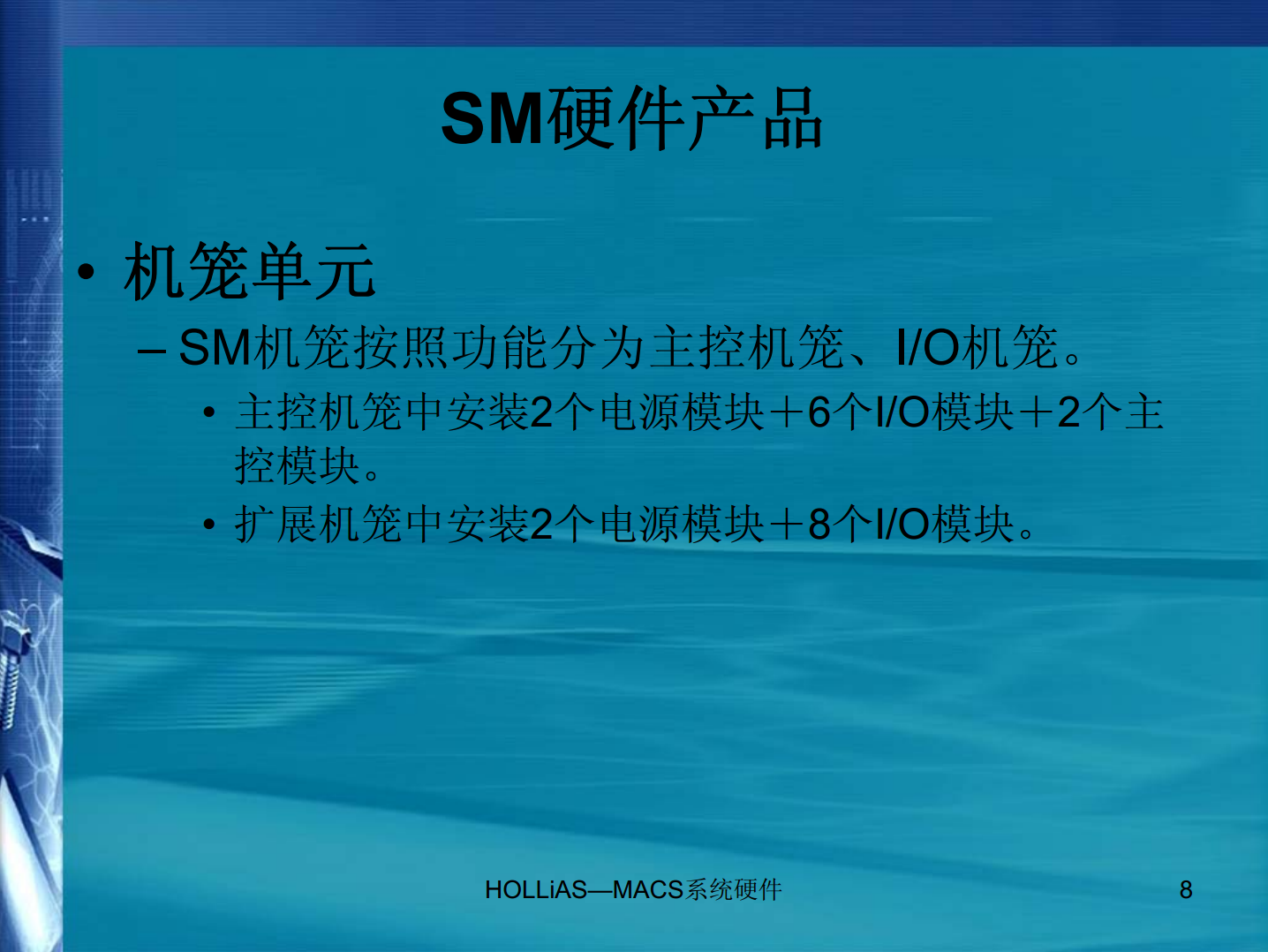

HOLLiASMACS-S系统培训教程系列之基础培训课程2系统硬件产品（SM硬件）HOLLiAS—MACS系统硬件1系统硬件产品部分重点内容和利时公司DCS的硬件产品SM系列介绍现场控制站MACS系统机柜PROFIBUS-DP在系统中的应用主控单元电源模块机笼单元常用I/O模块端子模块接地系统总结其他信息思考与练习HOLLiAS—MACS系统硬件2SM硬件系统概述•现场控制机柜（正面）–每个控制机柜正面安装机笼机笼之间的通讯联系通过预制电缆（SX00x/DB9）连接；每个控制机柜可以安装四至五个机笼；–每个机笼可以安装10个模块；HOLLiAS—MACS系统硬件3SM硬件系统概述–现场控制机柜（背面）–控制机柜背面有三列导轨可以安装45个100型端子模块（SM3xxx）或30个150型端子模块或15个300型端子模块。HOLLiAS—MACS系统硬件4SM硬件产品•现场控制机柜–机笼、端子模块安装在机柜FP069中。在机柜FP069中推荐的典型配置是正面安装4个机笼（极限情况可以装6个机笼但较为拥挤）机柜背面安装3列端子模块每列最多可以安装15块标准端子模块（标准端子的高度为100mm冗余端子的高度为150mm大继电器端子的高度为300mm）。–结构及安装尺寸•现场控制机柜为框式结构前后开门左右侧板可拆卸。机柜前后门下方设计有通风孔、防尘罩机柜顶部装有排风单元前门内侧设有文件架机柜顶部装有四个吊环。•机柜底座与机柜主体之间为橡胶绝缘。机柜底座有4个M12的地脚螺钉孔。HOLLiAS—MACS系统硬件58006502271210080045060054010901656
