一种蔬菜保鲜箱.pdf

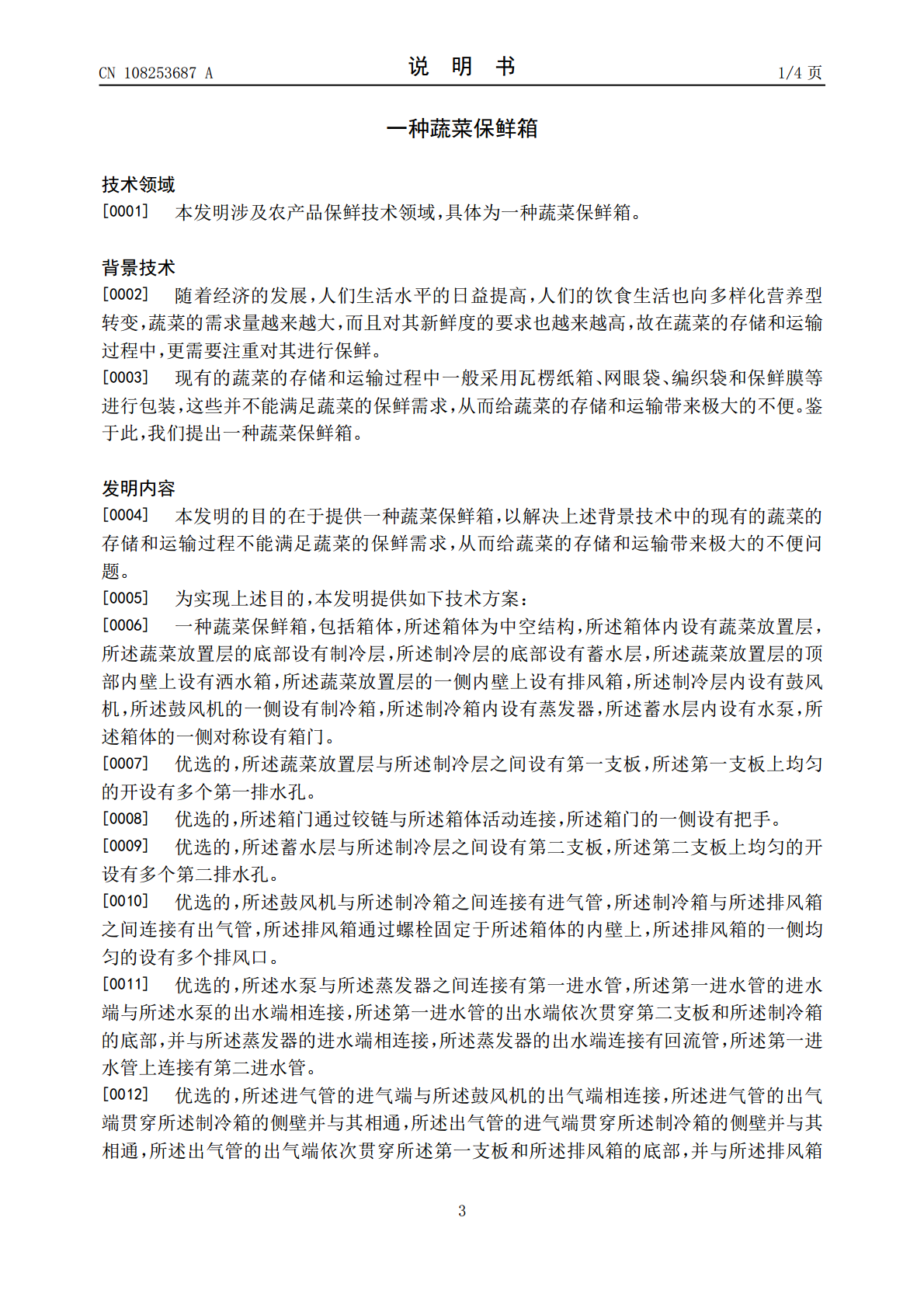

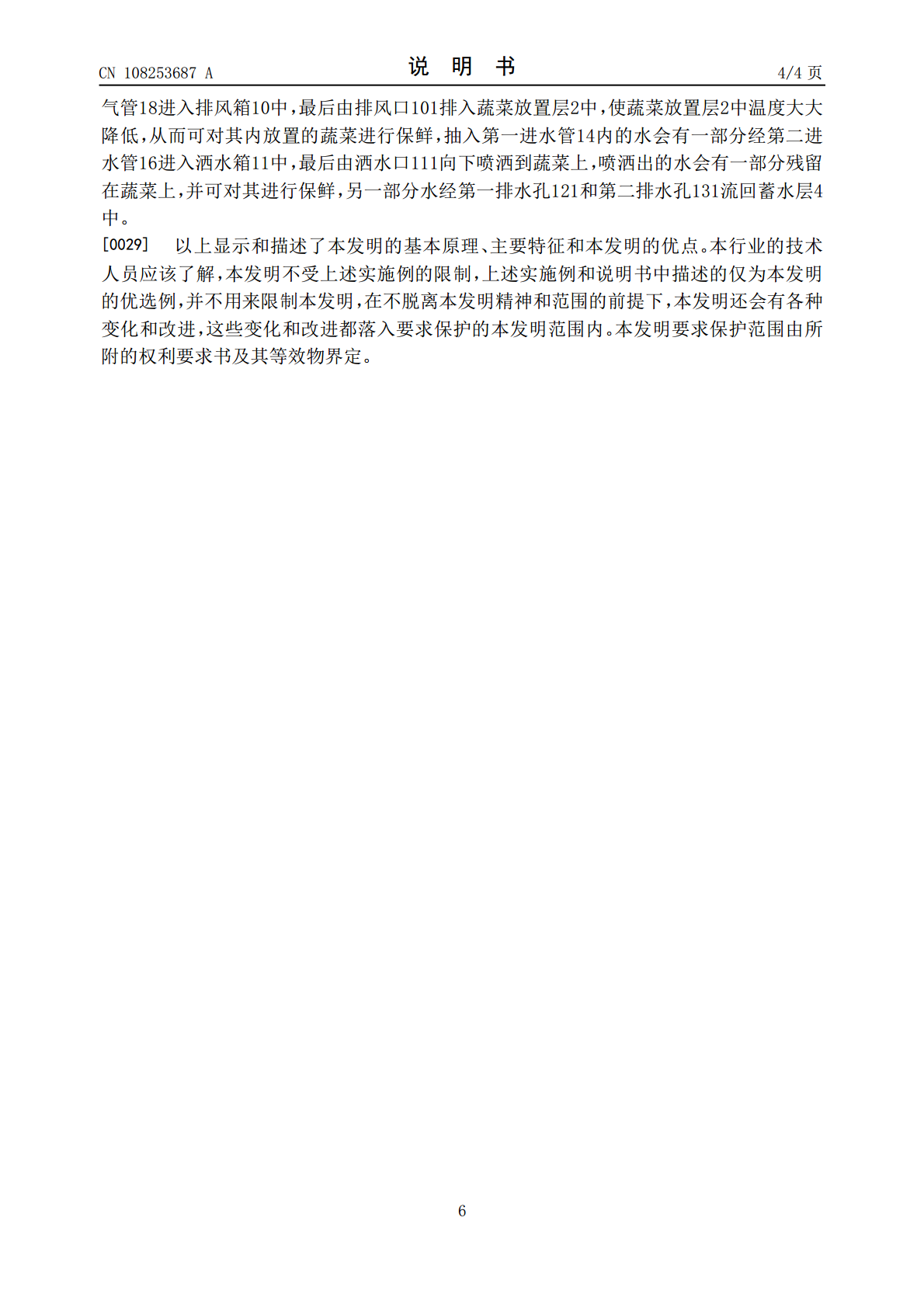

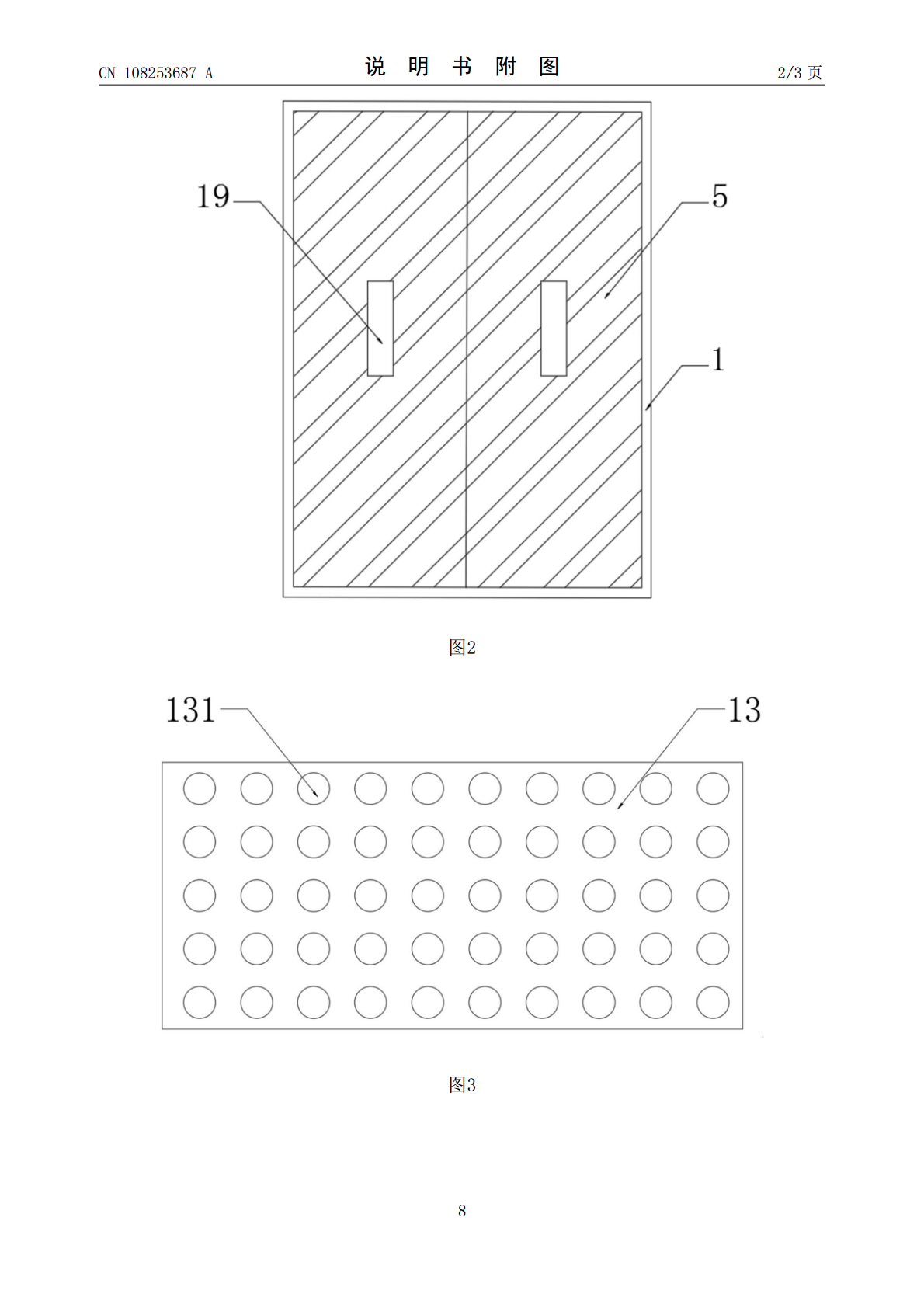

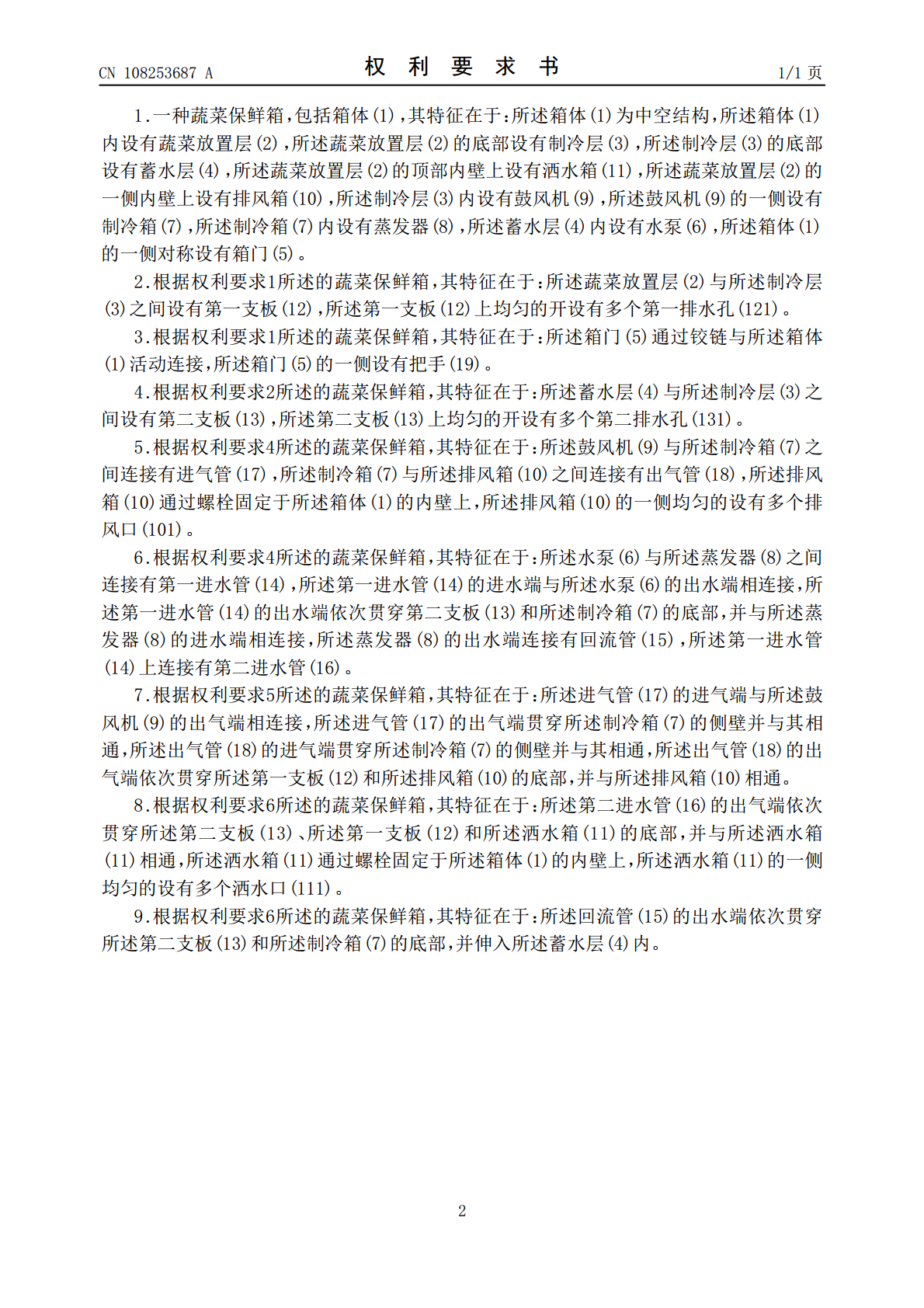

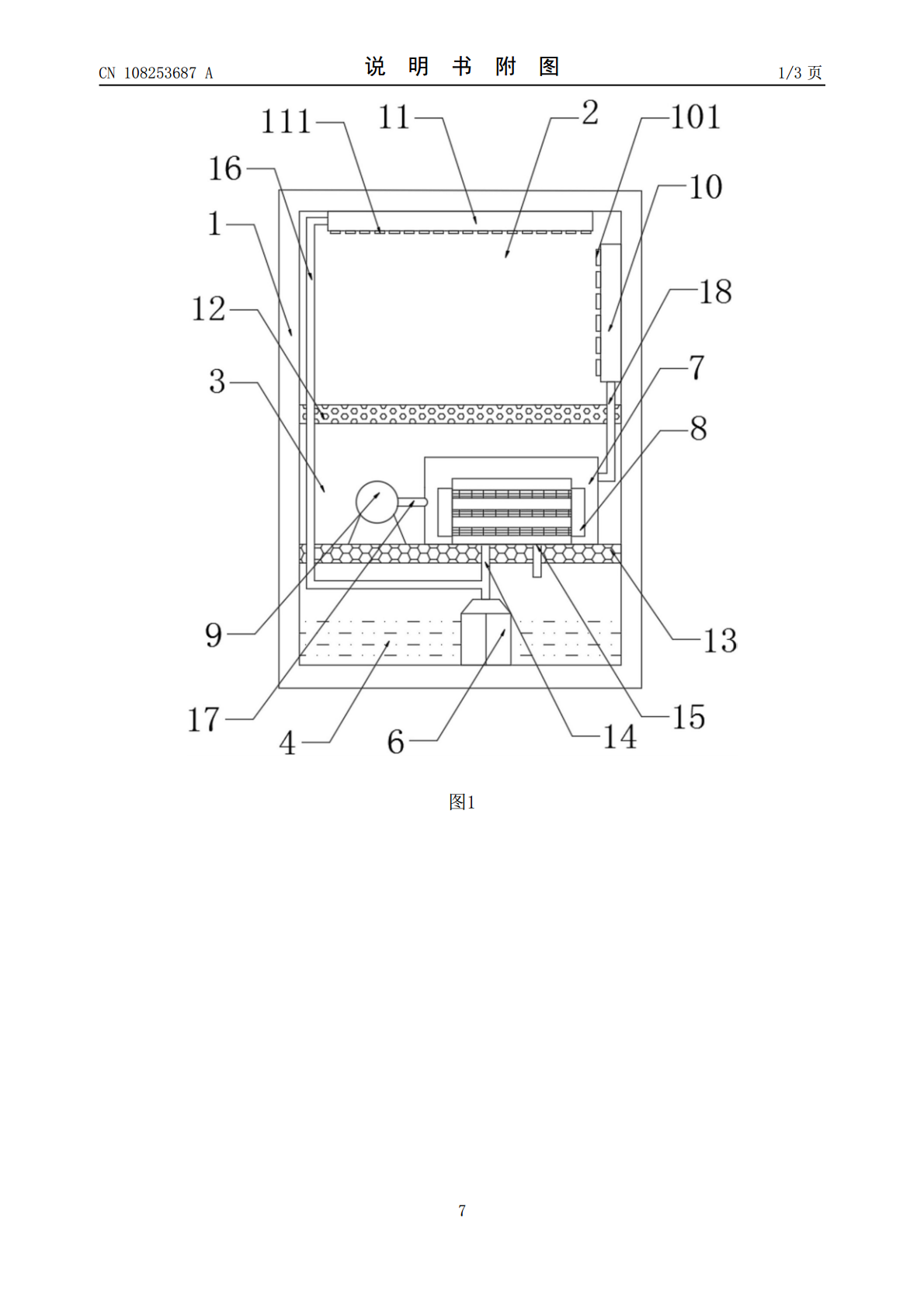

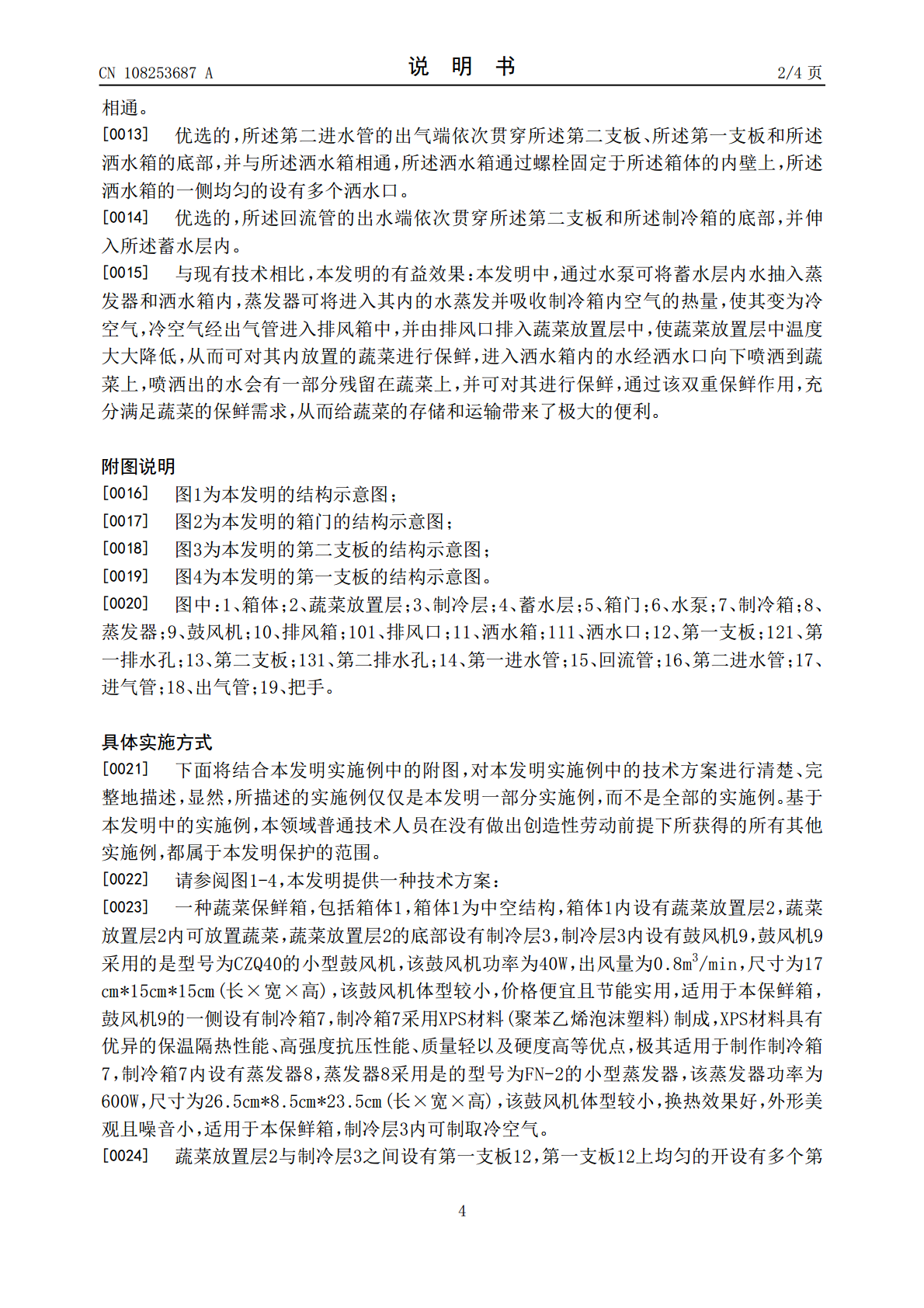

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108253687A(43)申请公布日2018.07.06(21)申请号201810208742.1(22)申请日2018.03.14(71)申请人重庆市潼南区巨恒农业有限公司地址404500重庆市潼南区桂林街道办事处龙潭路23号2层附4号(72)发明人刘阳(74)专利代理机构重庆鼎慧峰合知识产权代理事务所(普通合伙)50236代理人朱浩(51)Int.Cl.F25D11/00(2006.01)F25D17/06(2006.01)F25D25/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种蔬菜保鲜箱(57)摘要本发明涉及农产品保鲜技术领域，尤其为一种蔬菜保鲜箱，包括箱体，箱体内设有蔬菜放置层，蔬菜放置层的底部设有制冷层，制冷层的底部设有蓄水层，本发明中，通过水泵可将蓄水层内水抽入蒸发器和洒水箱内，蒸发器可将进入其内的水蒸发并吸收制冷箱内空气的热量，使其变为冷空气，冷空气经出气管进入排风箱中，并由排风口排入蔬菜放置层中，使蔬菜放置层中温度大大降低，从而可对其内放置的蔬菜进行保鲜，进入洒水箱内的水经洒水口向下喷洒到蔬菜上，喷洒出的水会有一部分残留在蔬菜上，并可对其进行保鲜，通过该双重保鲜作用，充分满足蔬菜的保鲜需求，从而给蔬菜的存储和运输带来了极大的便利。CN108253687ACN108253687A权利要求书1/1页1.一种蔬菜保鲜箱，包括箱体(1)，其特征在于：所述箱体(1)为中空结构，所述箱体(1)内设有蔬菜放置层(2)，所述蔬菜放置层(2)的底部设有制冷层(3)，所述制冷层(3)的底部设有蓄水层(4)，所述蔬菜放置层(2)的顶部内壁上设有洒水箱(11)，所述蔬菜放置层(2)的一侧内壁上设有排风箱(10)，所述制冷层(3)内设有鼓风机(9)，所述鼓风机(9)的一侧设有制冷箱(7)，所述制冷箱(7)内设有蒸发器(8)，所述蓄水层(4)内设有水泵(6)，所述箱体(1)的一侧对称设有箱门(5)。2.根据权利要求1所述的蔬菜保鲜箱，其特征在于：所述蔬菜放置层(2)与所述制冷层(3)之间设有第一支板(12)，所述第一支板(12)上均匀的开设有多个第一排水孔(121)。3.根据权利要求1所述的蔬菜保鲜箱，其特征在于：所述箱门(5)通过铰链与所述箱体(1)活动连接，所述箱门(5)的一侧设有把手(19)。4.根据权利要求2所述的蔬菜保鲜箱，其特征在于：所述蓄水层(4)与所述制冷层(3)之间设有第二支板(13)，所述第二支板(13)上均匀的开设有多个第二排水孔(131)。5.根据权利要求4所述的蔬菜保鲜箱，其特征在于：所述鼓风机(9)与所述制冷箱(7)之间连接有进气管(17)，所述制冷箱(7)与所述排风箱(10)之间连接有出气管(18)，所述排风箱(10)通过螺栓固定于所述箱体(1)的内壁上，所述排风箱(10)的一侧均匀的设有多个排风口(101)。6.根据权利要求4所述的蔬菜保鲜箱，其特征在于：所述水泵(6)与所述蒸发器(8)之间连接有第一进水管(14)，所述第一进水管(14)的进水端与所述水泵(6)的出水端相连接，所述第一进水管(14)的出水端依次贯穿第二支板(13)和所述制冷箱(7)的底部，并与所述蒸发器(8)的进水端相连接，所述蒸发器(8)的出水端连接有回流管(15)，所述第一进水管(14)上连接有第二进水管(16)。7.根据权利要求5所述的蔬菜保鲜箱，其特征在于：所述进气管(17)的进气端与所述鼓风机(9)的出气端相连接，所述进气管(17)的出气端贯穿所述制冷箱(7)的侧壁并与其相通，所述出气管(18)的进气端贯穿所述制冷箱(7)的侧壁并与其相通，所述出气管(18)的出气端依次贯穿所述第一支板(12)和所述排风箱(10)的底部，并与所述排风箱(10)相通。8.根据权利要求6所述的蔬菜保鲜箱，其特征在于：所述第二进水管(16)的出气端依次贯穿所述第二支板(13)、所述第一支板(12)和所述洒水箱(11)的底部，并与所述洒水箱(11)相通，所述洒水箱(11)通过螺栓固定于所述箱体(1)的内壁上，所述洒水箱(11)的一侧均匀的设有多个洒水口(111)。9.根据权利要求6所述的蔬菜保鲜箱，其特征在于：所述回流管(15)的出水端依次贯穿所述第二支板(13)和所述制冷箱(7)的底部，并伸入所述蓄水层(4)内。2CN108253687A说明书1/4页一种蔬菜保鲜箱技术领域[0001]本发明涉及农产品保鲜技术领域，具体为一种蔬菜保鲜箱。背景技术[0002]随着经济的发展，人们生活水平的日益提高，人们的饮食生活也向多样化营养型转变，蔬菜的需求量越来越大，而且对其新鲜度的要求也越来越高，故在蔬菜的存储和运输过程中，更需要注重对其进行保鲜。[0003
