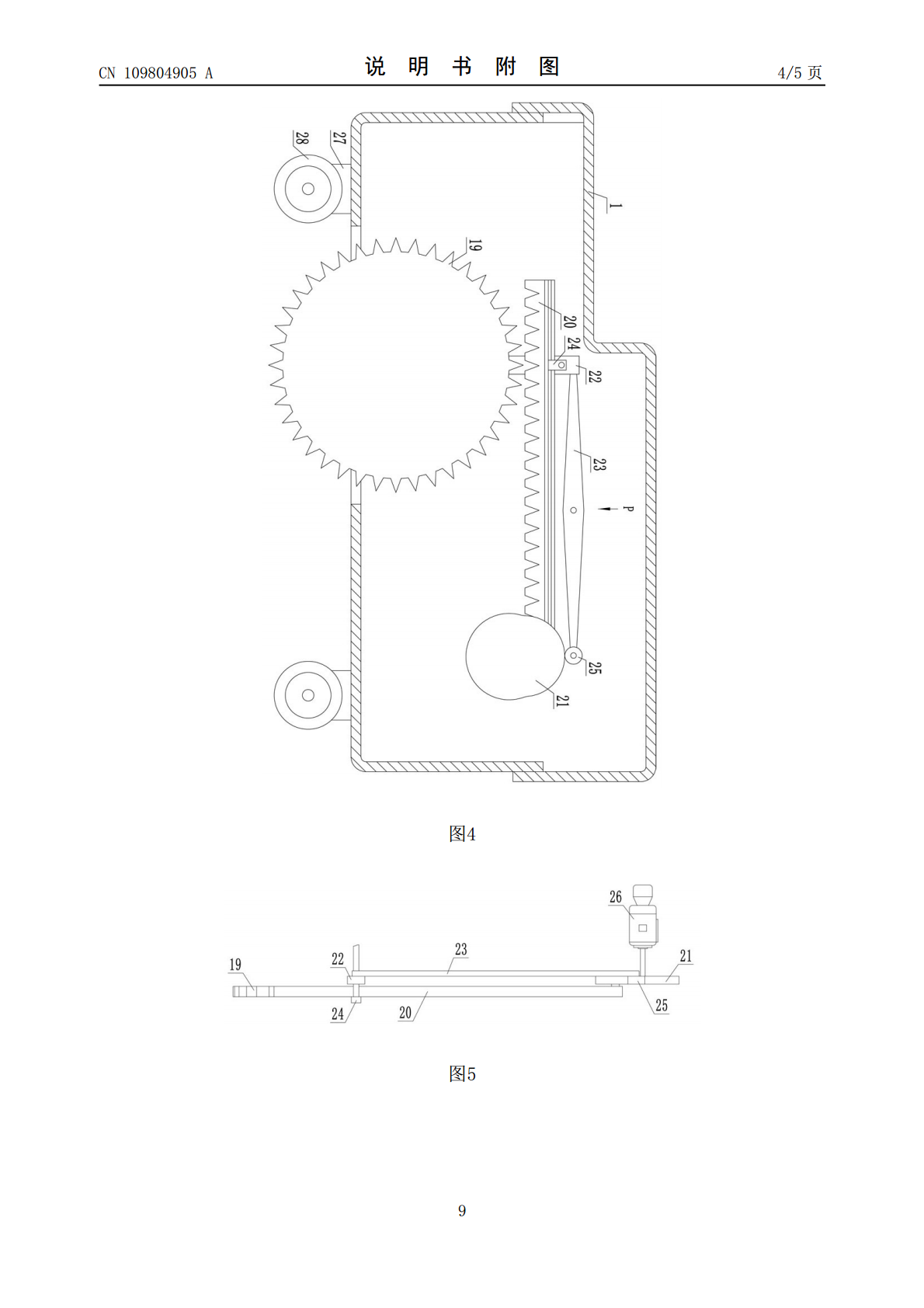

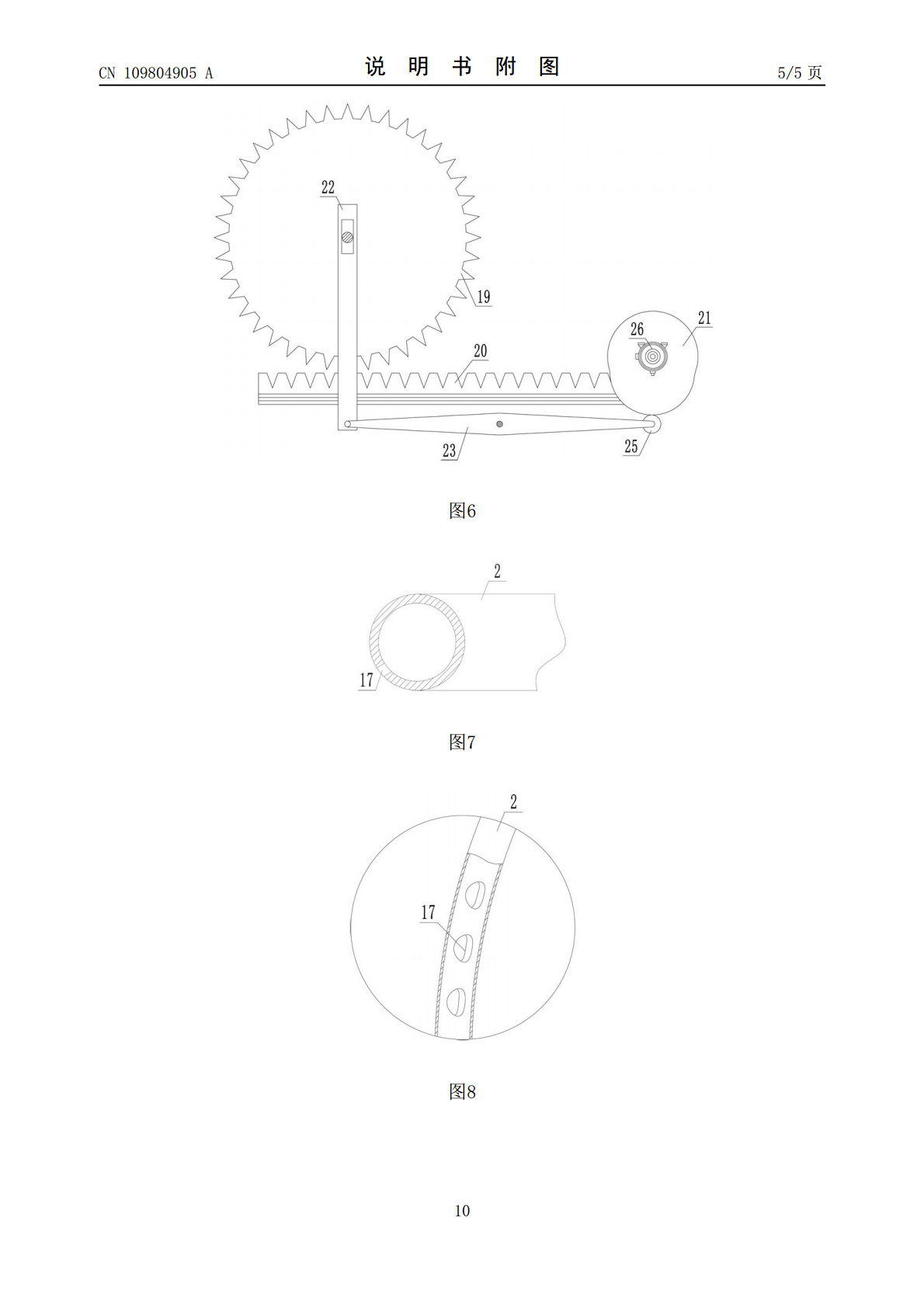

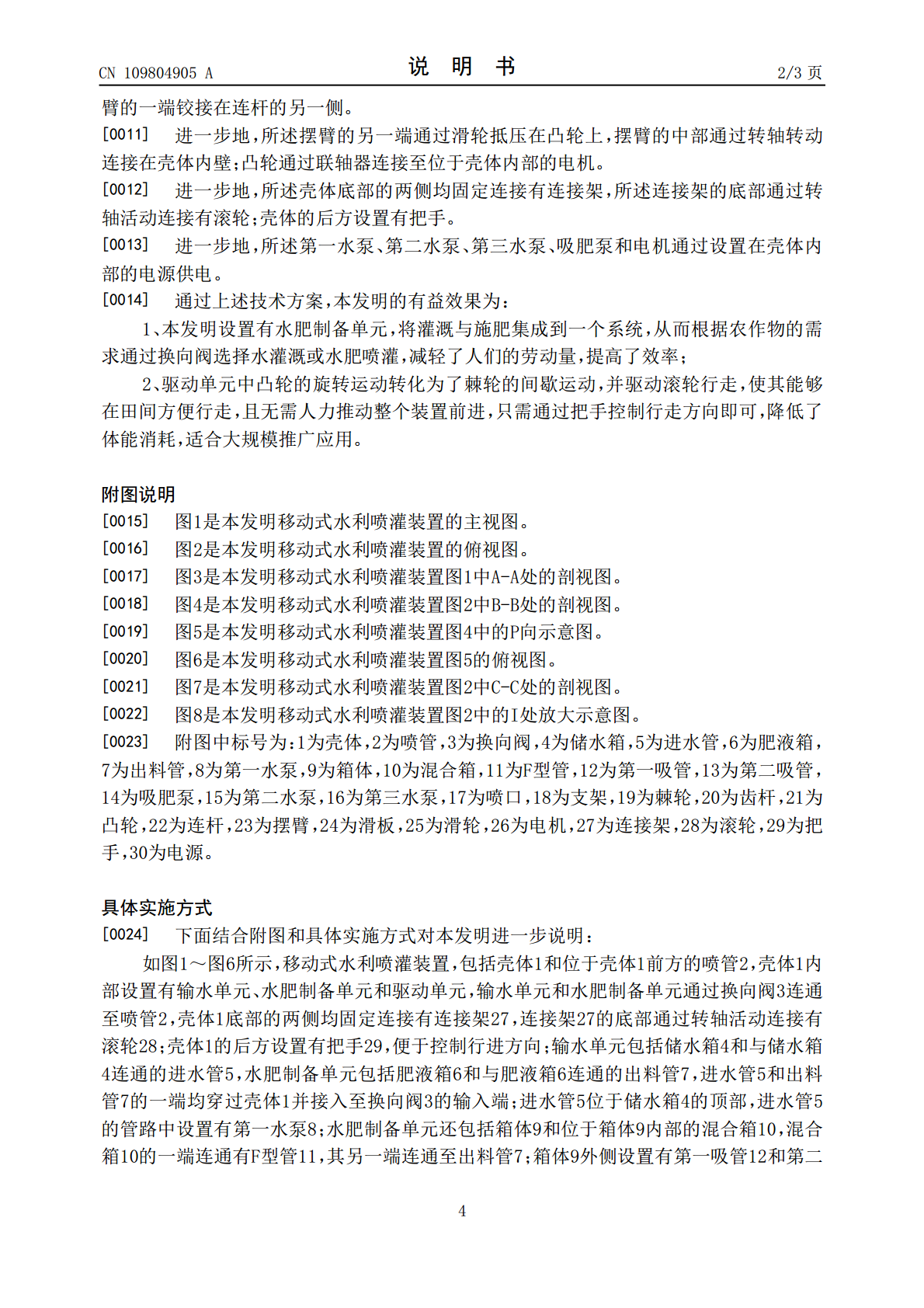

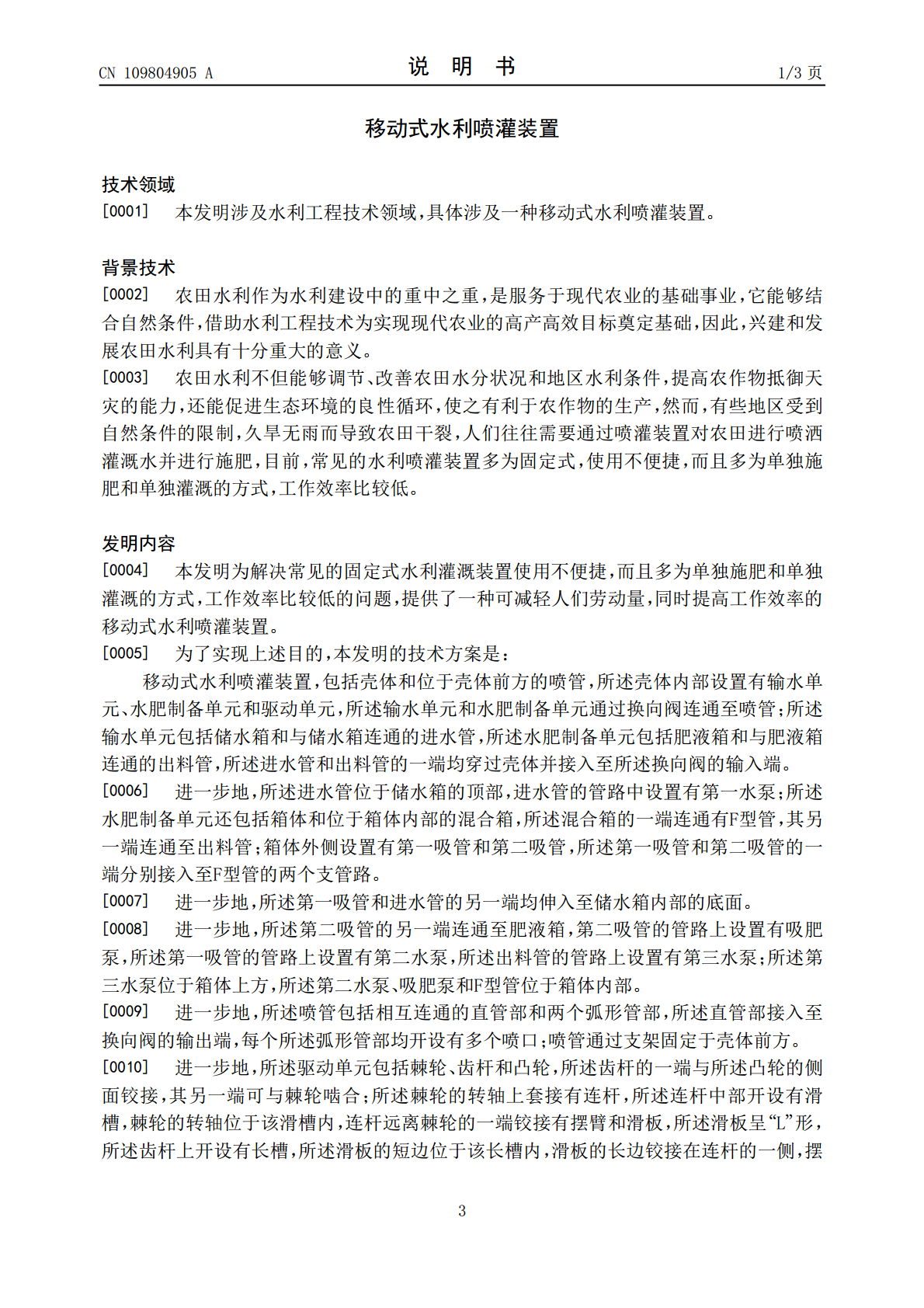

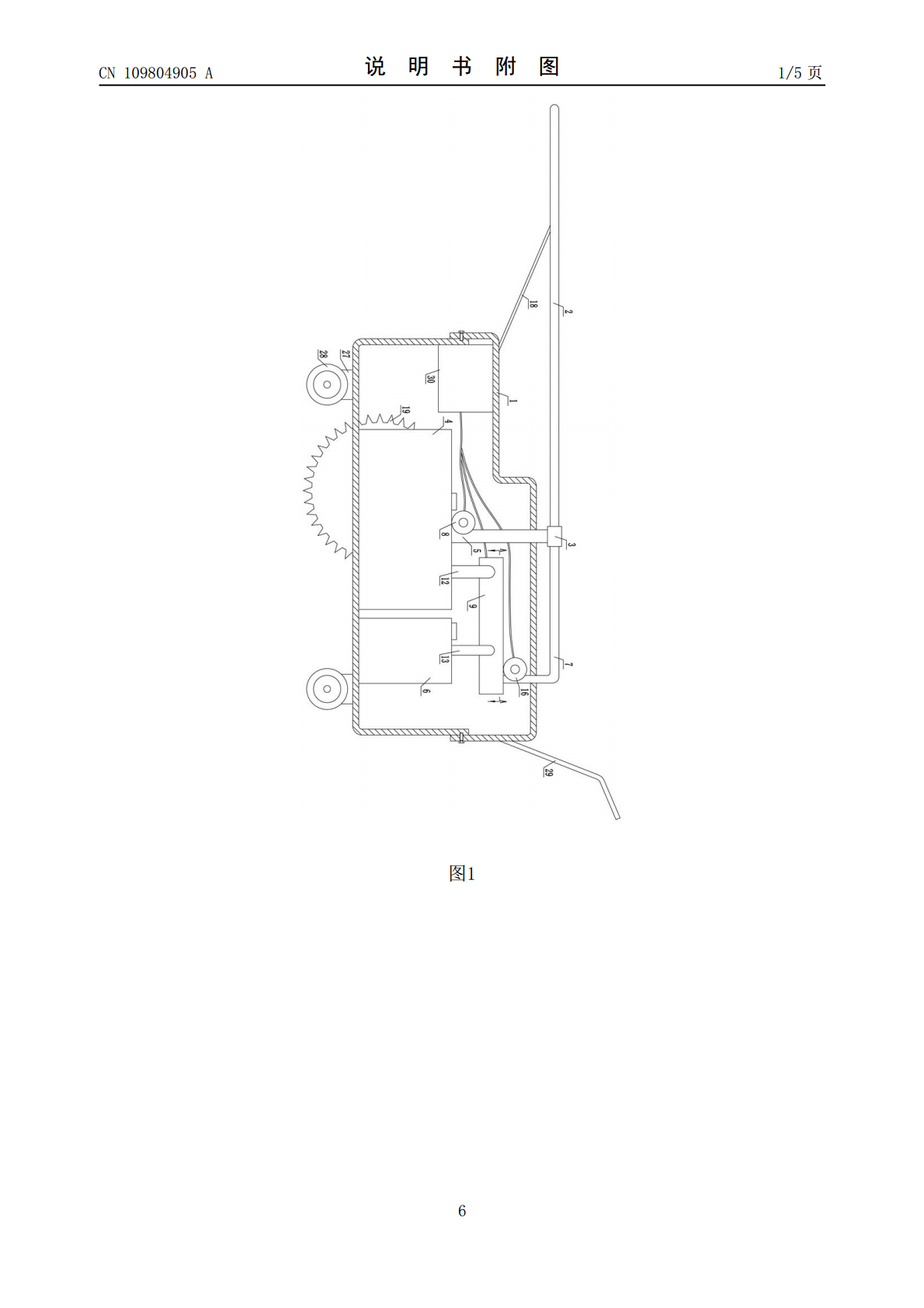

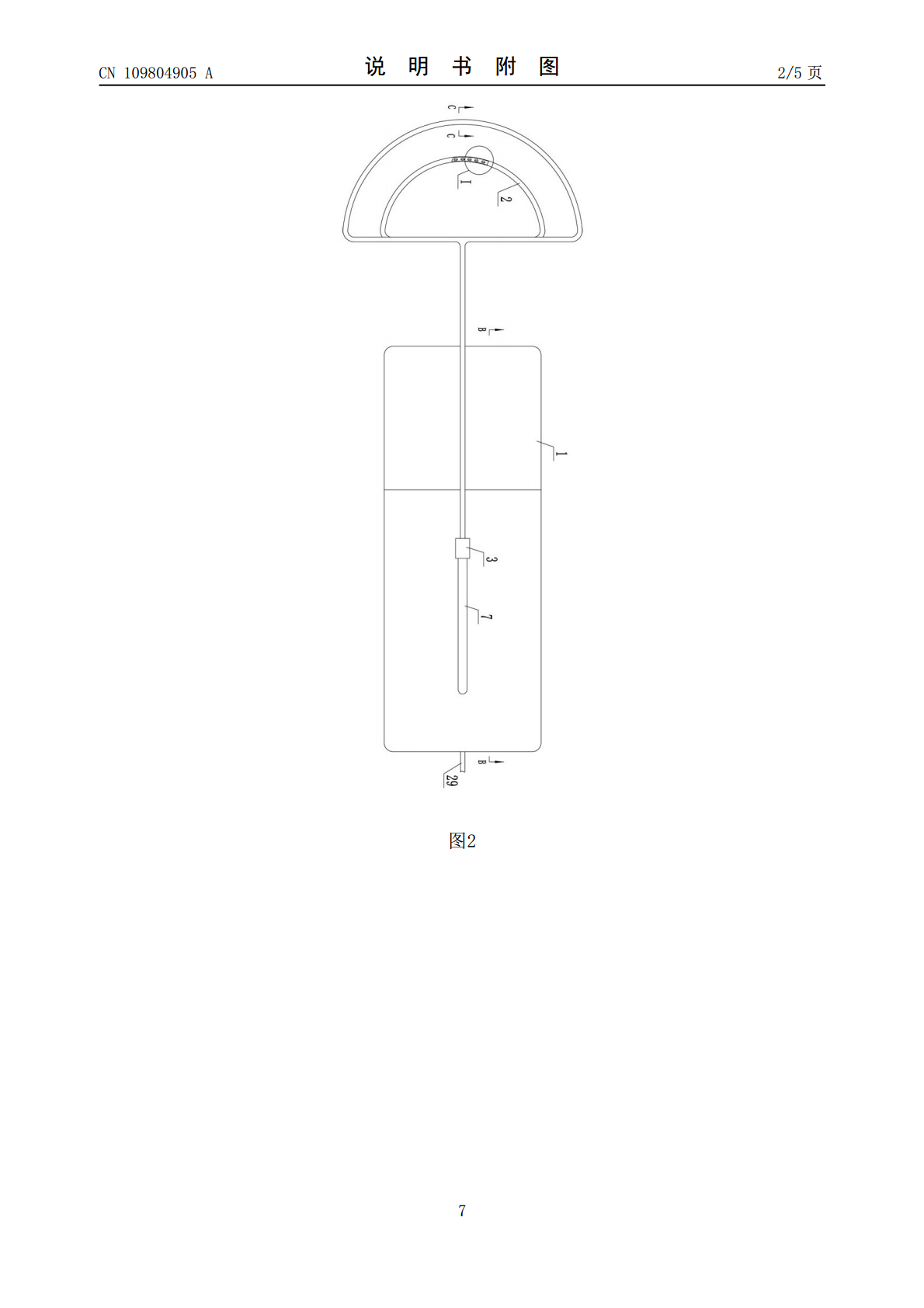

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109804905A(43)申请公布日2019.05.28(21)申请号201910238126.5(22)申请日2019.03.27(71)申请人商丘师范学院地址476000河南省商丘市梁园区平原中路55号申请人商丘市水利建筑勘测设计院(72)发明人付坤徐健(74)专利代理机构郑州大通专利商标代理有限公司41111代理人陈勇(51)Int.Cl.A01G25/09(2006.01)A01C23/04(2006.01)权利要求书1页说明书3页附图5页(54)发明名称移动式水利喷灌装置(57)摘要本发明涉及一种移动式水利喷灌装置，包括壳体和位于壳体前方的喷管，所述壳体内部设置有输水单元、水肥制备单元和驱动单元，所述输水单元和水肥制备单元通过换向阀连通至喷管；所述输水单元包括储水箱和与储水箱连通的进水管，所述水肥制备单元包括肥液箱和与肥液箱连通的出料管，所述进水管和出料管的一端均穿过壳体并接入至所述换向阀的输入端。本发明设置有水肥制备单元，将灌溉与施肥集成到一个系统，从而根据农作物的需求通过换向阀选择水灌溉或水肥喷灌，减轻了人们的劳动量，提高了效率。CN109804905ACN109804905A权利要求书1/1页1.移动式水利喷灌装置，其特征在于，包括壳体（1）和位于壳体（1）前方的喷管（2），所述壳体（1）内部设置有输水单元、水肥制备单元和驱动单元，所述输水单元和水肥制备单元通过换向阀（3）连通至喷管（2）；所述输水单元包括储水箱（4）和与储水箱（4）连通的进水管（5），所述水肥制备单元包括肥液箱（6）和与肥液箱（6）连通的出料管（7），所述进水管（5）和出料管（7）的一端均穿过壳体（1）并接入至所述换向阀（3）的输入端。2.根据权利要求1所述的移动式水利喷灌装置，其特征在于，所述进水管（5）位于储水箱（4）的顶部，进水管（5）的管路中设置有第一水泵（8）；所述水肥制备单元还包括箱体（9）和位于箱体（9）内部的混合箱（10），所述混合箱（10）的一端连通有F型管（11），其另一端连通至出料管（7）；箱体（9）外侧设置有第一吸管（12）和第二吸管（13），所述第一吸管（12）和第二吸管（13）的一端分别接入至F型管（11）的两个支管路。3.根据权利要求2所述的移动式水利喷灌装置，其特征在于，所述第一吸管（12）和进水管（5）的另一端均伸入至储水箱（4）内部的底面。4.根据权利要求2所述的移动式水利喷灌装置，其特征在于，所述第二吸管（13）的另一端连通至肥液箱（6），第二吸管（13）的管路上设置有吸肥泵（14），所述第一吸管（12）的管路上设置有第二水泵（15），所述出料管（7）的管路上设置有第三水泵（16）；所述第三水泵（16）位于箱体（9）上方，所述第二水泵（15）、吸肥泵（14）和F型管（11）位于箱体（9）内部。5.根据权利要求1所述的移动式水利喷灌装置，其特征在于，所述喷管（2）包括相互连通的直管部和两个弧形管部，所述直管部接入至换向阀（3）的输出端，每个所述弧形管部均开设有多个喷口（17）；喷管（2）通过支架（18）固定于壳体（1）前方。6.根据权利要求1所述的移动式水利喷灌装置，其特征在于，所述驱动单元包括棘轮（19）、齿杆（20）和凸轮（21），所述齿杆（20）的一端与所述凸轮（21）的侧面铰接，其另一端可与棘轮（19）啮合；所述棘轮（19）的转轴上套接有连杆（22），所述连杆（22）中部开设有滑槽，棘轮（19）的转轴位于该滑槽内，连杆（22）远离棘轮（19）的一端铰接有摆臂（23）和滑板（24），所述滑板（24）呈“L”形，所述齿杆（20）上开设有长槽，所述滑板（24）的短边位于该长槽内，滑板（24）的长边铰接在连杆（22）的一侧，摆臂（23）的一端铰接在连杆（22）的另一侧。7.根据权利要求6所述的移动式水利喷灌装置，其特征在于，所述摆臂（23）的另一端通过滑轮（25）抵压在凸轮（21）上，摆臂（23）的中部通过转轴转动连接在壳体（1）内壁；凸轮（21）通过联轴器连接至位于壳体（1）内部的电机（26）。8.根据权利要求1所述的移动式水利喷灌装置，其特征在于，所述壳体（1）底部的两侧均固定连接有连接架（27），所述连接架（27）的底部通过转轴活动连接有滚轮（28）；壳体（1）的后方设置有把手（29）。9.根据权利要求7所述的移动式水利喷灌装置，其特征在于，所述电机（26）、第一水泵（8）、第二水泵（15）、第三水泵（16）和吸肥泵（14）通过设置在壳体（1）内部的电源（30）供电。2CN109804905A说明书1/3页移动式水利喷灌装置技术领域[0001]本发明涉及水利工程技术领域，具体涉及一种移动式水利喷灌装置。背景技术[0002]
