一种水利工程用喷灌装置及喷灌方法.pdf

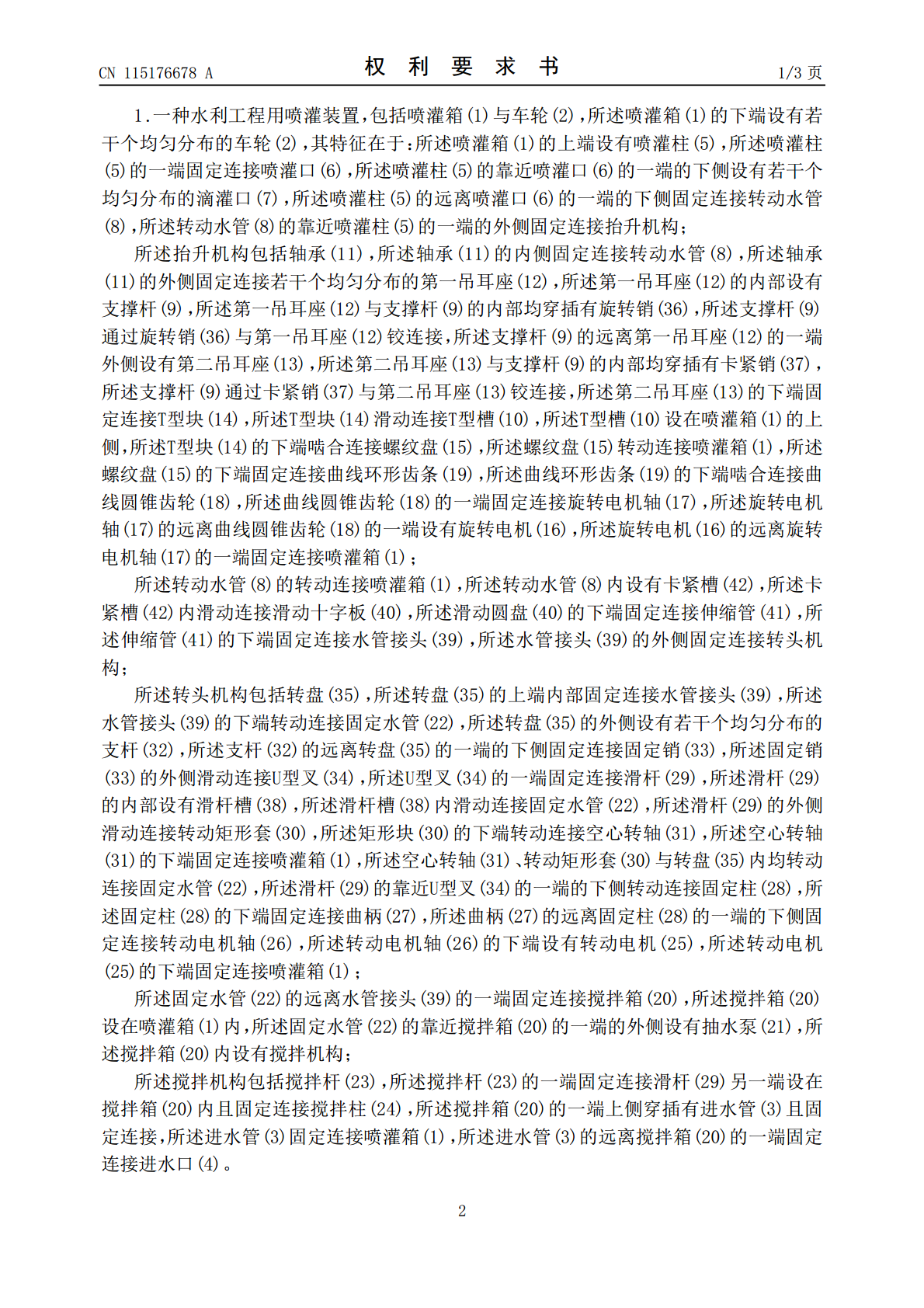

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115176678A(43)申请公布日2022.10.14(21)申请号202210789223.5(22)申请日2022.07.06(71)申请人陈小艽地址230601安徽省合肥市经济技术开发区汤口路2766号香馨创谷产业园22栋(72)发明人陈小艽(51)Int.Cl.A01G25/09(2006.01)A01G25/16(2006.01)A01M7/00(2006.01)B05B15/25(2018.01)权利要求书3页说明书6页附图7页(54)发明名称一种水利工程用喷灌装置及喷灌方法(57)摘要本发明公开了一种水利工程用喷灌装置及喷灌方法，所述喷灌箱的下端设有若干个均匀分布的车轮，所述喷灌箱的上端设有喷灌柱，该装置设有转头机构与搅拌机构，通过遥控器开启转动电机带动搅拌杆在搅拌箱内搅拌，搅拌杆在搅拌箱内搅拌带动搅拌柱在搅拌箱内进行搅拌，可以对搅拌箱内的清水与农药进行搅拌，还可以带动转盘进行间歇转动，转盘进行间歇转动带动喷灌柱进行间歇转动从而带动喷管口与滴灌口进行间歇转动，实现喷洒周围农田的作用，通过一个电机可以实现两个功能，减少能源消耗，而且转头机构可以使喷灌柱进行间歇转动，可以间歇给农田进行灌溉，可以均匀的持续的为农田提供水源，可以满足周围的农田的灌溉，增加实用性。CN115176678ACN115176678A权利要求书1/3页1.一种水利工程用喷灌装置，包括喷灌箱(1)与车轮(2)，所述喷灌箱(1)的下端设有若干个均匀分布的车轮(2)，其特征在于：所述喷灌箱(1)的上端设有喷灌柱(5)，所述喷灌柱(5)的一端固定连接喷灌口(6)，所述喷灌柱(5)的靠近喷灌口(6)的一端的下侧设有若干个均匀分布的滴灌口(7)，所述喷灌柱(5)的远离喷灌口(6)的一端的下侧固定连接转动水管(8)，所述转动水管(8)的靠近喷灌柱(5)的一端的外侧固定连接抬升机构；所述抬升机构包括轴承(11)，所述轴承(11)的内侧固定连接转动水管(8)，所述轴承(11)的外侧固定连接若干个均匀分布的第一吊耳座(12)，所述第一吊耳座(12)的内部设有支撑杆(9)，所述第一吊耳座(12)与支撑杆(9)的内部均穿插有旋转销(36)，所述支撑杆(9)通过旋转销(36)与第一吊耳座(12)铰连接，所述支撑杆(9)的远离第一吊耳座(12)的一端外侧设有第二吊耳座(13)，所述第二吊耳座(13)与支撑杆(9)的内部均穿插有卡紧销(37)，所述支撑杆(9)通过卡紧销(37)与第二吊耳座(13)铰连接，所述第二吊耳座(13)的下端固定连接T型块(14)，所述T型块(14)滑动连接T型槽(10)，所述T型槽(10)设在喷灌箱(1)的上侧，所述T型块(14)的下端啮合连接螺纹盘(15)，所述螺纹盘(15)转动连接喷灌箱(1)，所述螺纹盘(15)的下端固定连接曲线环形齿条(19)，所述曲线环形齿条(19)的下端啮合连接曲线圆锥齿轮(18)，所述曲线圆锥齿轮(18)的一端固定连接旋转电机轴(17)，所述旋转电机轴(17)的远离曲线圆锥齿轮(18)的一端设有旋转电机(16)，所述旋转电机(16)的远离旋转电机轴(17)的一端固定连接喷灌箱(1)；所述转动水管(8)的转动连接喷灌箱(1)，所述转动水管(8)内设有卡紧槽(42)，所述卡紧槽(42)内滑动连接滑动十字板(40)，所述滑动圆盘(40)的下端固定连接伸缩管(41)，所述伸缩管(41)的下端固定连接水管接头(39)，所述水管接头(39)的外侧固定连接转头机构；所述转头机构包括转盘(35)，所述转盘(35)的上端内部固定连接水管接头(39)，所述水管接头(39)的下端转动连接固定水管(22)，所述转盘(35)的外侧设有若干个均匀分布的支杆(32)，所述支杆(32)的远离转盘(35)的一端的下侧固定连接固定销(33)，所述固定销(33)的外侧滑动连接U型叉(34)，所述U型叉(34)的一端固定连接滑杆(29)，所述滑杆(29)的内部设有滑杆槽(38)，所述滑杆槽(38)内滑动连接固定水管(22)，所述滑杆(29)的外侧滑动连接转动矩形套(30)，所述矩形块(30)的下端转动连接空心转轴(31)，所述空心转轴(31)的下端固定连接喷灌箱(1)，所述空心转轴(31)、转动矩形套(30)与转盘(35)内均转动连接固定水管(22)，所述滑杆(29)的靠近U型叉(34)的一端的下侧转动连接固定柱(28)，所述固定柱(28)的下端固定连接曲柄(27)，所述曲柄(27)的远离固定柱(28)的一端的下侧固定连接转动电机轴(26)，所述转动电机轴(26)的下端设有转动电机(25)，所述转动电机(25)的下端固定连接喷灌箱(1)；所述固定水管(22)的远离水管接头(39)的一端固定连
