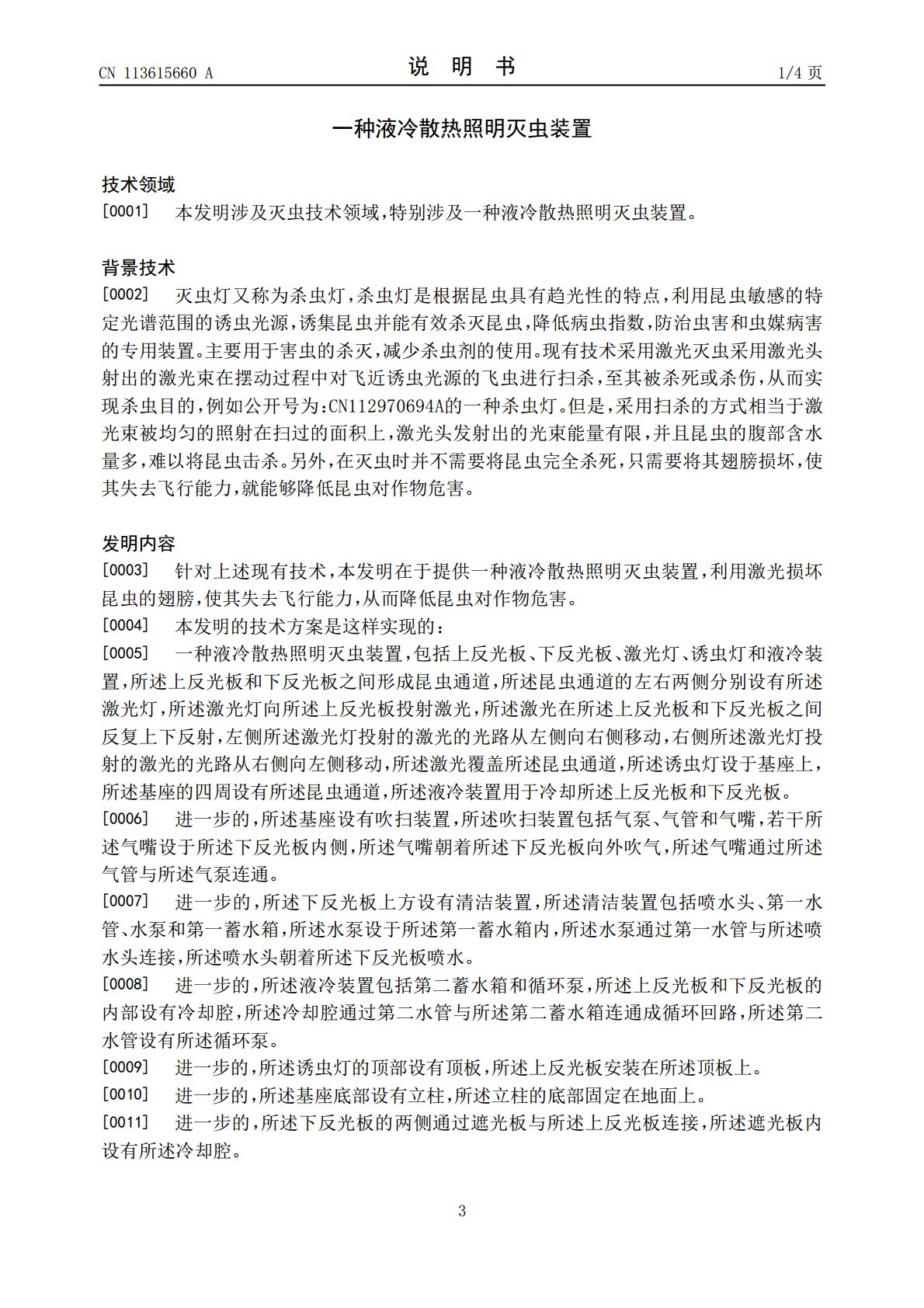

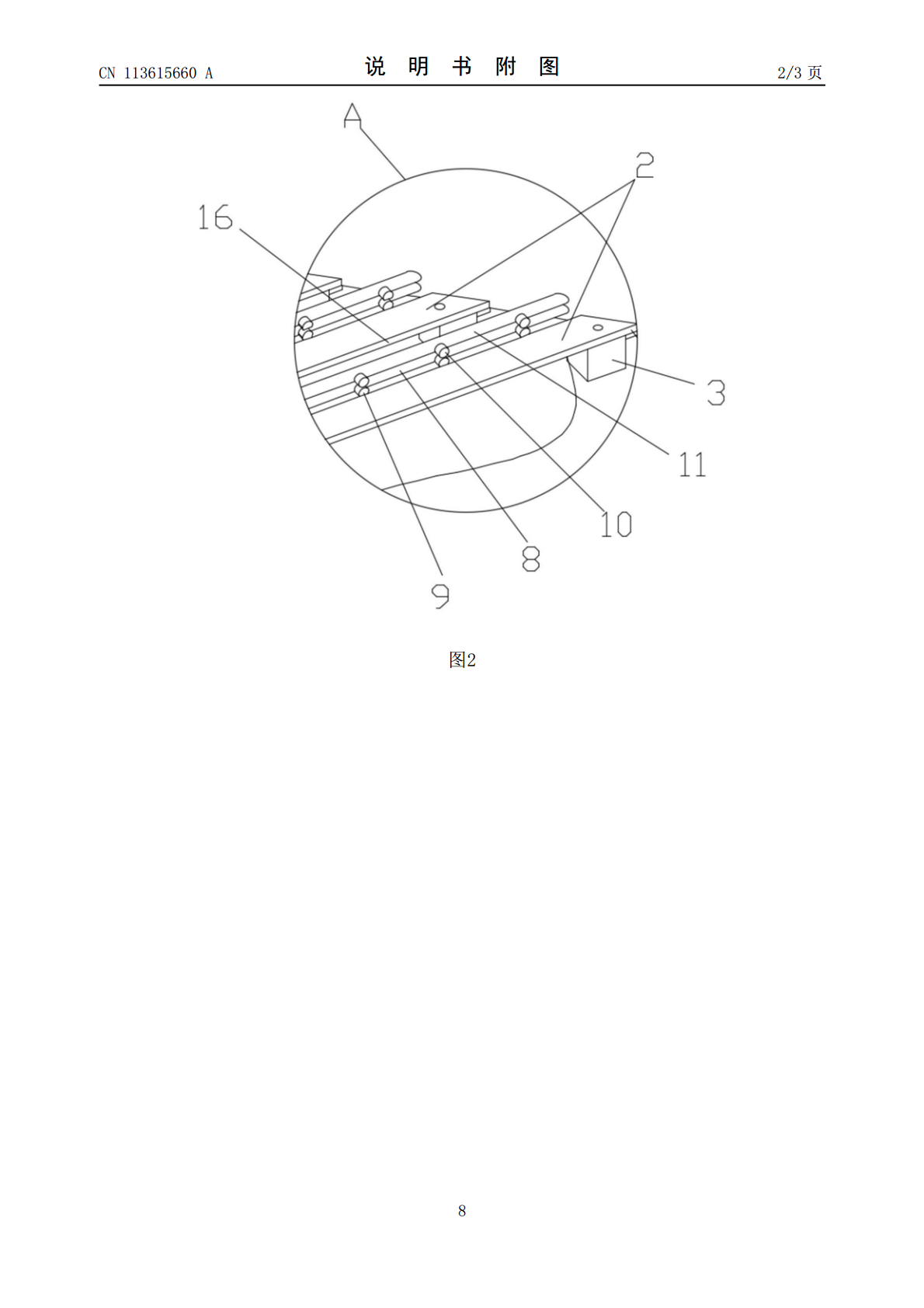

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113615660A(43)申请公布日2021.11.09(21)申请号202110841480.4B08B3/02(2006.01)(22)申请日2021.07.26B08B5/02(2006.01)(71)申请人海南盛果科技开发有限公司地址570100海南省海口市桂林洋高校区海涛大道中段海南师范大学国家大学科技园产学研大楼B栋508室申请人海南曌生智能科技有限公司(72)发明人黄红违张春冬李涛苏明(74)专利代理机构海南汉普知识产权代理有限公司46003代理人谈俊(51)Int.Cl.A01M1/04(2006.01)A01M1/02(2006.01)A01M1/22(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种液冷散热照明灭虫装置(57)摘要本发明公开了一种液冷散热照明灭虫装置，包括上反光板、下反光板、激光灯、诱虫灯和液冷装置，所述上反光板和下反光板之间形成昆虫通道，所述昆虫通道的左右两侧分别设有所述激光灯，所述激光灯向所述上反光板投射激光，所述激光在所述上反光板和下反光板之间反复上下反射，左侧所述激光灯投射的激光的光路从左侧向右侧移动，右侧所述激光灯投射的激光的光路从右侧向左侧移动，所述激光覆盖所述昆虫通道，所述诱虫灯设于基座上，所述基座的四周设有所述昆虫通道，所述液冷装置用于冷却所述上反光板和下反光板。本发明在于提供一种液冷散热照明灭虫装置，利用激光损坏昆虫的翅膀，使其失去飞行能力，从而阻止昆虫危害农作物。CN113615660ACN113615660A权利要求书1/1页1.一种液冷散热照明灭虫装置，其特征在于，包括上反光板、下反光板、激光灯、诱虫灯和液冷装置，所述上反光板和下反光板之间形成昆虫通道，所述昆虫通道的左右两侧分别设有所述激光灯，所述激光灯向所述上反光板投射激光，所述激光在所述上反光板和下反光板之间反复上下反射，左侧所述激光灯投射的激光的光路从左侧向右侧移动，右侧所述激光灯投射的激光的光路从右侧向左侧移动，所述激光覆盖所述昆虫通道，所述诱虫灯设于基座上，所述基座的四周设有所述昆虫通道，所述液冷装置用于冷却所述上反光板和下反光板。2.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述基座设有吹扫装置，所述吹扫装置包括气泵、气管和气嘴，若干所述气嘴设于所述下反光板内侧，所述气嘴朝着所述下反光板向外吹气，所述气嘴通过所述气管与所述气泵连通。3.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述下反光板上方设有清洁装置，所述清洁装置包括喷水头、第一水管、水泵和第一蓄水箱，所述水泵设于所述第一蓄水箱内，所述水泵通过第一水管与所述喷水头连接，所述喷水头朝着所述下反光板喷水。4.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述液冷装置包括第二蓄水箱和循环泵，所述上反光板和下反光板的内部设有冷却腔，所述冷却腔通过第二水管与所述第二蓄水箱连通成循环回路，所述第二水管设有所述循环泵。5.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述诱虫灯的顶部设有顶板，所述上反光板安装在所述顶板上。6.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述基座底部设有立柱，所述立柱的底部固定在地面上。7.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述下反光板的两侧通过遮光板与所述上反光板连接，所述遮光板内设有所述冷却腔。8.根据权利要求1所述的一种液冷散热照明灭虫装置，其特征在于，所述第一蓄水箱和第二蓄水箱设于地面上。2CN113615660A说明书1/4页一种液冷散热照明灭虫装置技术领域[0001]本发明涉及灭虫技术领域，特别涉及一种液冷散热照明灭虫装置。背景技术[0002]灭虫灯又称为杀虫灯，杀虫灯是根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集昆虫并能有效杀灭昆虫，降低病虫指数，防治虫害和虫媒病害的专用装置。主要用于害虫的杀灭，减少杀虫剂的使用。现有技术采用激光灭虫采用激光头射出的激光束在摆动过程中对飞近诱虫光源的飞虫进行扫杀，至其被杀死或杀伤，从而实现杀虫目的，例如公开号为：CN112970694A的一种杀虫灯。但是，采用扫杀的方式相当于激光束被均匀的照射在扫过的面积上，激光头发射出的光束能量有限，并且昆虫的腹部含水量多，难以将昆虫击杀。另外，在灭虫时并不需要将昆虫完全杀死，只需要将其翅膀损坏，使其失去飞行能力，就能够降低昆虫对作物危害。发明内容[0003]针对上述现有技术，本发明在于提供一种液冷散热照明灭虫装置，利用激光损坏昆虫的翅膀，使其失去飞行能力，从而降低昆虫对作物危害。[0004]本发明的技术方案是这样实现的：[0005]一
