一种农业水肥一体化灌溉装置.pdf

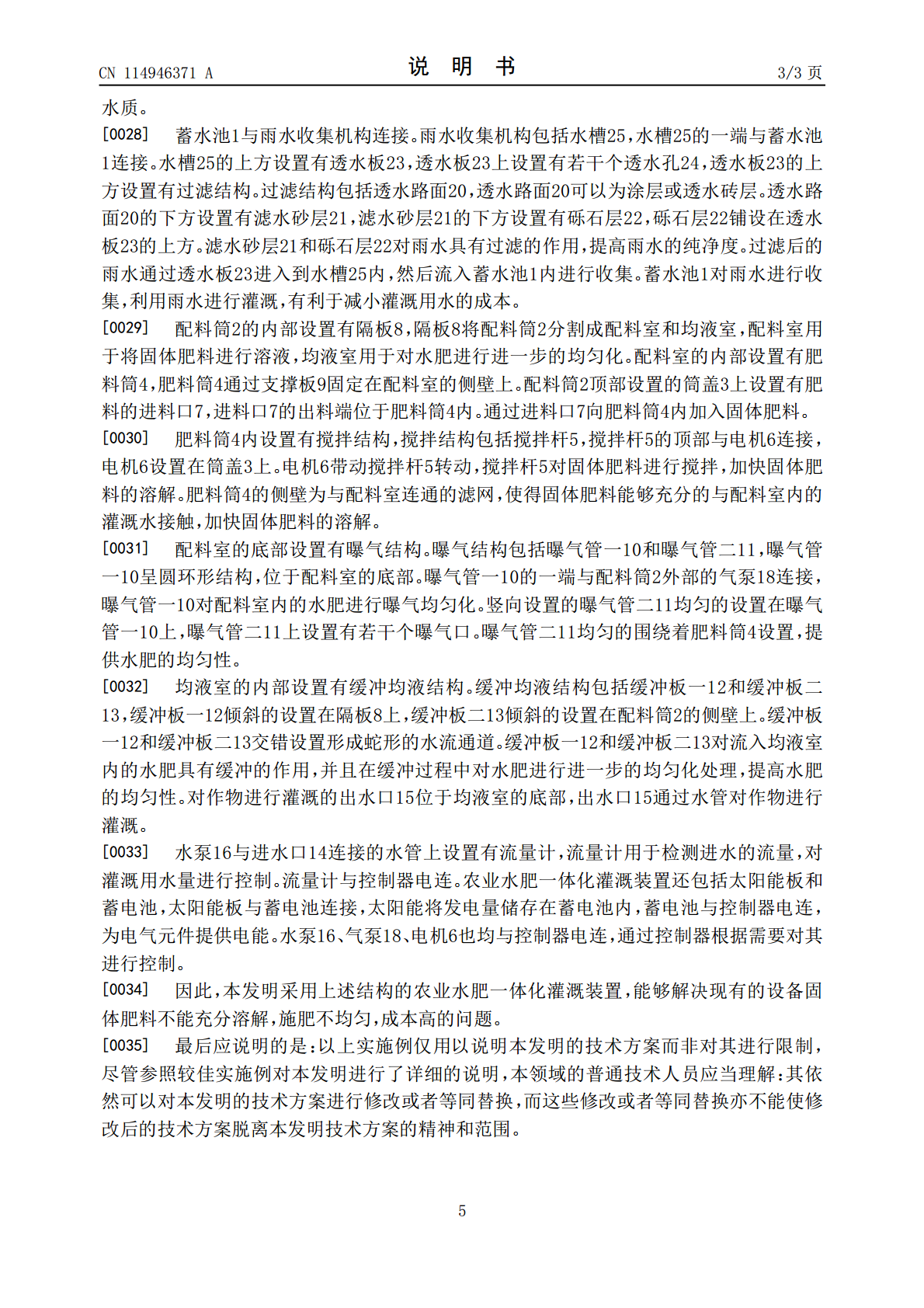

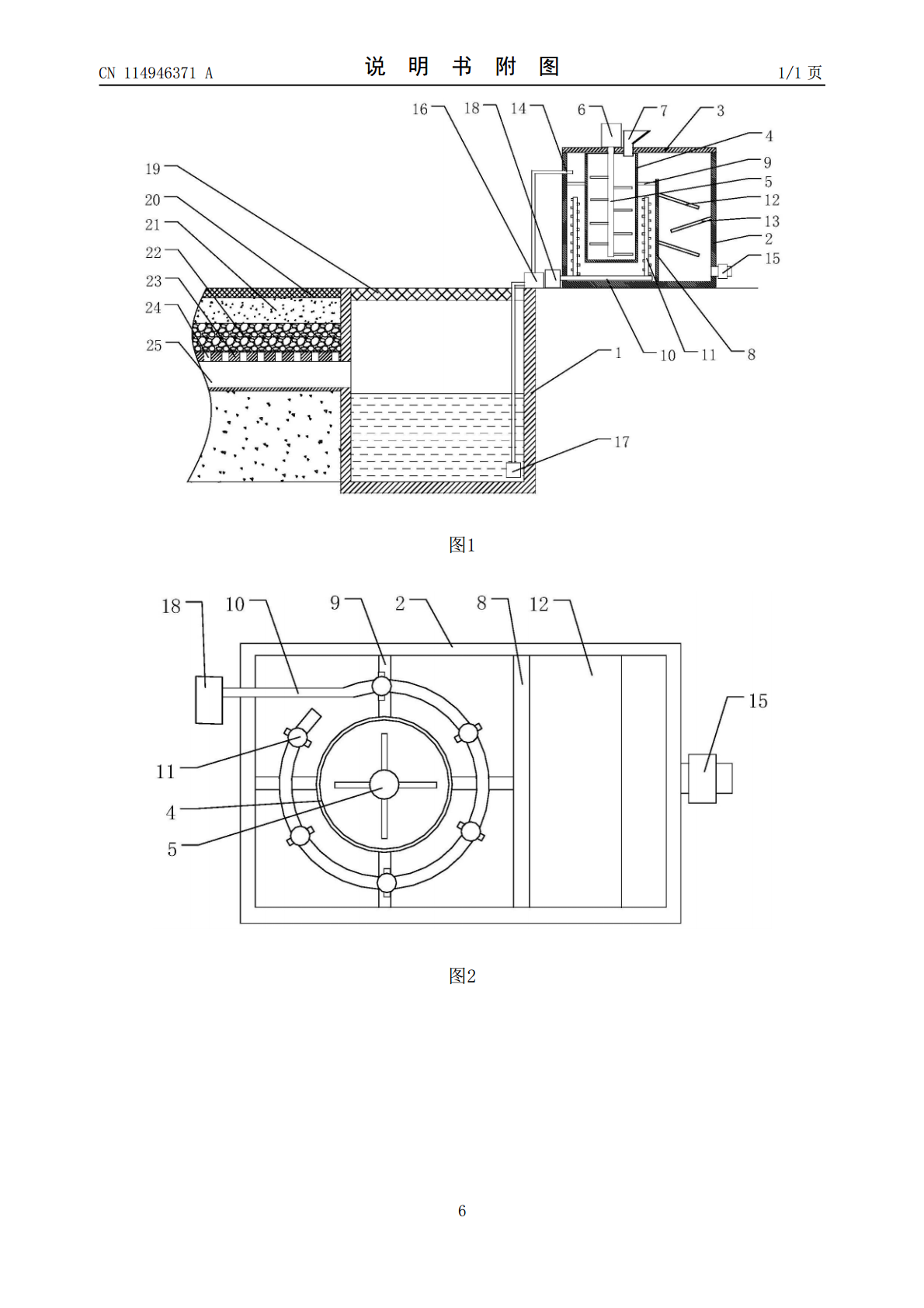

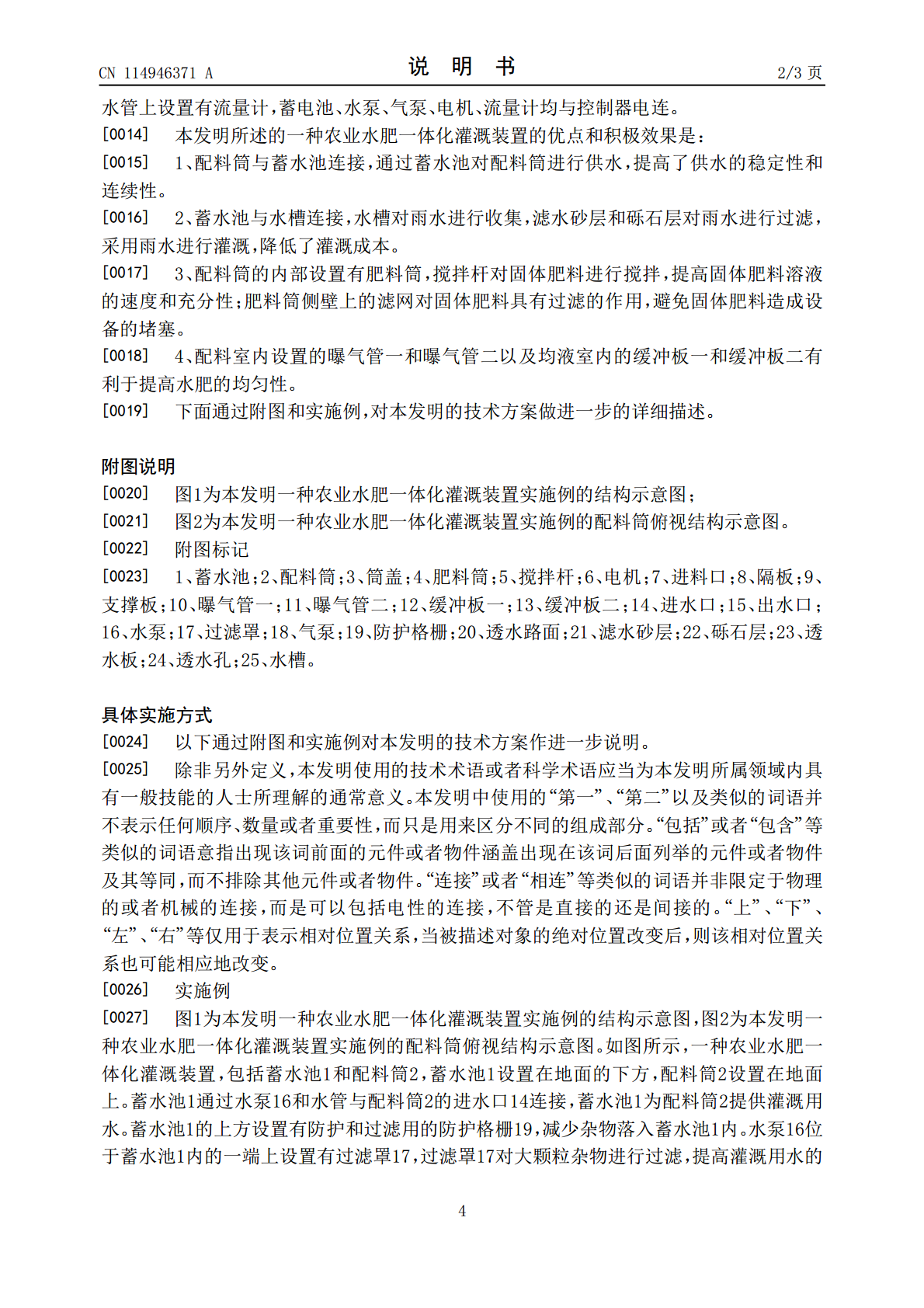

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114946371A(43)申请公布日2022.08.30(21)申请号202210785304.8E03B3/02(2006.01)(22)申请日2022.06.30(71)申请人甘肃农业大学地址730000甘肃省兰州市安宁区营门村1号(72)发明人刘柯楠孙伟孙步功冯全杨婉霞李玲玲王林林李红玲王关平(74)专利代理机构北京圣州专利代理事务所(普通合伙)11818专利代理师王振佳(51)Int.Cl.A01C23/04(2006.01)A01C23/00(2006.01)B01F33/40(2022.01)权利要求书1页说明书3页附图1页(54)发明名称一种农业水肥一体化灌溉装置(57)摘要本发明公开了一种农业水肥一体化灌溉装置，包括蓄水池和配料筒，蓄水池通过水泵和水管与配料筒的进水口连接，蓄水池与雨水收集机构连接；配料筒的内部设置有隔板，隔板将配料筒分割成配料室和均液室，所述配料室的内部设置有肥料筒，肥料筒固定在配料室的侧壁上，配料筒顶部设置的筒盖上设置有肥料的进料口，进料口的出料端位于肥料筒内，肥料筒内设置有搅拌结构，肥料筒的侧壁为与配料室连通的滤网，配料室的底部设置有曝气结构；均液室的内部设置有缓冲均液结构，对作物进行灌溉的出水口位于均液室的底部。本发明采用上述结构的农业水肥一体化灌溉装置，能够解决现有的设备固体肥料不能充分溶解，施肥不均匀，成本高的问题。CN114946371ACN114946371A权利要求书1/1页1.一种农业水肥一体化灌溉装置，其特征在于：包括蓄水池和配料筒，蓄水池通过水泵和水管与配料筒的进水口连接，蓄水池与雨水收集机构连接；配料筒的内部设置有隔板，隔板将配料筒分割成配料室和均液室，所述配料室的内部设置有肥料筒，肥料筒固定在配料室的侧壁上，配料筒顶部设置的筒盖上设置有肥料的进料口，进料口的出料端位于肥料筒内，肥料筒内设置有搅拌结构，肥料筒的侧壁为与配料室连通的滤网，配料室的底部设置有曝气结构；均液室的内部设置有缓冲均液结构，对作物进行灌溉的出水口位于均液室的底部。2.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述水泵位于蓄水池内的一端上设置有过滤罩。3.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述蓄水池的上方设置有防护和过滤用的格栅。4.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述雨水收集机构包括水槽，水槽的一端与蓄水池连接，水槽的上方设置有透水板，透水板上设置有若干个透水孔，透水板的上方设置有过滤结构。5.根据权利要求4所述的一种农业水肥一体化灌溉装置，其特征在于：所述过滤结构包括透水路面，透水路面的下方设置有滤水砂层，滤水砂层的下方设置有砾石层，砾石层铺设在透水板的上方。6.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述搅拌结构包括搅拌杆，搅拌杆的顶部与电机连接，电机设置在筒盖上。7.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述曝气结构包括曝气管一和曝气管二，曝气管一位于配料室的底部，曝气管一的一端与气泵连接；竖向设置的曝气管二均匀的设置在曝气管一上，曝气管二上设置有若干个曝气口。8.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：所述缓冲均液结构包括缓冲板一和缓冲板二，缓冲板一倾斜的设置在隔板上，缓冲板二倾斜的设置在配料筒的侧壁上，缓冲板一和缓冲板二交错设置形成蛇形的水流通道。9.根据权利要求1所述的一种农业水肥一体化灌溉装置，其特征在于：还包括太阳能板和蓄电池，太阳能板与蓄电池连接，水泵与进水口连接的水管上设置有流量计，蓄电池、水泵、气泵、电机、流量计均与控制器电连。2CN114946371A说明书1/3页一种农业水肥一体化灌溉装置技术领域[0001]本发明涉及农业种植技术领域，尤其是涉及一种农业水肥一体化灌溉装置。背景技术[0002]水肥一体化技术，指灌溉与施肥融为一体的农业新技术。水肥一体化是将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道对作物进行浇灌。[0003]现有的水肥一体化设备结构比较复杂，采购成本高。对于固体肥料，无法实现固体肥料的充分溶液，固体肥料直接随同灌溉用水一起流入田地内，一方面造成作物施肥不均匀，另一方面固体肥料容易造成设备或管道的堵塞。发明内容[0004]本发明的目的是提供一种农业水肥一体化灌溉装置，解决现有的设备固体肥料不能充分溶解，施肥不均匀，成本高的问题。[0005]为实现上述目的，本发明提供了一种农业水肥一体化灌溉装置，包括蓄水池和配料筒，蓄水池通过水泵和水管与配料筒的进水口连接，蓄水池与雨水
