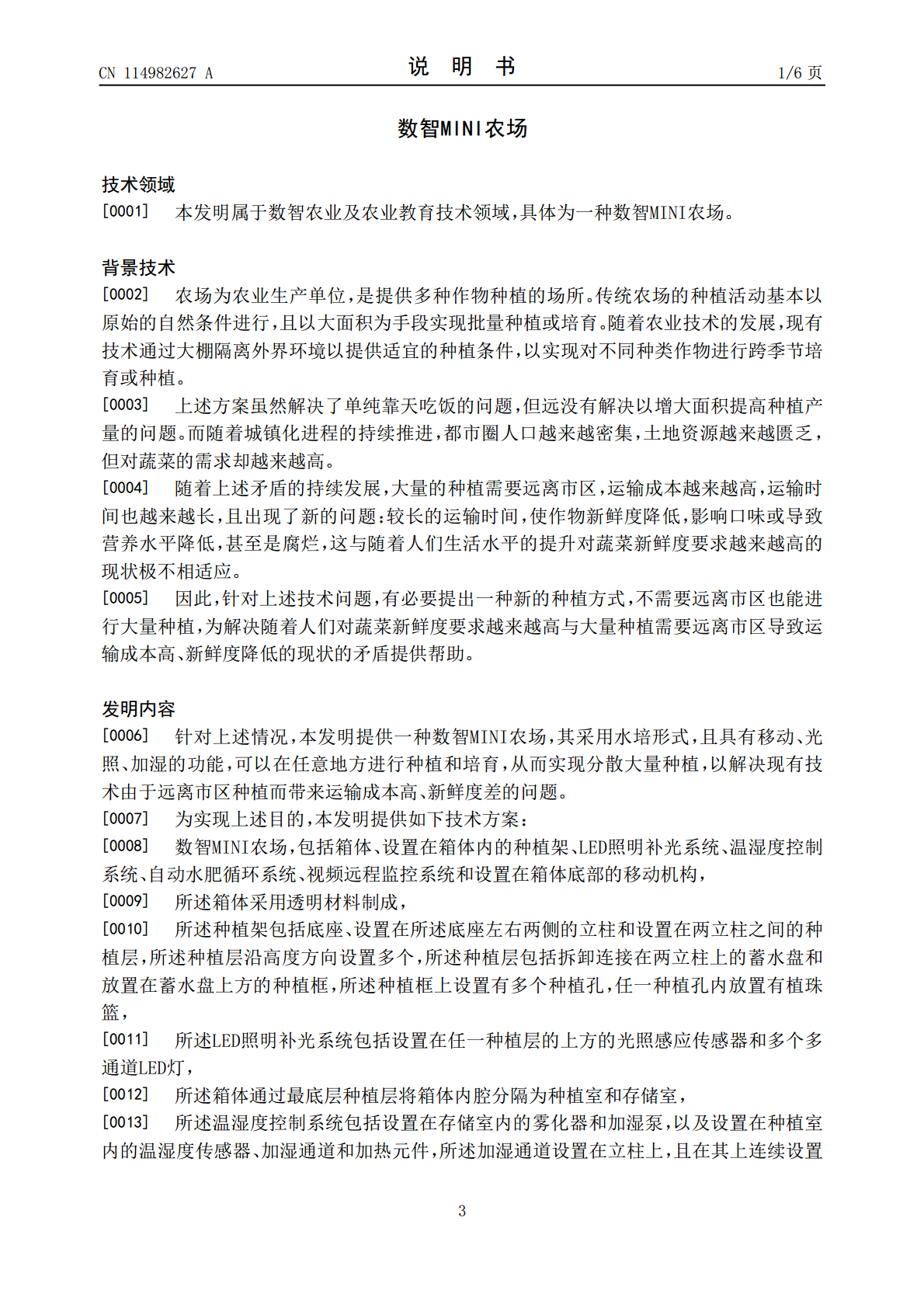

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114982627A(43)申请公布日2022.09.02(21)申请号202210800501.2(22)申请日2022.07.06(71)申请人重庆八城科技有限公司地址401332重庆市沙坪坝区学城大道62-1号研发楼一期B3栋5楼(72)发明人王伟孙振东康晓卿(74)专利代理机构重庆红石子知识产权代理事务所(普通合伙)50266专利代理师谭科学(51)Int.Cl.A01G31/06(2006.01)A01G7/04(2006.01)A01G31/02(2006.01)G05D27/02(2006.01)权利要求书1页说明书6页附图5页(54)发明名称数智MINI农场(57)摘要本发明涉及数智农业及农业教育技术领域，具体公开了一种数智MINI农场，包括箱体、设置在箱体内的种植架、LED照明补光系统、温湿度控制系统、自动水肥循环系统、视频远程监控系统和设置在箱体底部的移动机构，所述种植架包括底座、设置在所述底座左右两侧的立柱和设置在两立柱之间的种植层，所述LED照明补光系统包括设置在任一种植层的上方的光照感应传感器和多个多通道LED灯。本发明创新的建立了垂直水培系统，并通过优化照明、环境和供水等因素，达到缩短植物生长周期、增加植物营养含量以及调节植物口感的效果，同时，也可以通过算法找到每一层最佳的环境设置，经过大量数据的机器学习得出，让系统自动完成配置的过程，从而构建出一个智慧的MINI农场。CN114982627ACN114982627A权利要求书1/1页1.数智MINI农场，其特征在于：包括箱体、设置在箱体内的种植架、LED照明补光系统、温湿度控制系统、自动水肥循环系统、视频远程监控系统和设置在箱体底部的移动机构，所述箱体采用透明材料制成，所述种植架包括底座、设置在所述底座左右两侧的立柱和设置在两立柱之间的种植层，所述种植层沿高度方向设置多个，所述种植层包括拆卸连接在两立柱上的蓄水盘和放置在蓄水盘上方的种植框，所述种植框上设置有多个种植孔，任一种植孔内放置有植珠篮，所述LED照明补光系统包括设置在任一种植层的上方的光照感应传感器和多个多通道LED灯，所述箱体通过最底层种植层将箱体内腔分隔为种植室和存储室，所述温湿度控制系统包括设置在存储室内的雾化器和加湿泵，以及设置在种植室内的温湿度传感器、加湿通道和加热元件，所述加湿通道设置在立柱上，且在其上连续设置多个与箱体内腔连通的加湿孔，所述加热元件为设置在箱体内壁的加热电阻丝，所述自动水肥循环系统包括设置在存储室内的营养液存储箱和水肥调节泵，以及设置在蓄水盘内的水位传感器，所述视频远程监控系统包括设置在任一种植层内的光学传感器及设置在箱体外部的PLC控制器和控制主机，所述温湿度传感器、光学传感器、控制主机、光照感应传感器、多通道LED灯、雾化器、加湿泵、加热电阻丝、水肥调节泵和水位传感器均与PLC控制器电性连通。2.根据权利要求1所述的数智MINI农场，其特征在于：还包括PH值传感系统，所述PH值传感系统包括设置在蓄水盘内的PH检测仪，所述PH检测仪与PLC控制器电性连通。3.根据权利要求1所述的数智MINI农场，其特征在于：还包括用于增加种植室内二氧化碳浓度的二氧化碳发生器，所述二氧化碳发生器设置在存储室内，且与PLC控制器电性连通。4.根据权利要求1所述的数智MINI农场，其特征在于：两所述立柱之间的顶部设置有使种植架整体呈门形的连接板，所述加湿通道从一侧立柱进入连接板再进入另一立柱，形成一倒U形通道。5.根据权利要求1所述的数智MINI农场，其特征在于：所述种植室和存储室均设置有电磁常闭门。6.根据权利要求1所述的数智MINI农场，其特征在于：所述存储室背面设置有排风扇。7.根据权利要求1所述的数智MINI农场，其特征在于：所述箱体的顶部设置有信号接收器，所述信号接收器通过无线信号与外部控制主机电性连通。8.根据权利要求1所述的数智MINI农场，其特征在于：所述移动机构包括多个设置在箱体的移动滚轮。2CN114982627A说明书1/6页数智MINI农场技术领域[0001]本发明属于数智农业及农业教育技术领域，具体为一种数智MINI农场。背景技术[0002]农场为农业生产单位，是提供多种作物种植的场所。传统农场的种植活动基本以原始的自然条件进行，且以大面积为手段实现批量种植或培育。随着农业技术的发展，现有技术通过大棚隔离外界环境以提供适宜的种植条件，以实现对不同种类作物进行跨季节培育或种植。[0003]上述方案虽然解决了单纯靠天吃饭的问题，但远没有解决以增大面积提高种植产量的问题。而随着城镇化进程的持续推进，都市圈人口越来越密集，土地资源越来越匮乏，但对蔬菜的需求却越来越高。[0004]随着上述矛盾的持续发
