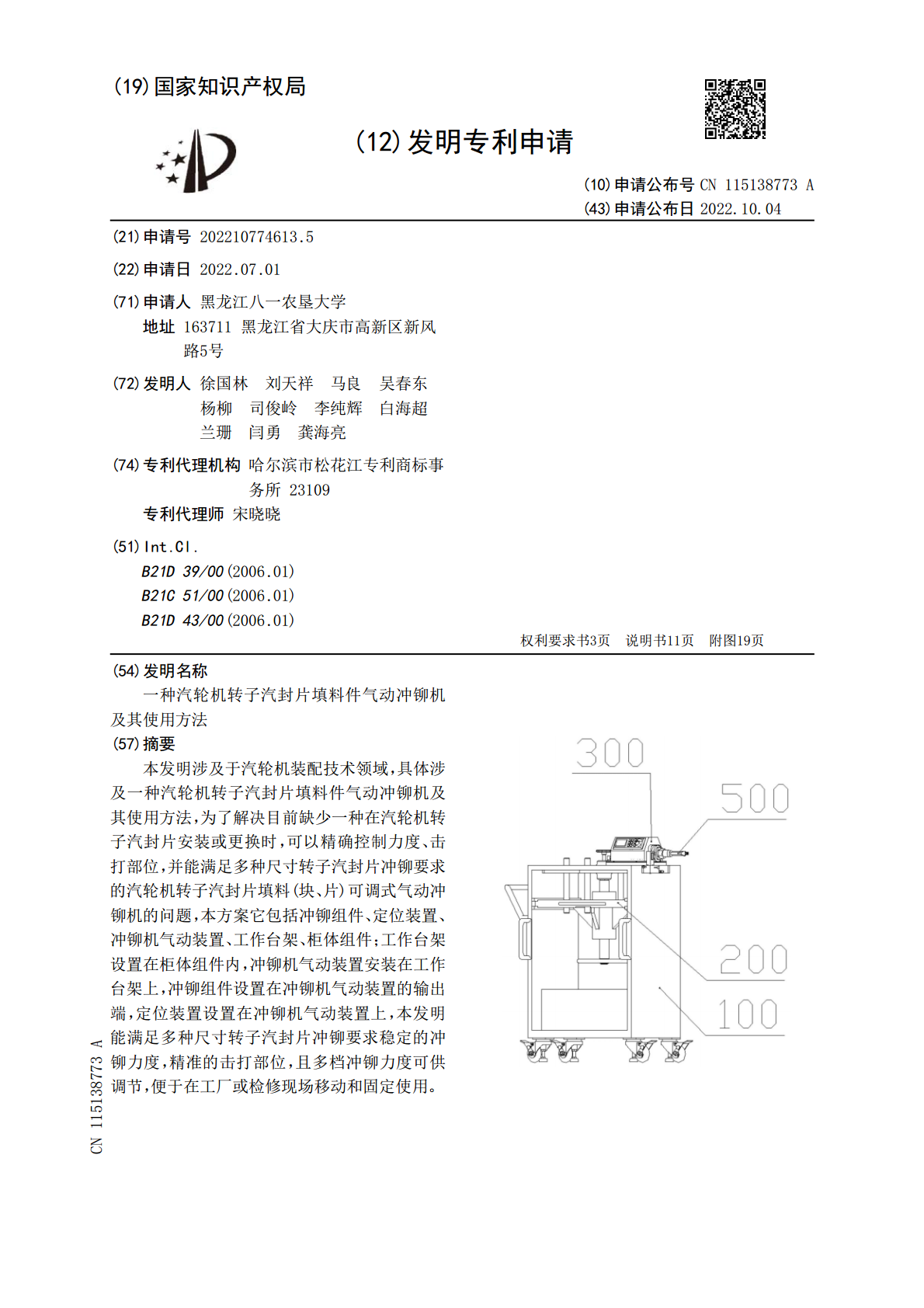

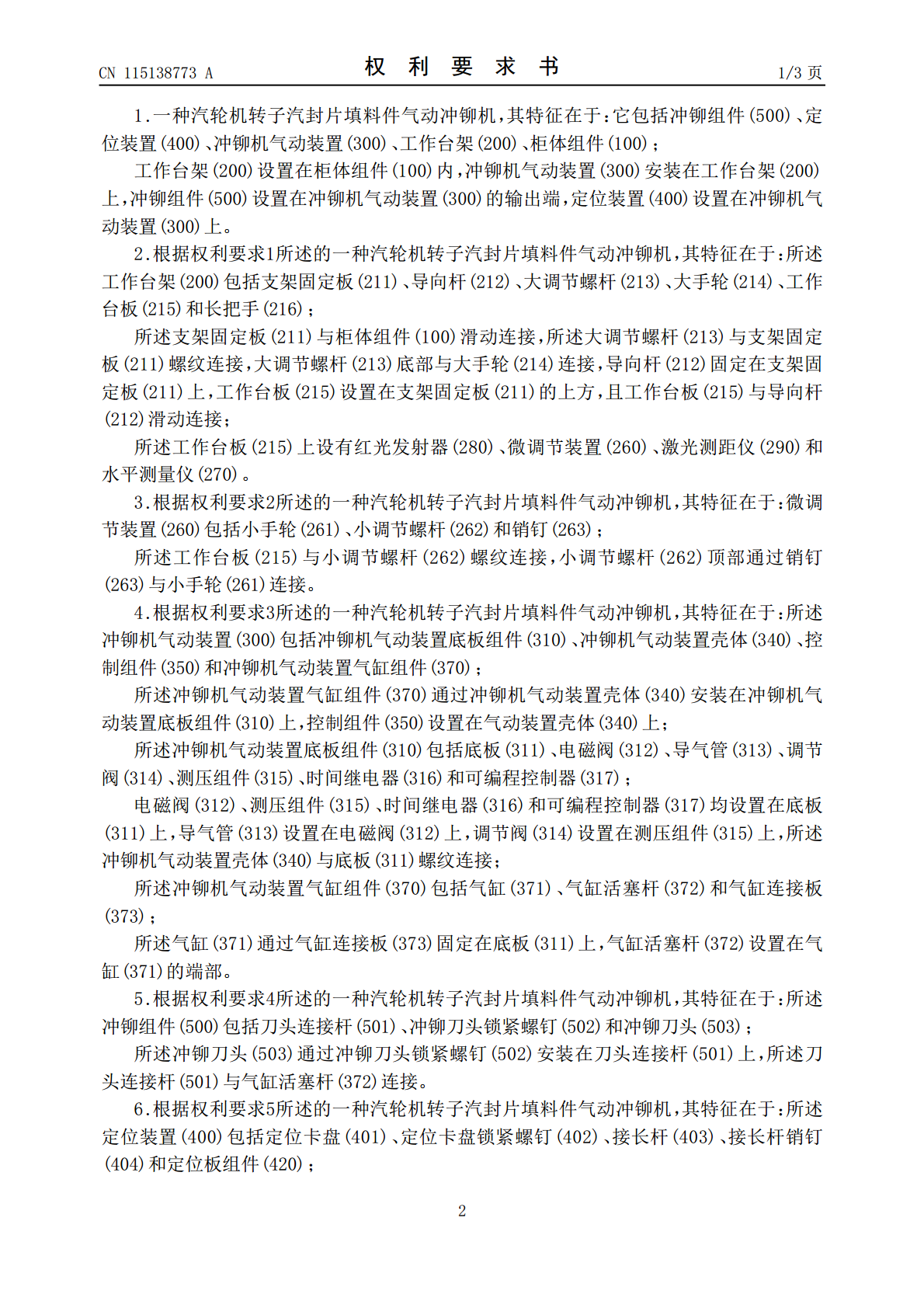

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115138773A(43)申请公布日2022.10.04(21)申请号202210774613.5(22)申请日2022.07.01(71)申请人黑龙江八一农垦大学地址163711黑龙江省大庆市高新区新风路5号(72)发明人徐国林刘天祥马良吴春东杨柳司俊岭李纯辉白海超兰珊闫勇龚海亮(74)专利代理机构哈尔滨市松花江专利商标事务所23109专利代理师宋晓晓(51)Int.Cl.B21D39/00(2006.01)B21C51/00(2006.01)B21D43/00(2006.01)权利要求书3页说明书11页附图19页(54)发明名称一种汽轮机转子汽封片填料件气动冲铆机及其使用方法(57)摘要本发明涉及于汽轮机装配技术领域，具体涉及一种汽轮机转子汽封片填料件气动冲铆机及其使用方法，为了解决目前缺少一种在汽轮机转子汽封片安装或更换时，可以精确控制力度、击打部位，并能满足多种尺寸转子汽封片冲铆要求的汽轮机转子汽封片填料(块、片)可调式气动冲铆机的问题，本方案它包括冲铆组件、定位装置、冲铆机气动装置、工作台架、柜体组件；工作台架设置在柜体组件内，冲铆机气动装置安装在工作台架上，冲铆组件设置在冲铆机气动装置的输出端，定位装置设置在冲铆机气动装置上，本发明能满足多种尺寸转子汽封片冲铆要求稳定的冲铆力度，精准的击打部位，且多档冲铆力度可供调节，便于在工厂或检修现场移动和固定使用。CN115138773ACN115138773A权利要求书1/3页1.一种汽轮机转子汽封片填料件气动冲铆机，其特征在于：它包括冲铆组件(500)、定位装置(400)、冲铆机气动装置(300)、工作台架(200)、柜体组件(100)；工作台架(200)设置在柜体组件(100)内，冲铆机气动装置(300)安装在工作台架(200)上，冲铆组件(500)设置在冲铆机气动装置(300)的输出端，定位装置(400)设置在冲铆机气动装置(300)上。2.根据权利要求1所述的一种汽轮机转子汽封片填料件气动冲铆机，其特征在于：所述工作台架(200)包括支架固定板(211)、导向杆(212)、大调节螺杆(213)、大手轮(214)、工作台板(215)和长把手(216)；所述支架固定板(211)与柜体组件(100)滑动连接，所述大调节螺杆(213)与支架固定板(211)螺纹连接，大调节螺杆(213)底部与大手轮(214)连接，导向杆(212)固定在支架固定板(211)上，工作台板(215)设置在支架固定板(211)的上方，且工作台板(215)与导向杆(212)滑动连接；所述工作台板(215)上设有红光发射器(280)、微调节装置(260)、激光测距仪(290)和水平测量仪(270)。3.根据权利要求2所述的一种汽轮机转子汽封片填料件气动冲铆机，其特征在于：微调节装置(260)包括小手轮(261)、小调节螺杆(262)和销钉(263)；所述工作台板(215)与小调节螺杆(262)螺纹连接，小调节螺杆(262)顶部通过销钉(263)与小手轮(261)连接。4.根据权利要求3所述的一种汽轮机转子汽封片填料件气动冲铆机，其特征在于：所述冲铆机气动装置(300)包括冲铆机气动装置底板组件(310)、冲铆机气动装置壳体(340)、控制组件(350)和冲铆机气动装置气缸组件(370)；所述冲铆机气动装置气缸组件(370)通过冲铆机气动装置壳体(340)安装在冲铆机气动装置底板组件(310)上，控制组件(350)设置在气动装置壳体(340)上；所述冲铆机气动装置底板组件(310)包括底板(311)、电磁阀(312)、导气管(313)、调节阀(314)、测压组件(315)、时间继电器(316)和可编程控制器(317)；电磁阀(312)、测压组件(315)、时间继电器(316)和可编程控制器(317)均设置在底板(311)上，导气管(313)设置在电磁阀(312)上，调节阀(314)设置在测压组件(315)上，所述冲铆机气动装置壳体(340)与底板(311)螺纹连接；所述冲铆机气动装置气缸组件(370)包括气缸(371)、气缸活塞杆(372)和气缸连接板(373)；所述气缸(371)通过气缸连接板(373)固定在底板(311)上，气缸活塞杆(372)设置在气缸(371)的端部。5.根据权利要求4所述的一种汽轮机转子汽封片填料件气动冲铆机，其特征在于：所述冲铆组件(500)包括刀头连接杆(501)、冲铆刀头锁紧螺钉(502)和冲铆刀头(503)；所述冲铆刀头(503)通过冲铆刀头锁紧螺钉(502)安装在刀头连接杆(501)上，所述刀头连接杆(501)与气缸活塞杆(372)连接。6.根据权利要求5所述的一种汽轮机转子汽封片填料件气动冲铆机，其特征
