一种快速精准调控施肥机及其控制方法.pdf

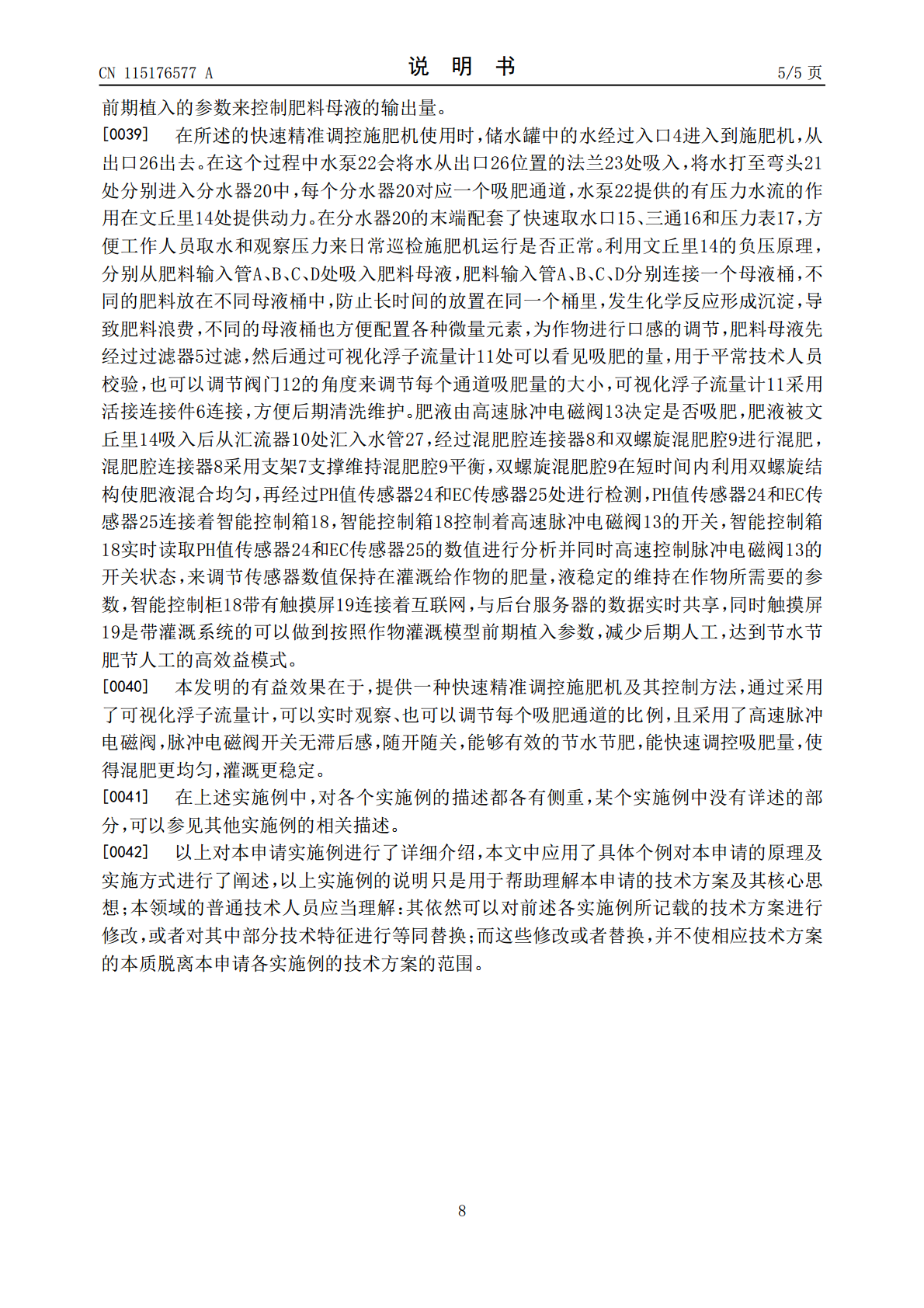

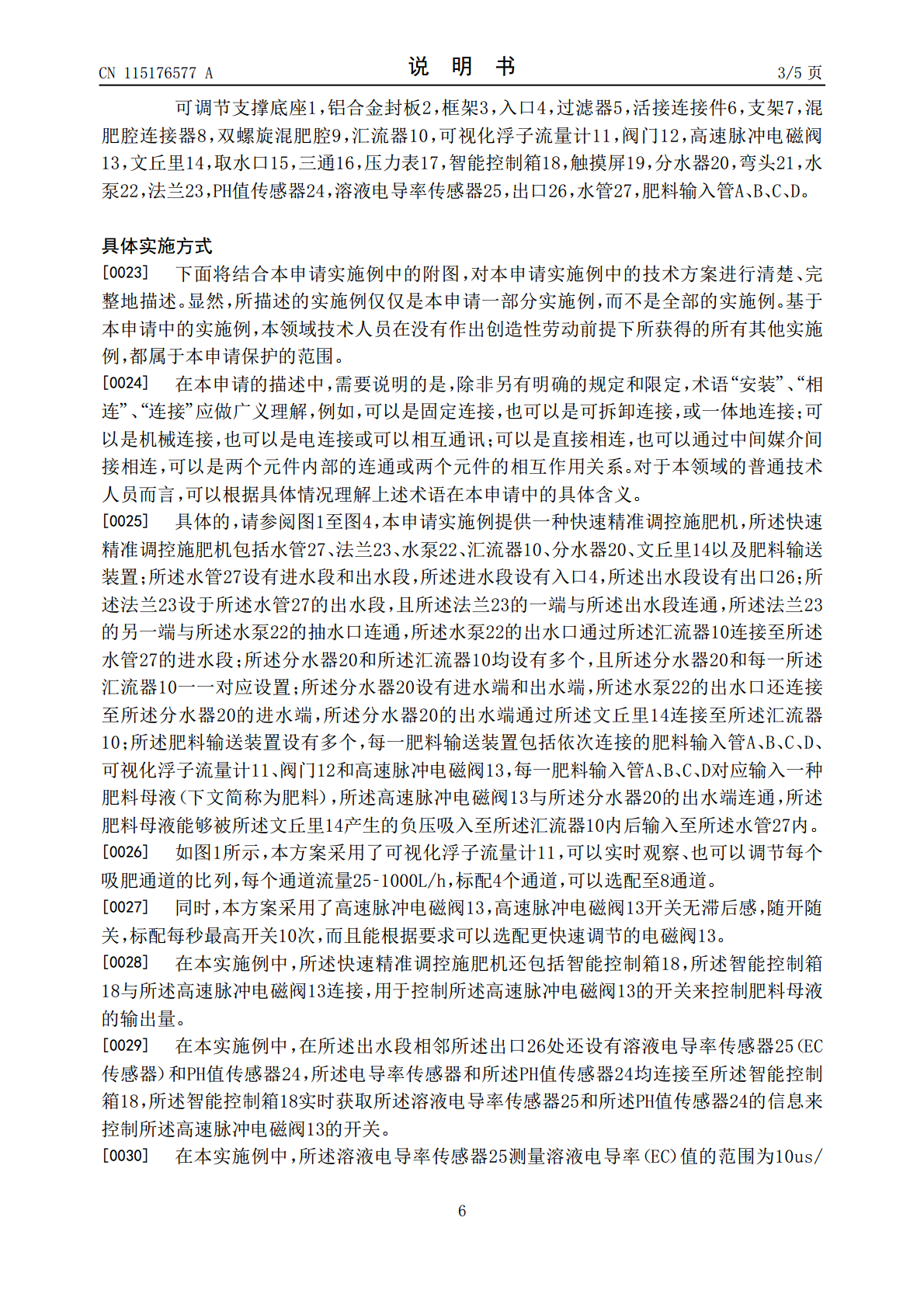

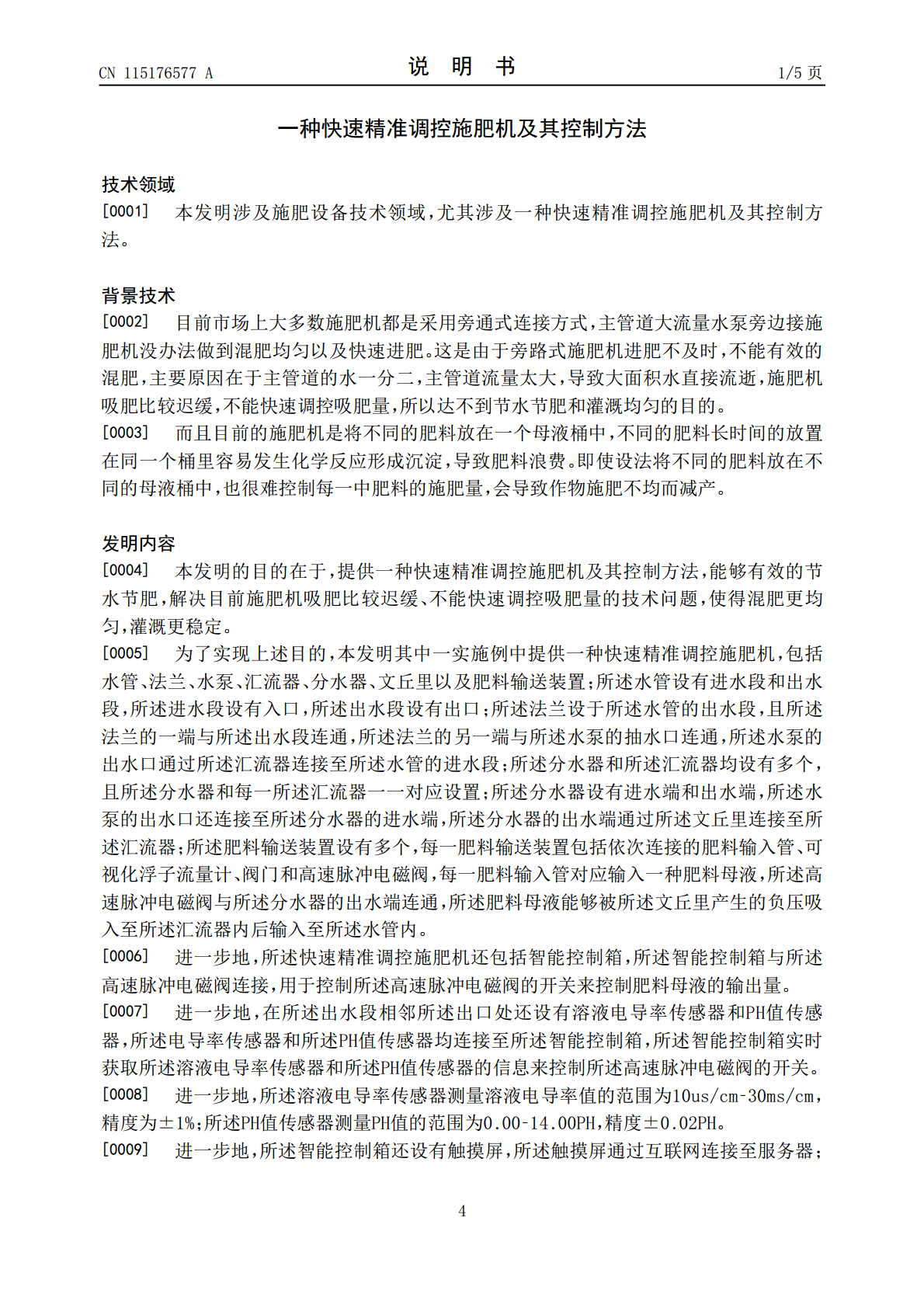

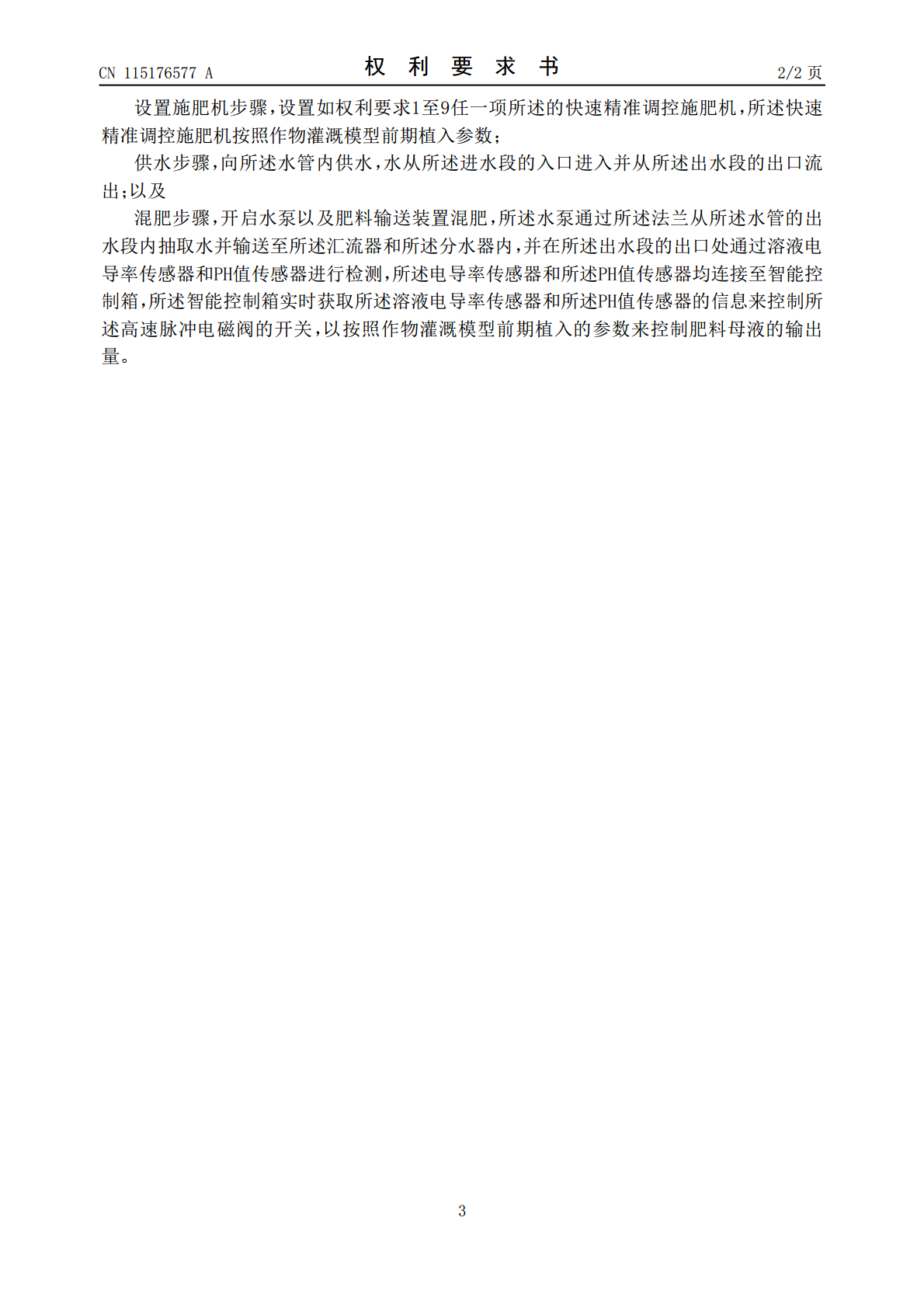

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115176577A(43)申请公布日2022.10.14(21)申请号202210569614.6(22)申请日2022.05.24(71)申请人上海国兴农现代农业发展股份有限公司地址200437上海市杨浦区中山北二路1121号4C06室(72)发明人郭之兵陈新星(74)专利代理机构上海世圆知识产权代理有限公司31320专利代理师陈颖洁王佳妮(51)Int.Cl.A01C23/04(2006.01)A01C23/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种快速精准调控施肥机及其控制方法(57)摘要本申请公开了一种快速精准调控施肥机及其控制方法。该施肥机包括水管、法兰、水泵、汇流器、分水器、文丘里以及肥料输送装置；所述分水器和所述汇流器均设有多个，且所述分水器和每一所述汇流器一一对应设置；所述肥料输送装置设有多个，每一肥料输送装置包括依次连接的肥料输入管、可视化浮子流量计、阀门和高速脉冲电磁阀，每一肥料输入管对应输入一种肥料母液，所述高速脉冲电磁阀与所述分水器的出水端连通，所述肥料母液能够被所述文丘里产生的负压吸入至所述汇流器内后输入至所述水管内。本申请能够有效的节水节肥，能快速调控吸肥量，使得混肥更均匀，灌溉更稳定。CN115176577ACN115176577A权利要求书1/2页1.一种快速精准调控施肥机，其特征在于，包括水管、法兰、水泵、汇流器、分水器、文丘里以及肥料输送装置；所述水管设有进水段和出水段，所述进水段设有入口，所述出水段设有出口；所述法兰设于所述水管的出水段，且所述法兰的一端与所述出水段连通，所述法兰的另一端与所述水泵的抽水口连通，所述水泵的出水口通过所述汇流器连接至所述水管的进水段；所述分水器和所述汇流器均设有多个，且所述分水器和每一所述汇流器一一对应设置；所述分水器设有进水端和出水端，所述水泵的出水口还连接至所述分水器的进水端，所述分水器的出水端通过所述文丘里连接至所述汇流器；所述肥料输送装置设有多个，每一肥料输送装置包括依次连接的肥料输入管、可视化浮子流量计、阀门和高速脉冲电磁阀，每一肥料输入管对应输入一种肥料母液，所述高速脉冲电磁阀与所述分水器的出水端连通，所述肥料母液能够被所述文丘里产生的负压吸入至所述汇流器内后输入至所述水管内。2.根据权利要求1所述的快速精准调控施肥机，其特征在于，还包括智能控制箱，所述智能控制箱与所述高速脉冲电磁阀连接，用于控制所述高速脉冲电磁阀的开关来控制肥料母液的输出量。3.根据权利要求2所述的快速精准调控施肥机，其特征在于，在所述出水段相邻所述出口处还设有溶液电导率传感器和PH值传感器，所述电导率传感器和所述PH值传感器均连接至所述智能控制箱，所述智能控制箱实时获取所述溶液电导率传感器和所述PH值传感器的信息来控制所述高速脉冲电磁阀的开关。4.根据权利要求3所述的快速精准调控施肥机，其特征在于，所述溶液电导率传感器测量溶液电导率值的范围为10us/cm‑30ms/cm，精度为±1%；所述PH值传感器测量PH值的范围为0.00‑14.00PH，精度±0.02PH。5.根据权利要求2所述的快速精准调控施肥机，其特征在于，所述智能控制箱还设有触摸屏，所述触摸屏通过互联网连接至服务器；所述服务器与所述智能控制箱的数据实时共享，同时能够远程操作所述触摸屏以按照作物灌溉模型前期植入的参数进行施肥控制。6.根据权利要求1所述的快速精准调控施肥机，其特征在于，所述水管还设有位于所述进水段和所述出水段之间的混肥段，所述混肥段为双螺旋混肥腔，所述混肥段与所述进水段和所述出水段之间通过混肥腔连接器连接。7.根据权利要求1所述的快速精准调控施肥机，其特征在于，所述肥料输送装置还包括过滤器，所述过滤器设于所述肥料输入管上；每一肥料输入管对应连接一母液桶，所述母液桶内对应盛放一种肥料母液，所述肥料母液经所述过滤器过滤后输入至所述可视化浮子流量计内。8.根据权利要求1所述的快速精准调控施肥机，其特征在于，所述可视化浮子流量计通过活接连接件连接至所述肥料输入管上；所述肥料输入管及所述水管固定在框架上；所述框架采用铝合金型材，配有设有可调节支撑底座和铝合金封板。9.根据权利要求1所述的快速精准调控施肥机，其特征在于，多个所述分水器依次连通，其中一端的所述分水器通过弯头连接至所述水泵，另一端的的所述分水器连接至三通的中部开口，所述三通的底部开口连接至取水口，所述三通的顶部开口连接至压力表。10.一种快速精准调控施肥机的控制方法，其特征在于，包括步骤：2CN115176577A权利要求书2/2页设置施肥机步骤，设置如权利要求1至9任一项所述的快速精准调控施肥机，所述快速精准调控施肥机按照作物灌溉模型前期植入参数；供
