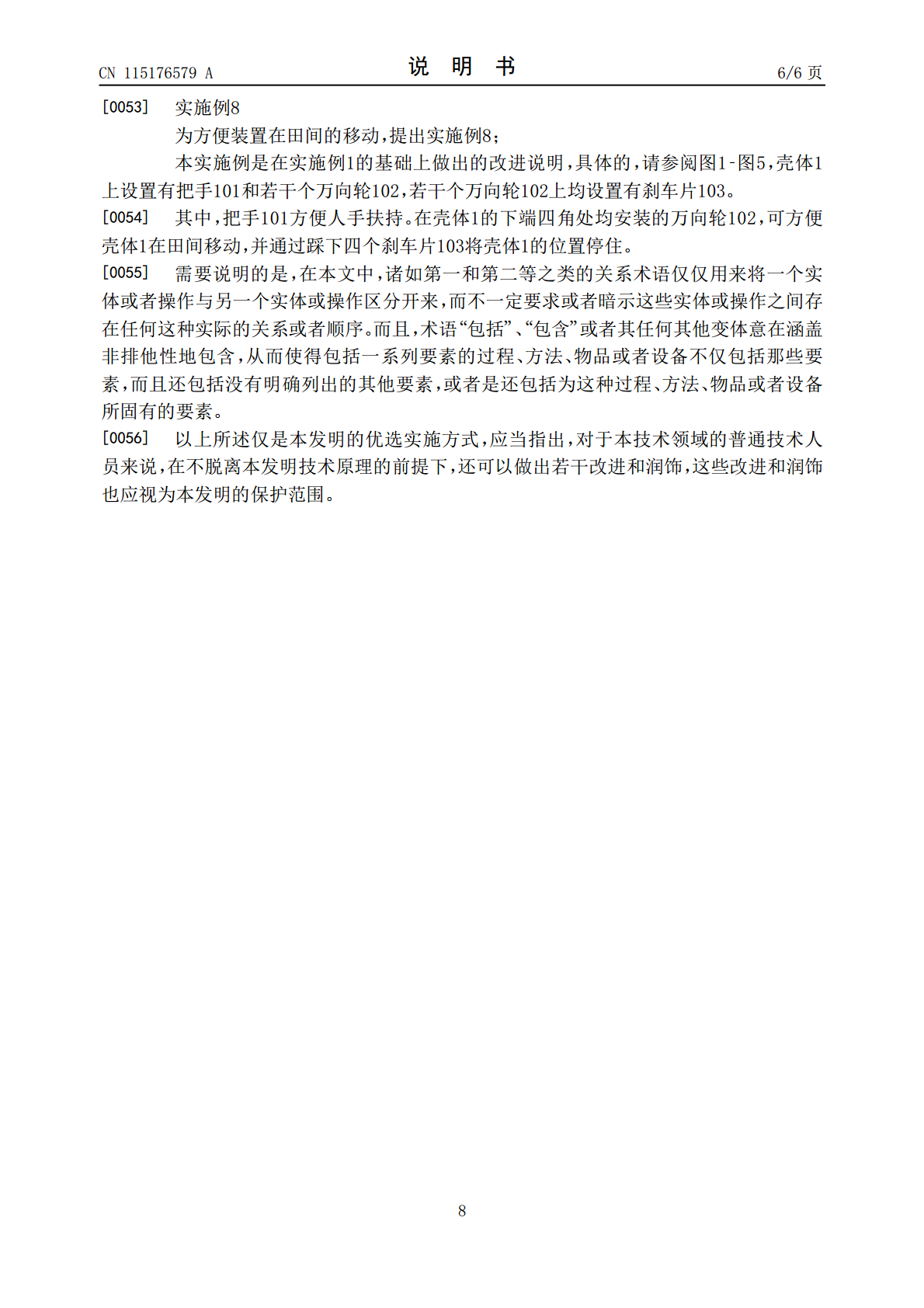

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115176579A(43)申请公布日2022.10.14(21)申请号202210946732.4(22)申请日2022.08.09(71)申请人中国科学院地理科学与资源研究所地址100020北京市朝阳区大屯路甲11号(72)发明人李飞(74)专利代理机构北京汇众通达知识产权代理事务所(普通合伙)11622专利代理师李丹(51)Int.Cl.A01C23/04(2006.01)权利要求书1页说明书6页附图6页(54)发明名称一种可控喷洒肥料的农业施肥机(57)摘要本发明涉及施肥机技术领域，且公开了一种可控喷洒肥料的农业施肥机，包括壳体，壳体内设置有肥料罐，肥料罐上设置有注料管道和出料管道，肥料罐内还设置有泵机，且泵机与出料管道连接；壳体内设置有施肥机构用于向植株根部施肥，施肥机构包括设置于出料管道上的连接管道，连接管道内滑动设置有喷枪，且连接管道和喷枪均呈弧线形，喷枪上开设有若干个喷孔；壳体上还设置有第一驱动机构用于驱动喷枪沿着连接管道内滑动以插入土壤中植株根部位置；该可控喷洒肥料的农业施肥机，达到水肥均衡，直接把作物所需要的肥料随水均匀地输送到植株的根部，大幅度地提高了肥料的利用率，并且相比传统的沟灌也大幅度减少了水的浪费。CN115176579ACN115176579A权利要求书1/1页1.一种可控喷洒肥料的农业施肥机，包括壳体(1)，其特征在于：所述壳体(1)内设置有肥料罐(2)，所述肥料罐(2)上设置有注料管道(201)和出料管道(202)，所述肥料罐(2)内还设置有泵机(203)，且所述泵机(203)与所述出料管道(202)连接；所述壳体(1)内设置有施肥机构(3)用于向植株根部施肥，所述施肥机构(3)包括设置于所述出料管道(202)上的连接管道(301)，所述连接管道(301)内滑动设置有喷枪(302)，且所述连接管道(301)和所述喷枪(302)均呈弧线形，所述喷枪(302)上开设有若干个喷孔(303)；所述壳体(1)上还设置有第一驱动机构(4)用于驱动所述喷枪(302)沿着所述连接管道(301)内滑动以插入土壤中植株根部位置。2.根据权利要求1所述的可控喷洒肥料的农业施肥机，其特征在于：所述施肥机构(3)还包括转动设置于所述喷枪(302)上的钻头(304)，所述喷枪(302)内设置有第一电机(305)，且所述第一电机(305)的输出轴与所述钻头(304)连接。3.根据权利要求2所述的可控喷洒肥料的农业施肥机，其特征在于：所述施肥机构(3)设置有两个，且两个所述施肥机构(3)对称设置于所述壳体(1)上。4.根据权利要求3所述的可控喷洒肥料的农业施肥机，其特征在于：所述第一驱动机构(4)包括设置于所述壳体(1)上的第二电机(401)，所述第二电机(401)的输出轴上设置有连接板(402)，且所述连接板(402)与两个所述喷枪(302)均连接。5.根据权利要求1所述的可控喷洒肥料的农业施肥机，其特征在于：所述壳体(1)上还设置有若干个原料储存机构(5)分别用于储存配制肥料的原料，所述原料储存机构(5)包括设置于所述壳体(1)上的储料罐(501)，且所述储料罐(501)与所述注料管道(201)相对应，所述储料罐(501)上通过铰轴活动铰接有罐盖(507)。6.根据权利要求5所述的可控喷洒肥料的农业施肥机，其特征在于：所述原料储存机构(5)还包括转动设置于所述储料罐(501)上的两个转杆(502)，两个所述转杆(502)上均设置有密封板(503)，且两个所述密封板(503)均滑动设置于所述储料罐(501)上。7.根据权利要求6所述的可控喷洒肥料的农业施肥机，其特征在于：所述原料储存机构(5)还包括分别设置于两个所述转杆(502)上的第一齿轮(504)和第二齿轮(505)，且所述第一齿轮(504)和所述第二齿轮(505)啮合，其中一个所述转杆(502)上设置有发条弹簧(506)，且所述发条弹簧(506)与所述储料罐(501)连接。8.根据权利要求5所述的可控喷洒肥料的农业施肥机，其特征在于：所述壳体(1)内设置有第二驱动机构(6)用于驱动若干个所述原料储存机构(5)放料，所述第二驱动机构(6)包括设置于所述壳体(1)上的第三电机(601)，所述第三电机(601)上设置有转盘(602)，所述转盘(602)上设置有若干个齿条(603)，若干个所述齿条(603)分别与若干个第二齿轮(505)啮合，且若干个所述齿条(603)的齿数呈递增设置。9.根据权利要求8所述的可控喷洒肥料的农业施肥机，其特征在于：所述注料管道(201)上转动设置有连接杆(7)，所述连接杆(7)上设置有若干个搅拌叶(701)。10.根据权利要求1所述的可控喷洒肥料的农业施肥机，其特征在于：所述壳
