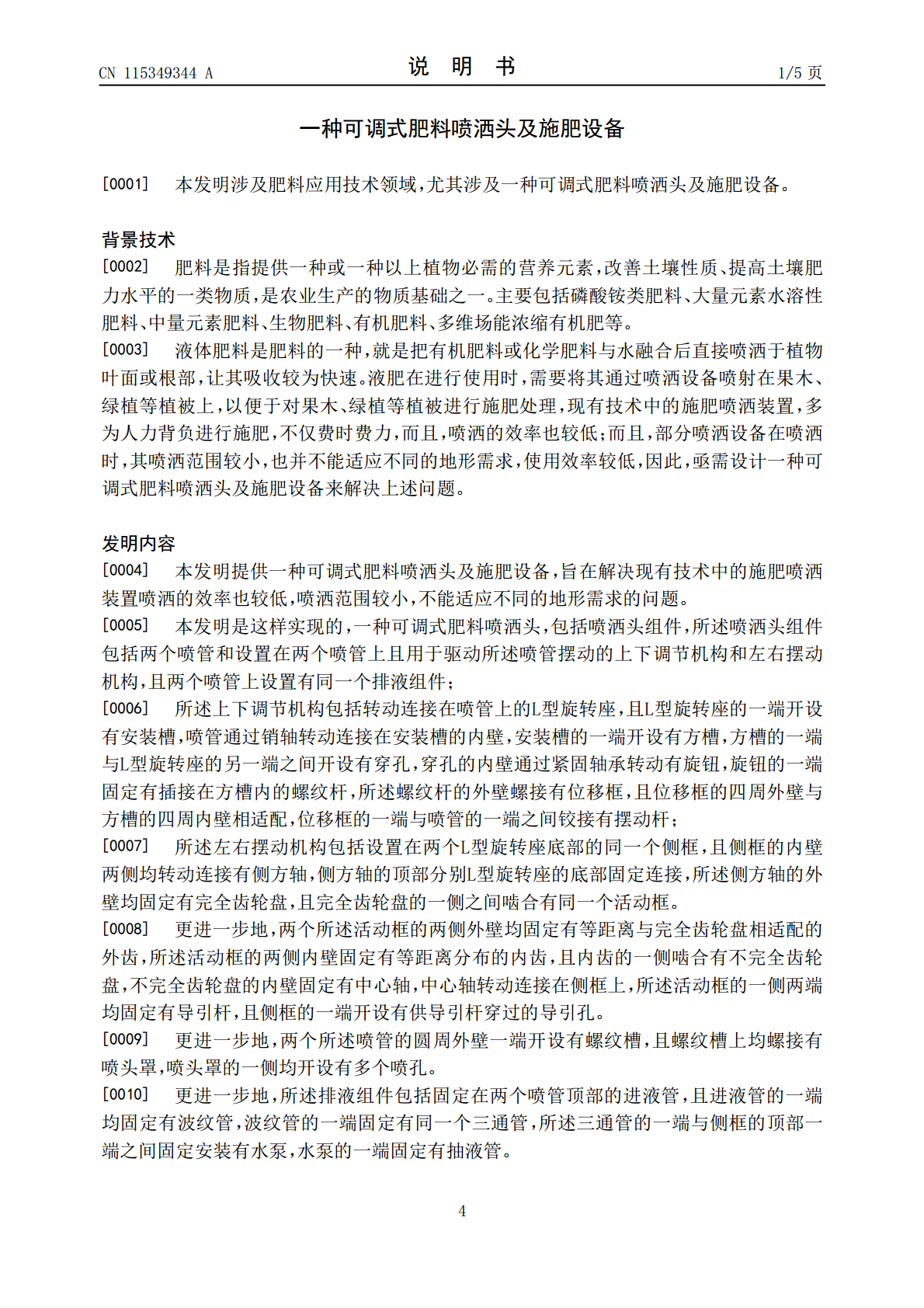

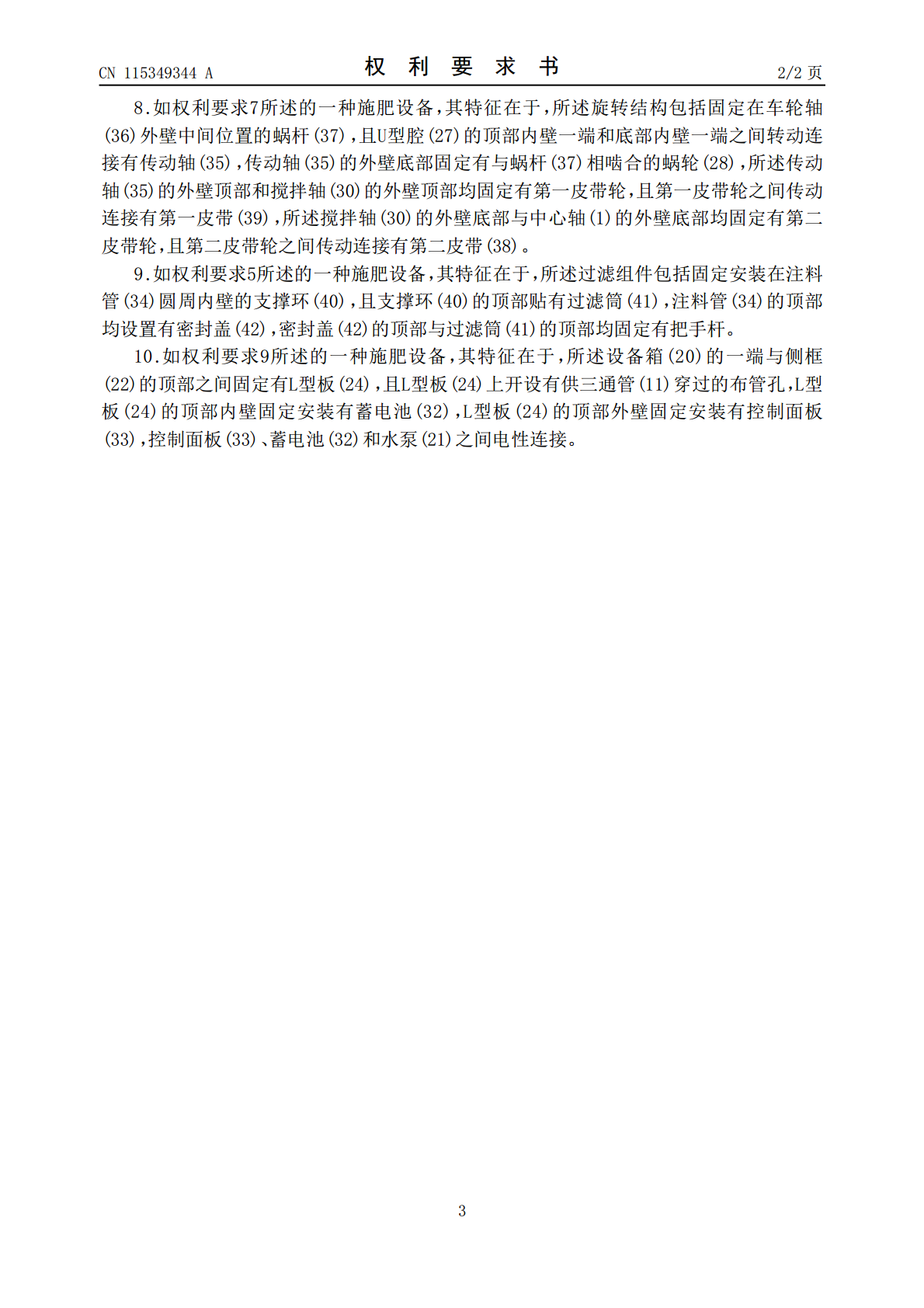

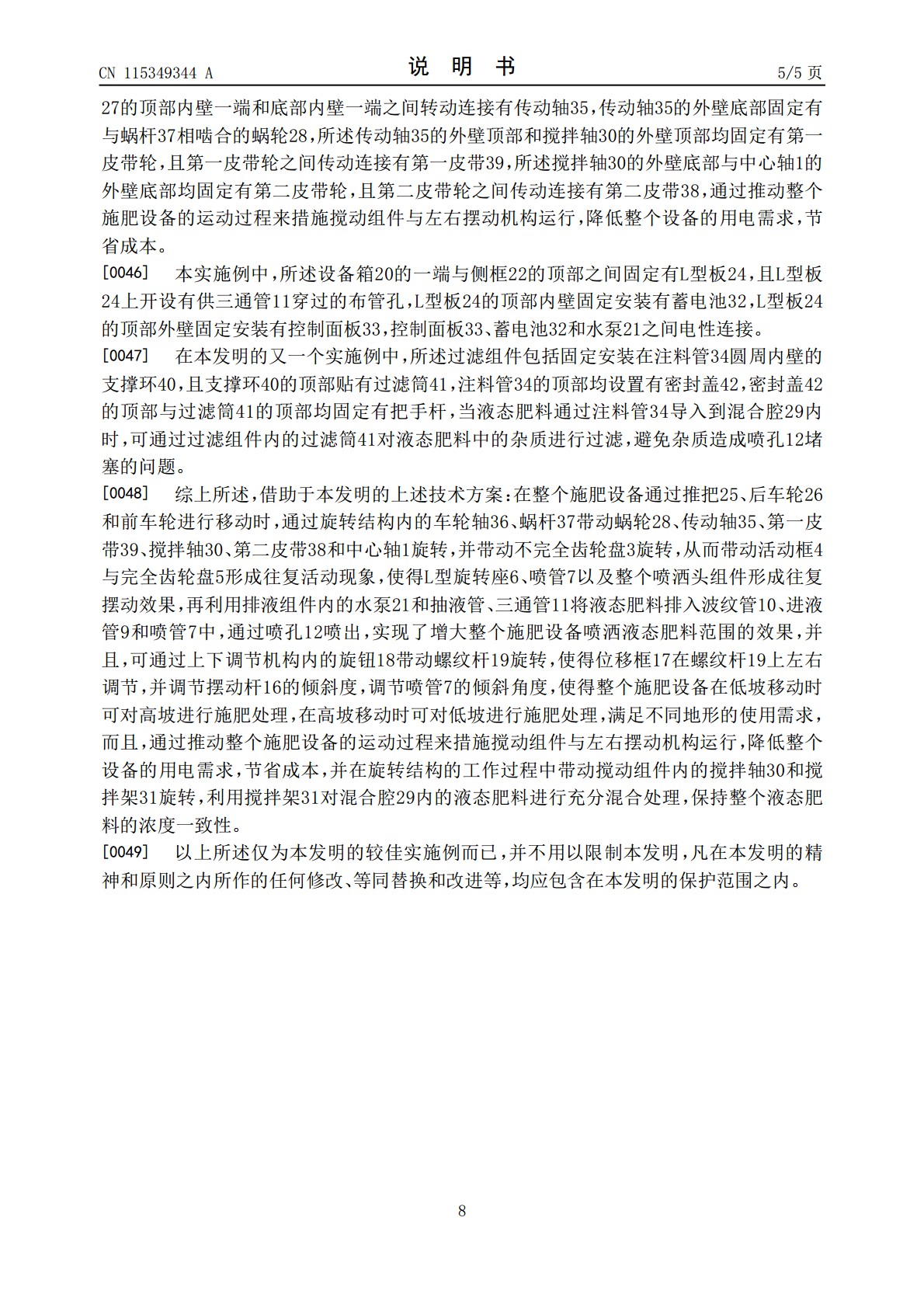

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115349344A(43)申请公布日2022.11.18(21)申请号202211160404.8(22)申请日2022.09.22(71)申请人湖南新长山农业发展股份有限公司地址415000湖南省常德市汉寿县太子庙镇倒流坪社区金马路汉寿高新技术产业园区(72)发明人李国军张建华李建群(74)专利代理机构常德宏康亿和知识产权代理事务所(普通合伙)43239专利代理师田雪姣(51)Int.Cl.A01C23/04(2006.01)A01C23/00(2006.01)B05B15/25(2018.01)B05B15/40(2018.01)权利要求书2页说明书5页附图7页(54)发明名称一种可调式肥料喷洒头及施肥设备(57)摘要本发明涉及肥料应用技术领域,提供了一种可调式肥料喷洒头及施肥设备,包括喷洒头组件,所述喷洒头组件包括两个喷管和设置在两个喷管上且用于驱动所述喷管摆动的上下调节机构和左右摆动机构,且两个喷管上设置有同一个排液组件;所述上下调节机构包括转动连接在喷管上的L型旋转座,且L型旋转座的一端开设有安装槽,喷管通过销轴转动连接在安装槽的内壁,安装槽的一端开设有方槽,本发明中可形成具有上下调节性能和左右摆动性能的喷洒头组件,实现了增大整个施肥设备喷洒液态肥料范围的效果,解决了现有中仍需要人力背负进行施肥的操作,降低劳动程度,并调节摆动杆的倾斜度,调节喷管的倾斜角度,满足不同地形的使用需求。CN115349344ACN115349344A权利要求书1/2页1.一种可调式肥料喷洒头,包括喷洒头组件,其特征在于,所述喷洒头组件包括两个喷管(7)和设置在两个喷管(7)上且用于驱动所述喷管(7)摆动的上下调节机构和左右摆动机构,且两个喷管(7)上设置有同一个排液组件;所述上下调节机构包括转动连接在喷管(7)上的L型旋转座(6),且L型旋转座(6)的一端开设有安装槽(14),喷管(7)通过销轴转动连接在安装槽(14)的内壁,安装槽(14)的一端开设有方槽(15),方槽(15)的一端与L型旋转座(6)的另一端之间开设有穿孔,穿孔的内壁通过紧固轴承转动有旋钮(18),旋钮(18)的一端固定有插接在方槽(15)内的螺纹杆(19),所述螺纹杆(19)的外壁螺接有位移框(17),且位移框(17)的四周外壁与方槽(15)的四周内壁相适配,位移框(17)的一端与喷管(7)的一端之间铰接有摆动杆(16);所述左右摆动机构包括设置在两个L型旋转座(6)底部的同一个侧框(22),且侧框(22)的内壁两侧均转动连接有侧方轴(2),侧方轴(2)的顶部分别L型旋转座(6)的底部固定连接,所述侧方轴(2)的外壁均固定有完全齿轮盘(5),且完全齿轮盘(5)的一侧之间啮合有同一个活动框(4)。2.如权利要求1所述的一种可调式肥料喷洒头,其特征在于,两个所述活动框(4)的两侧外壁均固定有等距离与完全齿轮盘(5)相适配的外齿,所述活动框(4)的两侧内壁固定有等距离分布的内齿,且内齿的一侧啮合有不完全齿轮盘(3),不完全齿轮盘(3)的内壁固定有中心轴(1),中心轴(1)转动连接在侧框(22)上,所述活动框(4)的一侧两端均固定有导引杆(23),且侧框(22)的一端开设有供导引杆(23)穿过的导引孔。3.如权利要求2所述的一种可调式肥料喷洒头,其特征在于,两个所述喷管(7)的圆周外壁一端开设有螺纹槽(13),且螺纹槽(13)上均螺接有喷头罩(8),喷头罩(8)的一侧均开设有多个喷孔(12)。4.如权利要求3所述的一种可调式肥料喷洒头,其特征在于,所述排液组件包括固定在两个喷管(7)顶部的进液管(9),且进液管(9)的一端均固定有波纹管(10),波纹管(10)的一端固定有同一个三通管(11),所述三通管(11)的一端与侧框(22)的顶部一端之间固定安装有水泵(21),水泵(21)的一端固定有抽液管。5.一种施肥设备,其特征在于,包括如权利要求1‑4任一所述可调式肥料喷洒头,还包括为排液组件提供液态肥料的设备箱(20),所述设备箱(20)的内部一侧开设有混合腔(29),且抽液管插接于混合腔(29)的内部,所述混合腔(29)的顶部一端固定有注料管(34),且注料管(34)内设置有过滤组件,所述混合腔(29)的内部设置有搅动组件,且设备箱(20)的两侧底部一端均转动连接有后车轮(26),设备箱(20)的内部开设有U型腔(27),后车轮(26)之间固定有插接在U型腔(27)内的车轮轴(36),车轮轴(36)与搅动组件和中心轴(1)之间设置有旋转结构。6.如权利要求5所述的一种施肥设备,其特征在于,所述侧框(22)固定安装在设备箱(20)的一端外壁底部,且侧框(22)的内部与U型腔(27)的一端相导通,侧框(22)的两侧一
