一种农业面源污染治理系统.pdf

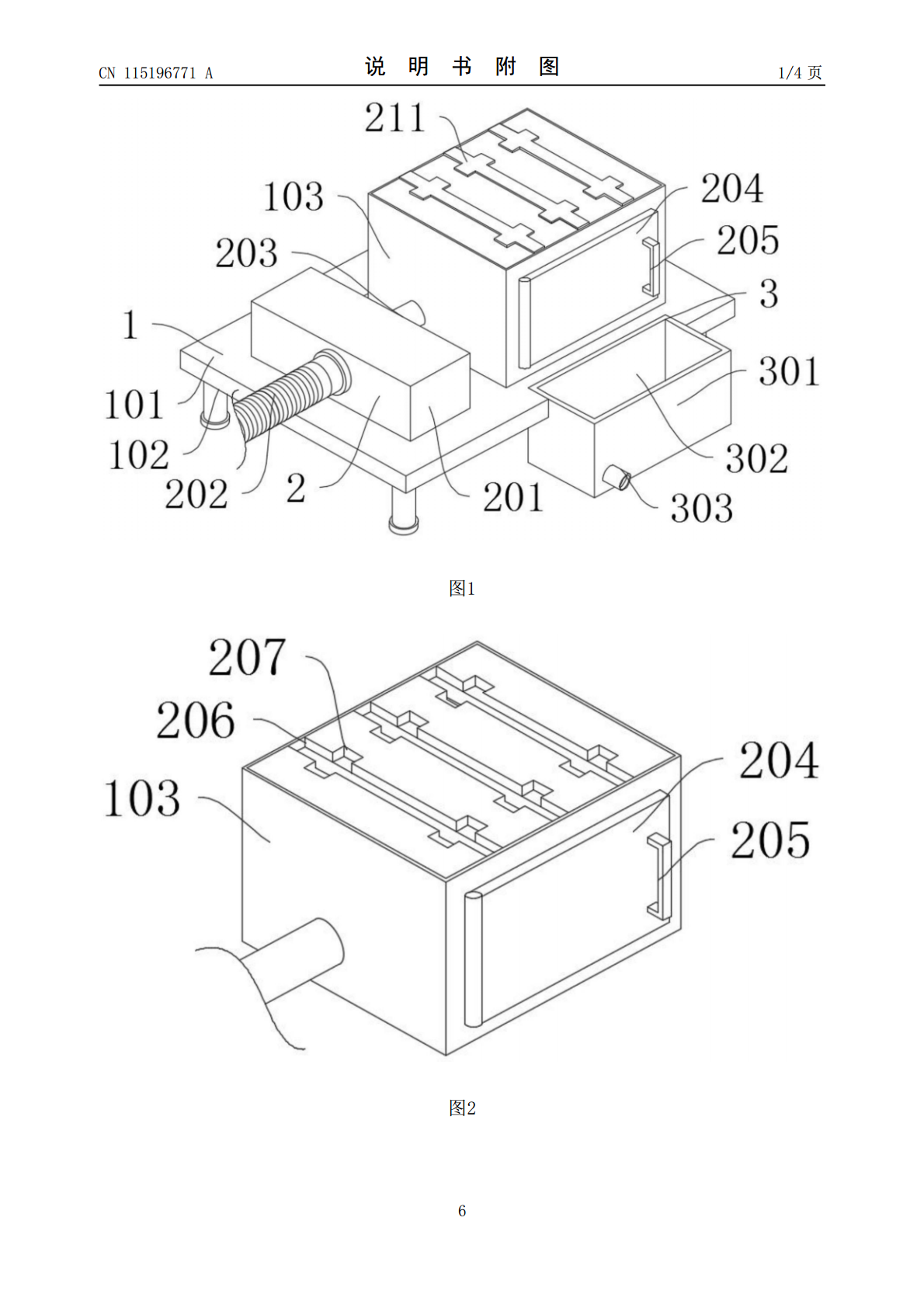

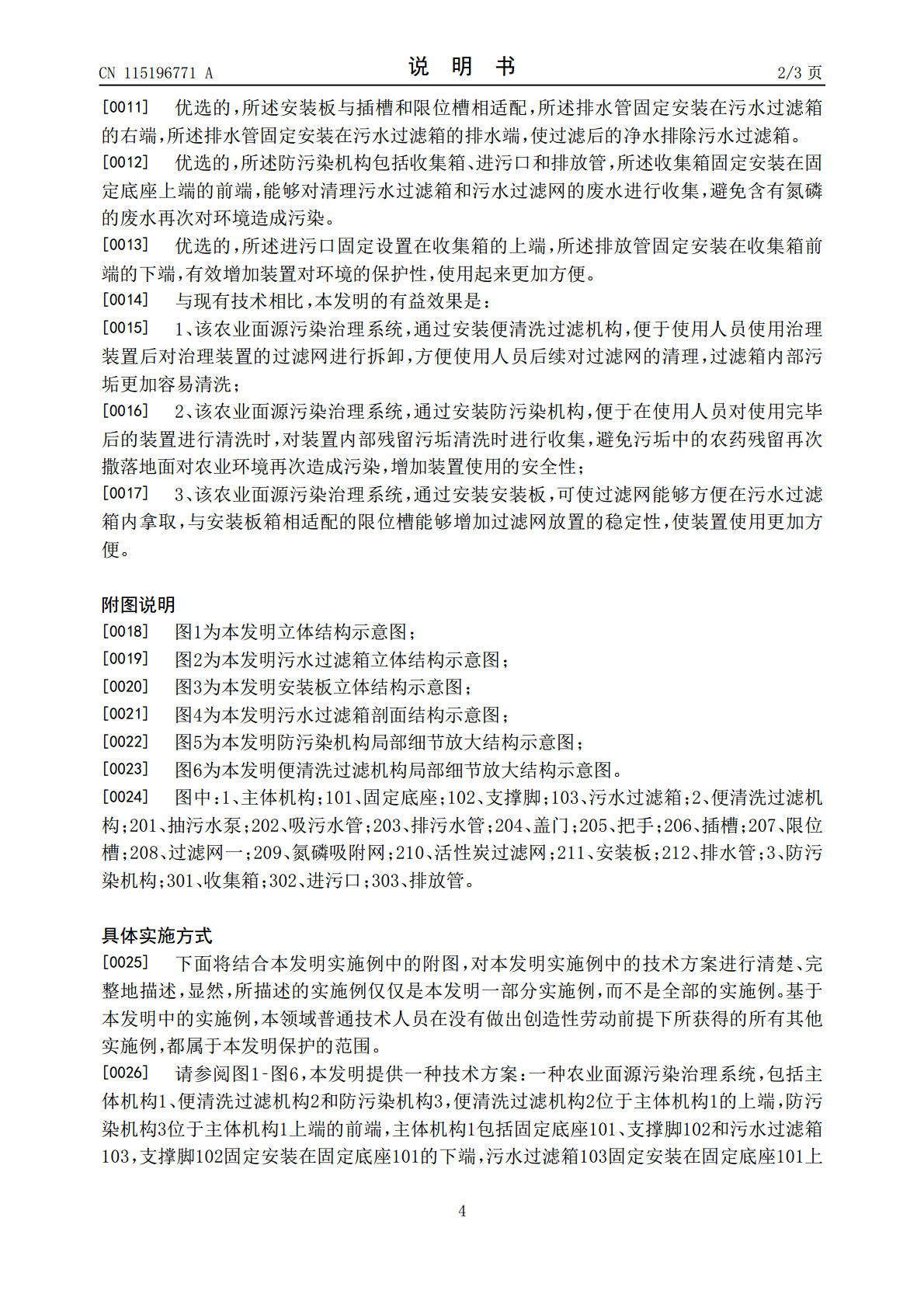

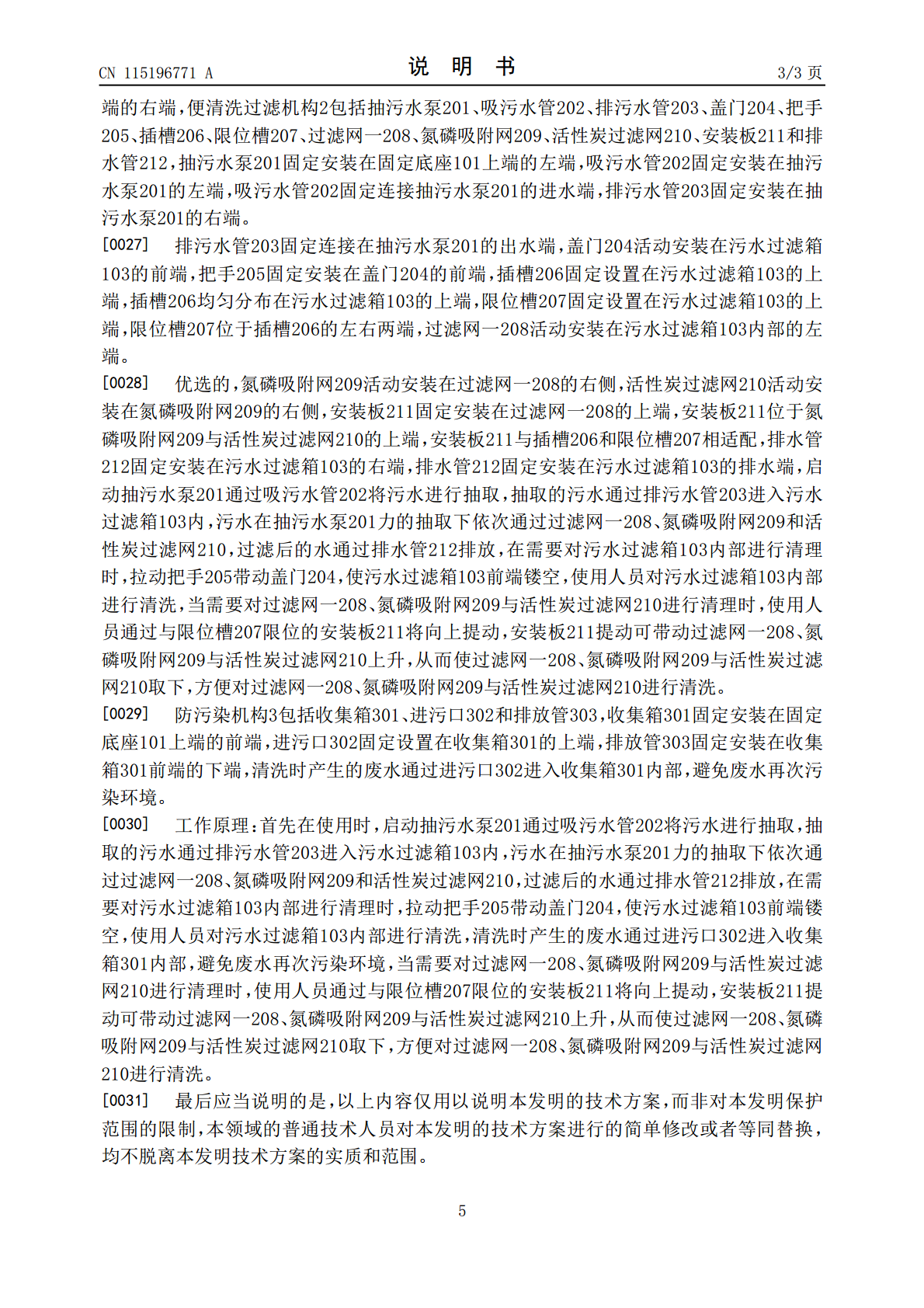

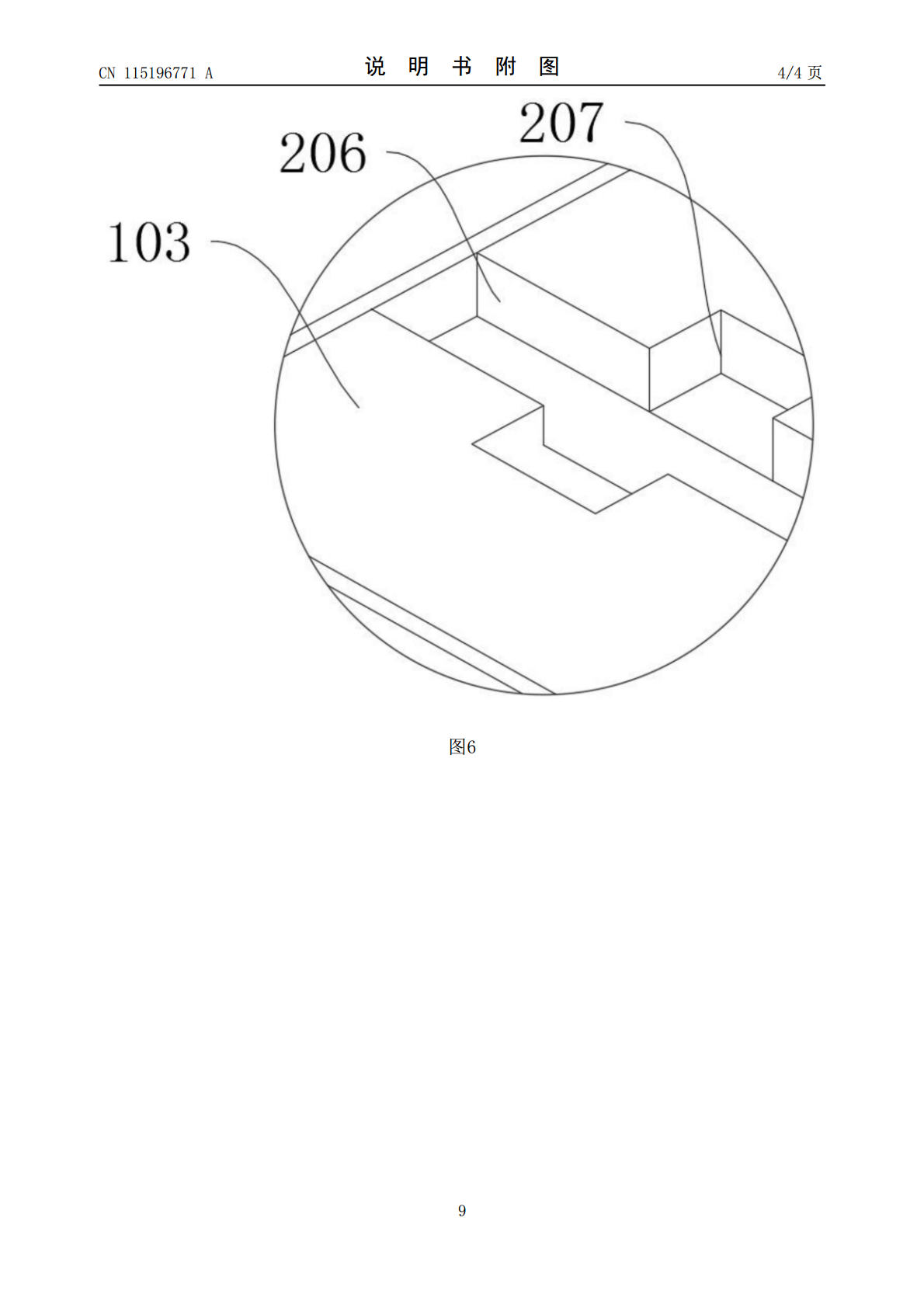

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115196771A(43)申请公布日2022.10.18(21)申请号202210841563.8(22)申请日2022.07.18(71)申请人上海江柘环境工程技术有限公司地址201199上海市闵行区顾戴路2337号维璟中心B栋16B1室(72)发明人王开江(74)专利代理机构北京亿知臻成专利代理事务所(普通合伙)16123专利代理师范琳(51)Int.Cl.C02F9/02(2006.01)B01D36/00(2006.01)B01D29/56(2006.01)B01D29/03(2006.01)B01D29/96(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种农业面源污染治理系统(57)摘要本发明涉及农业面源技术领域，且公开了一种农业面源污染治理系统，包括主体机构、便清洗过滤机构和防污染机构，所述便清洗过滤机构位于主体机构的上端，所述防污染机构位于主体机构上端的前端，所述主体机构包括固定底座、支撑脚和污水过滤箱，所述支撑脚固定安装在固定底座的下端，所述污水过滤箱固定安装在固定底座上端的右端，所述便清洗过滤机构包括抽污水泵、吸污水管、排污水管、盖门、把手、插槽、限位槽、过滤网、氮磷吸附网、活性炭过滤网、安装板和排水管。该农业面源污染治理系统，便于使用人员使用治理装置后对治理装置的过滤网进行拆卸，方便使用人员后续对过滤网的清理，过滤箱内部污垢更加容易清洗。CN115196771ACN115196771A权利要求书1/1页1.一种农业面源污染治理系统，包括主体机构(1)、便清洗过滤机构(2)和防污染机构(3)，其特征在于：所述便清洗过滤机构(2)位于主体机构(1)的上端，所述防污染机构(3)位于主体机构(1)上端的前端，所述主体机构(1)包括固定底座(101)、支撑脚(102)和污水过滤箱(103)，所述支撑脚(102)固定安装在固定底座(101)的下端，所述污水过滤箱(103)固定安装在固定底座(101)上端的右端，所述便清洗过滤机构(2)包括抽污水泵(201)、吸污水管(202)、排污水管(203)、盖门(204)、把手(205)、插槽(206)、限位槽(207)、过滤网一(208)、氮磷吸附网(209)、活性炭过滤网(210)、安装板(211)和排水管(212)，所述抽污水泵(201)固定安装在固定底座(101)上端的左端，所述吸污水管(202)固定安装在抽污水泵(201)的左端，所述吸污水管(202)固定连接抽污水泵(201)的进水端，所述排污水管(203)固定安装在抽污水泵(201)的右端。2.根据权利要求1所述的一种农业面源污染治理系统，其特征在于：所述排污水管(203)固定连接在抽污水泵(201)的出水端，所述盖门(204)活动安装在污水过滤箱(103)的前端，所述把手(205)固定安装在盖门(204)的前端，所述插槽(206)固定设置在污水过滤箱(103)的上端，所述插槽(206)均匀分布在污水过滤箱(103)的上端。3.根据权利要求2所述的一种农业面源污染治理系统，其特征在于：所述限位槽(207)固定设置在污水过滤箱(103)的上端，所述限位槽(207)位于插槽(206)的左右两端，所述过滤网一(208)活动安装在污水过滤箱(103)内部的左端。4.根据权利要求3所述的一种农业面源污染治理系统，其特征在于：所述氮磷吸附网(209)活动安装在过滤网一(208)的右侧，所述活性炭过滤网(210)活动安装在氮磷吸附网(209)的右侧。5.根据权利要求4所述的一种农业面源污染治理系统，其特征在于：所述安装板(211)固定安装在过滤网一(208)的上端，所述安装板(211)位于氮磷吸附网(209)与活性炭过滤网(210)的上端。6.根据权利要求5所述的一种农业面源污染治理系统，其特征在于：所述安装板(211)与插槽(206)和限位槽(207)相适配，所述排水管(212)固定安装在污水过滤箱(103)的右端，所述排水管(212)固定安装在污水过滤箱(103)的排水端。7.根据权利要求6所述的一种农业面源污染治理系统，其特征在于：所述防污染机构(3)包括收集箱(301)、进污口(302)和排放管(303)，所述收集箱(301)固定安装在固定底座(101)上端的前端。8.根据权利要求7所述的一种农业面源污染治理系统，其特征在于：所述进污口(302)固定设置在收集箱(301)的上端，所述排放管(303)固定安装在收集箱(301)前端的下端。2CN115196771A说明书1/3页一种农业面源污染治理系统技术领域[0001]本发明涉及农业面源技术领域，具体为一种农业面源污染治理系统。背景技术[0002]农业面源污染是由于农地内喷洒大量农药后经
