一种能转换电源输出方向的充电器.pdf

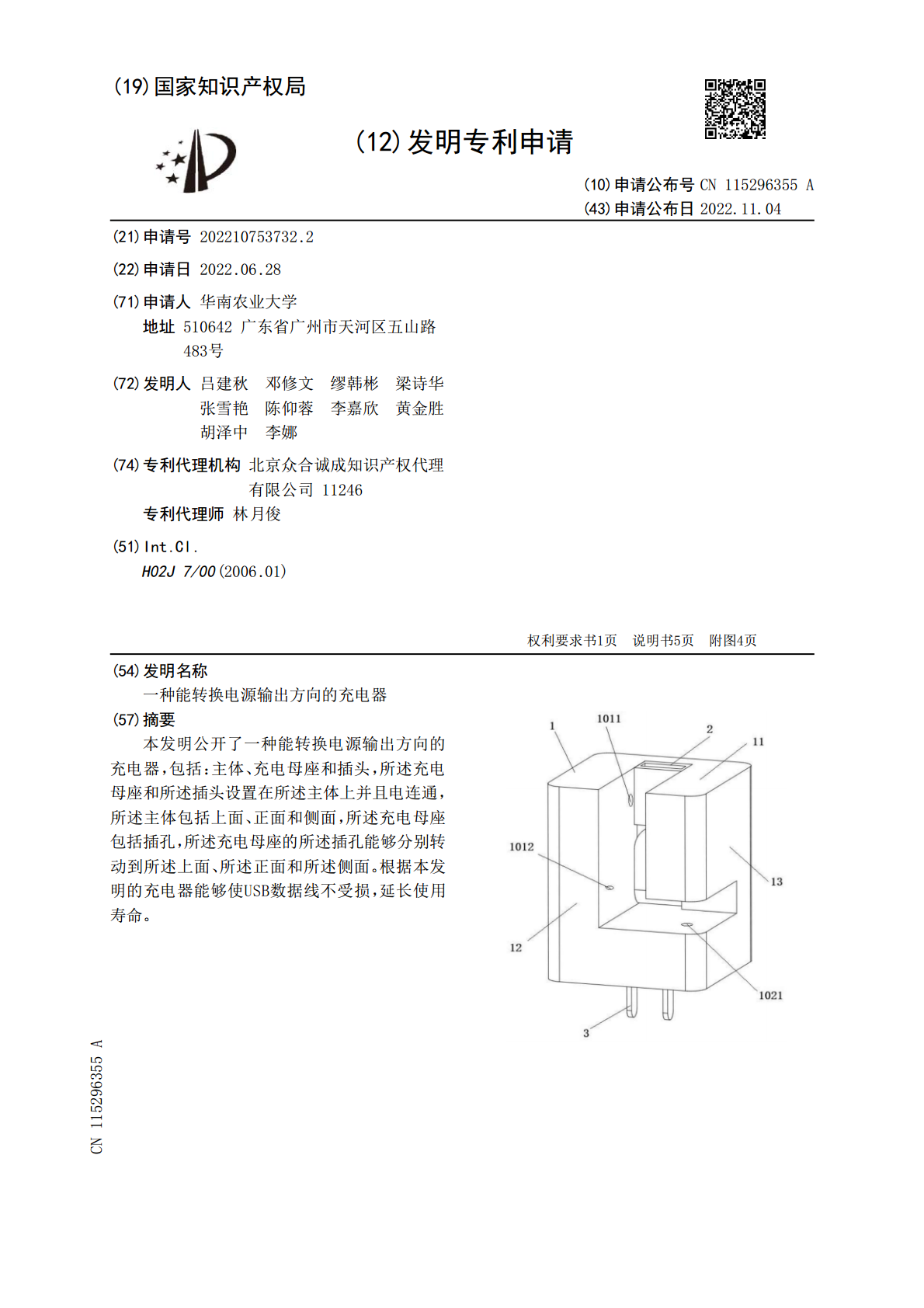

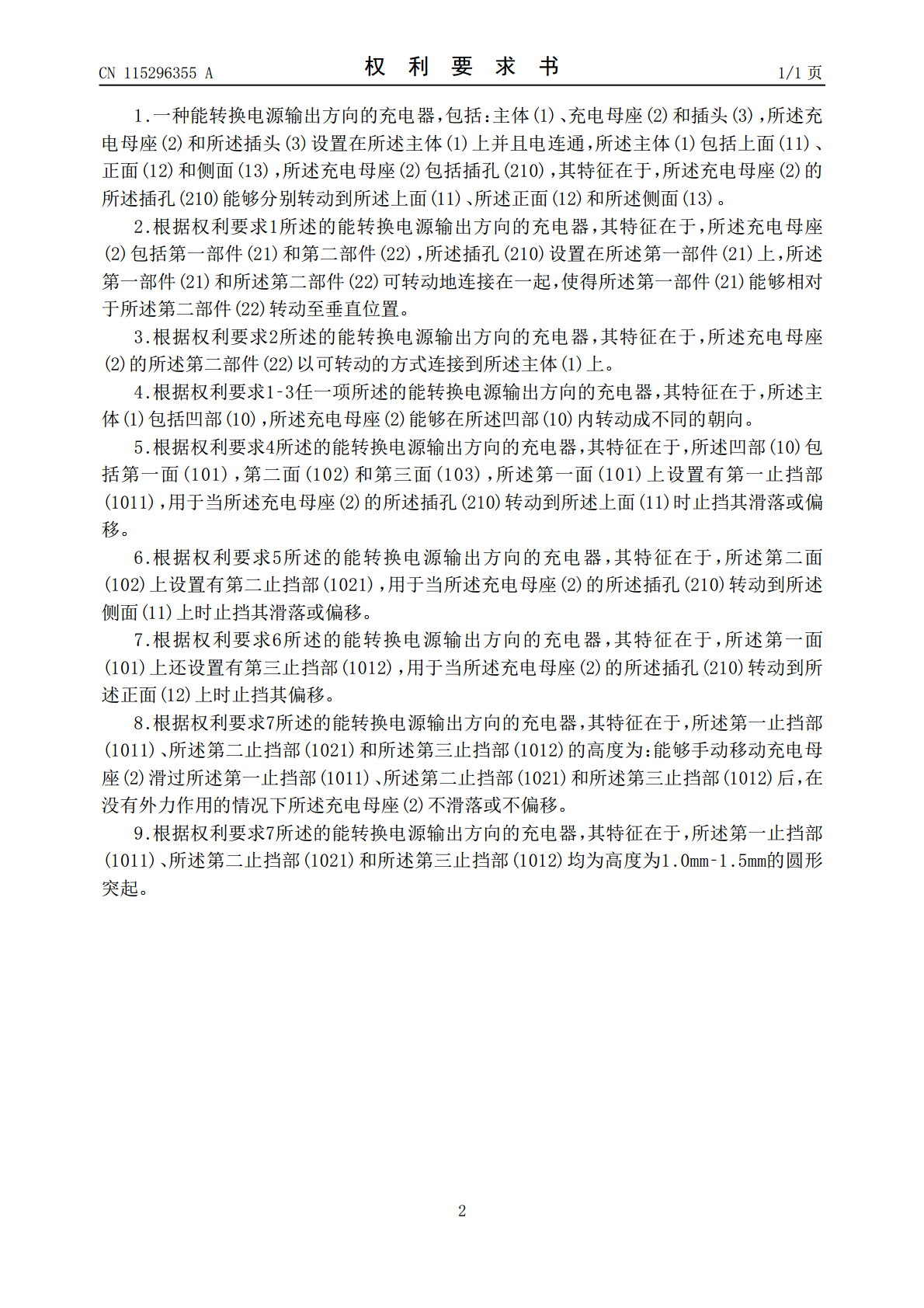

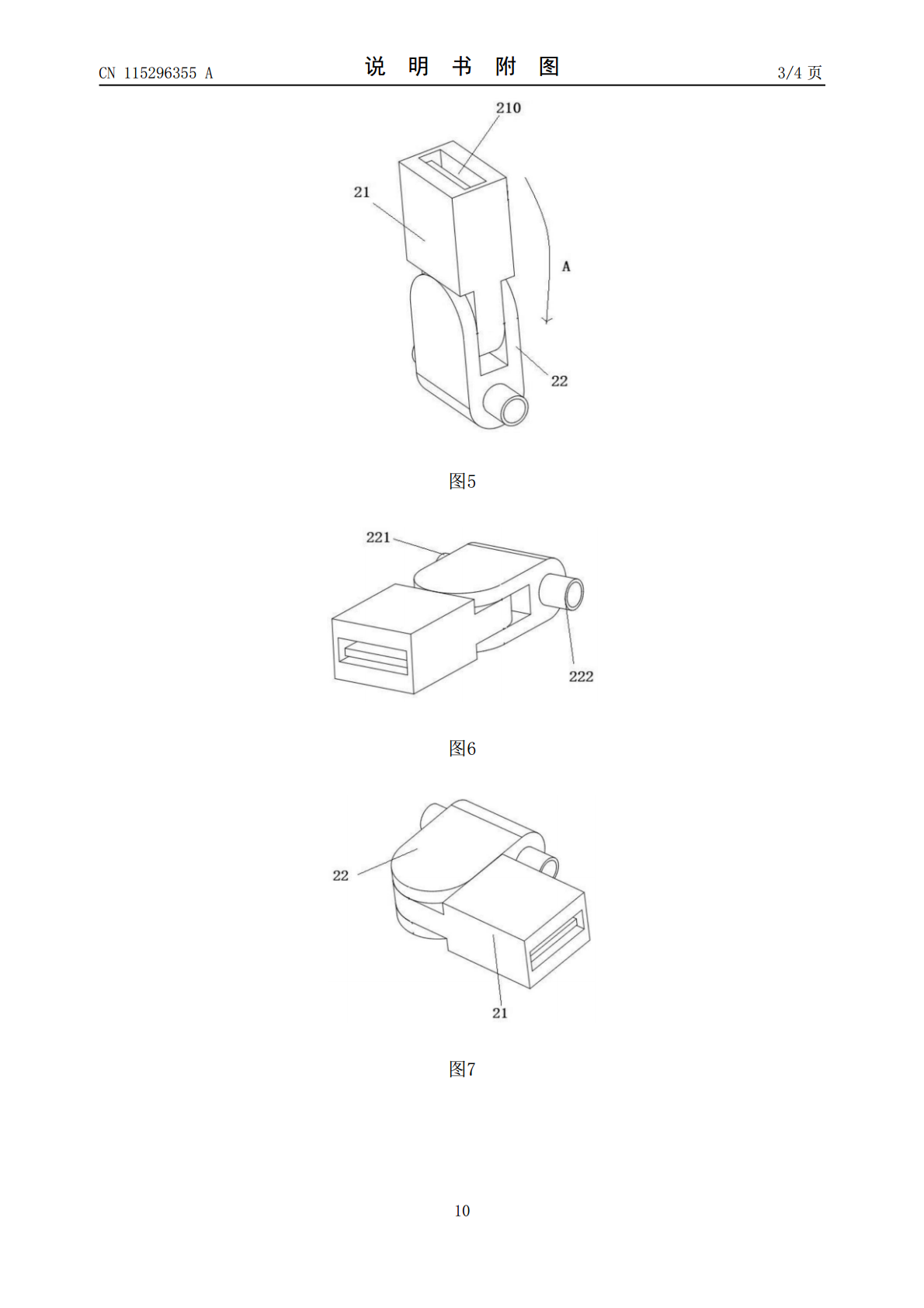

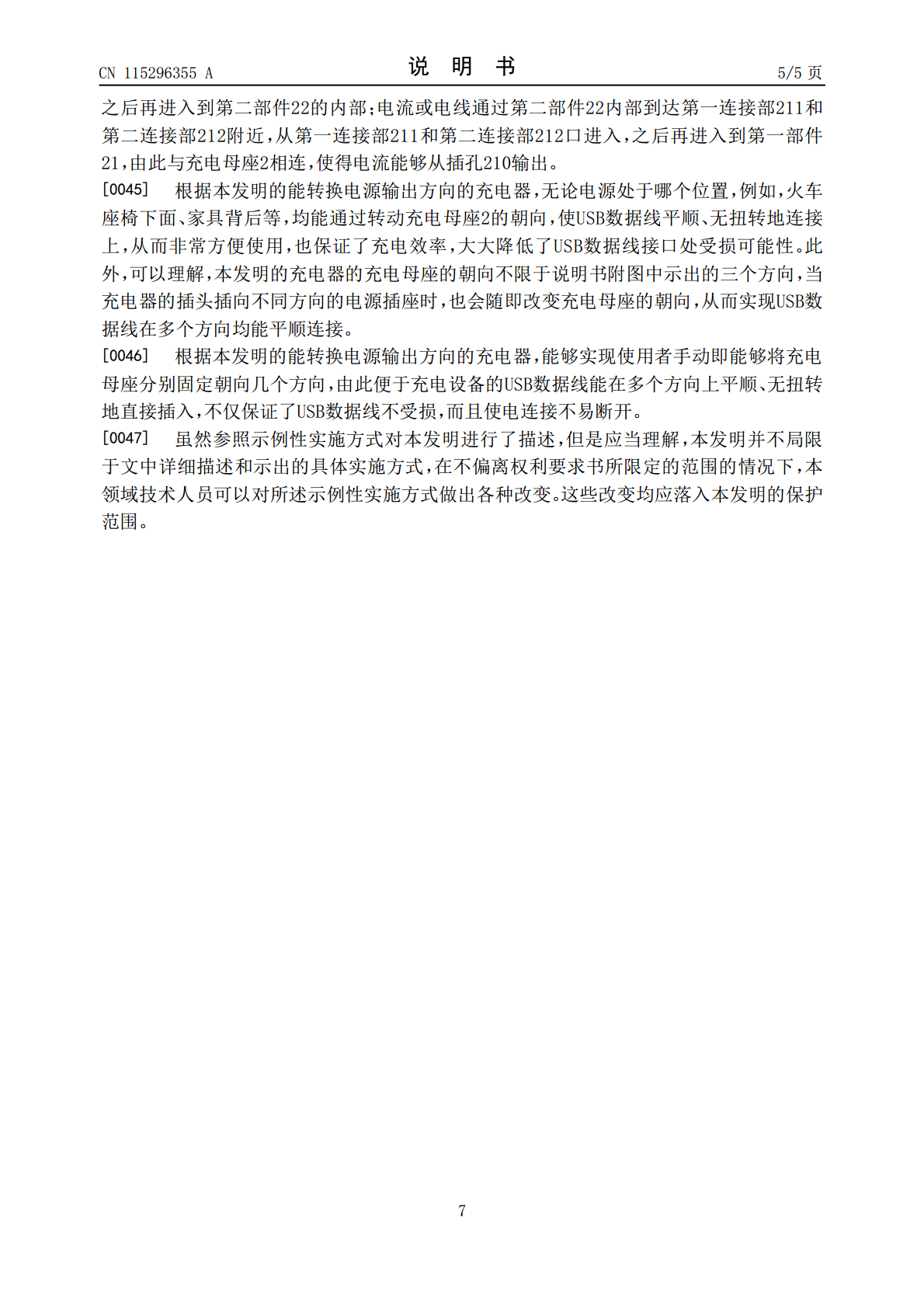

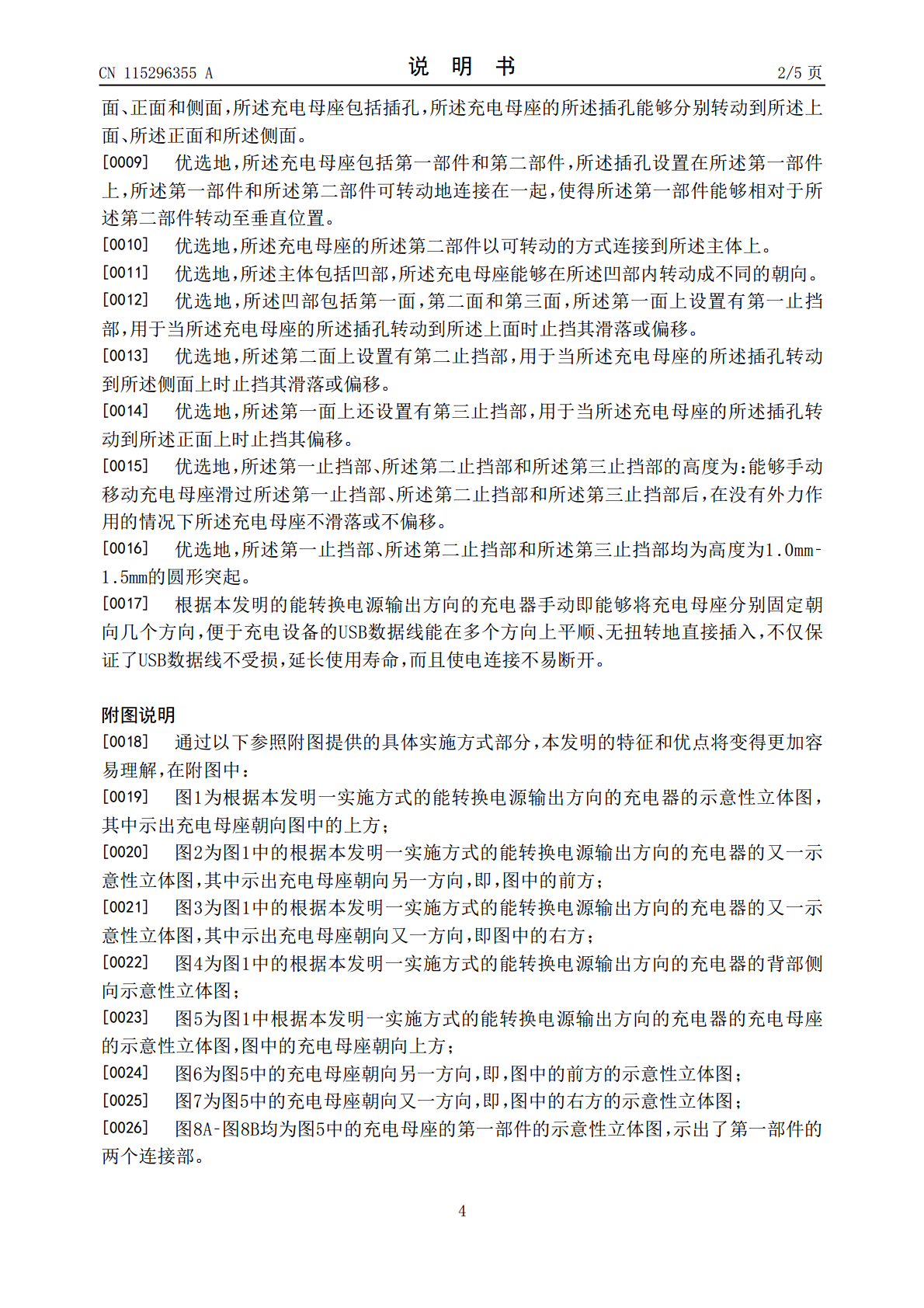

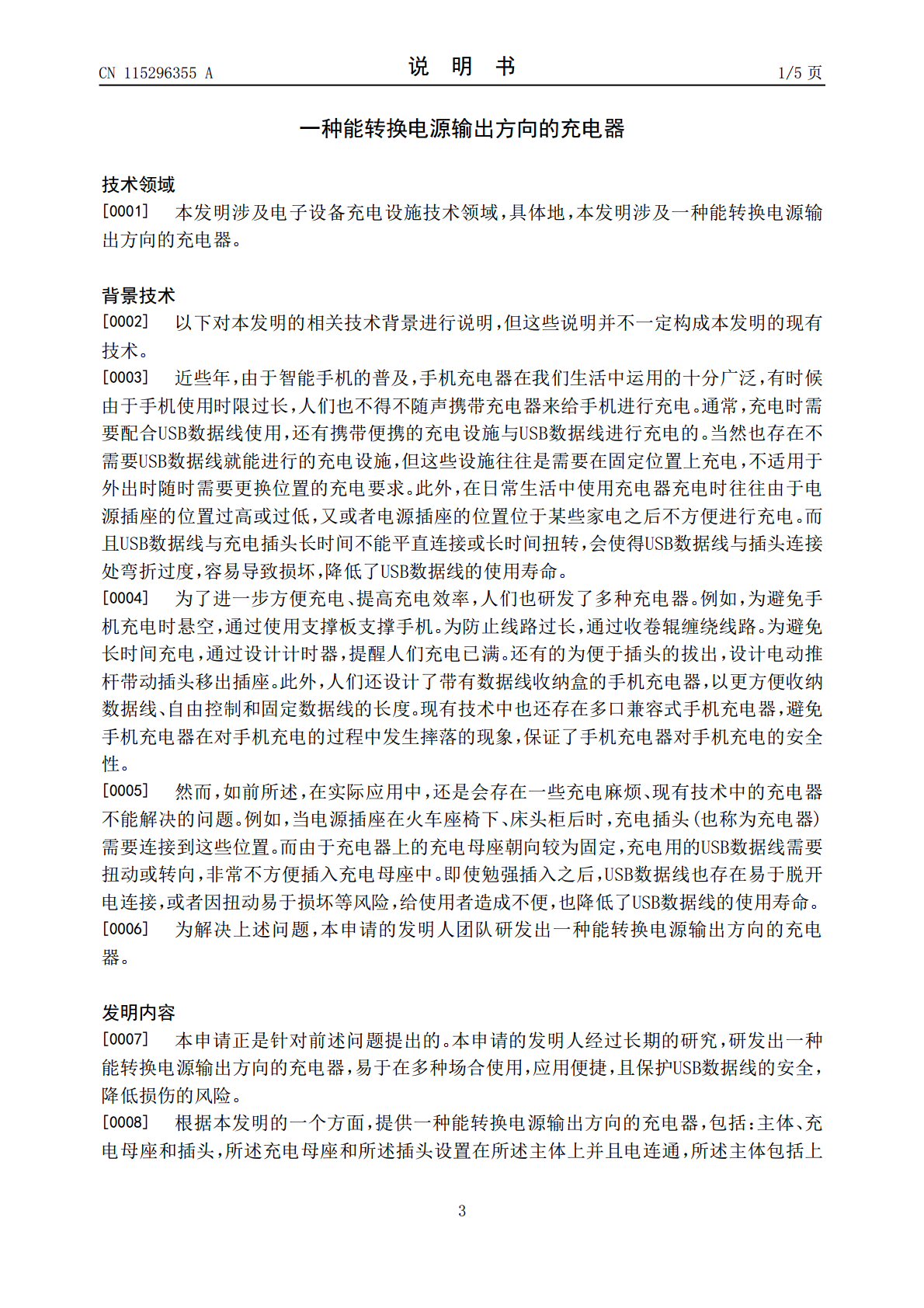

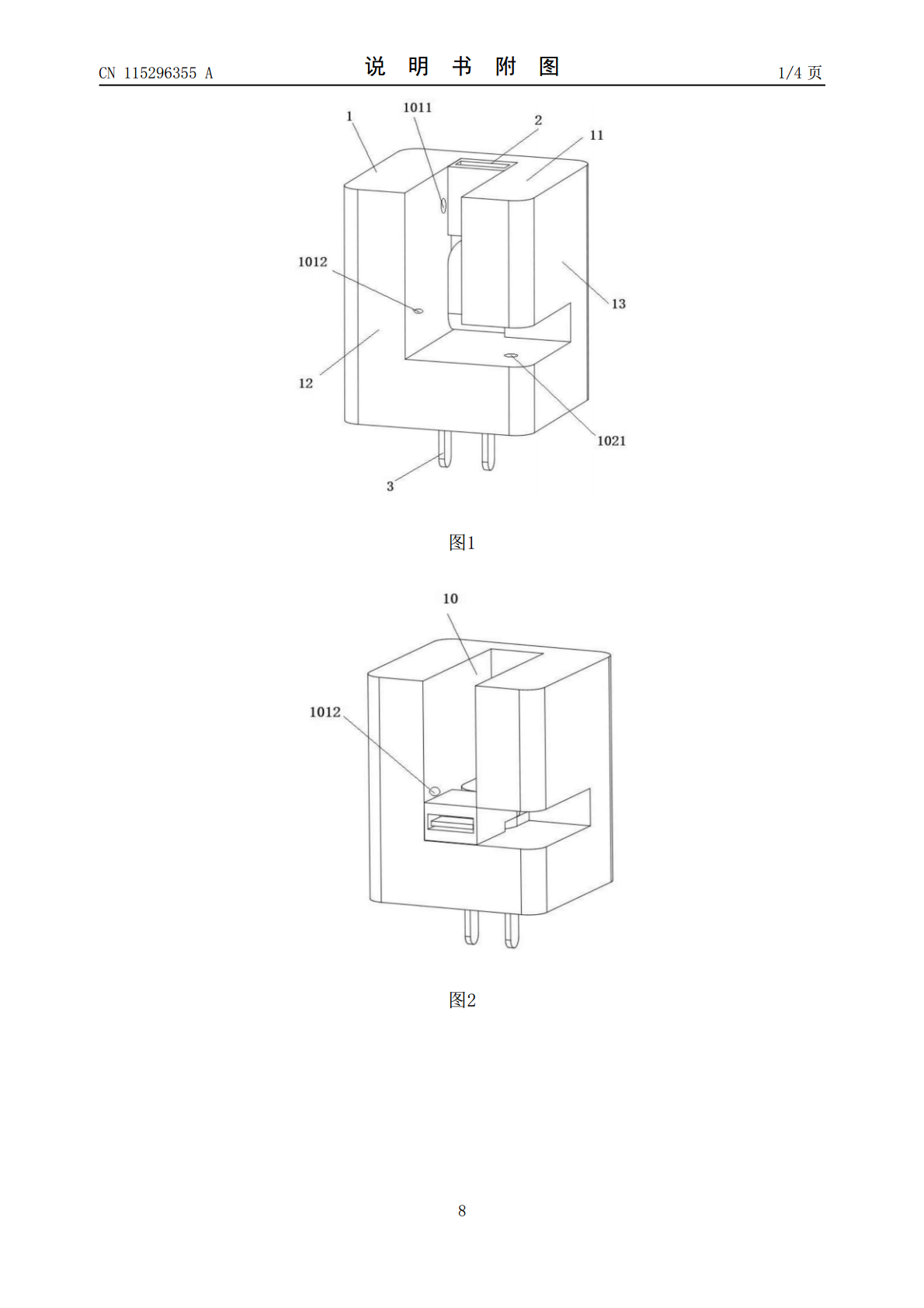

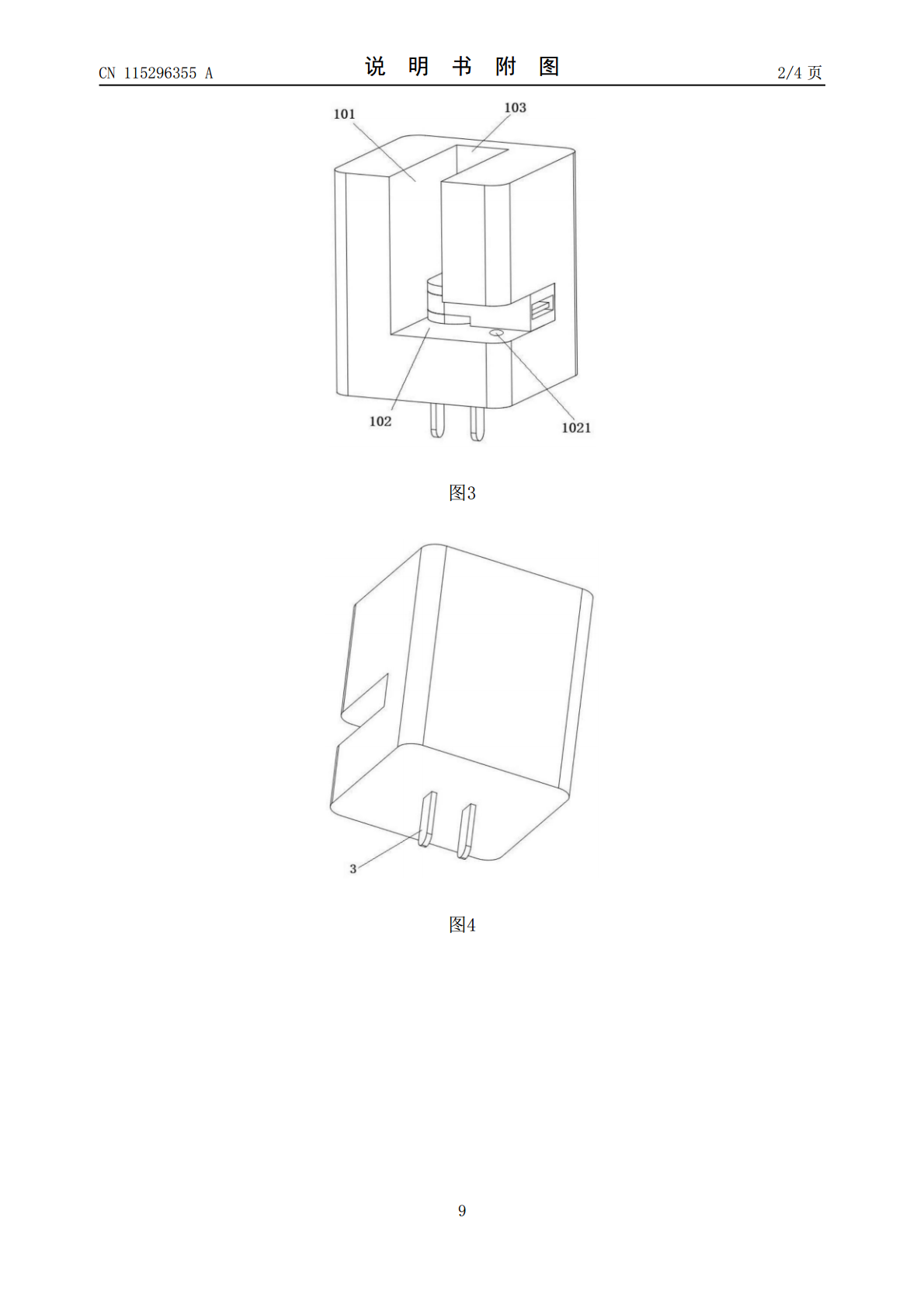

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115296355A(43)申请公布日2022.11.04(21)申请号202210753732.2(22)申请日2022.06.28(71)申请人华南农业大学地址510642广东省广州市天河区五山路483号(72)发明人吕建秋邓修文缪韩彬梁诗华张雪艳陈仰蓉李嘉欣黄金胜胡泽中李娜(74)专利代理机构北京众合诚成知识产权代理有限公司11246专利代理师林月俊(51)Int.Cl.H02J7/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种能转换电源输出方向的充电器(57)摘要本发明公开了一种能转换电源输出方向的充电器，包括：主体、充电母座和插头，所述充电母座和所述插头设置在所述主体上并且电连通，所述主体包括上面、正面和侧面，所述充电母座包括插孔，所述充电母座的所述插孔能够分别转动到所述上面、所述正面和所述侧面。根据本发明的充电器能够使USB数据线不受损，延长使用寿命。CN115296355ACN115296355A权利要求书1/1页1.一种能转换电源输出方向的充电器，包括：主体(1)、充电母座(2)和插头(3)，所述充电母座(2)和所述插头(3)设置在所述主体(1)上并且电连通，所述主体(1)包括上面(11)、正面(12)和侧面(13)，所述充电母座(2)包括插孔(210)，其特征在于，所述充电母座(2)的所述插孔(210)能够分别转动到所述上面(11)、所述正面(12)和所述侧面(13)。2.根据权利要求1所述的能转换电源输出方向的充电器，其特征在于，所述充电母座(2)包括第一部件(21)和第二部件(22)，所述插孔(210)设置在所述第一部件(21)上，所述第一部件(21)和所述第二部件(22)可转动地连接在一起，使得所述第一部件(21)能够相对于所述第二部件(22)转动至垂直位置。3.根据权利要求2所述的能转换电源输出方向的充电器，其特征在于，所述充电母座(2)的所述第二部件(22)以可转动的方式连接到所述主体(1)上。4.根据权利要求1‑3任一项所述的能转换电源输出方向的充电器，其特征在于，所述主体(1)包括凹部(10)，所述充电母座(2)能够在所述凹部(10)内转动成不同的朝向。5.根据权利要求4所述的能转换电源输出方向的充电器，其特征在于，所述凹部(10)包括第一面(101)，第二面(102)和第三面(103)，所述第一面(101)上设置有第一止挡部(1011)，用于当所述充电母座(2)的所述插孔(210)转动到所述上面(11)时止挡其滑落或偏移。6.根据权利要求5所述的能转换电源输出方向的充电器，其特征在于，所述第二面(102)上设置有第二止挡部(1021)，用于当所述充电母座(2)的所述插孔(210)转动到所述侧面(11)上时止挡其滑落或偏移。7.根据权利要求6所述的能转换电源输出方向的充电器，其特征在于，所述第一面(101)上还设置有第三止挡部(1012)，用于当所述充电母座(2)的所述插孔(210)转动到所述正面(12)上时止挡其偏移。8.根据权利要求7所述的能转换电源输出方向的充电器，其特征在于，所述第一止挡部(1011)、所述第二止挡部(1021)和所述第三止挡部(1012)的高度为：能够手动移动充电母座(2)滑过所述第一止挡部(1011)、所述第二止挡部(1021)和所述第三止挡部(1012)后，在没有外力作用的情况下所述充电母座(2)不滑落或不偏移。9.根据权利要求7所述的能转换电源输出方向的充电器，其特征在于，所述第一止挡部(1011)、所述第二止挡部(1021)和所述第三止挡部(1012)均为高度为1.0mm‑1.5mm的圆形突起。2CN115296355A说明书1/5页一种能转换电源输出方向的充电器技术领域[0001]本发明涉及电子设备充电设施技术领域，具体地，本发明涉及一种能转换电源输出方向的充电器。背景技术[0002]以下对本发明的相关技术背景进行说明，但这些说明并不一定构成本发明的现有技术。[0003]近些年，由于智能手机的普及，手机充电器在我们生活中运用的十分广泛，有时候由于手机使用时限过长，人们也不得不随声携带充电器来给手机进行充电。通常，充电时需要配合USB数据线使用，还有携带便携的充电设施与USB数据线进行充电的。当然也存在不需要USB数据线就能进行的充电设施，但这些设施往往是需要在固定位置上充电，不适用于外出时随时需要更换位置的充电要求。此外，在日常生活中使用充电器充电时往往由于电源插座的位置过高或过低，又或者电源插座的位置位于某些家电之后不方便进行充电。而且USB数据线与充电插头长时间不能平直连接或长时间扭转，会使得USB数据线与插头连接处弯折过度，容易导致损坏，降低了USB数据线的使用寿
