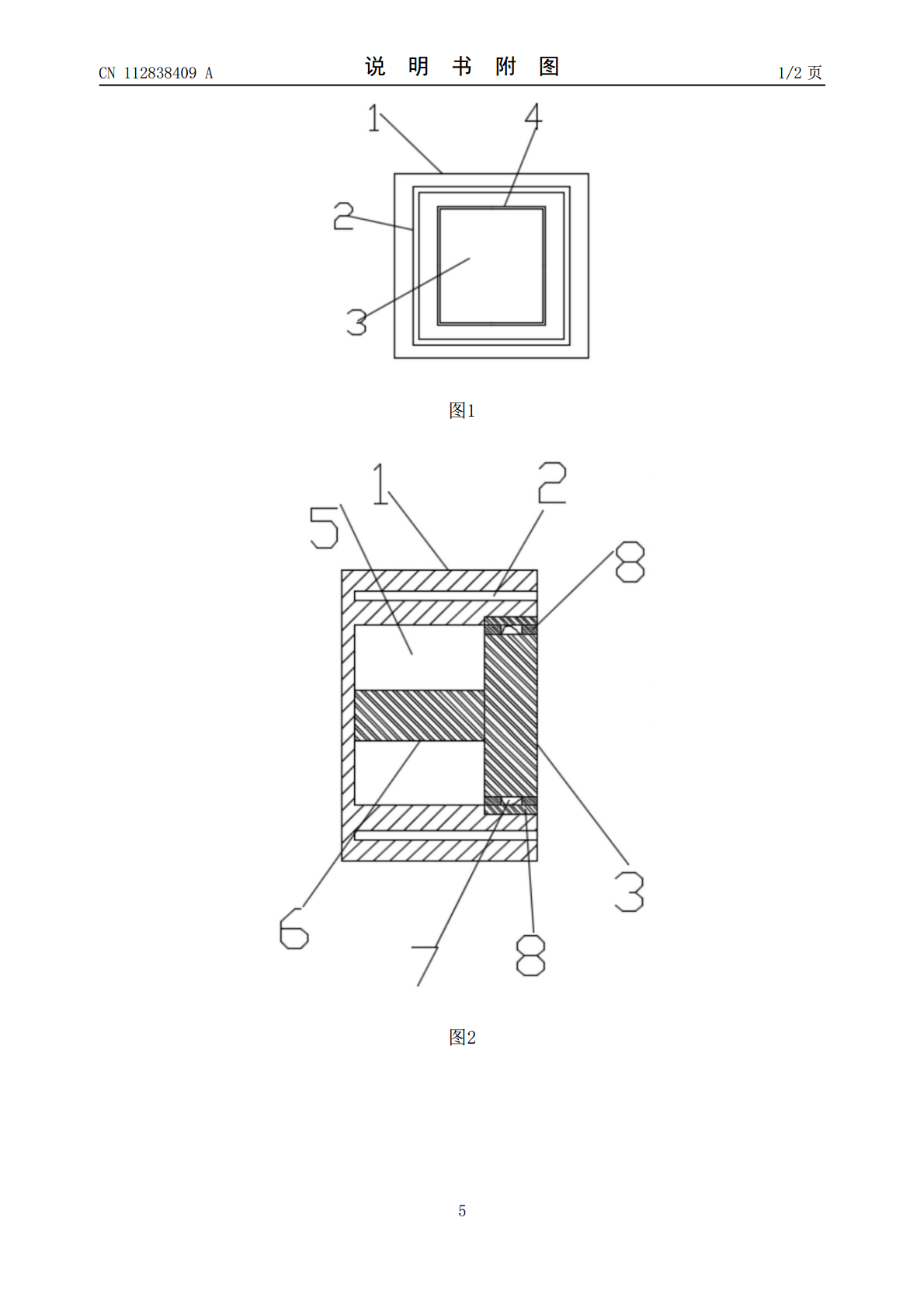

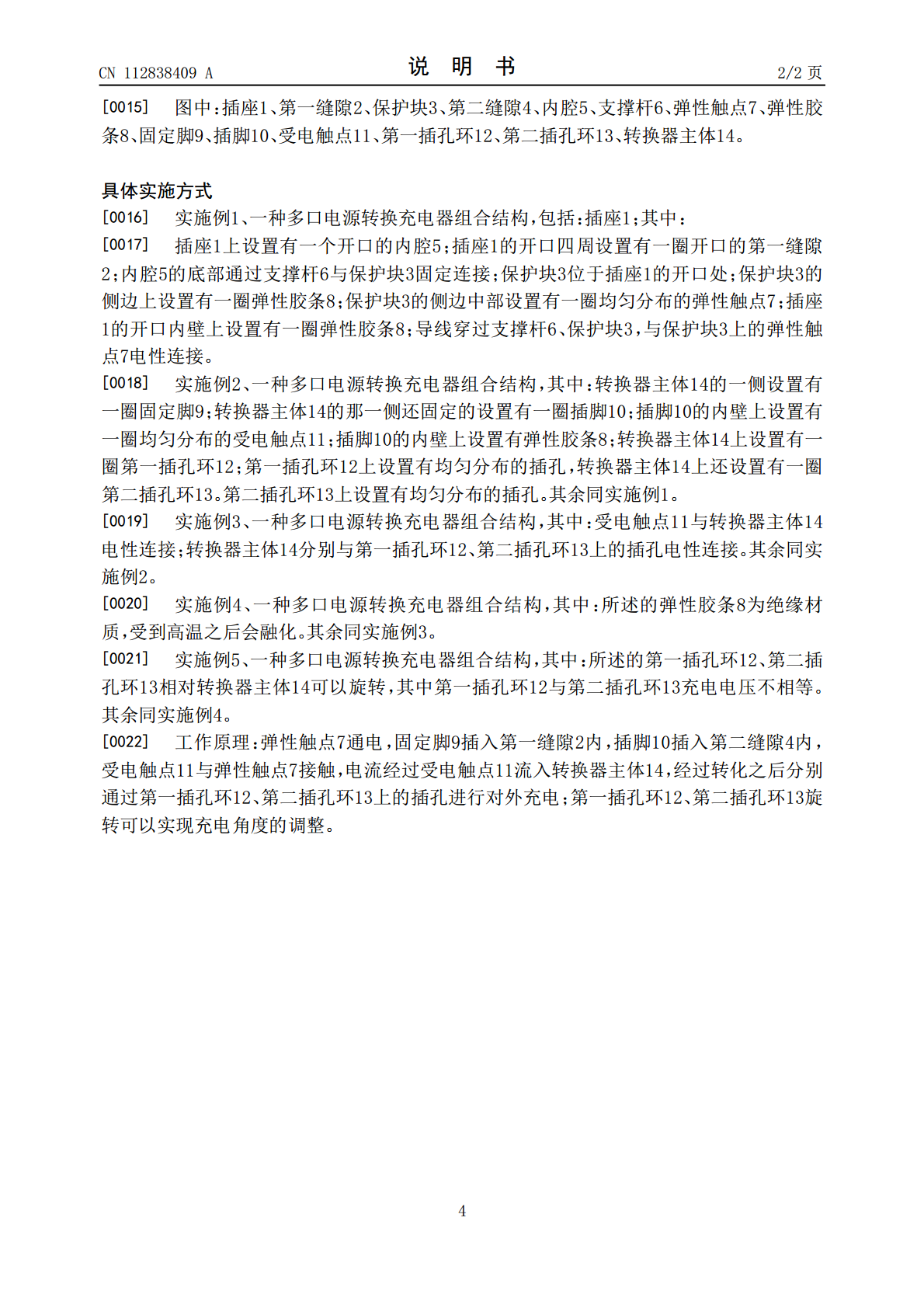

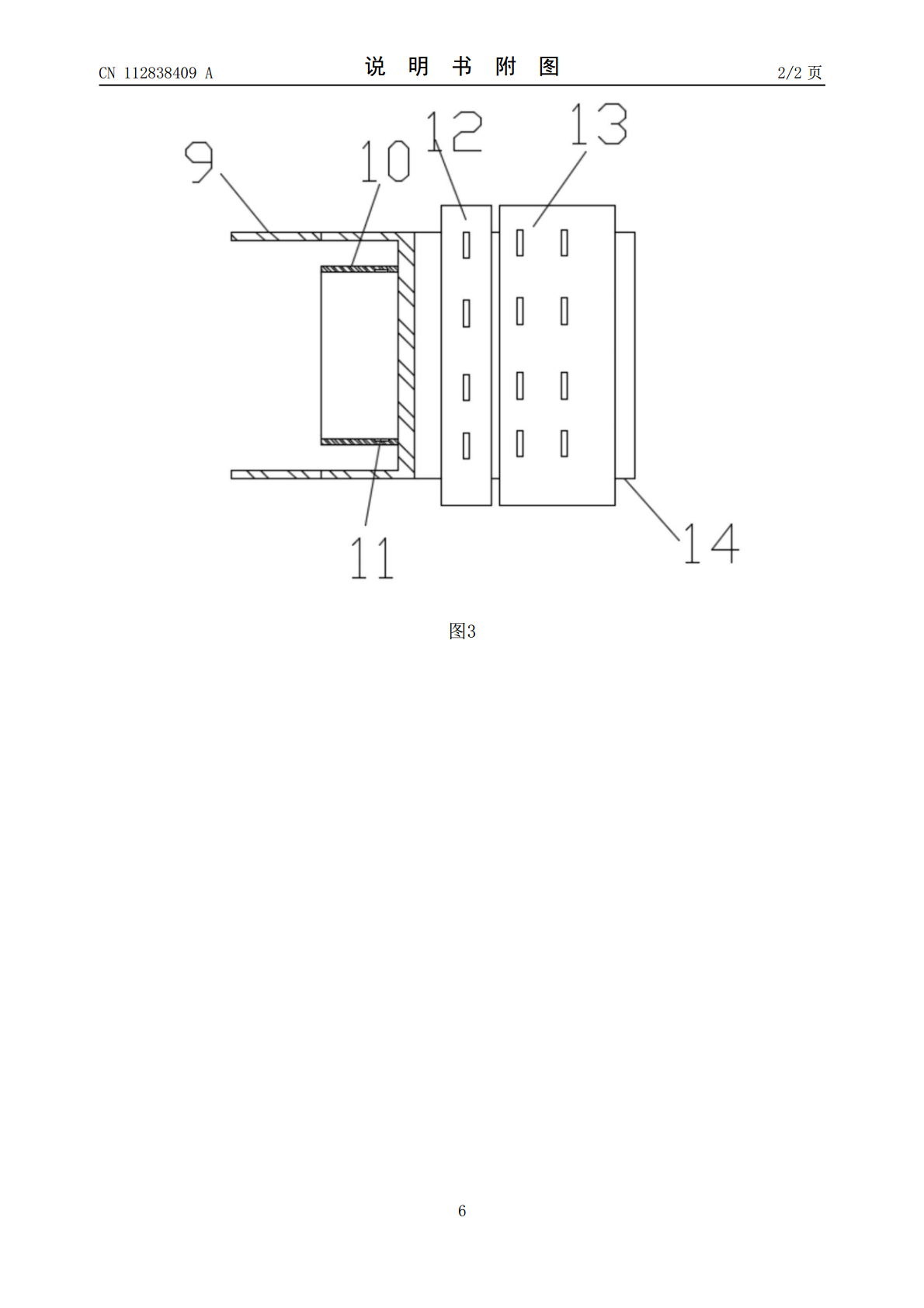

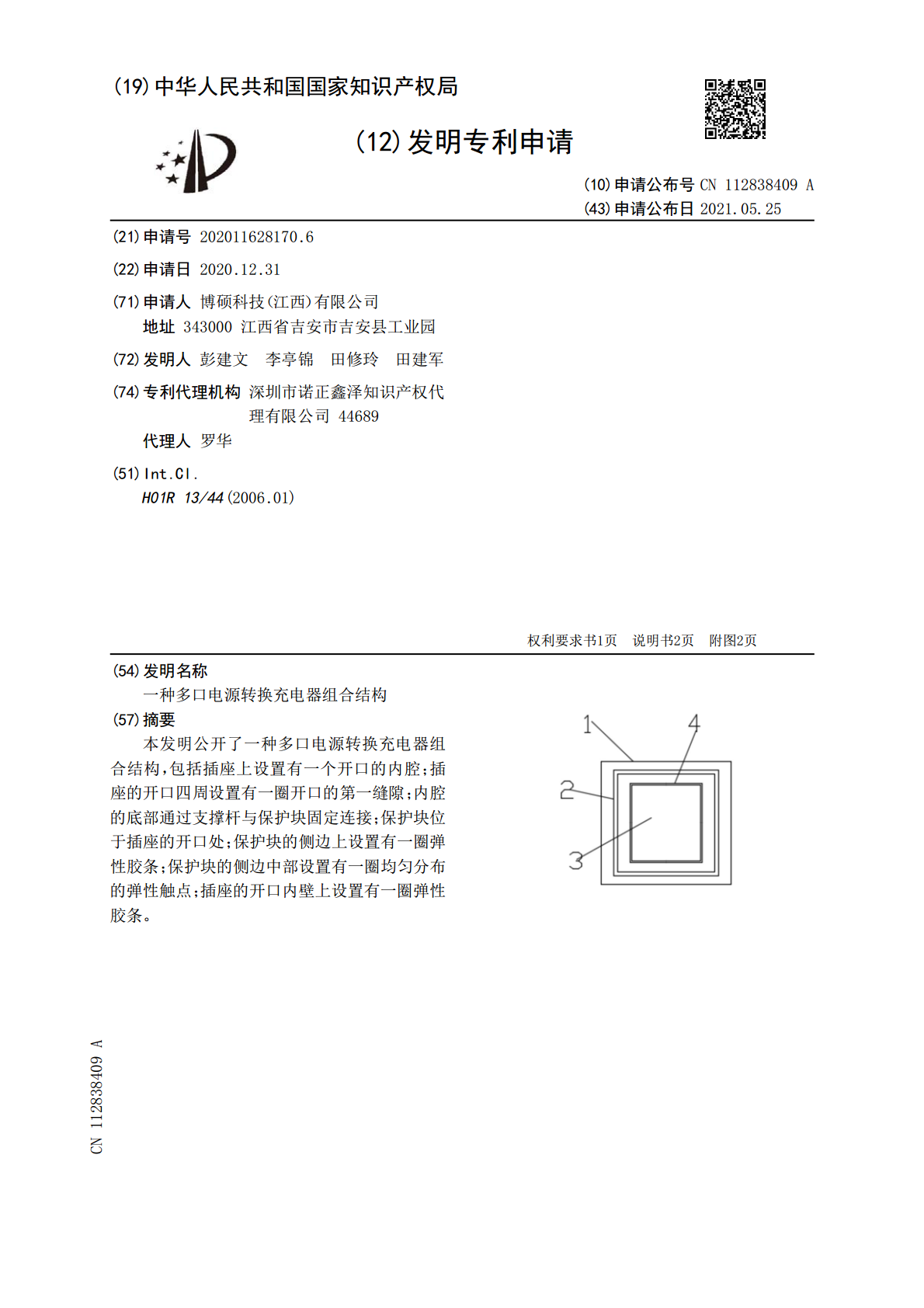

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112838409A(43)申请公布日2021.05.25(21)申请号202011628170.6(22)申请日2020.12.31(71)申请人博硕科技(江西)有限公司地址343000江西省吉安市吉安县工业园(72)发明人彭建文李亭锦田修玲田建军(74)专利代理机构深圳市诺正鑫泽知识产权代理有限公司44689代理人罗华(51)Int.Cl.H01R13/44(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种多口电源转换充电器组合结构(57)摘要本发明公开了一种多口电源转换充电器组合结构,包括插座上设置有一个开口的内腔;插座的开口四周设置有一圈开口的第一缝隙;内腔的底部通过支撑杆与保护块固定连接;保护块位于插座的开口处;保护块的侧边上设置有一圈弹性胶条;保护块的侧边中部设置有一圈均匀分布的弹性触点;插座的开口内壁上设置有一圈弹性胶条。CN112838409ACN112838409A权利要求书1/1页1.一种多口电源转换充电器组合结构,包括:插座;其特征在于:插座上设置有一个开口的内腔;插座的开口四周设置有一圈开口的第一缝隙;内腔的底部通过支撑杆与保护块固定连接;保护块位于插座的开口处;保护块的侧边上设置有一圈弹性胶条;保护块的侧边中部设置有一圈均匀分布的弹性触点;插座的开口内壁上设置有一圈弹性胶条;导线穿过支撑杆、保护块,与保护块上的弹性触点电性连接。2.根据权利要求1所述的一种多口电源转换充电器组合结构,其特征在于:转换器主体的一侧设置有一圈固定脚;转换器主体的那一侧还固定的设置有一圈插脚;插脚的内壁上设置有一圈均匀分布的受电触点;插脚的内壁上设置有弹性胶条;转换器主体上设置有一圈第一插孔环;第一插孔环上设置有均匀分布的插孔,转换器主体上还设置有一圈第二插孔环;第二插孔环上设置有均匀分布的插孔。3.根据权利要求2所述的一种多口电源转换充电器组合结构,其特征在于:受电触点与转换器主体电性连接;转换器主体分别与第一插孔环、第二插孔环上的插孔电性连接。4.根据权利要求3所述的一种多口电源转换充电器组合结构,其特征在于:所述的弹性胶条为绝缘材质,受到高温之后会融化。5.根据权利要求4所述的一种多口电源转换充电器组合结构,其特征在于:所述的第一插孔环、第二插孔环13相对转换器主体可以旋转,其中第一插孔环与第二插孔环充电电压不相等。2CN112838409A说明书1/2页一种多口电源转换充电器组合结构技术领域[0001]本发明属于电源转换领域,具体涉及一种多口电源转换充电器组合结构。背景技术[0002]传统的电源转换装置需要插入普通的插座内进行电能转换,但是插座在没有插入装置的时候,插孔露出,容易产生安全隐患,例如水溅,异物落入,甚至是小孩子将手指深入。发明内容[0003]本发明的目的在于提供一种多口电源转换充电器组合结构,以解决上述背景技术中提出的问题。[0004]为实现上述目的,本发明提供如下技术方案:[0005]1、一种多口电源转换充电器组合结构,包括:插座1;其中:[0006]插座1上设置有一个开口的内腔5;插座1的开口四周设置有一圈开口的第一缝隙2;内腔5的底部通过支撑杆6与保护块3固定连接;保护块3位于插座1的开口处;保护块3的侧边上设置有一圈弹性胶条8;保护块3的侧边中部设置有一圈均匀分布的弹性触点7;插座1的开口内壁上设置有一圈弹性胶条8;导线穿过支撑杆6、保护块3,与保护块3上的弹性触点7电性连接。[0007]2、一种多口电源转换充电器组合结构,其中:转换器主体14的一侧设置有一圈固定脚9;转换器主体14的那一侧还固定的设置有一圈插脚10;插脚10的内壁上设置有一圈均匀分布的受电触点11;插脚10的内壁上设置有弹性胶条8;转换器主体14上设置有一圈第一插孔环12;第一插孔环12上设置有均匀分布的插孔,转换器主体14上还设置有一圈第二插孔环13。第二插孔环13上设置有均匀分布的插孔。[0008]3、一种多口电源转换充电器组合结构,其中:受电触点11与转换器主体14电性连接;转换器主体14分别与第一插孔环12、第二插孔环13上的插孔电性连接。[0009]4、一种多口电源转换充电器组合结构,其中:所述的弹性胶条8为绝缘材质,受到高温之后会融化。[0010]5、一种多口电源转换充电器组合结构,其中:所述的第一插孔环12、第二插孔环13相对转换器主体14可以旋转,其中第一插孔环12与第二插孔环13充电电压不相等。[0011]本发明的技术效果和优点:通过设置第一缝隙、第二缝隙实现了防止外物进入的意外发生,提高了装置的安全性。附图说明[0012]图1为本发明插座的结构示意图;[0013]图2为本发明的保护块结构示意图;[0014]图3
