一种黄桃果实防病虫害用于药物全面喷洒装置.pdf

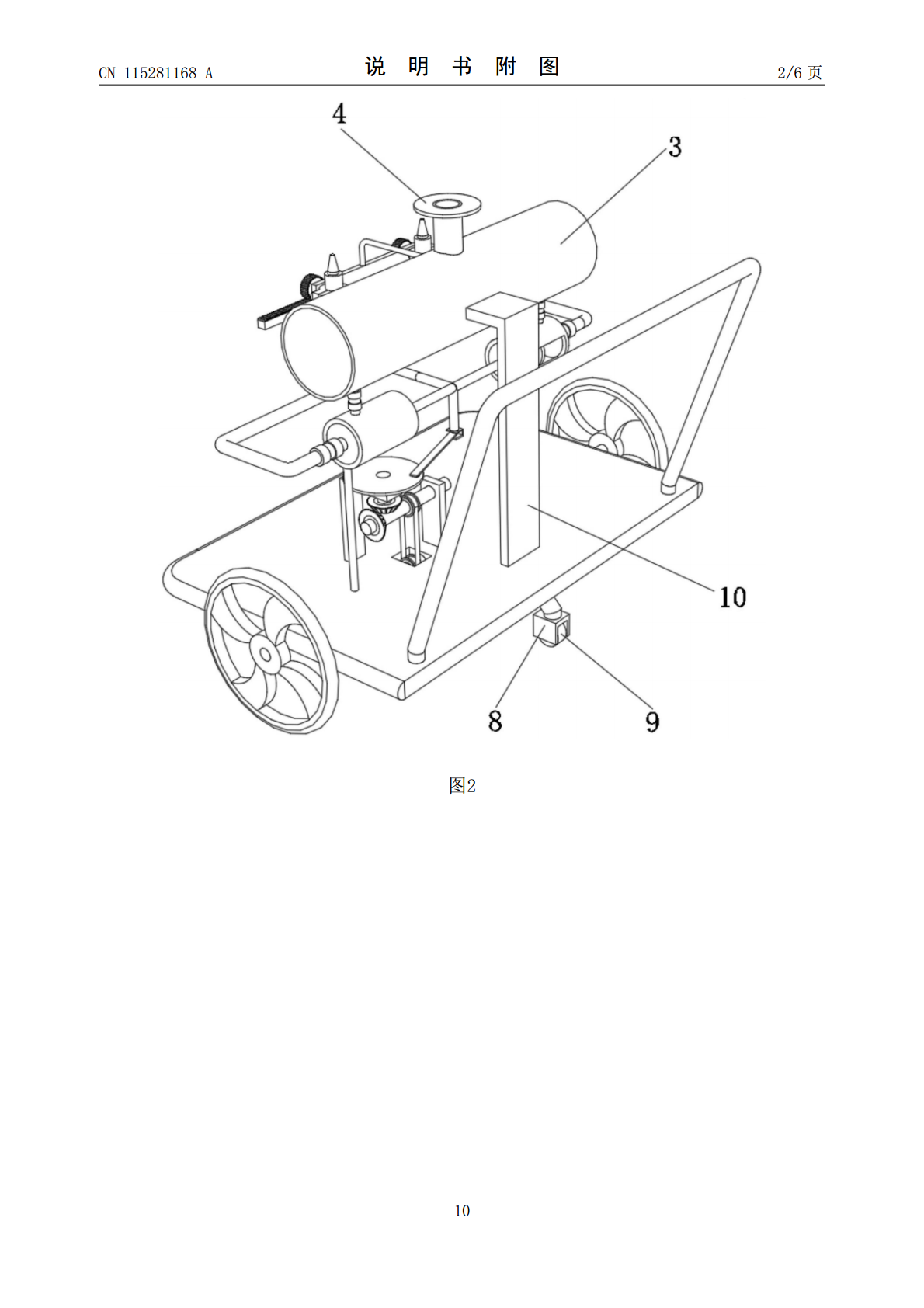

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115281168A(43)申请公布日2022.11.04(21)申请号202210764989.8(22)申请日2022.07.01(71)申请人六安市叶集区帮农农业发展有限公司地址237000安徽省六安市叶集区孙岗乡孙岗村(72)发明人支传华吴贻龙靳祥凯(74)专利代理机构六安市新图匠心专利代理事务所(普通合伙)34139专利代理师林弘毅(51)Int.Cl.A01M7/00(2006.01)A01G13/00(2006.01)权利要求书2页说明书5页附图6页(54)发明名称一种黄桃果实防病虫害用于药物全面喷洒装置(57)摘要本发明公开了一种黄桃果实防病虫害用药物全面喷洒装置，涉及药物喷洒技术领域；为了保证药物喷洒的均匀度；包括底座和药物存储组件，所述底座内部开设有通孔，通孔表面利用轴承活动连接有转动柱，所述转动柱两端均利用销固定有行走轮，所述转动柱圆周外壁利用联动部连接有曲柄摇杆部，曲柄摇杆部表面利用衔接杆焊接有推杆，所述推杆两端均通过螺纹连接有活塞板；所述底座顶部外壁设置有喷洒部。本发明将药物的喷洒和行走轮的转动之间相互关联，从而保证了在行走轮移动时，药物才会进行喷洒，从而使得药物喷洒和喷洒装置的移具有同步性，从而可以避免药物在喷洒过程中持续对同一位置进行喷洒，造成药物浪费。CN115281168ACN115281168A权利要求书1/2页1.一种黄桃果实防病虫害用药物全面喷洒装置，包括底座(1)和药物存储组件，其特征是，所述底座(1)内部开设有通孔，通孔表面利用轴承活动连接有转动柱(11)，所述转动柱(11)两端均利用销固定有行走轮(6)，所述转动柱(11)圆周外壁利用联动部连接有曲柄摇杆部，曲柄摇杆部表面利用衔接杆(28)焊接有推杆(26)，所述推杆(26)两端均通过螺纹连接有活塞板(27)；所述底座(1)顶部外壁设置有喷洒部，所述喷洒部包括：处理筒(15)：其利用竖杆(20)焊接于底座(1)顶部外壁；单向阀二(25)：其一端通过螺纹连接于处理筒(15)一端，其另外一端通过螺纹连接有软管(2)；雾化喷头(24)：其通过螺纹连接于软管(2)一端。2.根据权利要求1所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述药物存储组件包括：药物存储筒(3)：其利用焊接于底座(1)顶部外壁；药物存储筒(3)：其固定于安装板(10)一侧外壁，药物存储筒(3)顶部一体成型有加注管(4)；单向阀一(18)：其通过螺纹连接于药物存储筒(3)底部，单向阀一(18)远离药物存储筒(3)的一端通过法兰连接于处理筒(15)顶部。3.根据权利要求2所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述曲柄摇杆部包括：支架(7)：其固定于底座(1)顶部外壁，支架(7)内壁通过轴承活动连接有圆形柱(16)；偏心盘(31)：其通过销固定于圆形柱(16)圆周外壁，偏心盘(31)顶部利用转轴活动连接有摇杆(30)，摇杆(30)远离偏心盘(31)的一端活动连接有调节架(29)；所述衔接杆(28)固定于调节架(29)顶部外壁。4.根据权利要求3所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述联动部包括：矩形板(19)：其固定于底座(1)顶部外壁，矩形板(19)内壁活动连接有安装柱(17),安装柱(17)圆周外壁利用销固定有锥齿轮一(14)；锥齿轮二(32)：其利用销固定于圆形柱(16)圆周外壁，且锥齿轮二(32)和锥齿轮一(14)之间互相啮合；带轮(12)：两个带轮(12)分别利用销固定于转动柱(11)圆周外壁和安装柱(17)圆周外壁，两个带轮(12)之间利用皮带(13)进行传动。5.根据权利要求4所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述药物存储筒(3)圆周外壁固定有连接架(33)，所述连接架(33)表面开设有圆形孔，圆形孔内壁活动连接有旋转柱(22)。6.根据权利要求5所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述旋转柱(22)一端焊接有管箍(23)，且管箍(23)利用螺栓对雾化喷头(24)进行固定。7.根据权利要求6所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述推杆(26)圆周外壁焊接有焊接杆(35)，所述焊接杆(35)顶部固定有齿条(34)。8.根据权利要求7所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述2CN115281168A权利要求书2/2页旋转柱(22)圆周外壁利用销固定有齿轮一(21)，且齿轮一(21)和齿条(34)之间互相啮合。9.根据权利要求8所述的一种黄桃果实防病虫害用药物全面喷洒装置，其特征是，所述底座(1)底部外壁活动连接有容置架(8)，所述容置架(8)内壁活动连接有万向轮(9)。1
