一种低能耗生态化污水处理装置.pdf

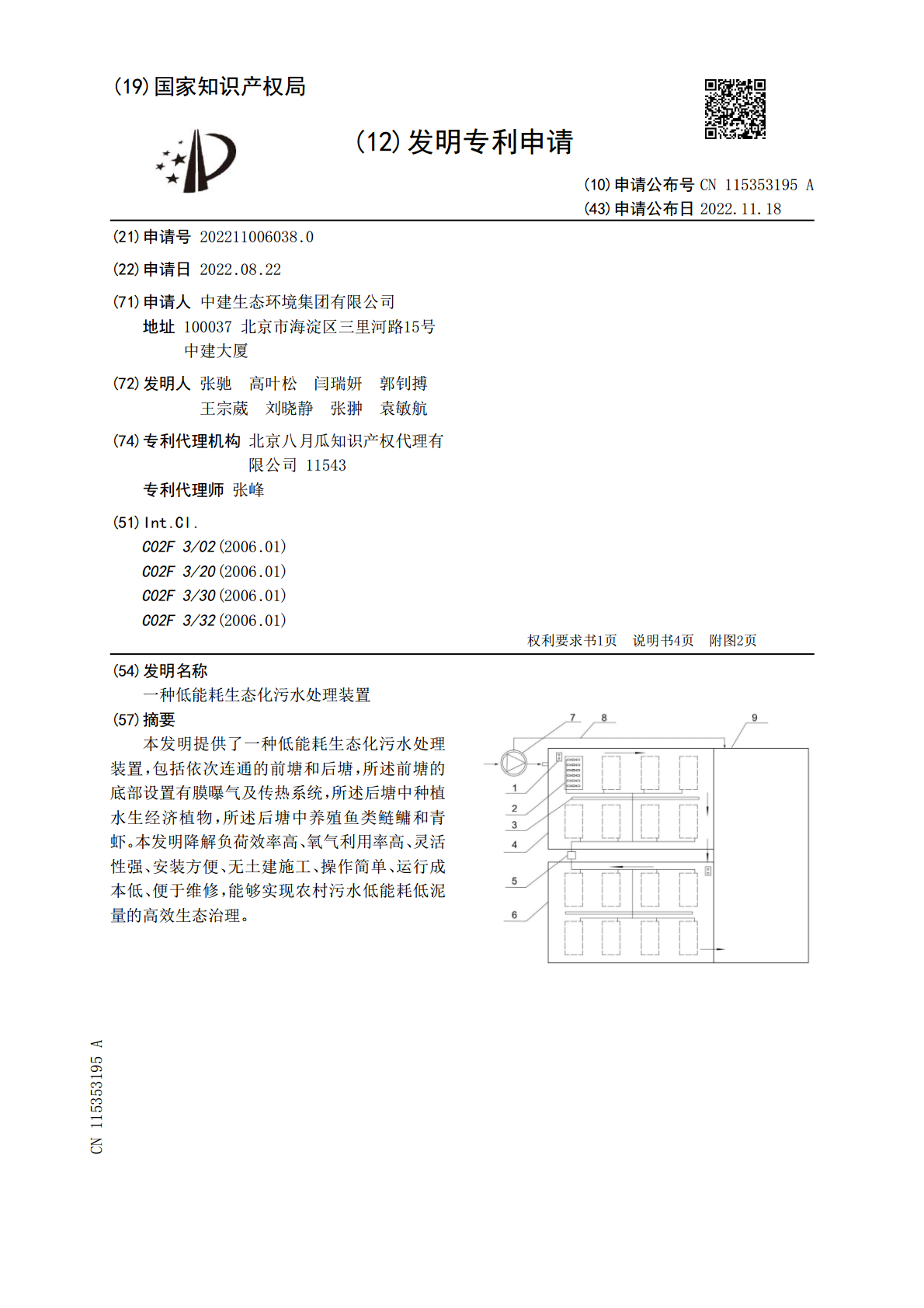

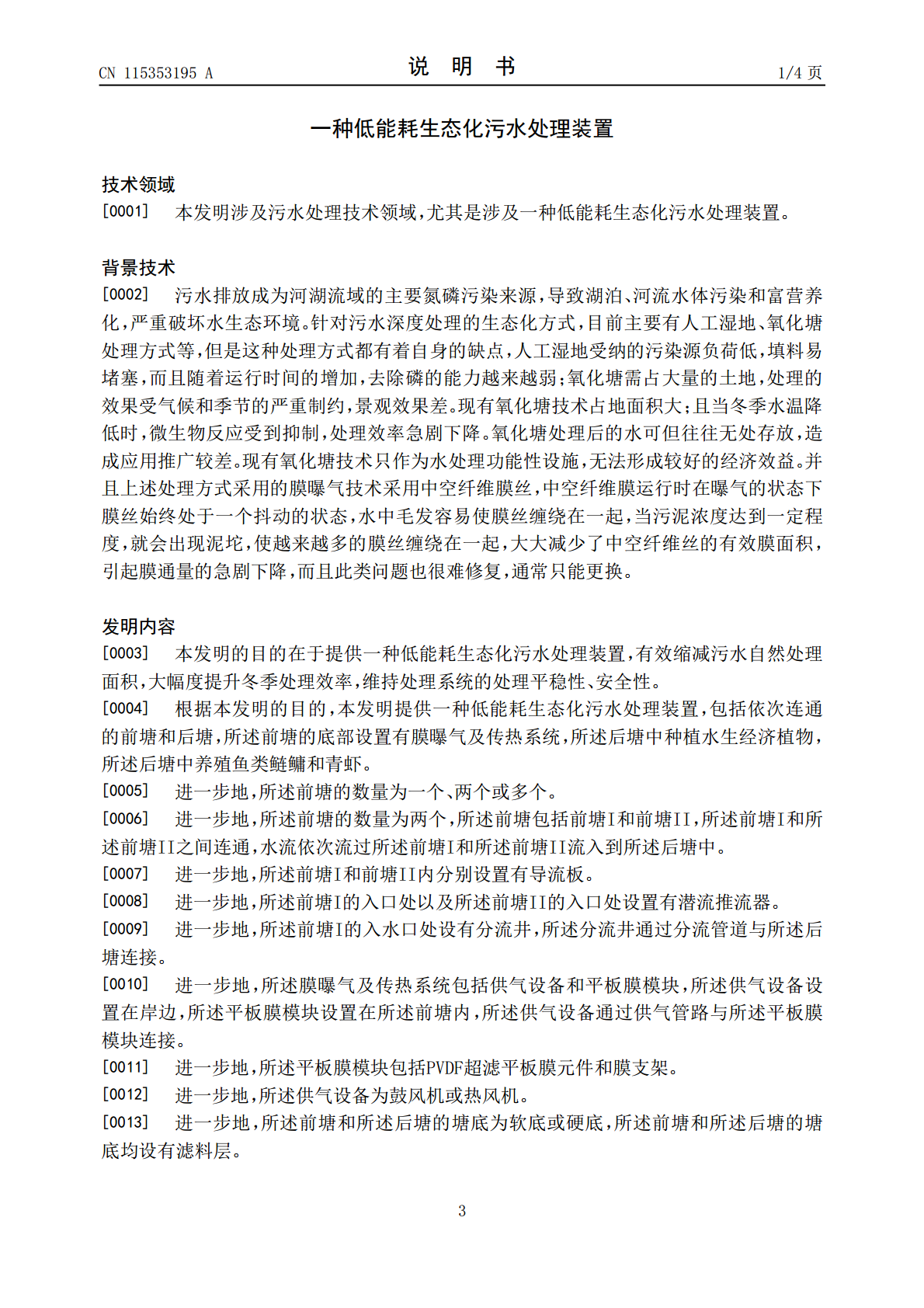

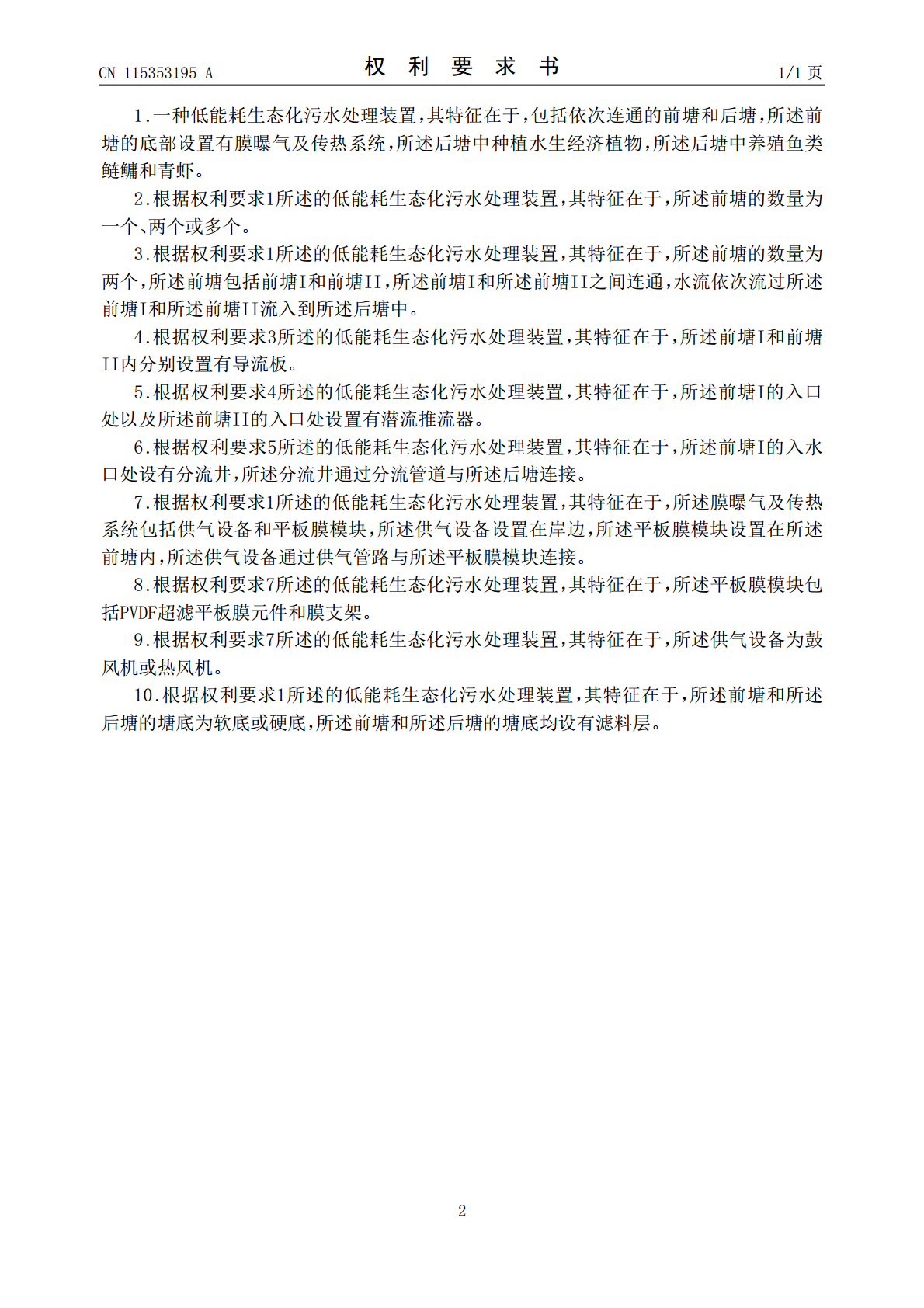

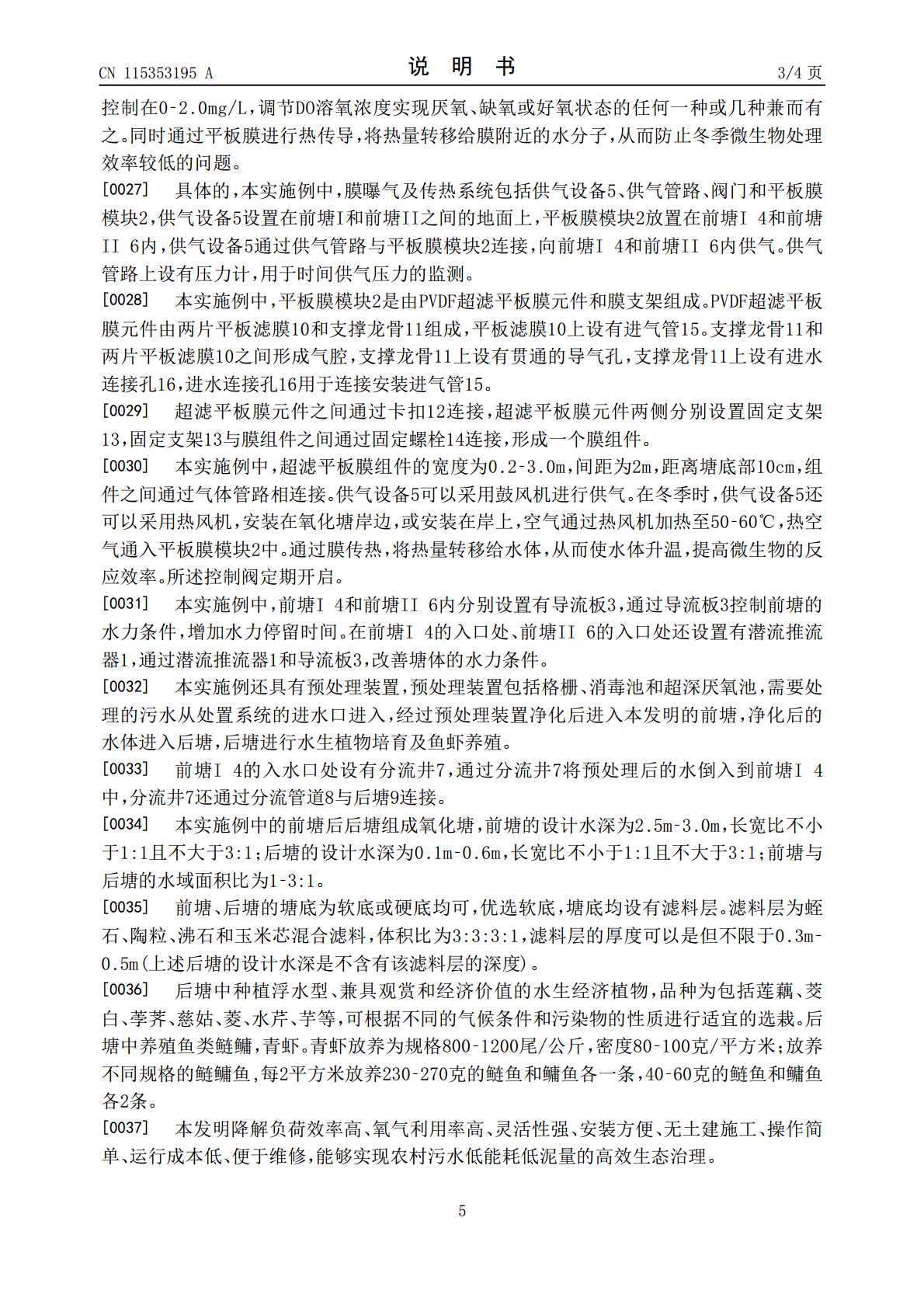

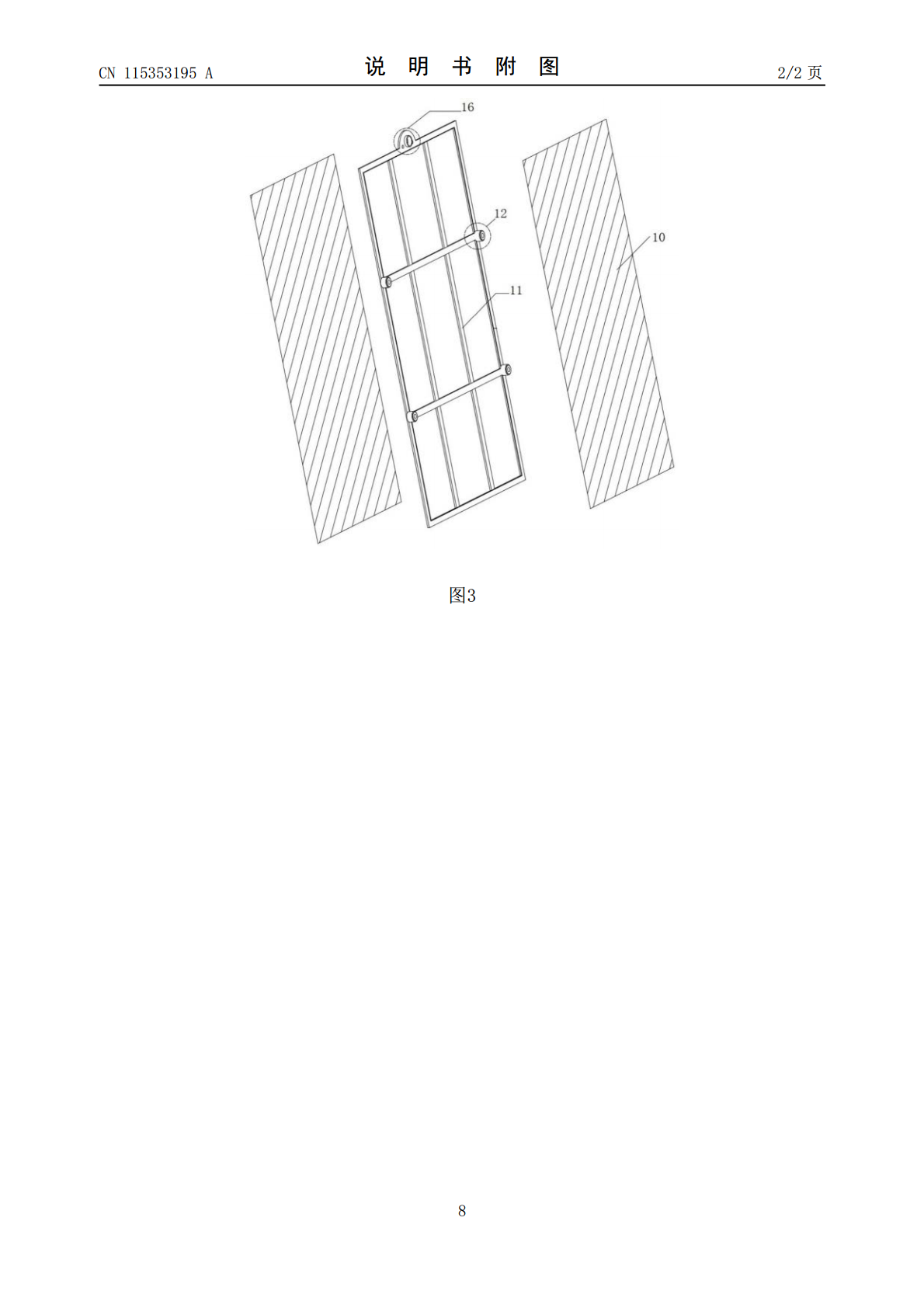

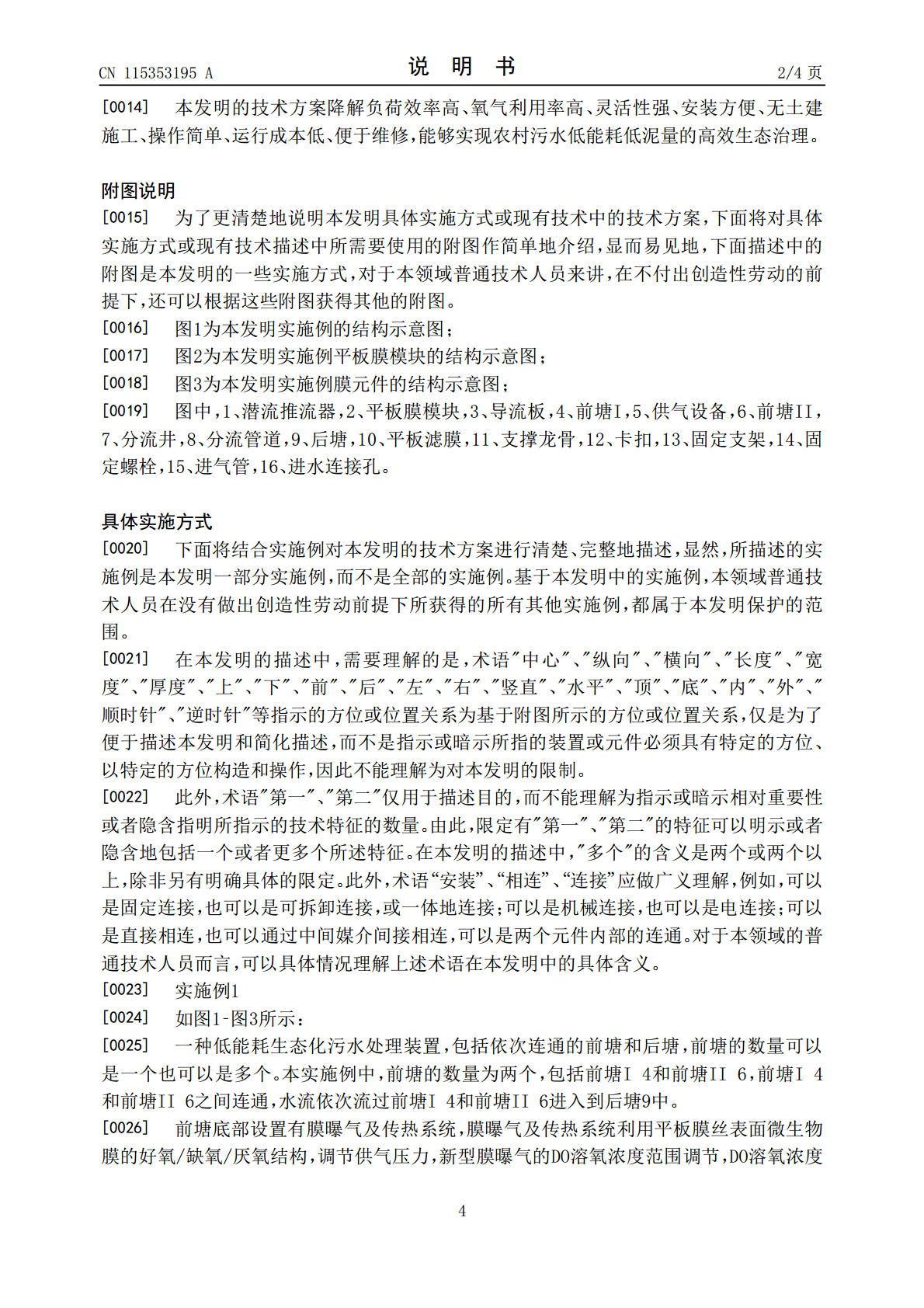

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115353195A(43)申请公布日2022.11.18(21)申请号202211006038.0(22)申请日2022.08.22(71)申请人中建生态环境集团有限公司地址100037北京市海淀区三里河路15号中建大厦(72)发明人张驰高叶松闫瑞妍郭钊搏王宗葳刘晓静张翀袁敏航(74)专利代理机构北京八月瓜知识产权代理有限公司11543专利代理师张峰(51)Int.Cl.C02F3/02(2006.01)C02F3/20(2006.01)C02F3/30(2006.01)C02F3/32(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种低能耗生态化污水处理装置(57)摘要本发明提供了一种低能耗生态化污水处理装置，包括依次连通的前塘和后塘，所述前塘的底部设置有膜曝气及传热系统，所述后塘中种植水生经济植物，所述后塘中养殖鱼类鲢鳙和青虾。本发明降解负荷效率高、氧气利用率高、灵活性强、安装方便、无土建施工、操作简单、运行成本低、便于维修，能够实现农村污水低能耗低泥量的高效生态治理。CN115353195ACN115353195A权利要求书1/1页1.一种低能耗生态化污水处理装置，其特征在于，包括依次连通的前塘和后塘，所述前塘的底部设置有膜曝气及传热系统，所述后塘中种植水生经济植物，所述后塘中养殖鱼类鲢鳙和青虾。2.根据权利要求1所述的低能耗生态化污水处理装置，其特征在于，所述前塘的数量为一个、两个或多个。3.根据权利要求1所述的低能耗生态化污水处理装置，其特征在于，所述前塘的数量为两个，所述前塘包括前塘I和前塘II，所述前塘I和所述前塘II之间连通，水流依次流过所述前塘I和所述前塘II流入到所述后塘中。4.根据权利要求3所述的低能耗生态化污水处理装置，其特征在于，所述前塘I和前塘II内分别设置有导流板。5.根据权利要求4所述的低能耗生态化污水处理装置，其特征在于，所述前塘I的入口处以及所述前塘II的入口处设置有潜流推流器。6.根据权利要求5所述的低能耗生态化污水处理装置，其特征在于，所述前塘I的入水口处设有分流井，所述分流井通过分流管道与所述后塘连接。7.根据权利要求1所述的低能耗生态化污水处理装置，其特征在于，所述膜曝气及传热系统包括供气设备和平板膜模块，所述供气设备设置在岸边，所述平板膜模块设置在所述前塘内，所述供气设备通过供气管路与所述平板膜模块连接。8.根据权利要求7所述的低能耗生态化污水处理装置，其特征在于，所述平板膜模块包括PVDF超滤平板膜元件和膜支架。9.根据权利要求7所述的低能耗生态化污水处理装置，其特征在于，所述供气设备为鼓风机或热风机。10.根据权利要求1所述的低能耗生态化污水处理装置，其特征在于，所述前塘和所述后塘的塘底为软底或硬底，所述前塘和所述后塘的塘底均设有滤料层。2CN115353195A说明书1/4页一种低能耗生态化污水处理装置技术领域[0001]本发明涉及污水处理技术领域，尤其是涉及一种低能耗生态化污水处理装置。背景技术[0002]污水排放成为河湖流域的主要氮磷污染来源，导致湖泊、河流水体污染和富营养化，严重破坏水生态环境。针对污水深度处理的生态化方式，目前主要有人工湿地、氧化塘处理方式等，但是这种处理方式都有着自身的缺点，人工湿地受纳的污染源负荷低，填料易堵塞，而且随着运行时间的增加，去除磷的能力越来越弱；氧化塘需占大量的土地，处理的效果受气候和季节的严重制约，景观效果差。现有氧化塘技术占地面积大；且当冬季水温降低时，微生物反应受到抑制，处理效率急剧下降。氧化塘处理后的水可但往往无处存放，造成应用推广较差。现有氧化塘技术只作为水处理功能性设施，无法形成较好的经济效益。并且上述处理方式采用的膜曝气技术采用中空纤维膜丝，中空纤维膜运行时在曝气的状态下膜丝始终处于一个抖动的状态，水中毛发容易使膜丝缠绕在一起，当污泥浓度达到一定程度，就会出现泥坨，使越来越多的膜丝缠绕在一起，大大减少了中空纤维丝的有效膜面积，引起膜通量的急剧下降，而且此类问题也很难修复，通常只能更换。发明内容[0003]本发明的目的在于提供一种低能耗生态化污水处理装置，有效缩减污水自然处理面积，大幅度提升冬季处理效率，维持处理系统的处理平稳性、安全性。[0004]根据本发明的目的，本发明提供一种低能耗生态化污水处理装置，包括依次连通的前塘和后塘，所述前塘的底部设置有膜曝气及传热系统，所述后塘中种植水生经济植物，所述后塘中养殖鱼类鲢鳙和青虾。[0005]进一步地，所述前塘的数量为一个、两个或多个。[0006]进一步地，所述前塘的数量为两个，所述前塘包括前塘I和前塘II，所述前塘I和所述前塘II之间连通，水流依次流过所述前塘I和所述前塘II流入到所述后塘中。
