一种低能耗生活污水处理装置.pdf

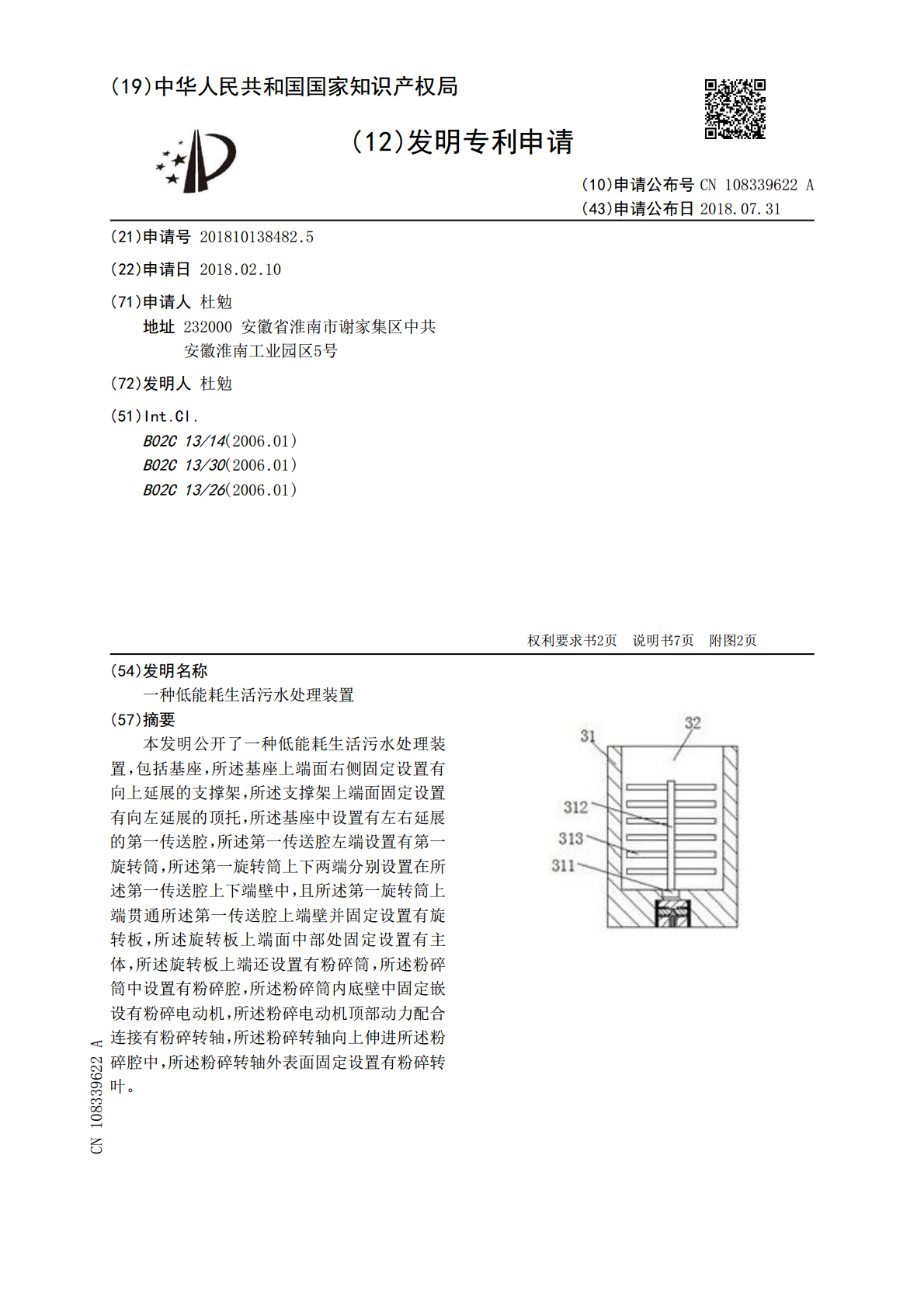

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108339622A(43)申请公布日2018.07.31(21)申请号201810138482.5(22)申请日2018.02.10(71)申请人杜勉地址232000安徽省淮南市谢家集区中共安徽淮南工业园区5号(72)发明人杜勉(51)Int.Cl.B02C13/14(2006.01)B02C13/30(2006.01)B02C13/26(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种低能耗生活污水处理装置(57)摘要本发明公开了一种低能耗生活污水处理装置，包括基座，所述基座上端面右侧固定设置有向上延展的支撑架，所述支撑架上端面固定设置有向左延展的顶托，所述基座中设置有左右延展的第一传送腔，所述第一传送腔左端设置有第一旋转筒，所述第一旋转筒上下两端分别设置在所述第一传送腔上下端壁中，且所述第一旋转筒上端贯通所述第一传送腔上端壁并固定设置有旋转板，所述旋转板上端面中部处固定设置有主体，所述旋转板上端还设置有粉碎筒，所述粉碎筒中设置有粉碎腔，所述粉碎筒内底壁中固定嵌设有粉碎电动机，所述粉碎电动机顶部动力配合连接有粉碎转轴，所述粉碎转轴向上伸进所述粉碎腔中，所述粉碎转轴外表面固定设置有粉碎转叶。CN108339622ACN108339622A权利要求书1/2页1.一种低能耗生活污水处理装置，包括基座，所述基座上端面右侧固定设置有向上延展的支撑架，所述支撑架上端面固定设置有向左延展的顶托，其特征在于：所述基座中设置有左右延展的第一传送腔，所述第一传送腔左端设置有第一旋转筒，所述第一旋转筒上下两端分别设置在所述第一传送腔上下端壁中，且所述第一旋转筒上端贯通所述第一传送腔上端壁并固定设置有旋转板，所述旋转板上端面中部处固定设置有主体，所述旋转板上端还设置有粉碎筒，所述粉碎筒中设置有粉碎腔，所述粉碎筒内底壁中固定嵌设有粉碎电动机，所述粉碎电动机顶部动力配合连接有粉碎转轴，所述粉碎转轴向上伸进所述粉碎腔中，所述粉碎转轴外表面固定设置有粉碎转叶，所述粉碎筒底壁中部处设置有与所述主体配合的中槽，所述中槽内壁上固定设置有弹垫，所述主体中设置有与所述弹垫配合的卡固机构，所述第一传送腔右端设置有第二旋转筒，所述第二旋转筒上下两端分别可旋转地设置在所述第一传送腔上下端壁中，所述第一旋转筒和所述第二旋转筒通过传送带动力连接，所述第一传送腔底壁中设置有位于所述第二旋转筒下方的第一滑行槽，所述第一滑行槽中设置有可上下滑行的磁体，所述磁体上端面固定设置有第一垫片，所述第二旋转筒下端面固定设置有与所述第一垫片配合的第二垫片，所述第一滑行槽底壁中设置有磁电装置，所述支撑架中设置有第二传送腔，所述第二传送腔底壁中可旋转地设置有第一旋转轴，所述第一旋转轴上端伸进所述第二传送腔中并固定设置有第二齿牙轮，下端向下延展并与所述第二旋转筒固定连接，所述第二传送腔顶壁中设置有与所述第二传送腔通连的第二滑行槽，所述第二滑行槽中设置有可左右滑行的滑行块，所述滑行块中前后相对设置有左右通连的导引槽，所述导引槽中滑行设置有导引杆，所述导引杆左右两端分别固定设置在所述第二滑行槽左右端壁中，所述第二滑行槽左端壁固定设置有与所述磁电装置连接的控制器，当所述滑行块向左滑行而与所述控制器触接时可使所述磁电装置接电，所述滑行块中固定设置有第一电动机，所述第一电动机下端动力连接有第二旋转轴，所述第二旋转轴可旋转地设置在所述滑行块中，且所述第二旋转轴下端伸进所述第二传送腔中并固定设置有与所述第二齿牙轮齿合的第一齿牙轮，所述第二传送腔上端壁中设置有上下延展且位于所述第二滑行槽右侧的第三滑行槽，所述第二滑行槽右端壁中部处设置有与所述第三滑行槽通连的第四滑行槽，所述滑行块右端壁中部处固定设置有伸进所述第四滑行槽中并向右延展的滑行臂，所述滑行臂右端设置有第一斜坡面，所述顶托中设置有左右通连的滑行腔，所述滑行腔中设置有可上下滑行的滑行板，所述滑行板下端面左侧固定设置有向下延展的柱杆，所述柱杆下端贯通所述滑行腔底壁并通过轴承可旋转地设置有旋转罩盖，所述旋转罩盖下端面固定设置有封闭垫，所述滑行板下端面右侧固定设置有向下延展的且与所述第四滑行槽处于同一直线上的臂杆，所述臂杆下端贯通所述滑行腔底壁并伸进所述第四滑行槽中，且所述臂杆下端设置有与所述第一斜坡面配合的第二斜坡面，所述滑行板中部处螺旋配合设置有上下延展的第一螺柱，所述第一螺柱上下端分别可旋转地设置在所述滑行腔上下端壁中，且所述第一螺柱上端与固定设置在所述顶托上端面的第二电动机动力连接。2.根据权利要求1所述的一种低能耗生活污水处理装置，其特征在于：所述卡固机构包括设置在所述主体中且左右通连的活动槽以及左右相对滑行设置在所述活动槽中的活动臂，两个活动臂相对的端面设
