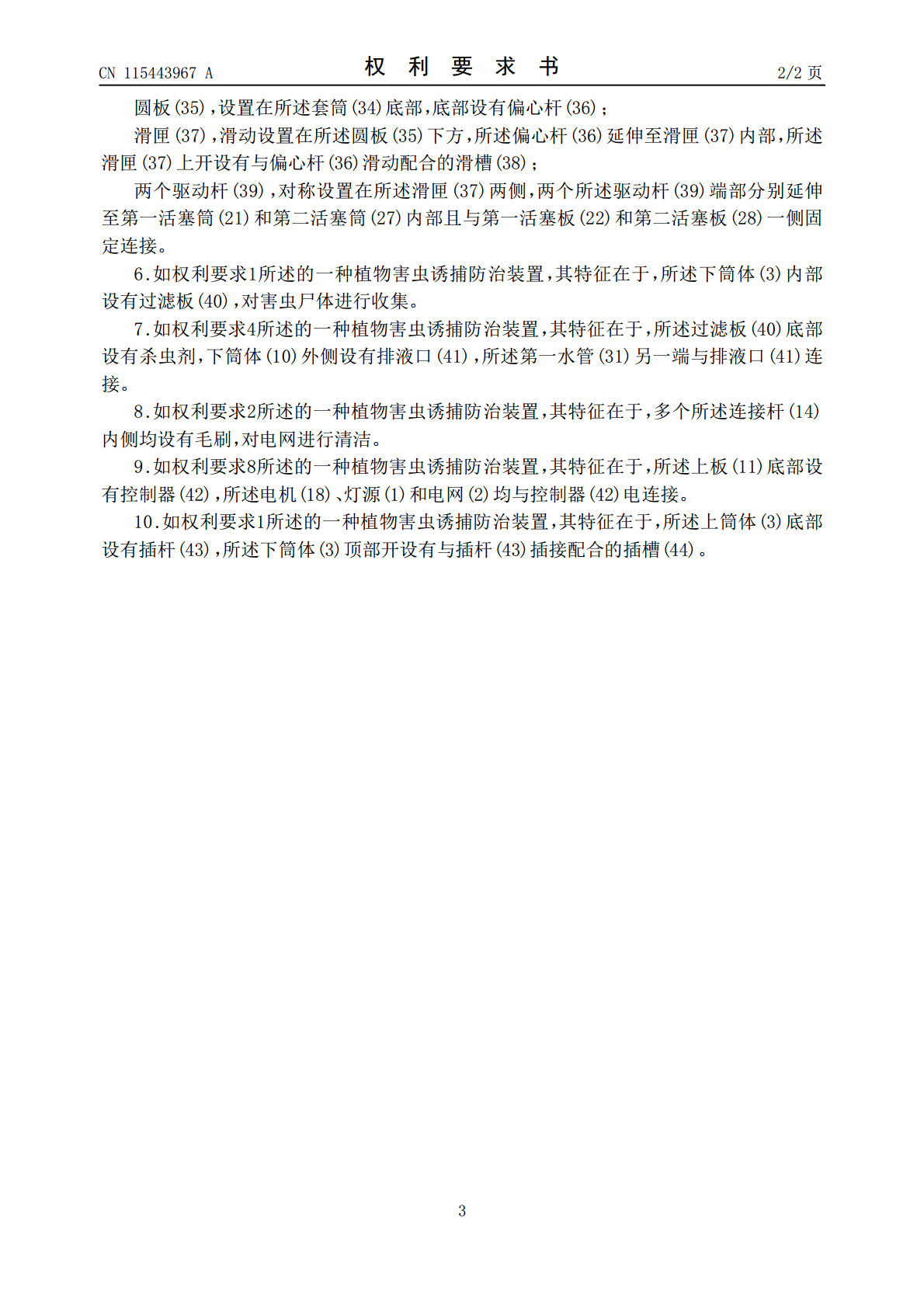

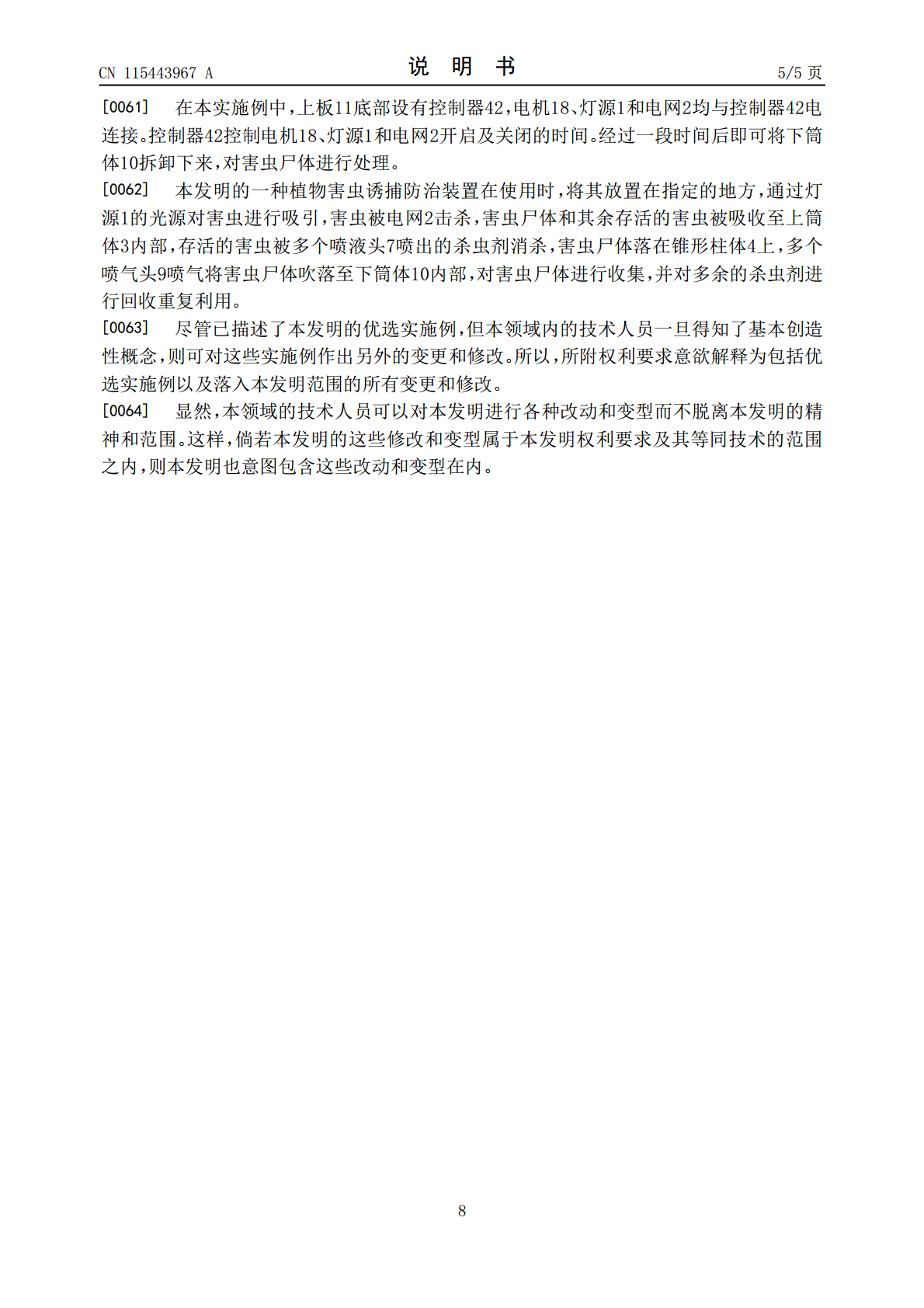

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115443967A(43)申请公布日2022.12.09(21)申请号202211122176.5(22)申请日2022.09.15(71)申请人山西农业大学小麦研究所地址041004山西省临汾市尧都区幽并街33号(72)发明人王克功王睿王卫东赵丹阳杨娜张腾蛟王晓东(74)专利代理机构西安铭泽知识产权代理事务所(普通合伙)61223专利代理师卢会刚(51)Int.Cl.A01M1/08(2006.01)A01M1/22(2006.01)A01M7/00(2006.01)B08B5/02(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种植物害虫诱捕防治装置(57)摘要本发明公开了一种植物害虫诱捕防治装置,涉及害虫防治技术领域,包括架体,内部转动设有诱虫灯,对害虫进行吸引并进行初步消杀;上筒体,顶部和底部均开口;锥形柱体,设置在上筒体内上部;吸气管,设置在上筒体内壁,降低上筒体内部的气压将害虫吸收至上筒体内部;第一喷管,设置在上筒体内壁,第一喷管上设有多个喷液头,多个喷液头喷出杀虫剂对害虫进行二次消杀;第二喷管,设置在锥形柱体顶部,第二喷管上设有多个喷气头,多个喷气头将害虫尸体吹离上筒体;下筒体,顶部开口,设置在上筒体底部,对害虫尸体进行收集。本发明通过灯源和电网对害虫进行初步的击杀,通过杀虫剂对逃离的害虫进行二次消杀,大大提高了害虫捕杀的效率。CN115443967ACN115443967A权利要求书1/2页1.一种植物害虫诱捕防治装置,其特征在于,包括:架体,内部转动设有诱虫灯,对害虫进行吸引并进行初步消杀;上筒体(3),顶部和底部均开口,可拆卸的设置在架体底部;锥形柱体(4),设置在所述上筒体(3)内上部;吸气管(5),设置在所述上筒体(3)内壁,用于降低上筒体(3)内部的气压将架体内部害虫吸收至上筒体(3)内部;第一喷管(6),设置在所述上筒体(3)内壁,所述第一喷管(6)上设有多个喷液头(7),多个所述喷液头(7)喷出杀虫剂对害虫进行二次消杀;第二喷管(8),设置在所述锥形柱体(4)顶部,所述第二喷管(8)上设有多个喷气头(9),多个所述喷气头(9)将害虫尸体吹离上筒体(3);下筒体(10),顶部开口,可拆卸的设置在上筒体(3)底部,对害虫尸体进行收集并存储杀虫剂。2.如权利要求1所述的一种植物害虫诱捕防治装置,其特征在于,所述诱虫灯包括灯源(1)和电网(2),所述架体包括:上板(11);下板(12),底部中间设有通槽(13),通过多个连接杆(14)与上板(11)连接;灯架(15),固定设置在所述上板(11)底部,所述灯源(1)放置在灯架(15)内部,电网(2)设置在灯架(15)外部。3.如权利要求2所述的一种植物害虫诱捕防治装置,其特征在于,所述上板(11)顶部设有太阳能电池板(16)和设置在其底部的蓄电池(17),所述太阳能电池板(16)通过转换器与蓄电池(17)电连接;所述上板(11)顶部还设有电机(18),所述电机(18)、灯源(1)和电网(2)均与蓄电池(17)电连接,所述电机(18)输出轴延伸至上板(11)下方与灯架(15)顶部连接。4.如权利要求2所述的一种植物害虫诱捕防治装置,其特征在于,所述锥形柱体(4)底部设有箱体(19),所述箱体(19)通过连接板(20)与上筒体(3)内壁固定连接;所述箱体(19)内部包括:第一活塞筒(21),设置在所述箱体(19)内部一端,内部滑动设有第一活塞板(22),靠近箱体(19)的一端设有进气口(23)和出气口(24);第一气管(25),一端与进气口(23)连接,另一端与吸气管(5)连接;第二气管(26),一端与出气口(24)连接,另一端与第二喷管(8)连接;第二活塞筒(27),设置在所述箱体(19)内部另一端,内部滑动设有第二活塞板(28),靠近箱体(19)的一端设有进液口(29)和出液口(30);第一水管(31),一端与进液口(29)连接,另一端与下筒体(3)连接;第二水管(32),一端与出液口(30)连接,另一端与第一喷管(6)连接;驱动组件,驱动第一活塞板(22)和第二活塞板(27)分别在在第一活塞筒(21)和第二活塞筒(27)内部滑动。5.如权利要求4所述的一种植物害虫诱捕防治装置,其特征在于,所述灯架(15)底部设有螺杆(33),所述驱动组件包括:套筒(34),贯穿转动设置在所述锥形柱体(4)中部,所述螺杆(33)延伸至套筒(34)内部且与其螺纹连接;2CN115443967A权利要求书2/2页圆板(35),设置在所述套筒(34)底部,底部设有偏心杆(36);滑匣(37),滑动设置在所述圆板(35)下方,所述偏心杆(36)延伸至滑匣(37)内部,所述滑匣(37)上开设有与偏心
