一种秸秆覆盖条带深松浅耙联合整地机.pdf

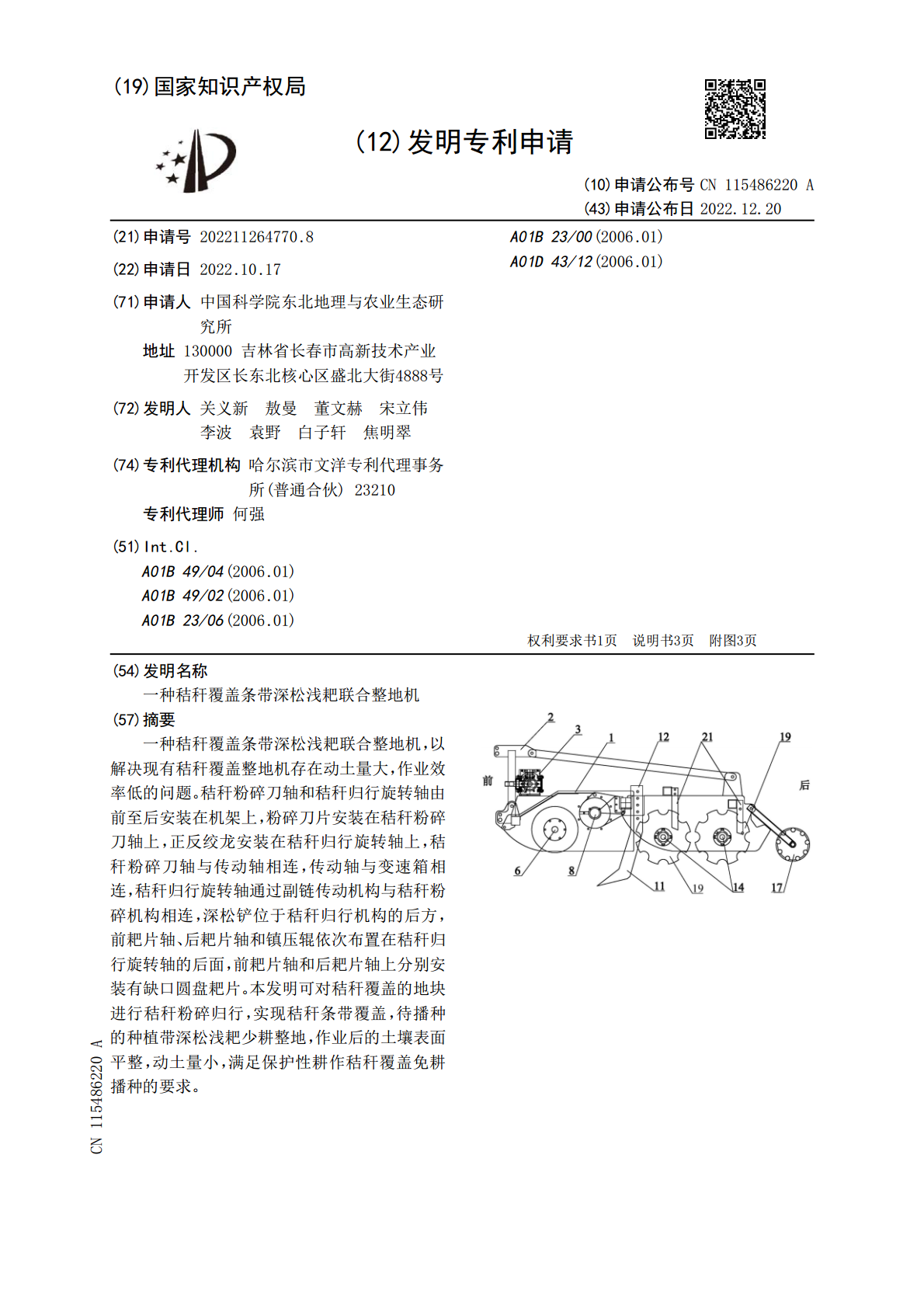

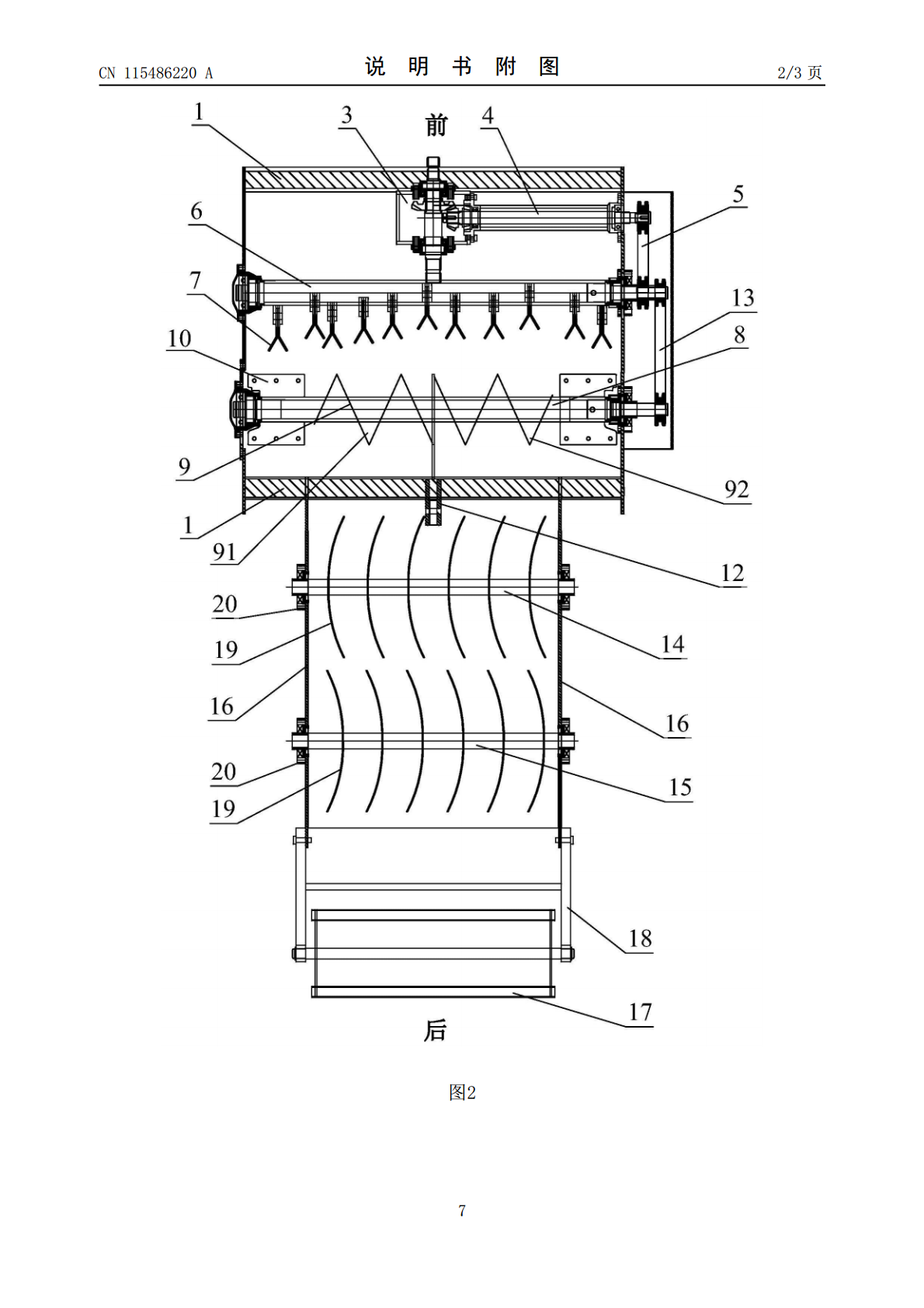

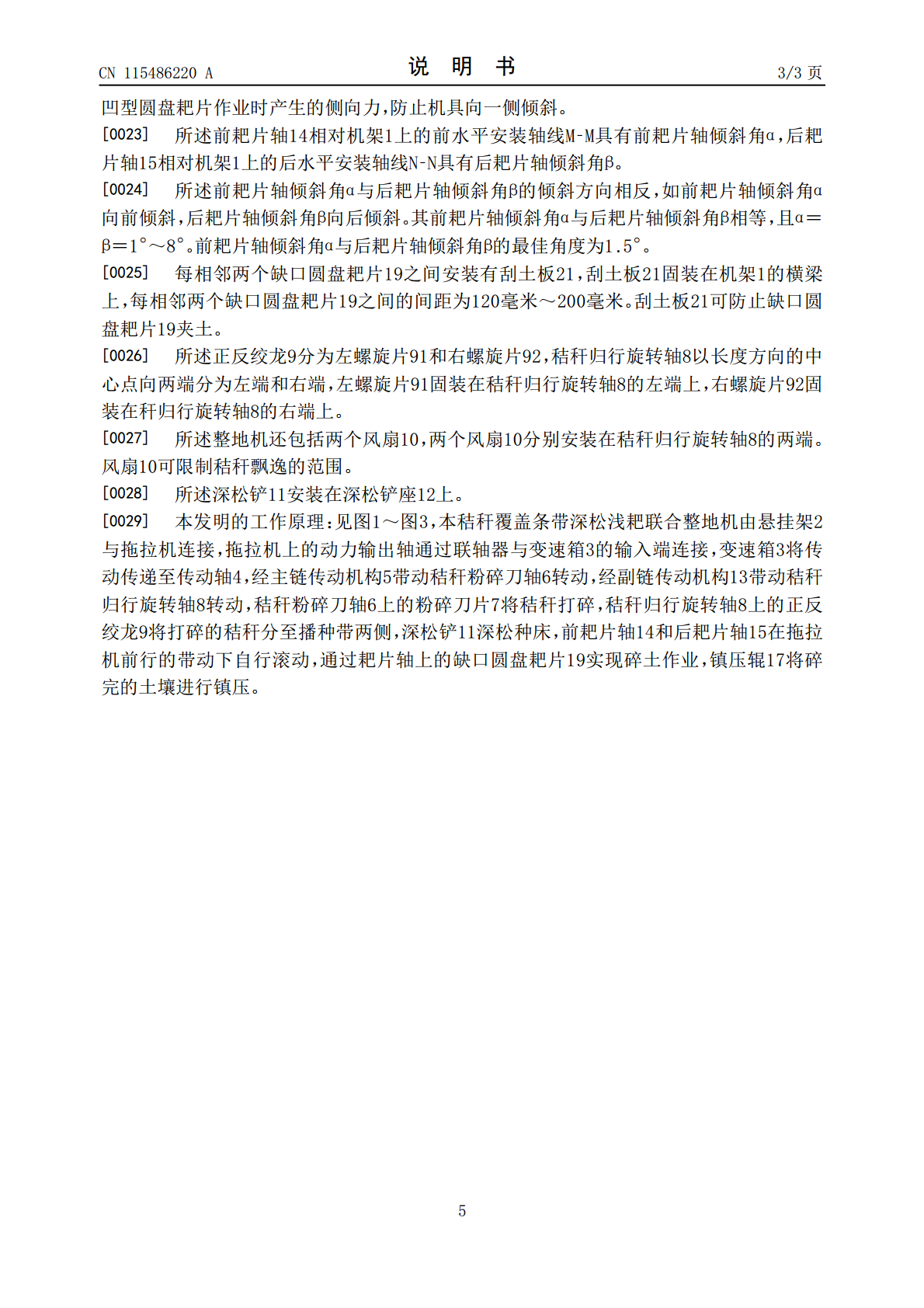

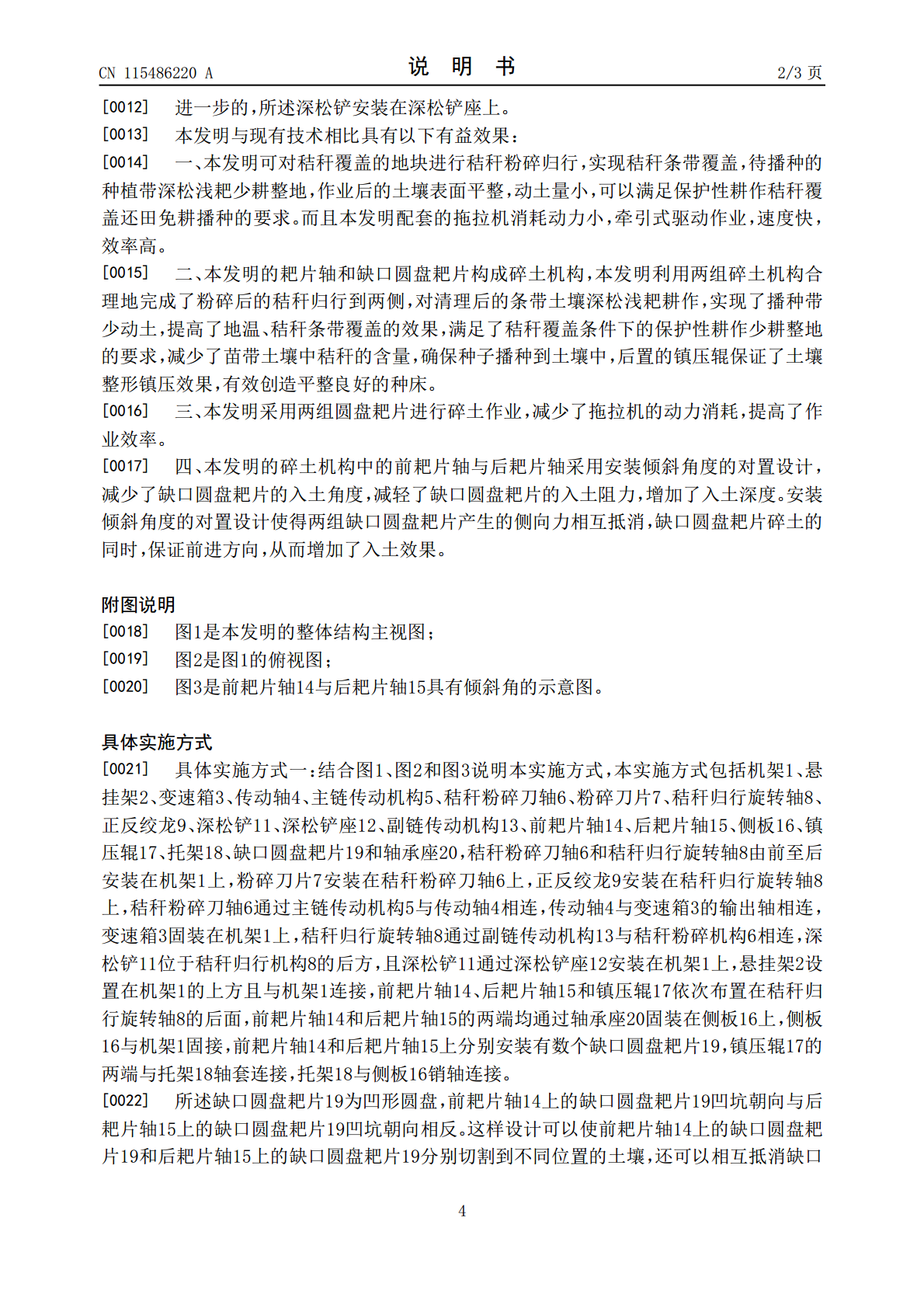

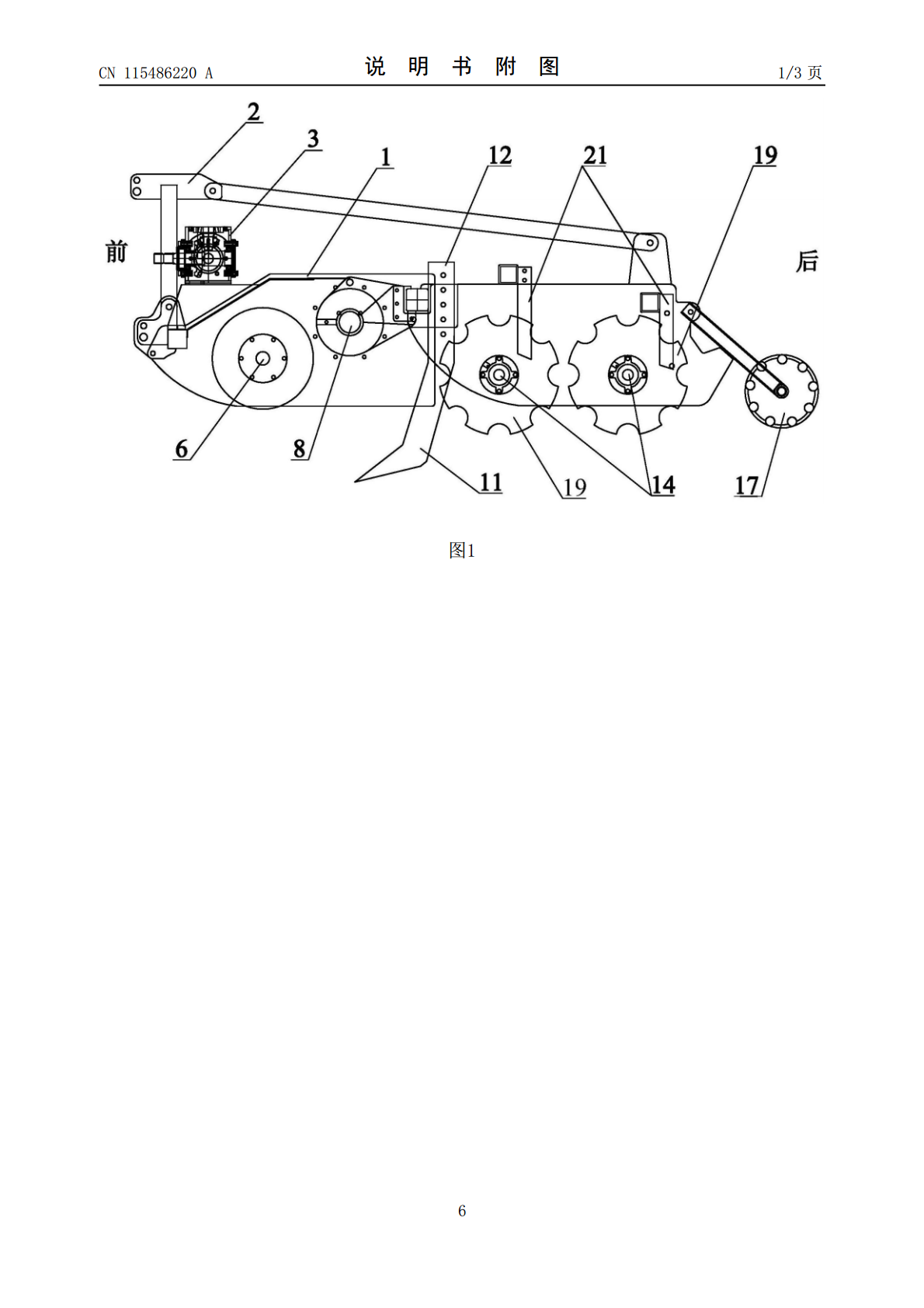

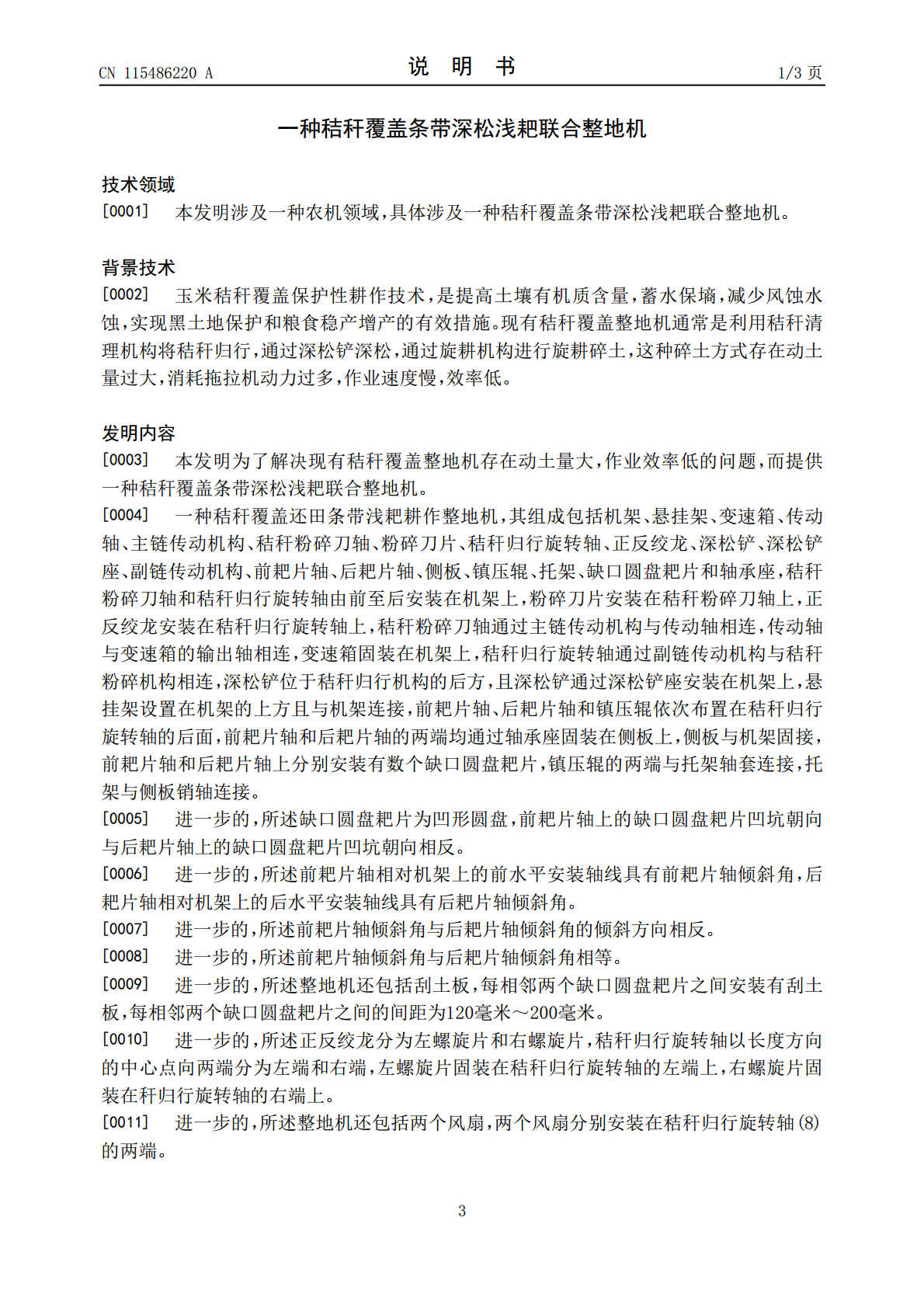

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115486220A(43)申请公布日2022.12.20(21)申请号202211264770.8A01B23/00(2006.01)(22)申请日2022.10.17A01D43/12(2006.01)(71)申请人中国科学院东北地理与农业生态研究所地址130000吉林省长春市高新技术产业开发区长东北核心区盛北大街4888号(72)发明人关义新敖曼董文赫宋立伟李波袁野白子轩焦明翠(74)专利代理机构哈尔滨市文洋专利代理事务所(普通合伙)23210专利代理师何强(51)Int.Cl.A01B49/04(2006.01)A01B49/02(2006.01)A01B23/06(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种秸秆覆盖条带深松浅耙联合整地机(57)摘要一种秸秆覆盖条带深松浅耙联合整地机，以解决现有秸秆覆盖整地机存在动土量大，作业效率低的问题。秸秆粉碎刀轴和秸秆归行旋转轴由前至后安装在机架上，粉碎刀片安装在秸秆粉碎刀轴上，正反绞龙安装在秸秆归行旋转轴上，秸秆粉碎刀轴与传动轴相连，传动轴与变速箱相连，秸秆归行旋转轴通过副链传动机构与秸秆粉碎机构相连，深松铲位于秸秆归行机构的后方，前耙片轴、后耙片轴和镇压辊依次布置在秸秆归行旋转轴的后面，前耙片轴和后耙片轴上分别安装有缺口圆盘耙片。本发明可对秸秆覆盖的地块进行秸秆粉碎归行，实现秸秆条带覆盖，待播种的种植带深松浅耙少耕整地，作业后的土壤表面平整，动土量小，满足保护性耕作秸秆覆盖免耕播种的要求。CN115486220ACN115486220A权利要求书1/1页1.一种秸秆覆盖条带深松浅耙联合整地机，所述整地机包括机架(1)、悬挂架(2)、变速箱(3)、传动轴(4)、主链传动机构(5)、秸秆粉碎刀轴(6)、粉碎刀片(7)、秸秆归行旋转轴(8)、正反绞龙(9)、深松铲(11)、深松铲座(12)和副链传动机构(13)，秸秆粉碎刀轴(6)和秸秆归行旋转轴(8)由前至后安装在机架(1)上，粉碎刀片(7)安装在秸秆粉碎刀轴(6)上，正反绞龙(9)安装在秸秆归行旋转轴(8)上，秸秆粉碎刀轴(6)通过主链传动机构(5)与传动轴(4)相连，传动轴(4)与变速箱(3)的输出轴相连，变速箱(3)固装在机架(1)上，秸秆归行旋转轴(8)通过副链传动机构(13)与秸秆粉碎机构(6)相连，深松铲(11)位于秸秆归行机构(8)的后方，且深松铲(11)通过深松铲座(12)安装在机架(1)上，悬挂架(2)设置在机架(1)的上方且与机架(1)连接，其特征在于：所述整地机还包括前耙片轴(14)、后耙片轴(15)、侧板(16)、镇压辊(17)、托架(18)、缺口圆盘耙片(19)和轴承座(20)，前耙片轴(14)、后耙片轴(15)和镇压辊(17)依次布置在秸秆归行旋转轴(8)的后面，前耙片轴(14)和后耙片轴(15)的两端均通过轴承座(20)固装在侧板(16)上，侧板(16)与机架(1)固接，前耙片轴(14)和后耙片轴(15)上分别安装有数个缺口圆盘耙片(19)，镇压辊(17)的两端与托架(18)轴套连接，托架(18)与侧板(16)销轴连接。2.据权利要求1所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述缺口圆盘耙片(19)为凹形圆盘，前耙片轴(14)上的缺口圆盘耙片(19)凹坑朝向与后耙片轴(15)上的缺口圆盘耙片(19)凹坑朝向相反。3.根据权利要求1或2所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述前耙片轴(14)相对机架(1)上的前水平安装轴线(M‑M)具有前耙片轴倾斜角(α)，后耙片轴(15)相对机架(1)上的后水平安装轴线(N‑N)具有后耙片轴倾斜角(β)。4.根据权利要求3所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述前耙片轴倾斜角(α)与后耙片轴倾斜角(β)的倾斜方向相反。5.根据权利要求4所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述前耙片轴倾斜角(α)与后耙片轴倾斜角(β)相等。6.据权利要求5所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述整地机还包括刮土板(21)，每相邻两个缺口圆盘耙片19之间安装有刮土板(21)，每相邻两个缺口圆盘耙片(19)之间的间距为120毫米～200毫米。7.根据权利要求1所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述正反绞龙(9)分为左螺旋片(91)和右螺旋片(92)，秸秆归行旋转轴(8)以长度方向的中心点向两端分为左端和右端，左螺旋片(91)固装在秸秆归行旋转轴(8)的左端上，右螺旋片(92)固装在秆归行旋转轴(8)的右端上。8.根据权利要求1或7所述的一种秸秆覆盖条带深松浅耙联合整地机，其特征在于：所述整地机还包
