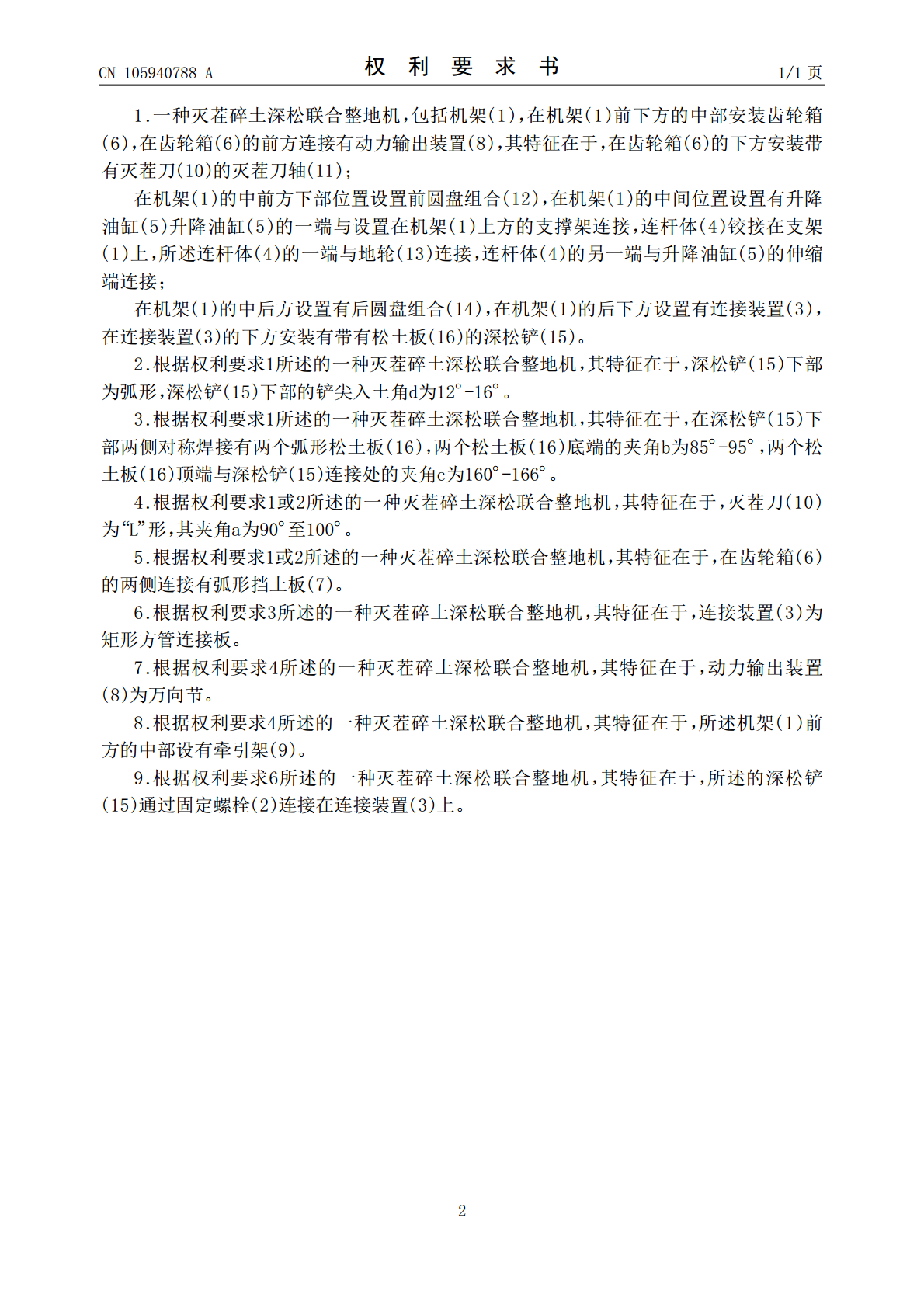

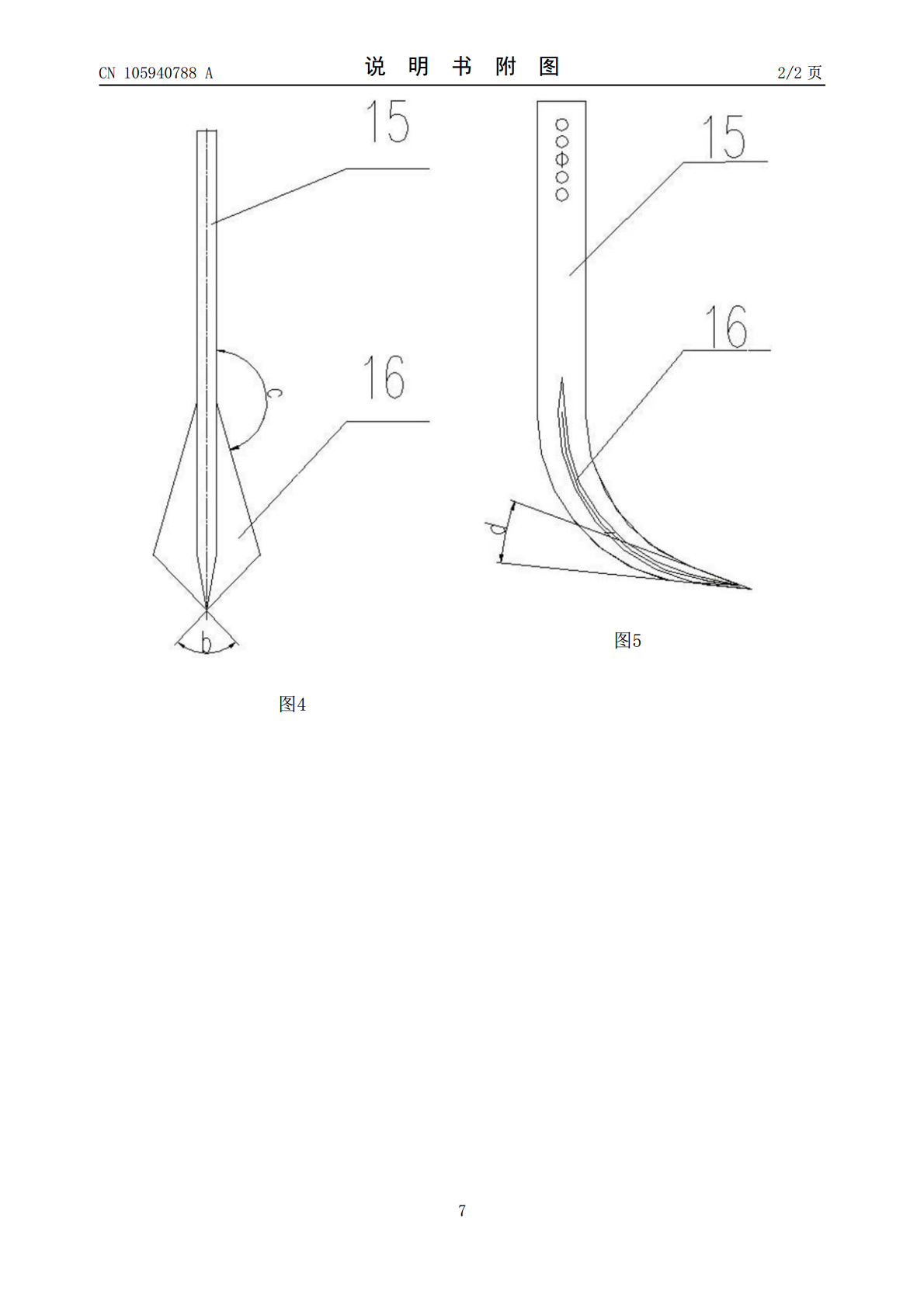

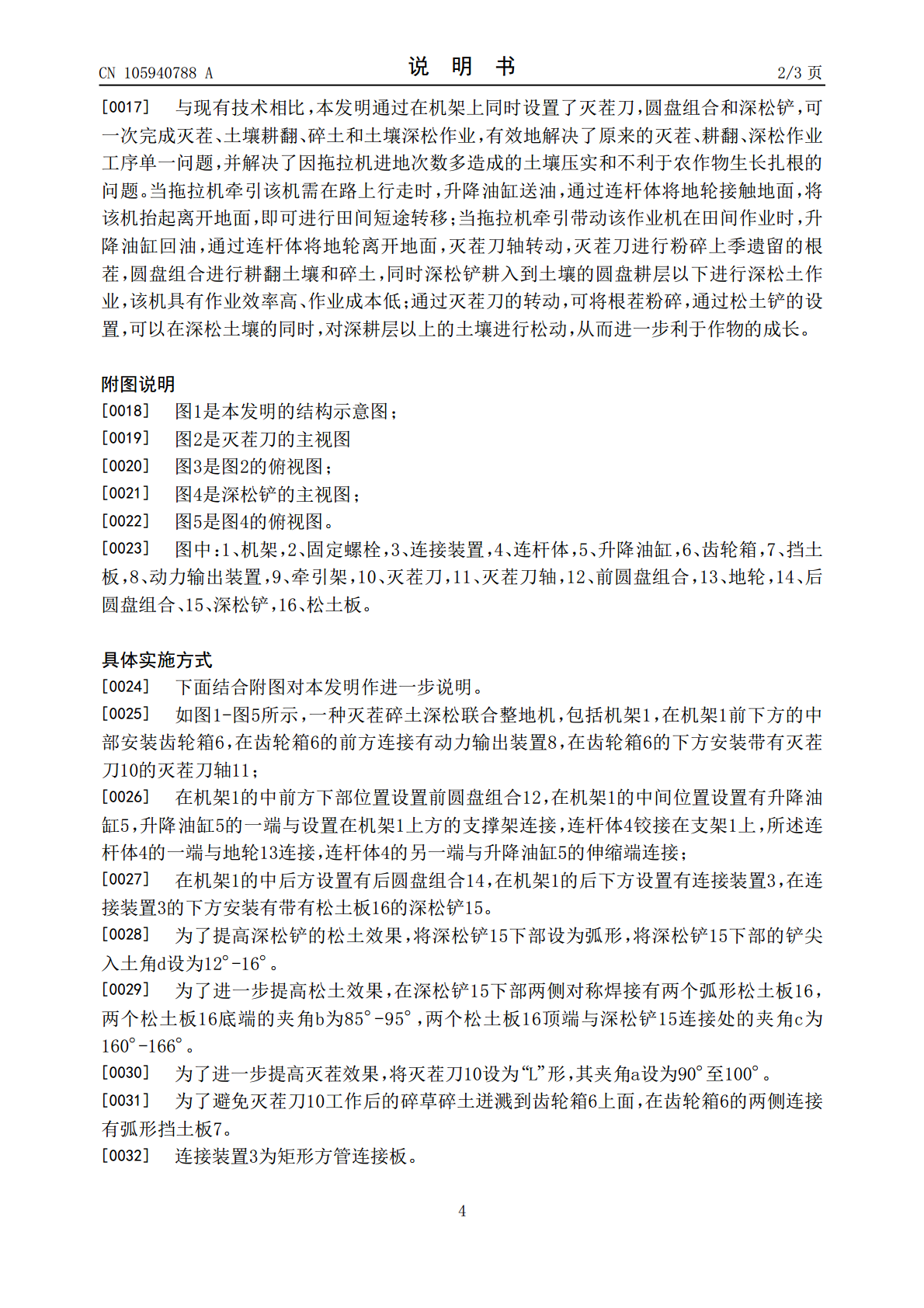

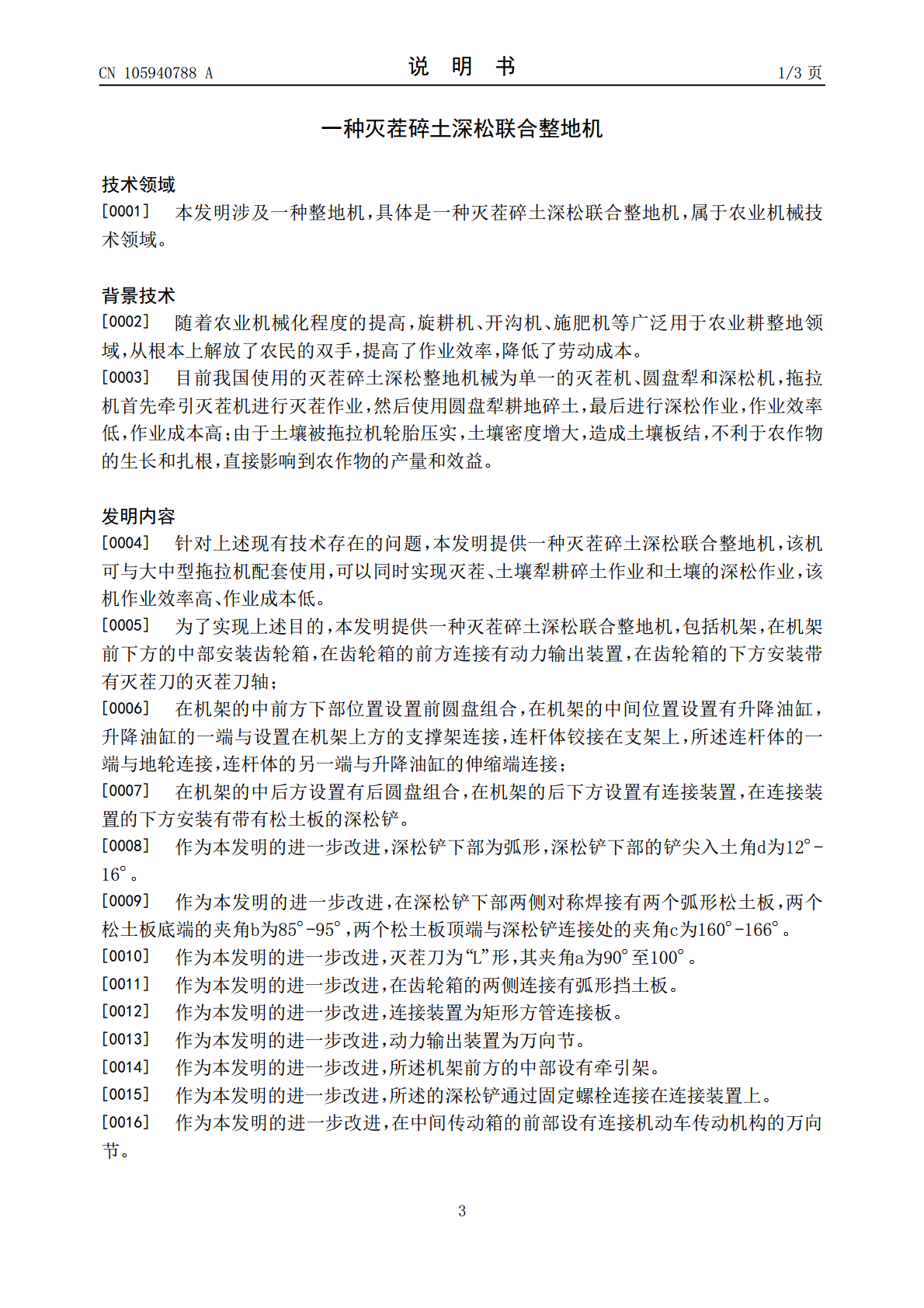

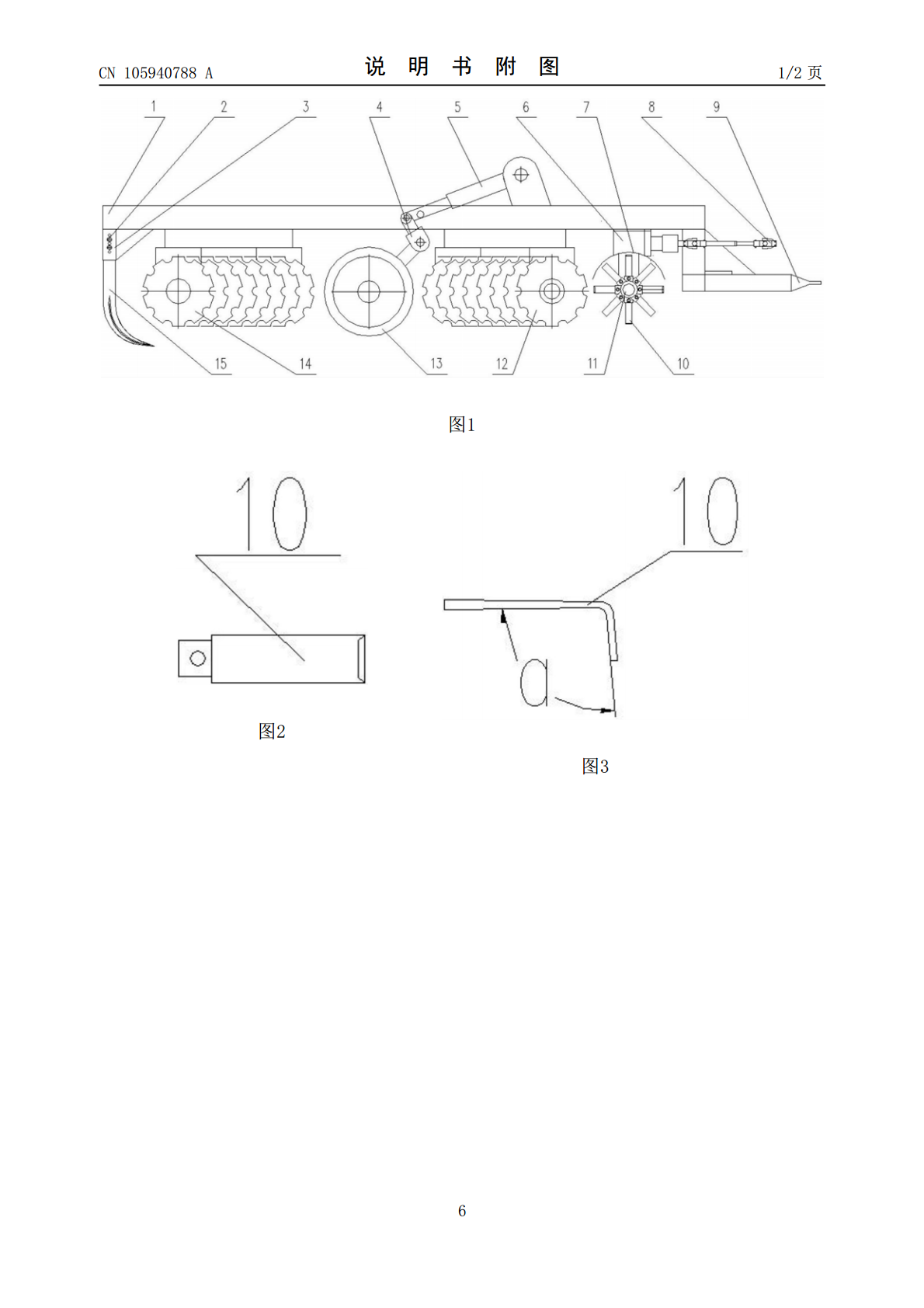

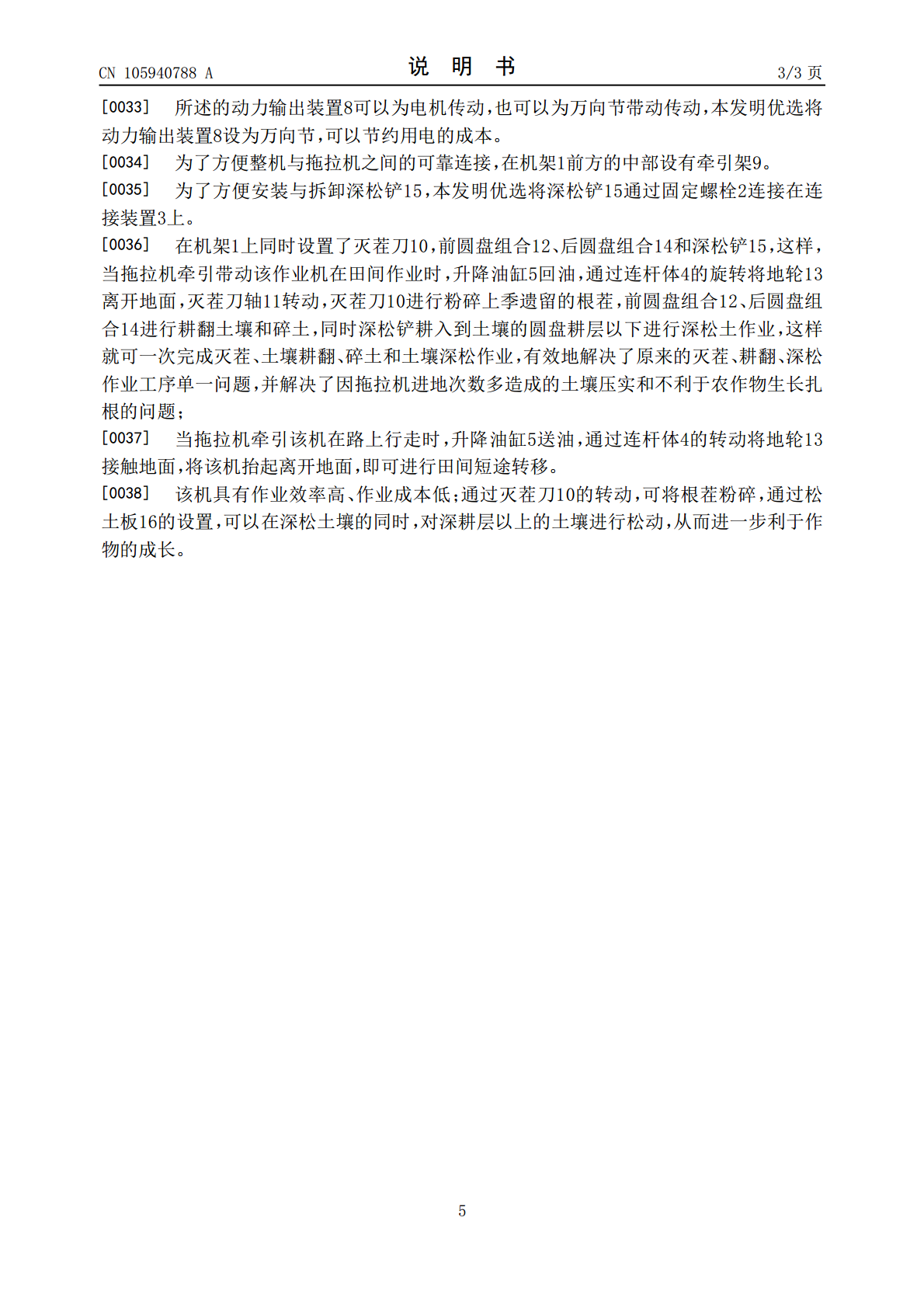

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105940788A(43)申请公布日2016.09.21(21)申请号201610349269.X(22)申请日2016.05.24(71)申请人农业部南京农业机械化研究所地址221000江苏省南京市柳营100号农业部南京农业机械化研究所(72)发明人陈小兵徐敏朱继平姚克恒夏敏彭卓敏杨斌(74)专利代理机构徐州市淮海专利事务所32205代理人华德明(51)Int.Cl.A01B49/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种灭茬碎土深松联合整地机(57)摘要一种灭茬碎土深松联合整地机，在齿轮箱(6)的下方安装带有灭茬刀(10)的灭茬刀轴(11)；在机架(1)的中前方下部位置设置前圆盘组合(12)，在机架的中间位置设置有升降油缸(5)，升降油缸的一端与设置在机架上方的支撑架连接，连杆体(4)铰接在支架上，所述连杆体的一端与地轮(13)连接，连杆体的另一端与升降油缸(5)的伸缩端连接；在机架的中后方设置有后圆盘组合(14)，在机架(1)的后下方设置有连接装置(3)，在连接装置的下方安装有带有松土板(16)的深松铲。该机可与大中型拖拉机配套使用，可以同时实现灭茬、土壤犁耕碎土作业和土壤的深松作业，该机作业效率高、作业成本低。CN105940788ACN105940788A权利要求书1/1页1.一种灭茬碎土深松联合整地机，包括机架(1)，在机架(1)前下方的中部安装齿轮箱(6)，在齿轮箱(6)的前方连接有动力输出装置(8)，其特征在于，在齿轮箱(6)的下方安装带有灭茬刀(10)的灭茬刀轴(11)；在机架(1)的中前方下部位置设置前圆盘组合(12)，在机架(1)的中间位置设置有升降油缸(5)升降油缸(5)的一端与设置在机架(1)上方的支撑架连接，连杆体(4)铰接在支架(1)上，所述连杆体(4)的一端与地轮(13)连接，连杆体(4)的另一端与升降油缸(5)的伸缩端连接；在机架(1)的中后方设置有后圆盘组合(14)，在机架(1)的后下方设置有连接装置(3)，在连接装置(3)的下方安装有带有松土板(16)的深松铲(15)。2.根据权利要求1所述的一种灭茬碎土深松联合整地机，其特征在于，深松铲(15)下部为弧形，深松铲(15)下部的铲尖入土角d为12°-16°。3.根据权利要求1所述的一种灭茬碎土深松联合整地机，其特征在于，在深松铲(15)下部两侧对称焊接有两个弧形松土板(16)，两个松土板(16)底端的夹角b为85°-95°，两个松土板(16)顶端与深松铲(15)连接处的夹角c为160°-166°。4.根据权利要求1或2所述的一种灭茬碎土深松联合整地机，其特征在于，灭茬刀(10)为“L”形，其夹角a为90°至100°。5.根据权利要求1或2所述的一种灭茬碎土深松联合整地机，其特征在于，在齿轮箱(6)的两侧连接有弧形挡土板(7)。6.根据权利要求3所述的一种灭茬碎土深松联合整地机，其特征在于，连接装置(3)为矩形方管连接板。7.根据权利要求4所述的一种灭茬碎土深松联合整地机，其特征在于，动力输出装置(8)为万向节。8.根据权利要求4所述的一种灭茬碎土深松联合整地机，其特征在于，所述机架(1)前方的中部设有牵引架(9)。9.根据权利要求6所述的一种灭茬碎土深松联合整地机，其特征在于，所述的深松铲(15)通过固定螺栓(2)连接在连接装置(3)上。2CN105940788A说明书1/3页一种灭茬碎土深松联合整地机技术领域[0001]本发明涉及一种整地机，具体是一种灭茬碎土深松联合整地机，属于农业机械技术领域。背景技术[0002]随着农业机械化程度的提高，旋耕机、开沟机、施肥机等广泛用于农业耕整地领域，从根本上解放了农民的双手，提高了作业效率，降低了劳动成本。[0003]目前我国使用的灭茬碎土深松整地机械为单一的灭茬机、圆盘犁和深松机，拖拉机首先牵引灭茬机进行灭茬作业，然后使用圆盘犁耕地碎土，最后进行深松作业，作业效率低，作业成本高；由于土壤被拖拉机轮胎压实，土壤密度增大，造成土壤板结，不利于农作物的生长和扎根，直接影响到农作物的产量和效益。发明内容[0004]针对上述现有技术存在的问题，本发明提供一种灭茬碎土深松联合整地机，该机可与大中型拖拉机配套使用，可以同时实现灭茬、土壤犁耕碎土作业和土壤的深松作业，该机作业效率高、作业成本低。[0005]为了实现上述目的，本发明提供一种灭茬碎土深松联合整地机，包括机架，在机架前下方的中部安装齿轮箱，在齿轮箱的前方连接有动力输出装置，在齿轮箱的下方安装带有灭茬刀的灭茬刀轴；[0006]在机架的中前方下部位置设置前圆盘组合，在机架的中间位置设置有升降油缸，升降油缸的一端与设置在机架上方的支撑架连接，连杆体
