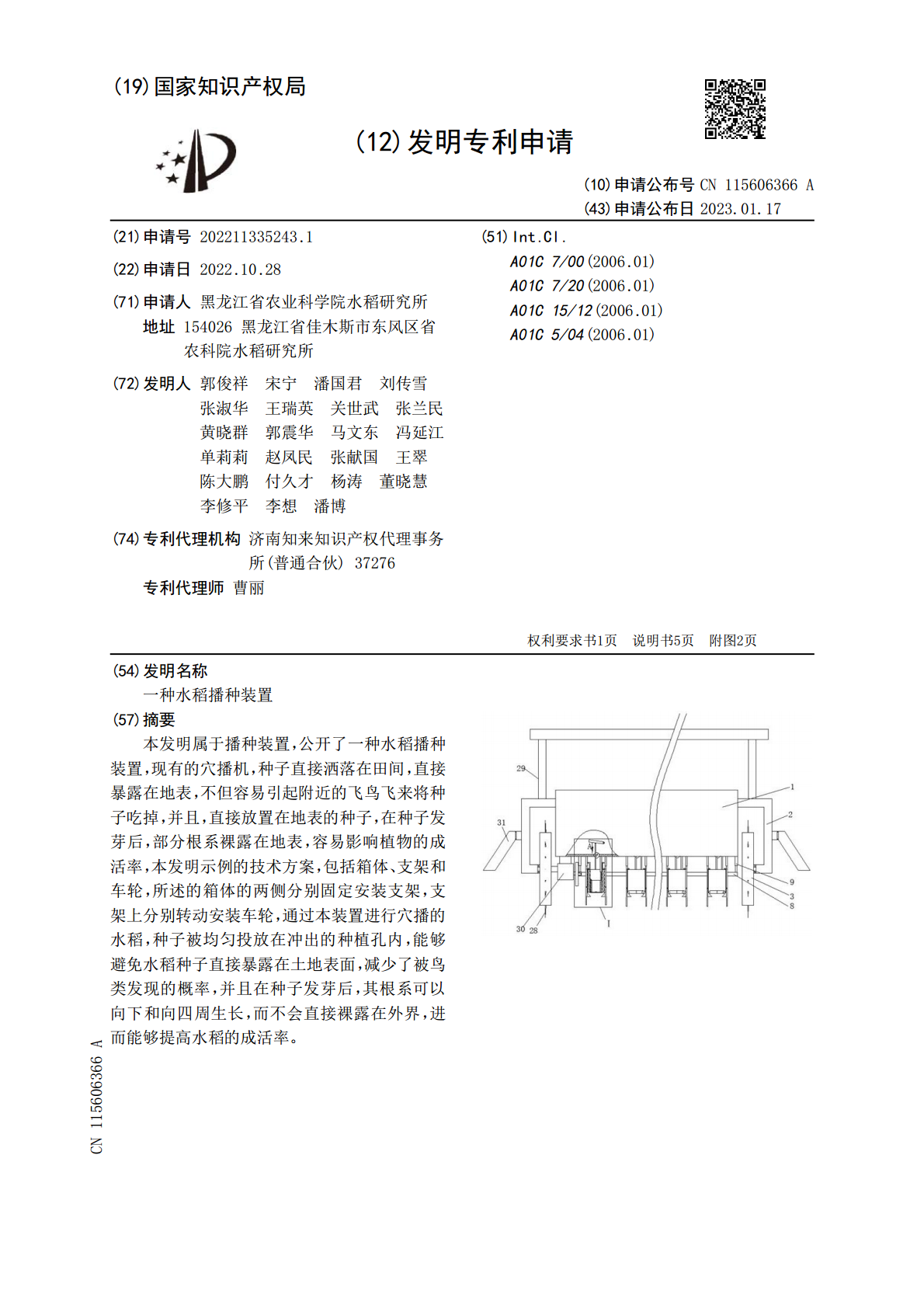

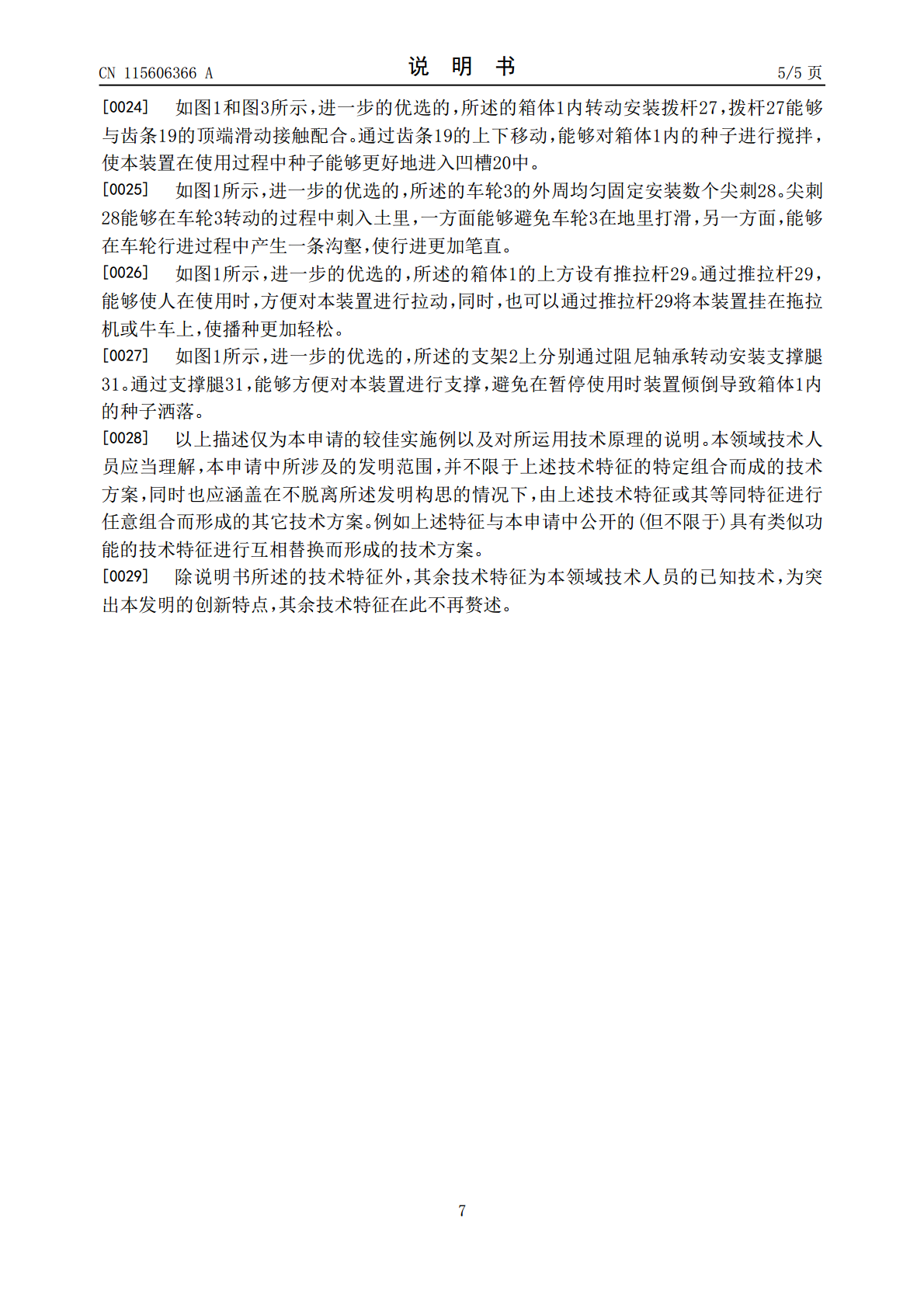

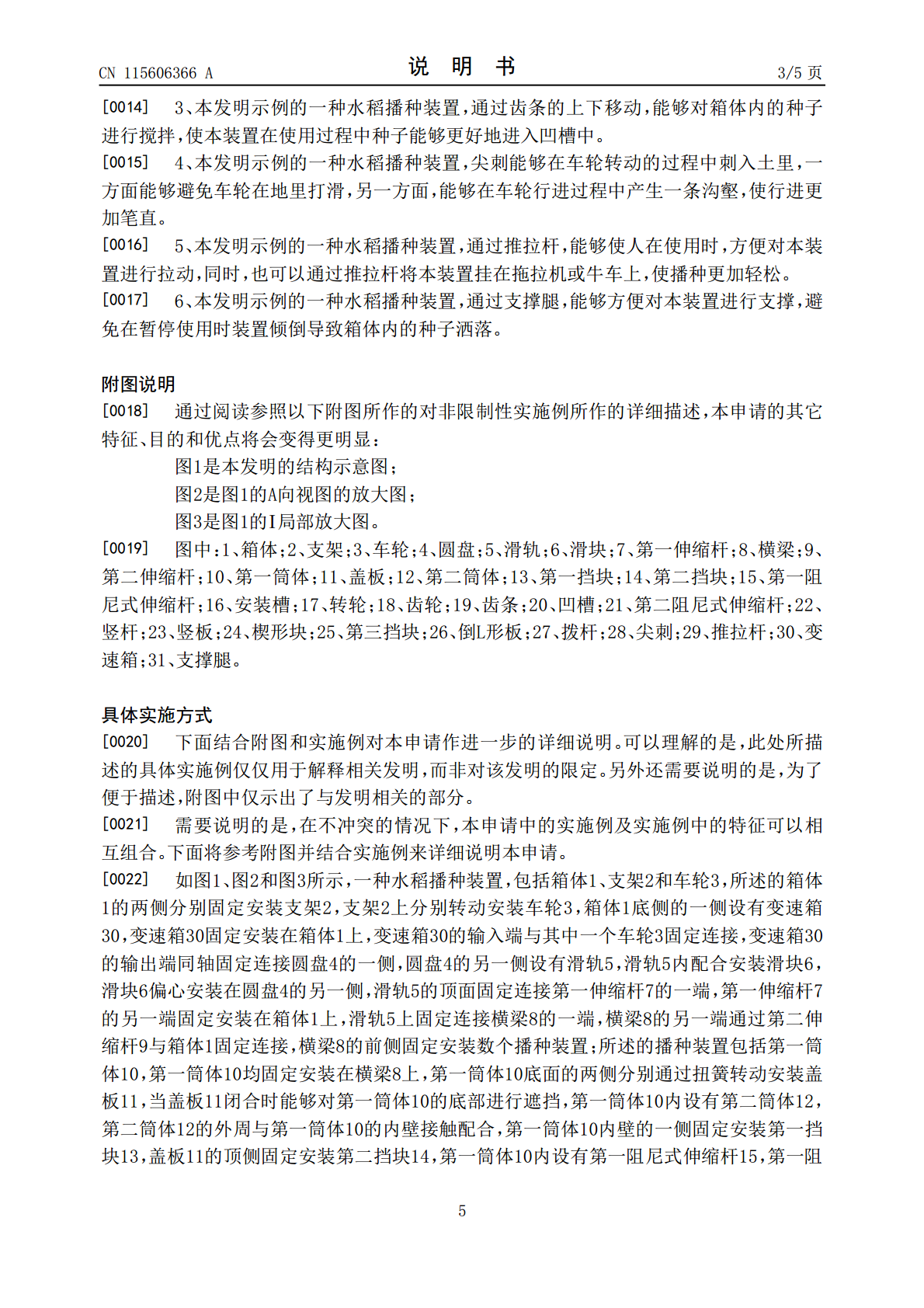

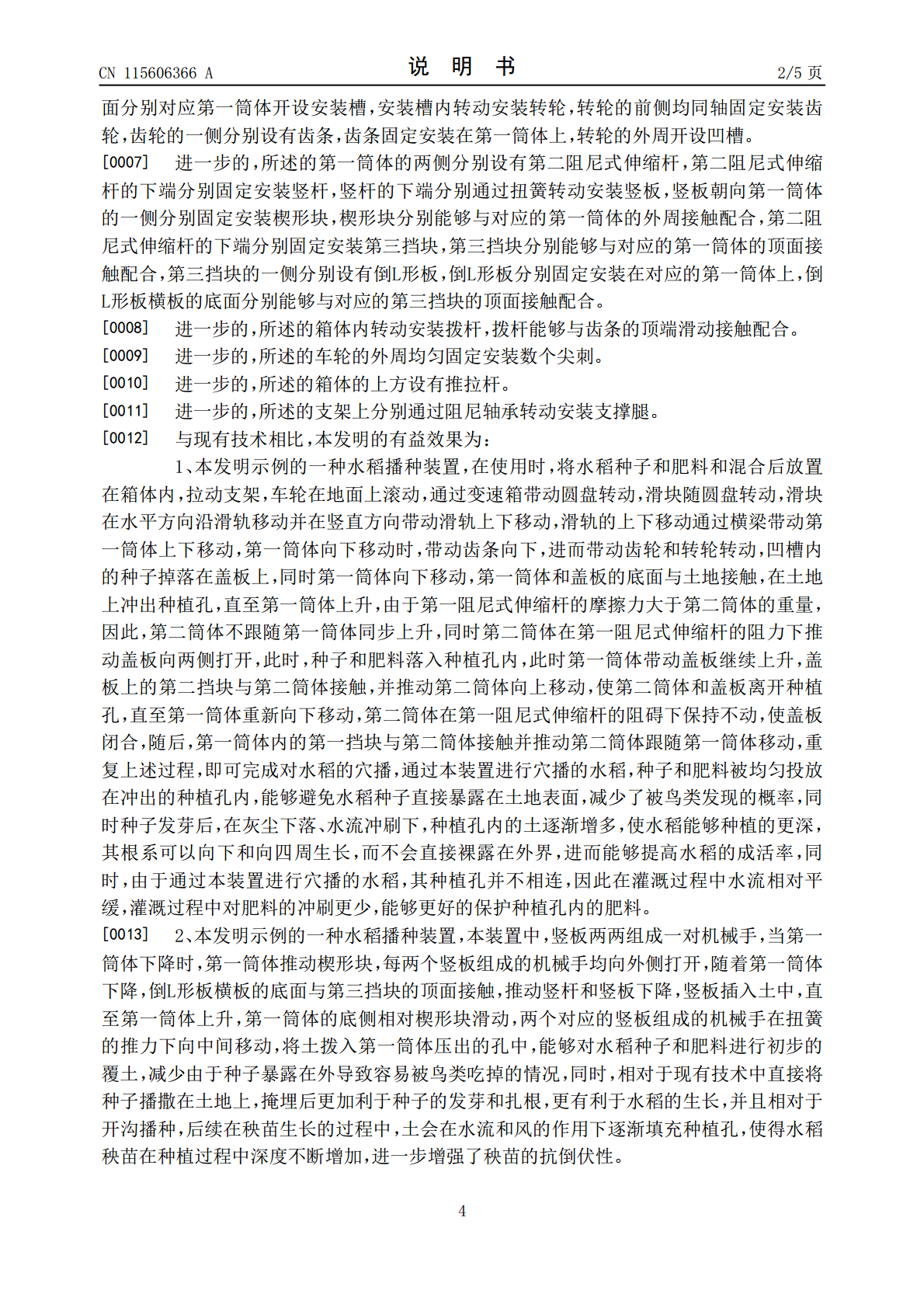

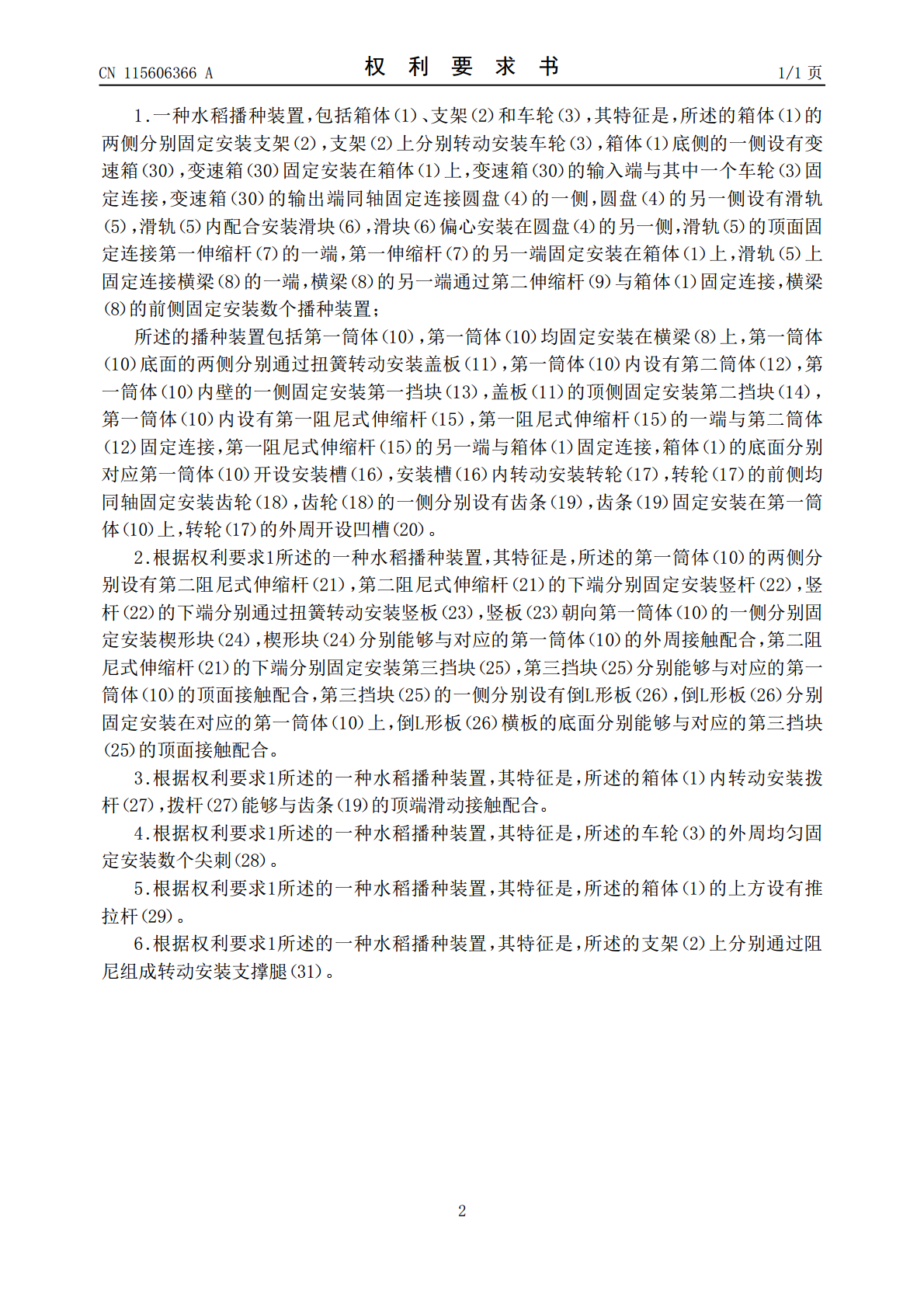

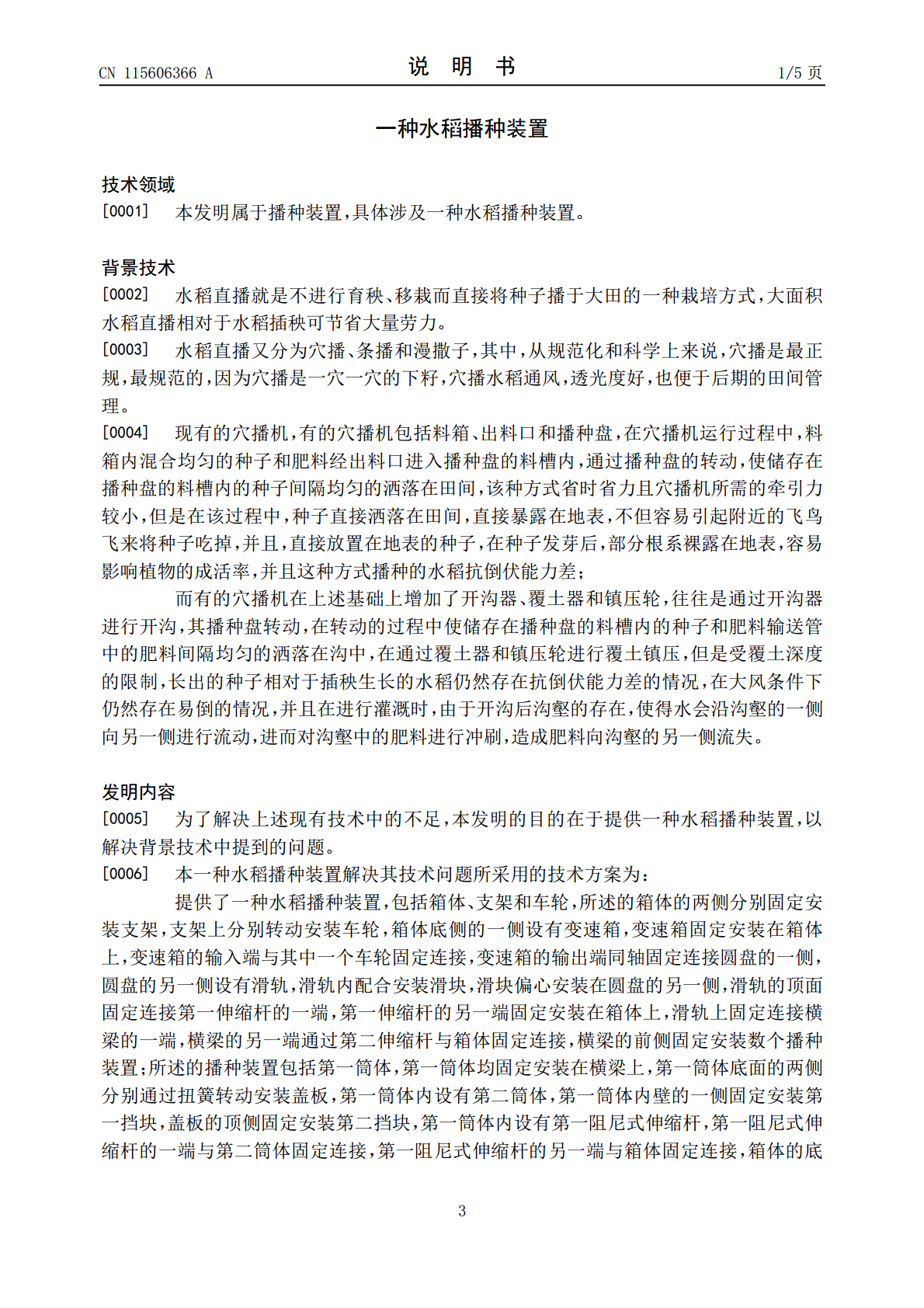

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115606366A(43)申请公布日2023.01.17(21)申请号202211335243.1(51)Int.Cl.(22)申请日2022.10.28A01C7/00(2006.01)A01C7/20(2006.01)(71)申请人黑龙江省农业科学院水稻研究所A01C15/12(2006.01)地址154026黑龙江省佳木斯市东风区省A01C5/04(2006.01)农科院水稻研究所(72)发明人郭俊祥宋宁潘国君刘传雪张淑华王瑞英关世武张兰民黄晓群郭震华马文东冯延江单莉莉赵凤民张献国王翠陈大鹏付久才杨涛董晓慧李修平李想潘博(74)专利代理机构济南知来知识产权代理事务所(普通合伙)37276专利代理师曹丽权利要求书1页说明书5页附图2页(54)发明名称一种水稻播种装置(57)摘要本发明属于播种装置，公开了一种水稻播种装置，现有的穴播机，种子直接洒落在田间，直接暴露在地表，不但容易引起附近的飞鸟飞来将种子吃掉，并且，直接放置在地表的种子，在种子发芽后，部分根系裸露在地表，容易影响植物的成活率，本发明示例的技术方案，包括箱体、支架和车轮，所述的箱体的两侧分别固定安装支架，支架上分别转动安装车轮，通过本装置进行穴播的水稻，种子被均匀投放在冲出的种植孔内，能够避免水稻种子直接暴露在土地表面，减少了被鸟类发现的概率，并且在种子发芽后，其根系可以向下和向四周生长，而不会直接裸露在外界，进而能够提高水稻的成活率。CN115606366ACN115606366A权利要求书1/1页1.一种水稻播种装置，包括箱体（1）、支架（2）和车轮（3），其特征是，所述的箱体（1）的两侧分别固定安装支架（2），支架（2）上分别转动安装车轮（3），箱体（1）底侧的一侧设有变速箱（30），变速箱（30）固定安装在箱体（1）上，变速箱（30）的输入端与其中一个车轮（3）固定连接，变速箱（30）的输出端同轴固定连接圆盘（4）的一侧，圆盘（4）的另一侧设有滑轨（5），滑轨（5）内配合安装滑块（6），滑块（6）偏心安装在圆盘（4）的另一侧，滑轨（5）的顶面固定连接第一伸缩杆（7）的一端，第一伸缩杆（7）的另一端固定安装在箱体（1）上，滑轨（5）上固定连接横梁（8）的一端，横梁（8）的另一端通过第二伸缩杆（9）与箱体（1）固定连接，横梁（8）的前侧固定安装数个播种装置；所述的播种装置包括第一筒体（10），第一筒体（10）均固定安装在横梁（8）上，第一筒体（10）底面的两侧分别通过扭簧转动安装盖板（11），第一筒体（10）内设有第二筒体（12），第一筒体（10）内壁的一侧固定安装第一挡块（13），盖板（11）的顶侧固定安装第二挡块（14），第一筒体（10）内设有第一阻尼式伸缩杆（15），第一阻尼式伸缩杆（15）的一端与第二筒体（12）固定连接，第一阻尼式伸缩杆（15）的另一端与箱体（1）固定连接，箱体（1）的底面分别对应第一筒体（10）开设安装槽（16），安装槽（16）内转动安装转轮（17），转轮（17）的前侧均同轴固定安装齿轮（18），齿轮（18）的一侧分别设有齿条（19），齿条（19）固定安装在第一筒体（10）上，转轮（17）的外周开设凹槽（20）。2.根据权利要求1所述的一种水稻播种装置，其特征是，所述的第一筒体（10）的两侧分别设有第二阻尼式伸缩杆（21），第二阻尼式伸缩杆（21）的下端分别固定安装竖杆（22），竖杆（22）的下端分别通过扭簧转动安装竖板（23），竖板（23）朝向第一筒体（10）的一侧分别固定安装楔形块（24），楔形块（24）分别能够与对应的第一筒体（10）的外周接触配合，第二阻尼式伸缩杆（21）的下端分别固定安装第三挡块（25），第三挡块（25）分别能够与对应的第一筒体（10）的顶面接触配合，第三挡块（25）的一侧分别设有倒L形板（26），倒L形板（26）分别固定安装在对应的第一筒体（10）上，倒L形板（26）横板的底面分别能够与对应的第三挡块（25）的顶面接触配合。3.根据权利要求1所述的一种水稻播种装置，其特征是，所述的箱体（1）内转动安装拨杆（27），拨杆（27）能够与齿条（19）的顶端滑动接触配合。4.根据权利要求1所述的一种水稻播种装置，其特征是，所述的车轮（3）的外周均匀固定安装数个尖刺（28）。5.根据权利要求1所述的一种水稻播种装置，其特征是，所述的箱体（1）的上方设有推拉杆（29）。6.根据权利要求1所述的一种水稻播种装置，其特征是，所述的支架（2）上分别通过阻尼组成转动安装支撑腿（31）。2CN115606366A说明书1/5页一种水稻播种装置技术领域[0001]本发明属于播种装置，具体涉及一种水稻播种装置。背景技术[0002]水稻直播就是不进行育秧、移栽而直接
