一种真菌菌丝体基包装纸板的制备方法及所得包装纸板和应用.pdf

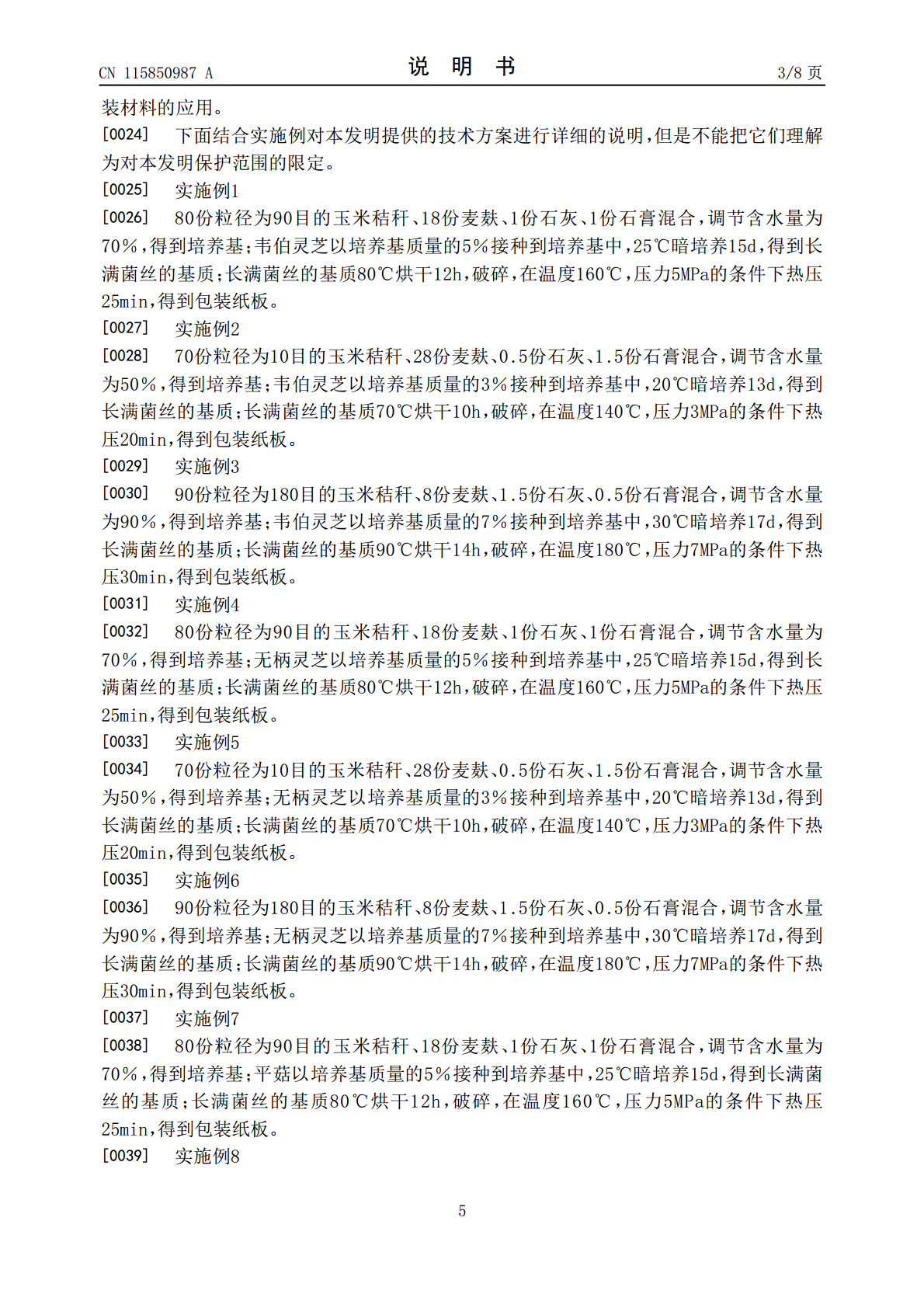

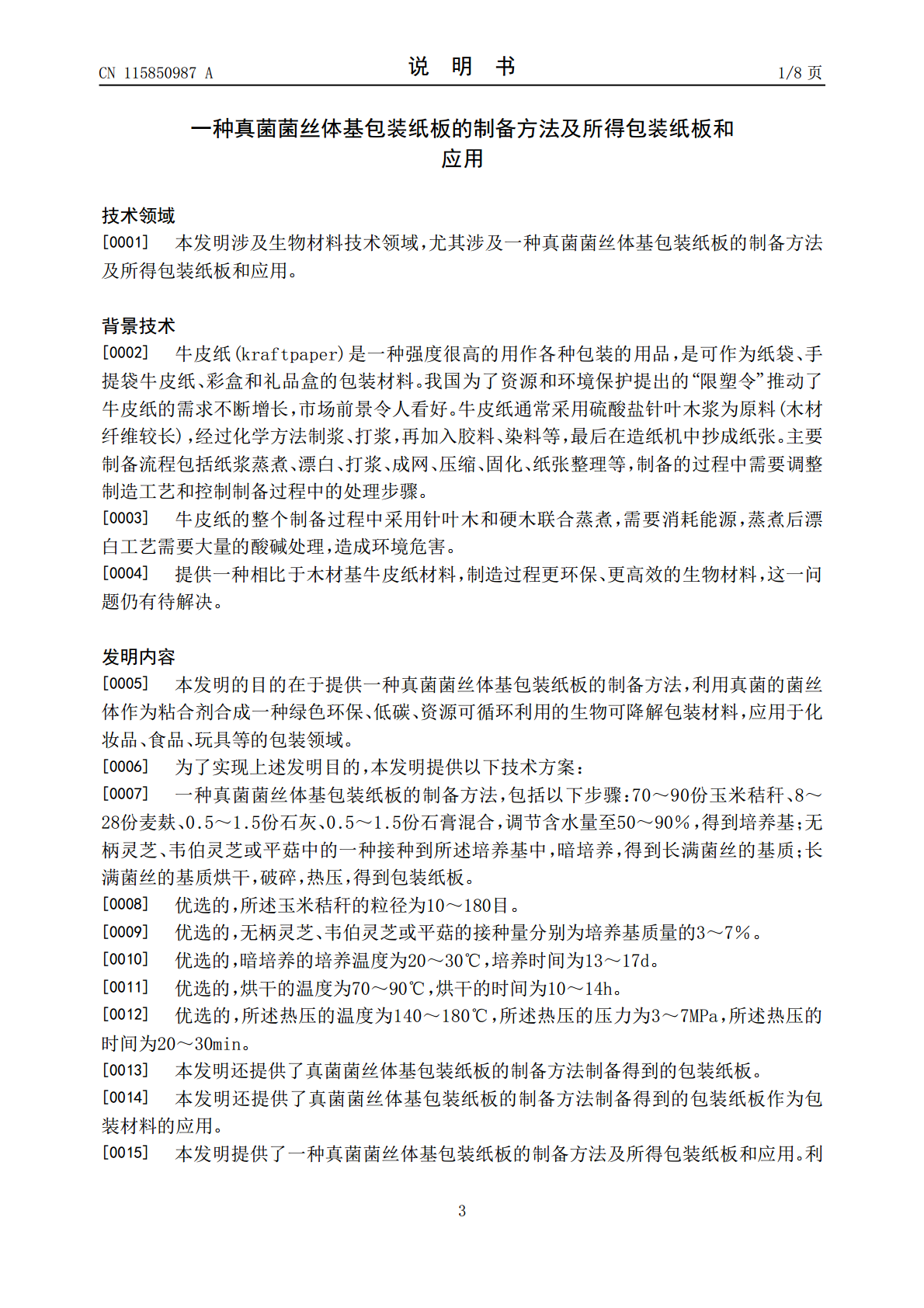

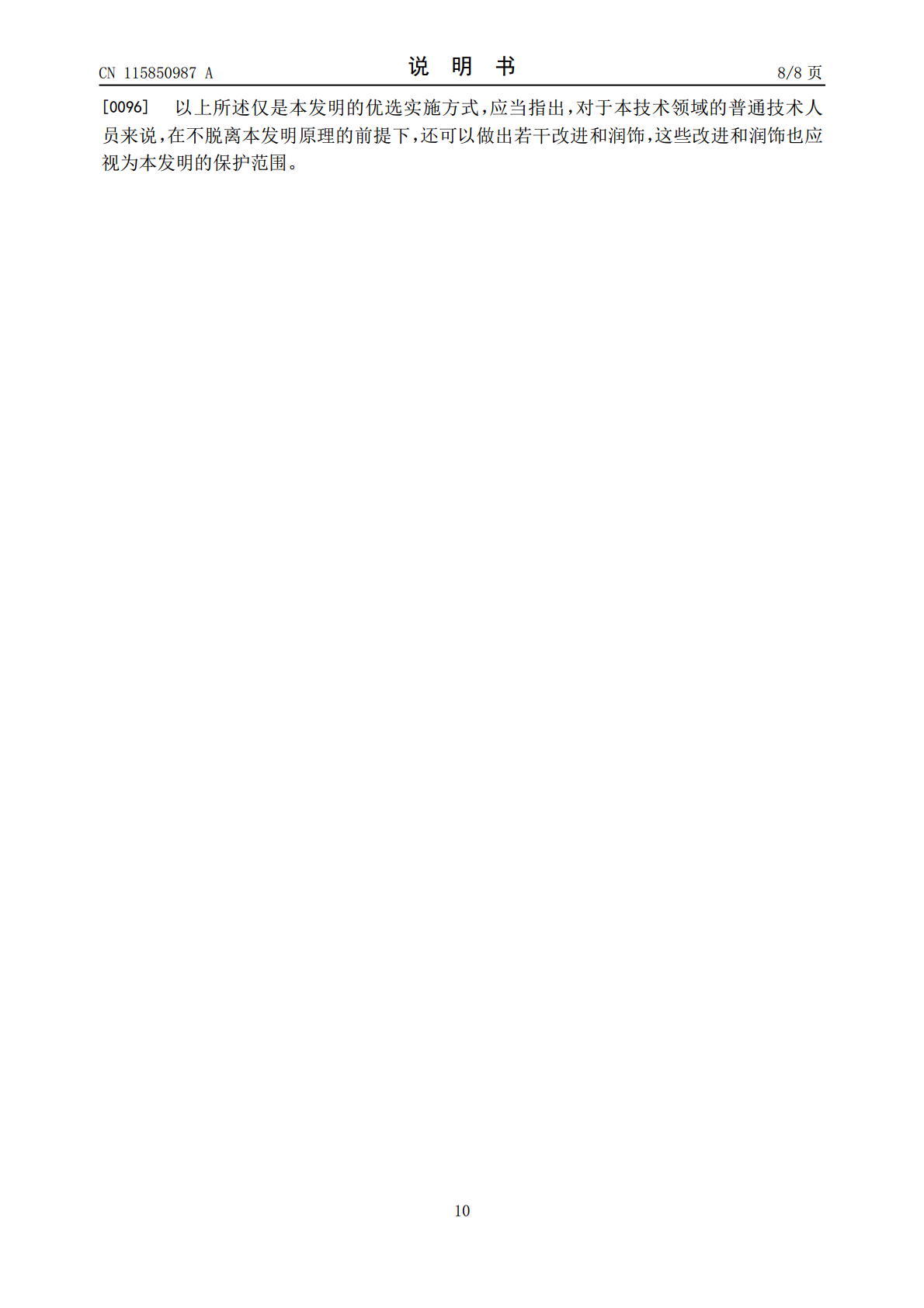

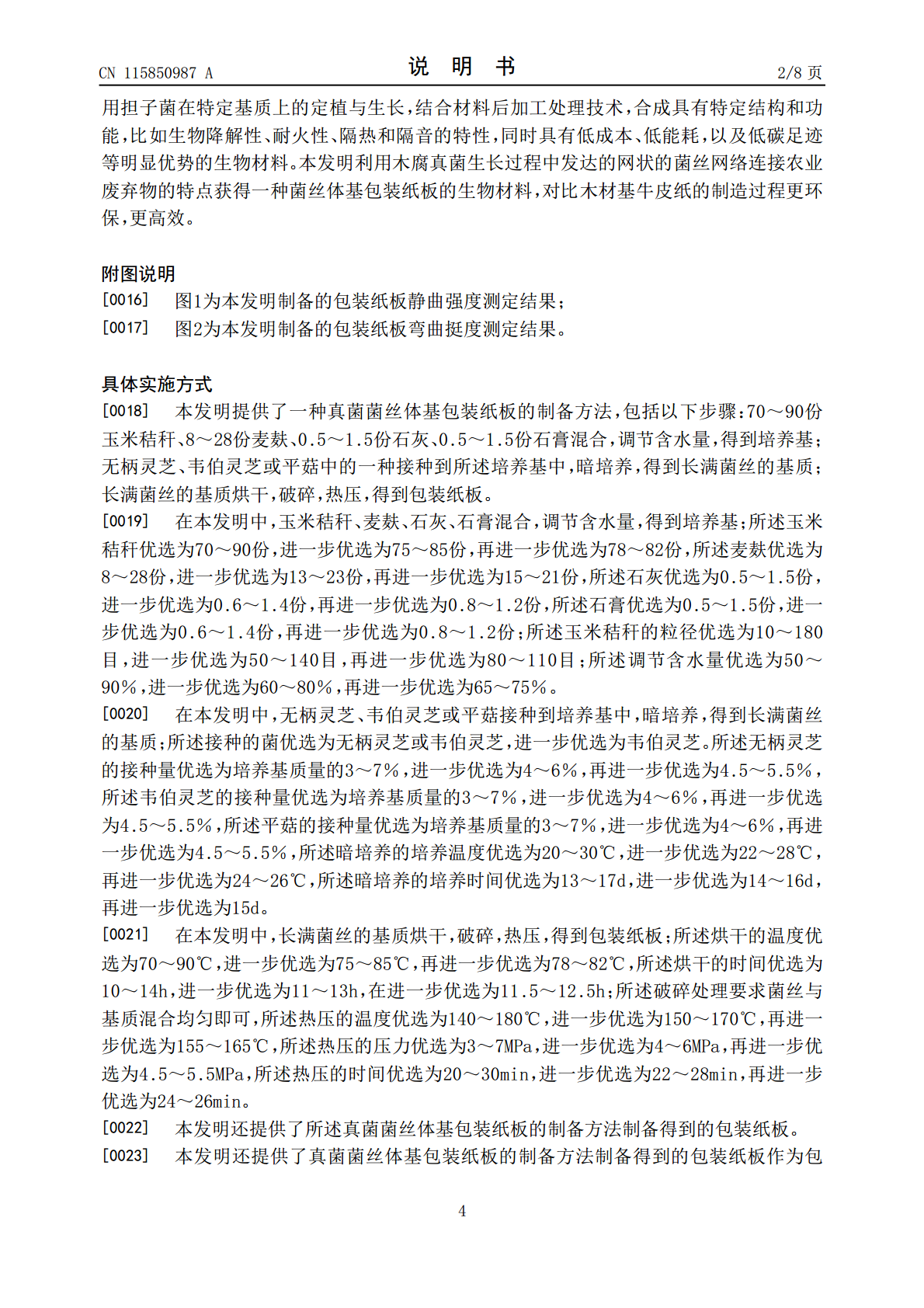

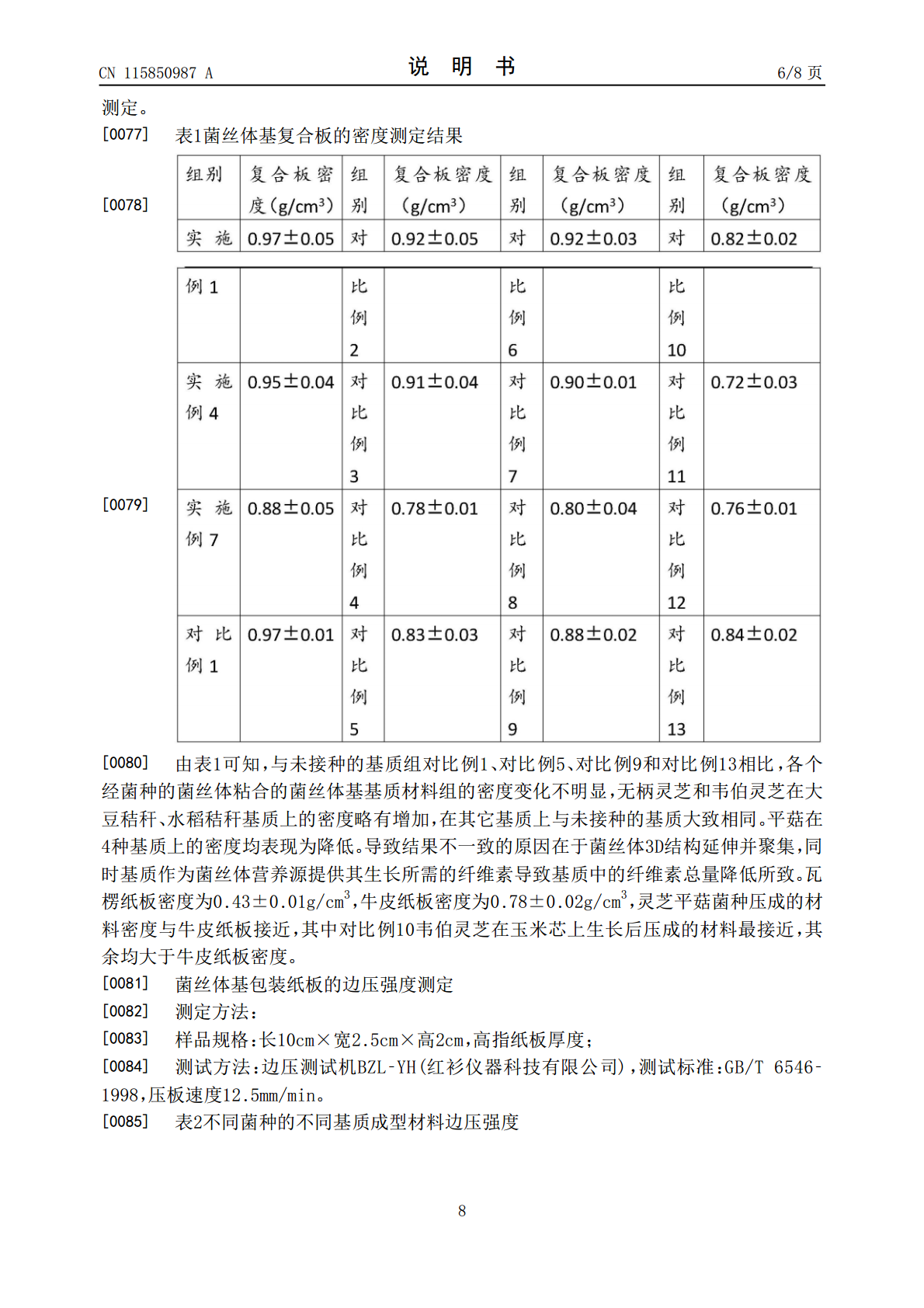

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115850987A(43)申请公布日2023.03.28(21)申请号202211662800.0C12R1/645(2006.01)(22)申请日2022.12.23(71)申请人吉林农业大学地址130000吉林省长春市新城大街2888号(72)发明人韩雪容(74)专利代理机构北京睿智保诚专利代理事务所(普通合伙)11732专利代理师周新楣(51)Int.Cl.C08L97/02(2006.01)B65D65/46(2006.01)C08K3/22(2006.01)C08K3/30(2006.01)C12N1/14(2006.01)权利要求书1页说明书8页附图1页(54)发明名称一种真菌菌丝体基包装纸板的制备方法及所得包装纸板和应用(57)摘要本发明提供了一种真菌菌丝体基包装纸板的制备方法及所得包装纸板和应用，涉及生物材料技术领域，所述真菌菌丝体基包装纸板的制备方法包括以下步骤：70～90份玉米秸秆、8～28份麦麸、0.5～1.5份石灰、0.5～1.5份石膏混合，调节含水量，得到培养基；无柄灵芝、韦伯灵芝或平菇中的一种接种到所述培养基中，暗培养，得到长满菌丝的基质；长满菌丝的基质烘干，破碎，热压，得到包装纸板。利用真菌的菌丝体作为粘合剂合成一种绿色环保、低碳、资源可循环利用的生物可降解包装材料，应用于化妆品、食品、玩具等的包装领域。CN115850987ACN115850987A权利要求书1/1页1.一种真菌菌丝体基包装纸板的制备方法，其特征在于，包括以下步骤：70～90份玉米秸秆、8～28份麦麸、0.5～1.5份石灰、0.5～1.5份石膏混合，调节含水量至50～90％，得到培养基；无柄灵芝、韦伯灵芝或平菇中的一种接种到所述培养基中，暗培养，得到长满菌丝的基质；长满菌丝的基质烘干，破碎，热压，得到包装纸板。2.如权利要求1所述真菌菌丝体基包装纸板的制备方法，其特征在于，所述玉米秸秆的粒径为10～180目。3.如权利要求1所述真菌菌丝体基包装纸板的制备方法，其特征在于，无柄灵芝、韦伯灵芝或平菇的接种量分别为培养基质量的3～7％。4.如权利要求1所述真菌菌丝体基包装纸板的制备方法，其特征在于，暗培养的培养温度为20～30℃，培养时间为13～17d。5.如权利要求1所述真菌菌丝体基包装纸板的制备方法，其特征在于，烘干的温度为70～90℃，烘干的时间为10～14h。6.如权利要求1所述真菌菌丝体基包装纸板的制备方法，其特征在于，所述热压的温度为140～180℃，所述热压的压力为3～7MPa，所述热压的时间为20～30min。7.权利要求1～6任一项真菌菌丝体基包装纸板的制备方法制备得到的包装纸板。8.权利要求1～6任一项真菌菌丝体基包装纸板的制备方法制备得到的包装纸板作为包装材料的应用。2CN115850987A说明书1/8页一种真菌菌丝体基包装纸板的制备方法及所得包装纸板和应用技术领域[0001]本发明涉及生物材料技术领域，尤其涉及一种真菌菌丝体基包装纸板的制备方法及所得包装纸板和应用。背景技术[0002]牛皮纸(kraftpaper)是一种强度很高的用作各种包装的用品，是可作为纸袋、手提袋牛皮纸、彩盒和礼品盒的包装材料。我国为了资源和环境保护提出的“限塑令”推动了牛皮纸的需求不断增长，市场前景令人看好。牛皮纸通常采用硫酸盐针叶木浆为原料(木材纤维较长)，经过化学方法制浆、打浆，再加入胶料、染料等，最后在造纸机中抄成纸张。主要制备流程包括纸浆蒸煮、漂白、打浆、成网、压缩、固化、纸张整理等，制备的过程中需要调整制造工艺和控制制备过程中的处理步骤。[0003]牛皮纸的整个制备过程中采用针叶木和硬木联合蒸煮，需要消耗能源，蒸煮后漂白工艺需要大量的酸碱处理，造成环境危害。[0004]提供一种相比于木材基牛皮纸材料，制造过程更环保、更高效的生物材料，这一问题仍有待解决。发明内容[0005]本发明的目的在于提供一种真菌菌丝体基包装纸板的制备方法，利用真菌的菌丝体作为粘合剂合成一种绿色环保、低碳、资源可循环利用的生物可降解包装材料，应用于化妆品、食品、玩具等的包装领域。[0006]为了实现上述发明目的，本发明提供以下技术方案：[0007]一种真菌菌丝体基包装纸板的制备方法，包括以下步骤：70～90份玉米秸秆、8～28份麦麸、0.5～1.5份石灰、0.5～1.5份石膏混合，调节含水量至50～90％，得到培养基；无柄灵芝、韦伯灵芝或平菇中的一种接种到所述培养基中，暗培养，得到长满菌丝的基质；长满菌丝的基质烘干，破碎，热压，得到包装纸板。[0008]优选的，所述玉米秸秆的粒径为10～180目。[0009]优选的，无柄灵芝、韦伯灵芝或平菇的接种量分别为培养基质量的3～7％。[0010]优
