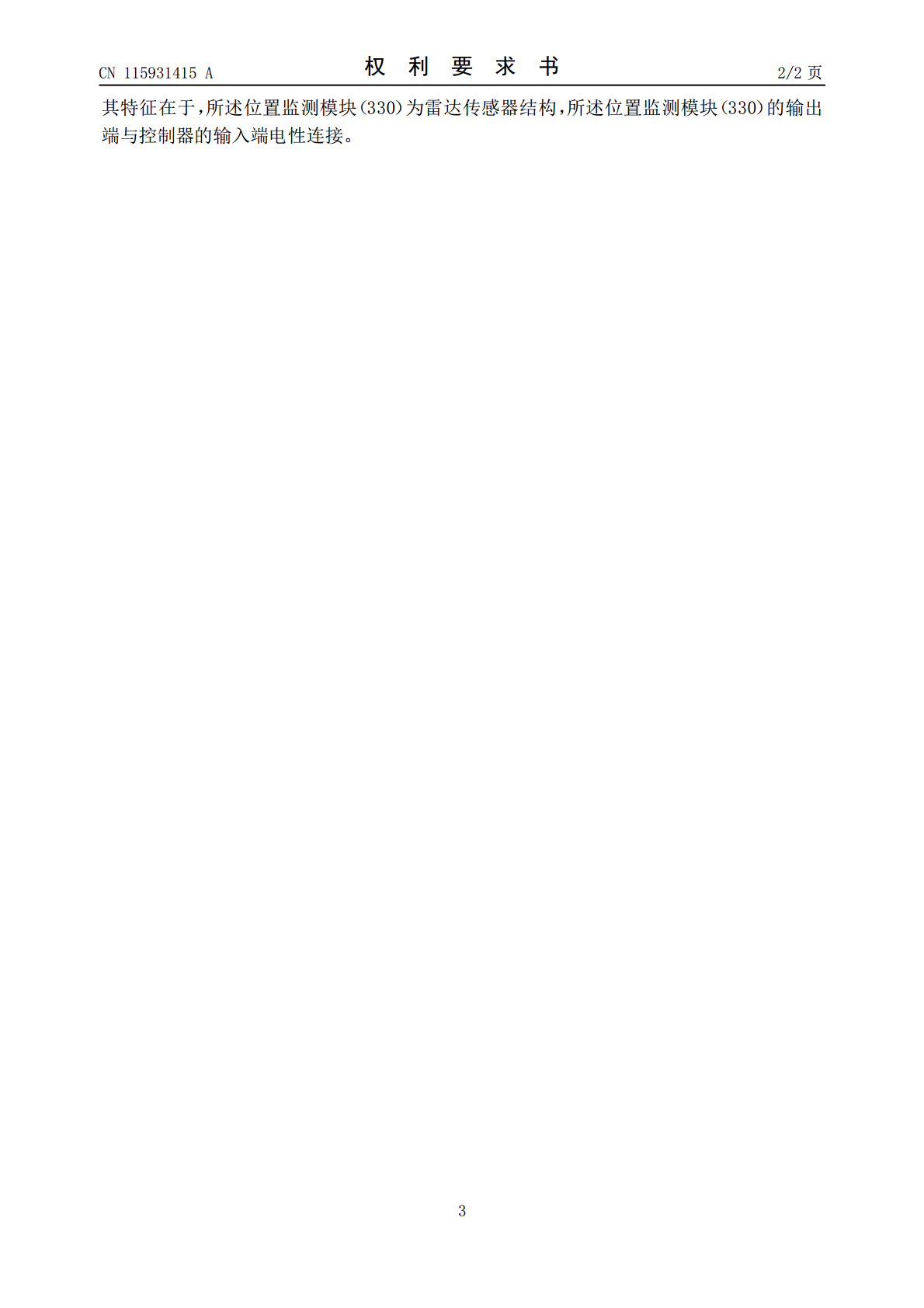

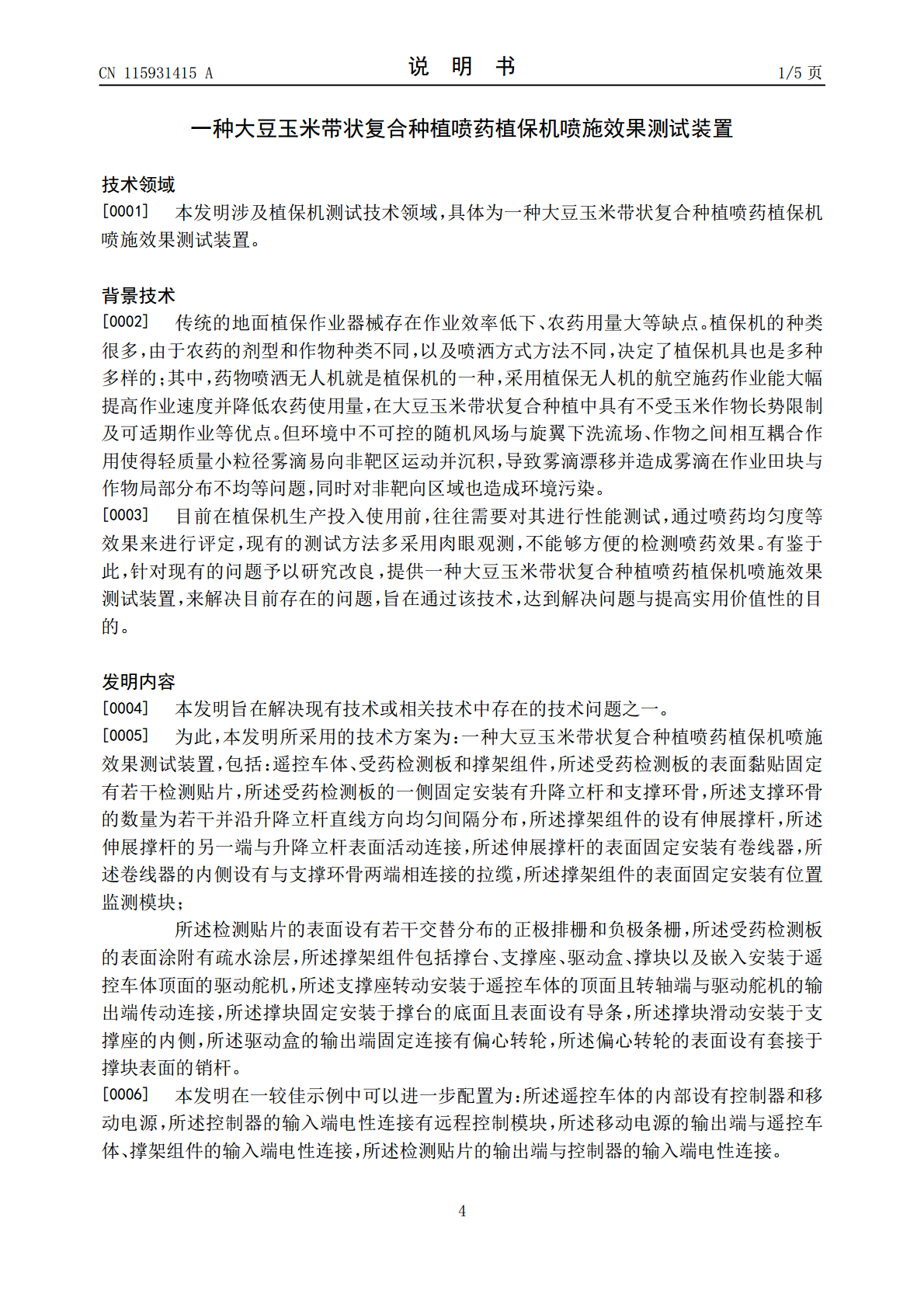

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115931415A(43)申请公布日2023.04.07(21)申请号202310149810.2(22)申请日2023.02.22(71)申请人埃森农机常州有限公司地址213200江苏省常州市金坛区华城东路1号(72)发明人嵇国俊薛新宇蔡晨丁素明周忠俊于锁平徐袁元(74)专利代理机构常州恒玖智联知识产权代理事务所(普通合伙)32691专利代理师罗柱平(51)Int.Cl.G01M99/00(2011.01)B64F5/60(2017.01)权利要求书2页说明书5页附图4页(54)发明名称一种大豆玉米带状复合种植喷药植保机喷施效果测试装置(57)摘要本发明涉及植保机测试技术领域，具体为一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，包括遥控车体、受药检测板和撑架组件，受药检测板的表面黏贴固定有若干检测贴片，受药检测板的一侧固定安装有升降立杆和支撑环骨，支撑环骨的数量为若干并沿升降立杆直线方向等间距分布，撑架组件的设有伸展撑杆，伸展撑杆的另一端与升降立杆表面活动连接，伸展撑杆的表面固定安装有卷线器。利用撑架组件表面位置监测模块监测种植喷药植保机的方位和距离并通过受药检测板接收种植喷药植保机喷洒药液，根据单位面积液滴密度判断种植喷药植保机的喷药效果，采取随机抽样检测的方式，随机选取位置利用受药检测板受药计量药液量。CN115931415ACN115931415A权利要求书1/2页1.一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，包括：遥控车体（100）、受药检测板（200）和撑架组件（300），所述受药检测板（200）的表面黏贴固定有若干检测贴片（210），所述受药检测板（200）的一侧固定安装有升降立杆（220）和支撑环骨（230），所述支撑环骨（230）的数量为若干并沿升降立杆（220）直线方向均匀间隔分布，所述撑架组件（300）的设有伸展撑杆（310），所述伸展撑杆（310）的另一端与升降立杆（220）表面活动连接，所述伸展撑杆（310）的表面固定安装有卷线器（320），所述卷线器（320）的内侧设有与支撑环骨（230）两端相连接的拉缆，所述撑架组件（300）的表面固定安装有位置监测模块（330）；所述检测贴片（210）的表面设有若干交替分布的正极排栅（211）和负极条栅（212），所述受药检测板（200）的表面涂附有疏水涂层（213），所述撑架组件（300）包括撑台（301）、支撑座（302）、驱动盒（303）、撑块（305）以及嵌入安装于遥控车体（100）顶面的驱动舵机（307），所述支撑座（302）转动安装于遥控车体（100）的顶面且转轴端与驱动舵机（307）的输出端传动连接，所述撑块（305）固定安装于撑台（301）的底面且表面设有导条（306），所述撑块（305）滑动安装于支撑座（302）的内侧，所述驱动盒（303）的输出端固定连接有偏心转轮（304），所述偏心转轮（304）的表面设有套接于撑块（305）表面的销杆。2.根据权利要求1所述的一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，所述遥控车体（100）的内部设有控制器和移动电源，所述控制器的输入端电性连接有远程控制模块，所述移动电源的输出端与遥控车体（100）、撑架组件（300）的输入端电性连接，所述检测贴片（210）的输出端与控制器的输入端电性连接。3.根据权利要求1所述的一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，所述检测贴片（210）呈矩阵式均匀排列于受药检测板（200），所述检测贴片（210）的表面突出受药检测板（200）的表面。4.根据权利要求1所述的一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，所述升降立杆（220）的底端固定安装于撑台（301）的表面，所述升降立杆（220）为多节伸缩杆结构且上下两端与升降立杆（220）的表面固定连接，所述伸展撑杆（310）的两端分别与撑台（301）的表面和升降立杆（220）的顶端活动连接。5.根据权利要求1所述的一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，所述卷线器（320）的内部设有收卷电机和收卷轮，所述拉缆的一端固定绕接于收卷轮表面，所述拉缆的另一端与靠近升降立杆（220）底端的支撑环骨（230）两端固定连接。6.根据权利要求1所述的一种大豆玉米带状复合种植喷药植保机喷施效果测试装置，其特征在于，所述正极排栅（211）和负极条栅（212）为金属铜电极条结构，所述正极排栅（211）和负极条栅（212）的表面裸露于疏水涂层（213）的外侧，所述正极排栅（211）和负极条栅（212）之间间距小于1mm，所述正极排栅（211）和负极条栅（212）的表面设有
