鱼类标本拍摄系统.pdf

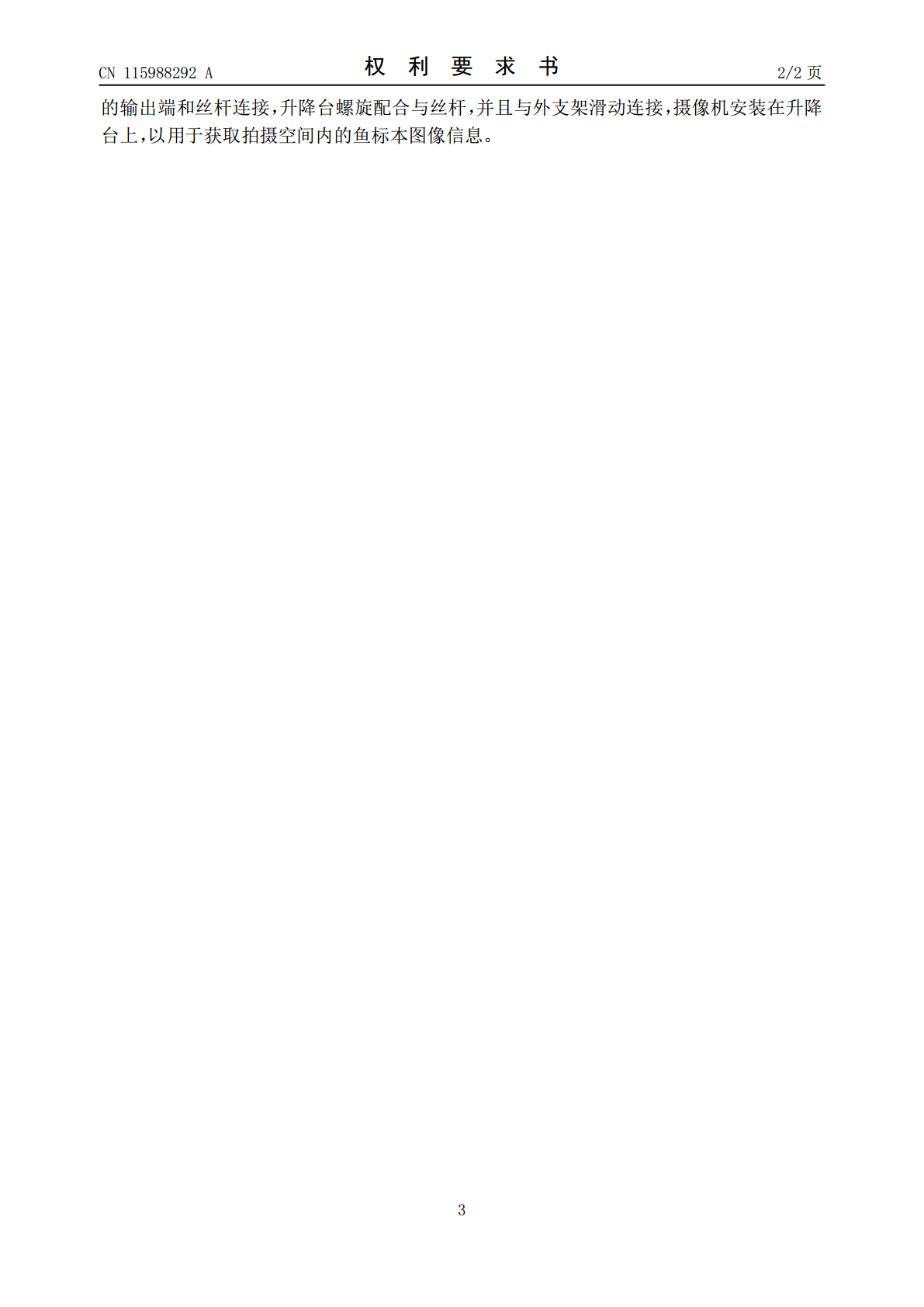

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115988292A(43)申请公布日2023.04.18(21)申请号202211541814.7(22)申请日2022.12.02(71)申请人安徽省农业科学院水产研究所地址230001安徽省合肥市农科南路40号(72)发明人梁阳阳赵秀侠高娜李静方婷杨坤卢文轩崔凯汪翔(74)专利代理机构合肥信诚兆佳知识产权代理事务所(特殊普通合伙)34159专利代理师裴爽(51)Int.Cl.H04N23/50(2023.01)A01K63/00(2017.01)A01K79/00(2006.01)G03B15/00(2021.01)权利要求书2页说明书5页附图5页(54)发明名称鱼类标本拍摄系统(57)摘要本发明涉及鱼标本制作技术领域，公开了鱼类标本拍摄系统，包括拍摄箱、设置在所述拍摄箱外侧的外支架以及安装在所述外支架上的拍摄模块；所述拍摄箱为矩形箱体，且拍摄箱内中部设置有中间储液箱，拍摄箱内对称设置两块活动隔板，所述活动隔板和拍摄箱内壁之间形成拍摄空间。本方案通过设置的活动隔板能够方便调节拍摄空间的大小，使得拍摄时鱼能够保持一个稳定的状态，从而限制其自由活动，能够快速拍摄获取所需的图像信息。本发明通过电击鱼，这样当电极通电时，电击鱼可引起鱼在一定时间内保持僵直，并且身体和各部分鳍条完全伸展，从而利用设备中的摄像头对鱼进行拍摄，快速获得鱼的标本照片。CN115988292ACN115988292A权利要求书1/2页1.鱼类标本拍摄系统，其特征在于，包括拍摄箱、设置在所述拍摄箱外侧的外支架以及安装在所述外支架上的拍摄模块；所述拍摄箱为矩形箱体，且拍摄箱内中部设置有中间储液箱，拍摄箱内对称设置两块活动隔板，所述活动隔板和拍摄箱内壁之间形成拍摄空间，所述活动隔板和中间储液箱之间还设有捞鱼机构；每块活动隔板上均安装有放电机构，以电击待拍摄的鱼。2.如权利要求1所述的鱼类标本拍摄系统其特征在于，所述拍摄箱的内底面沿其长度方向设置有导向凸棱，所述活动隔板的底面设置有能够和导向凸棱滑动配合的导向滑槽；所述拍摄空间内储存足量水分，暂养待拍摄的鱼。3.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述隔板的底部设置有连通孔，且隔板靠近中间储液箱的一侧设置密封机构，以密封所述连通孔，以使得拍摄空间和拍摄箱内部连通；所述所述中间储液箱内活动设置有活塞板，中间储液箱内顶部设置有驱动活塞板升降的液压缸，中间储液箱的壳体底部开设有通水孔，以使得活塞板底部的空间和拍摄箱内部连通。4.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述隔板的侧面开设有凹槽，密封机构包括活动设置载凹槽内的连杆以及固定在所述连杆底端的堵板，连杆的顶端还固定有横板，所述堵板用于封堵连通孔，所述凹槽的底部还设置有深度较大的底槽，堵板始终位于底槽中。5.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述拍摄箱内设置有驱动组件，以使得活动隔板水平和纵向运动；所述驱动组件包括连接于拍摄箱中的双向推杆和电动推杆二，双向推杆水平方向工作，且其两侧输出端分别和两块活动隔板连接，两块活动隔板之间还通过一水平伸缩杆连接，电动推杆二纵向工作且其输出端和水平伸缩杆的中部连接。6.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述放电机构包括活动设置的压板、安装在活动隔板顶部的电动推杆一以及电极，其中，电动推杆一的输出端与水平设置的压板连接，电极安装在压板的底面。7.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述凹槽的顶部开设有纵向设置的导向孔，导向孔内活动设置有导向压板，导向压板的一端和压板连接，导向压板的底部固定有压头，压头活动设置在凹槽中，并用于下压横板，且当压板的底面与拍摄空间中的液面平齐时，压头正好使得横板下移直至堵板封堵连通孔。8.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述捞鱼机构包括竖杆、传动轴、齿轮、齿板、捞板，其中，捞板的顶面固定有两根竖杆，两根竖杆之间转动安装有传动轴，传动轴上套装有齿轮，拍摄箱内还固定有纵向设置的齿板，齿板与齿轮啮合，且传动轴由动力模块驱动，所述捞板能够位于拍摄箱的底面上。9.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述动力模块包括电机、传动机构，所述电机安装在竖杆上，电机的输出轴通过传动机构和传动轴联动。10.如权利要求1所述的鱼类标本拍摄系统，其特征在于，所述拍摄模块包括升降台、升降电机、摄像机、丝杆，其中，丝杆纵向转动设置，升降电机固定在外支架的顶端，升降电机2CN115988292A权利要求书2/2页的输出端和丝杆连接，升降台螺旋配合与丝杆，并且与外支架滑动连接，摄像机安装在升降台上，以用于获取拍摄空间内的鱼标本图像信息。3CN115988292A说明书1/5页鱼类标本拍摄系
