一种复合型鱼类标本照片拍摄装置及拍摄方法.pdf

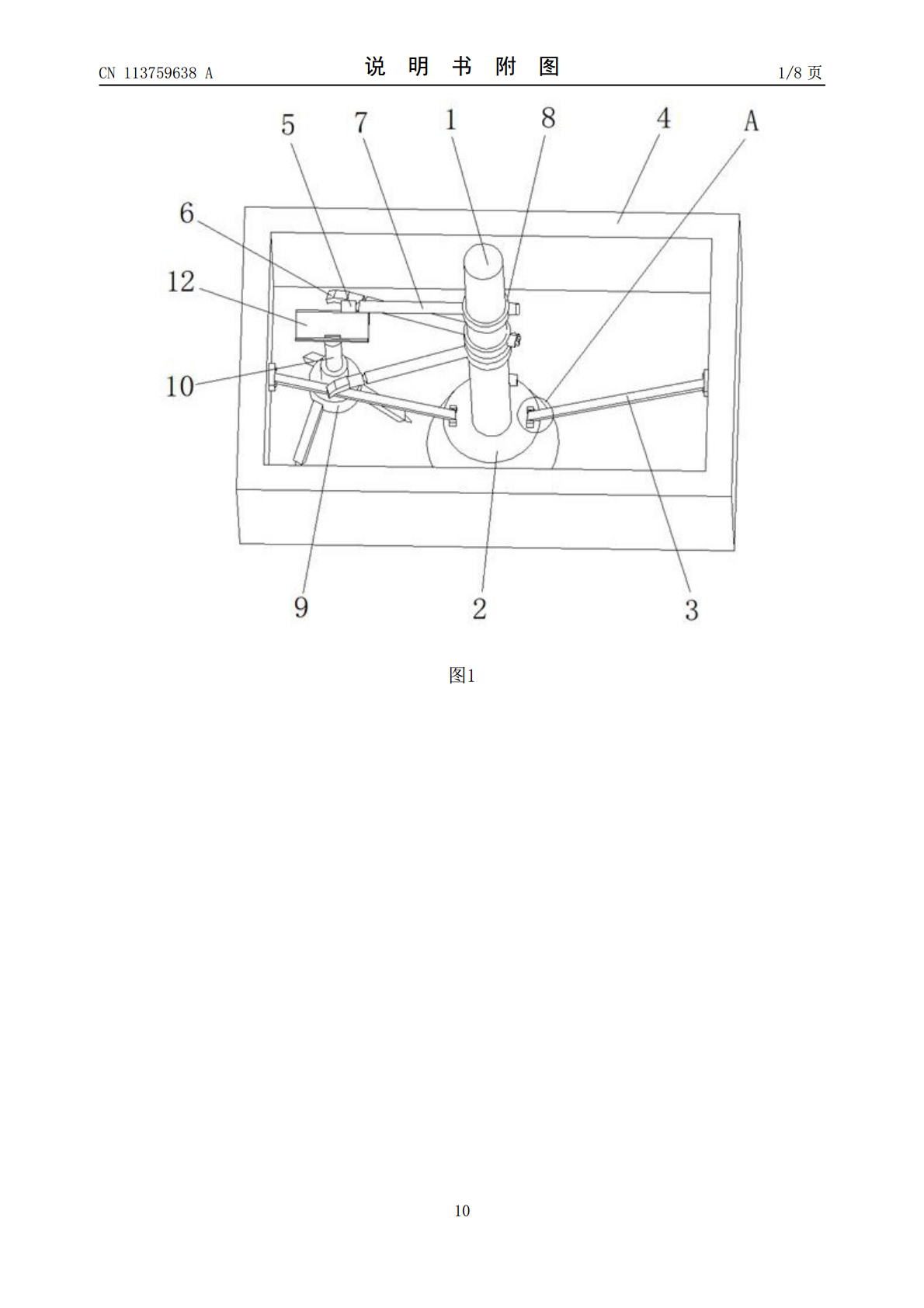

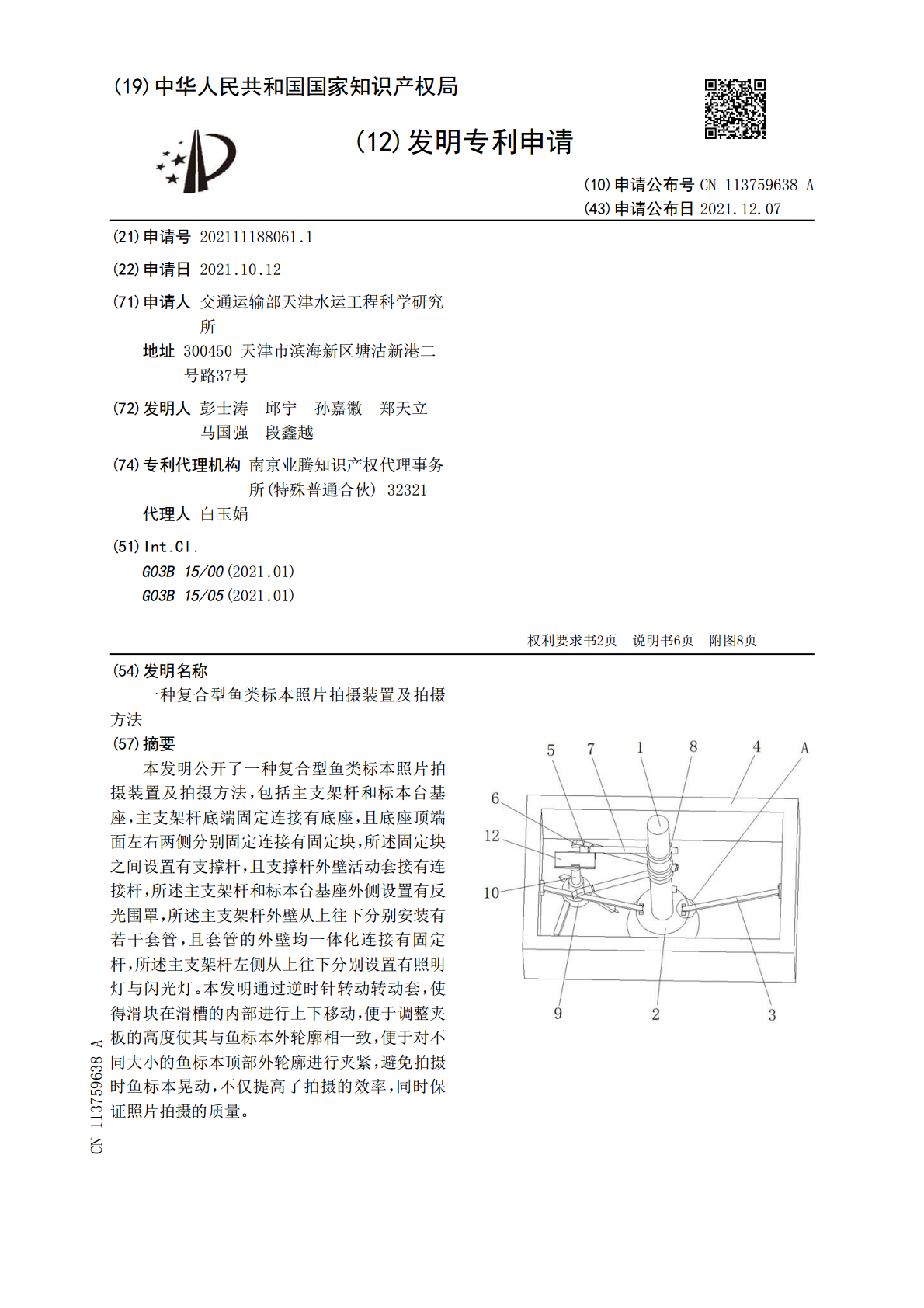

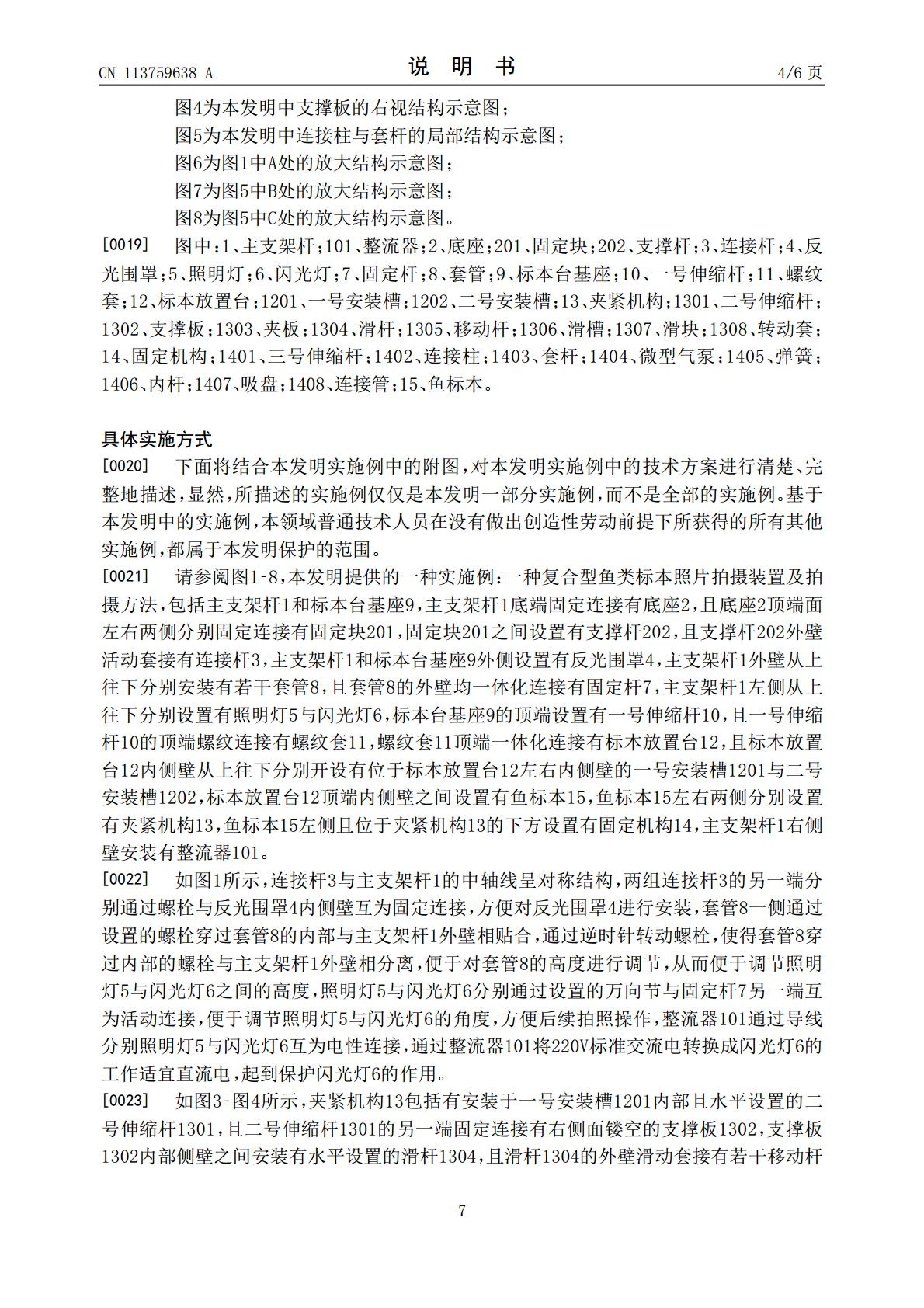

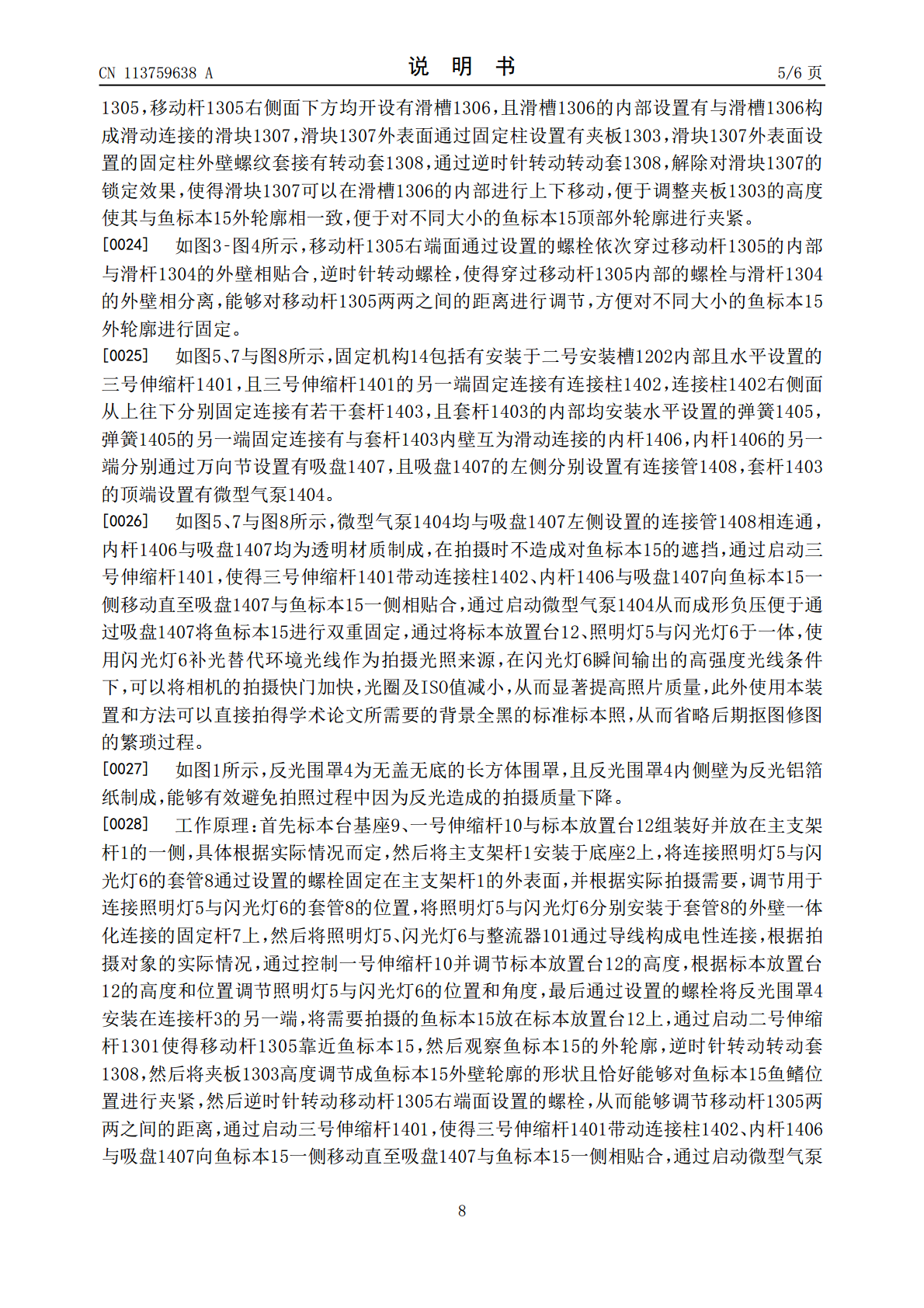

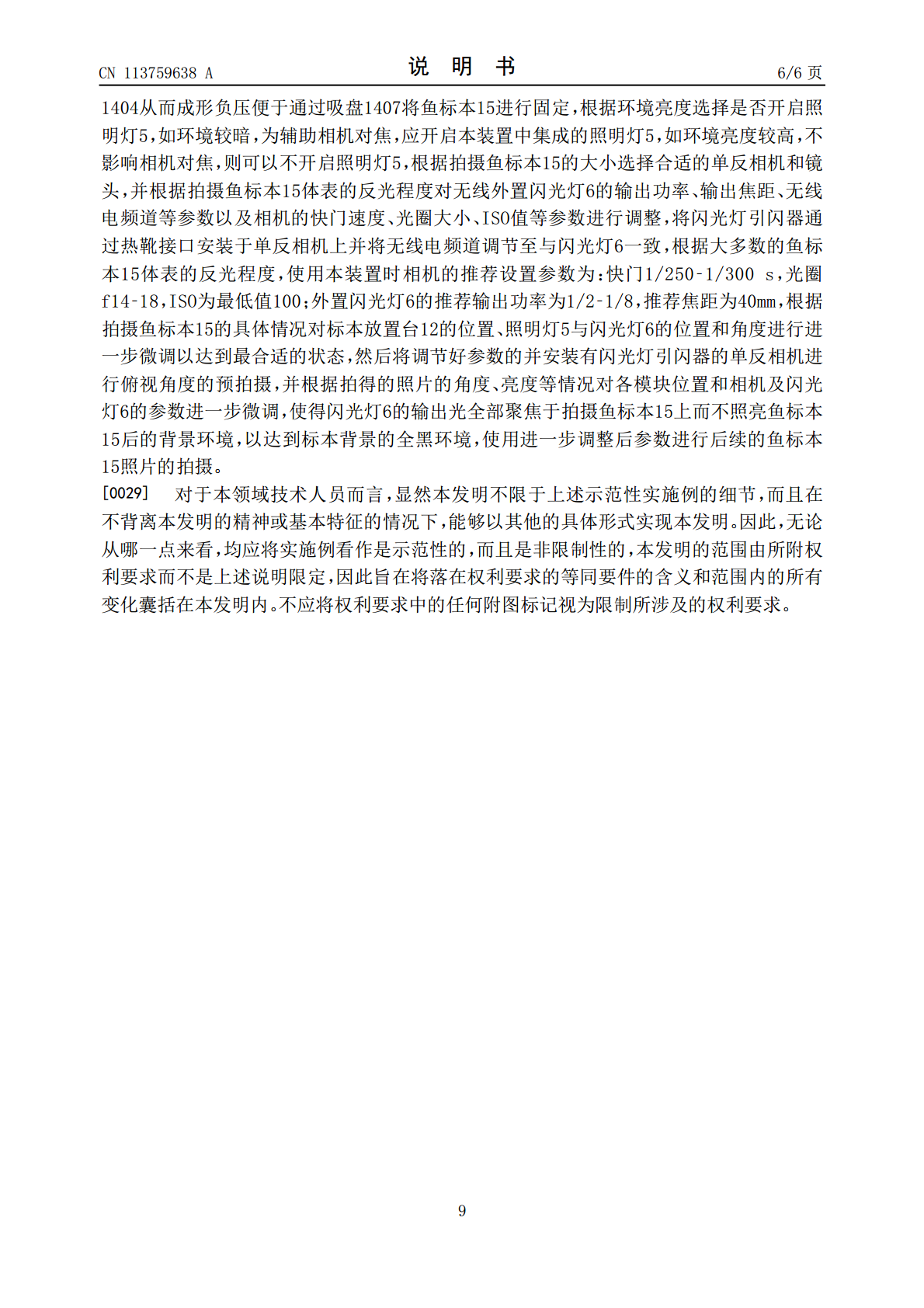

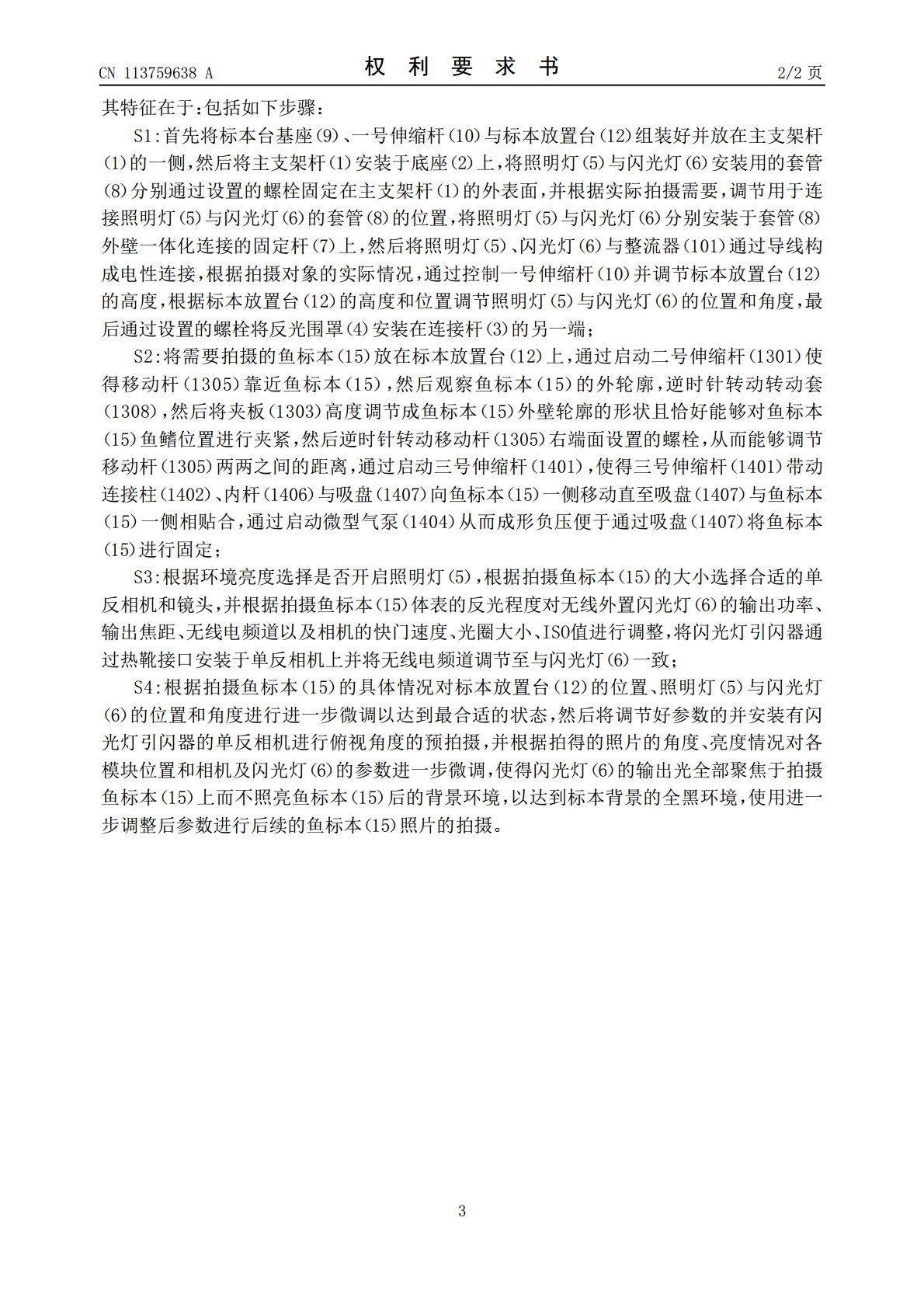

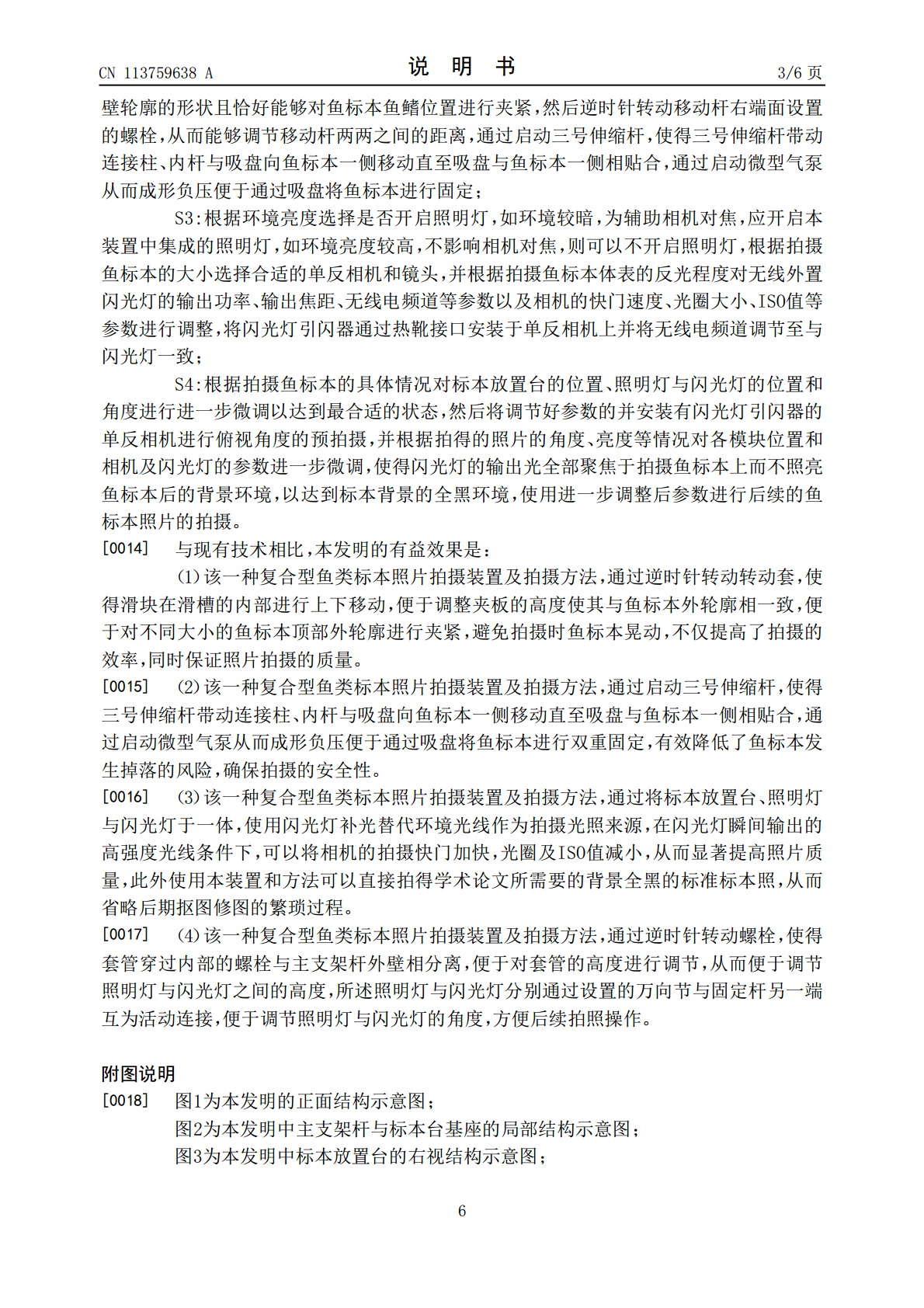

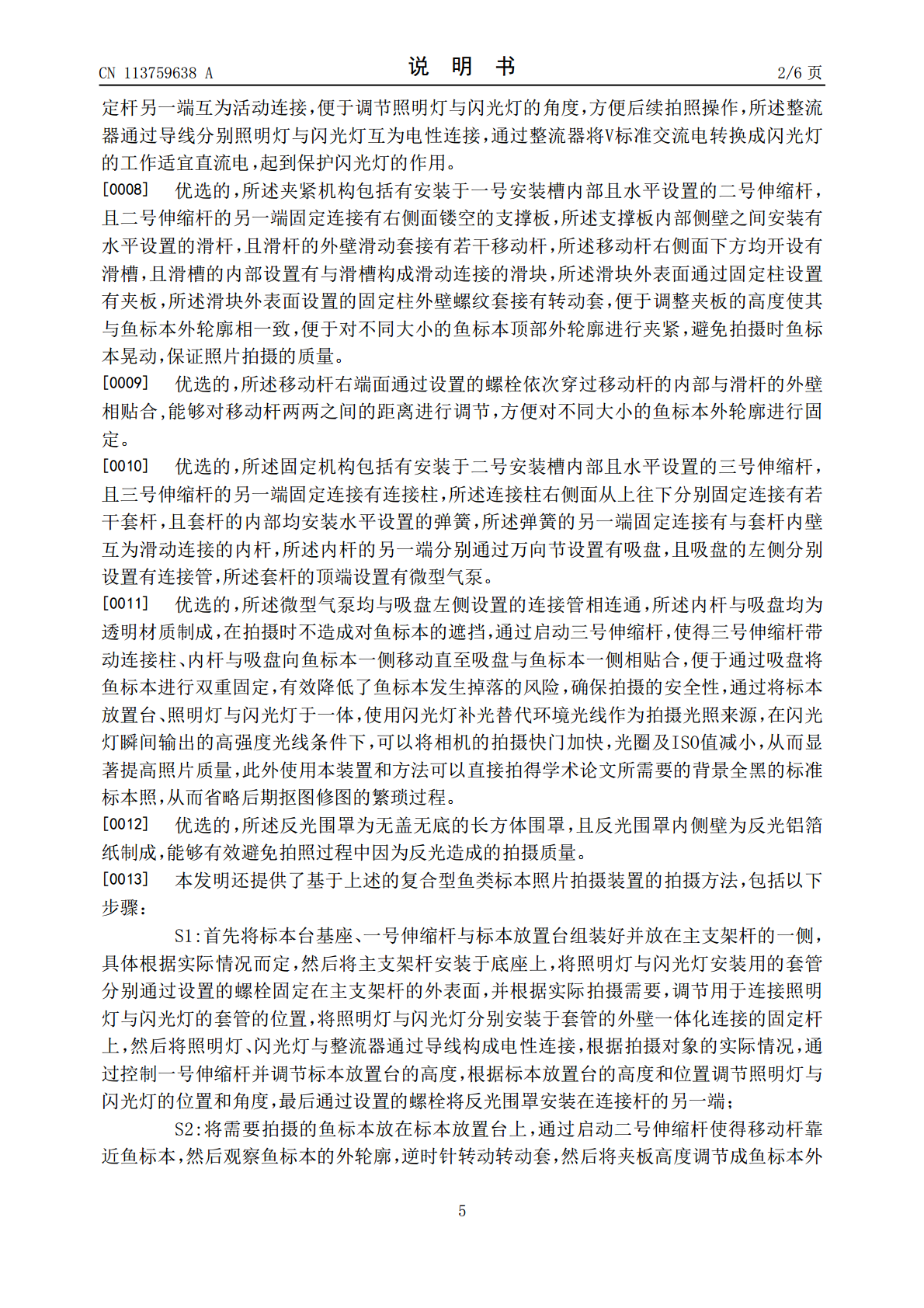

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113759638A(43)申请公布日2021.12.07(21)申请号202111188061.1(22)申请日2021.10.12(71)申请人交通运输部天津水运工程科学研究所地址300450天津市滨海新区塘沽新港二号路37号(72)发明人彭士涛邱宁孙嘉徽郑天立马国强段鑫越(74)专利代理机构南京业腾知识产权代理事务所(特殊普通合伙)32321代理人白玉娟(51)Int.Cl.G03B15/00(2021.01)G03B15/05(2021.01)权利要求书2页说明书6页附图8页(54)发明名称一种复合型鱼类标本照片拍摄装置及拍摄方法(57)摘要本发明公开了一种复合型鱼类标本照片拍摄装置及拍摄方法，包括主支架杆和标本台基座，主支架杆底端固定连接有底座，且底座顶端面左右两侧分别固定连接有固定块，所述固定块之间设置有支撑杆，且支撑杆外壁活动套接有连接杆，所述主支架杆和标本台基座外侧设置有反光围罩，所述主支架杆外壁从上往下分别安装有若干套管，且套管的外壁均一体化连接有固定杆，所述主支架杆左侧从上往下分别设置有照明灯与闪光灯。本发明通过逆时针转动转动套，使得滑块在滑槽的内部进行上下移动，便于调整夹板的高度使其与鱼标本外轮廓相一致，便于对不同大小的鱼标本顶部外轮廓进行夹紧，避免拍摄时鱼标本晃动，不仅提高了拍摄的效率，同时保证照片拍摄的质量。CN113759638ACN113759638A权利要求书1/2页1.一种复合型鱼类标本照片拍摄装置，包括主支架杆（1）和标本台基座（9），其特征在于：所述主支架杆（1）底端固定连接有底座（2），且底座（2）顶端面左右两侧分别固定连接有固定块（201），所述固定块（201）之间设置有支撑杆（202），且支撑杆（202）外壁活动套接有连接杆（3），所述主支架杆（1）和标本台基座（9）外侧设置有反光围罩（4），所述主支架杆（1）外壁从上往下分别安装有若干套管（8），且套管（8）的外壁均一体化连接有固定杆（7），所述主支架杆（1）左侧从上往下分别设置有照明灯（5）与闪光灯（6），所述标本台基座（9）的顶端设置有一号伸缩杆（10），且一号伸缩杆（10）的顶端螺纹连接有螺纹套（11），所述螺纹套（11）顶端一体化连接有标本放置台（12），且标本放置台（12）内侧壁从上往下分别开设有位于标本放置台（12）左右内侧壁的一号安装槽（1201）与二号安装槽（1202），所述标本放置台（12）顶端内侧壁之间设置有鱼标本（15），所述鱼标本（15）左右两侧分别设置有夹紧机构（13），所述鱼标本（15）左侧且位于夹紧机构（13）的下方设置有固定机构（14），所述主支架杆（1）右侧壁安装有整流器（101）。2.根据权利要求1所述的一种复合型鱼类标本照片拍摄装置，其特征在于：所述连接杆（3）与主支架杆（1）的中轴线呈对称结构，两组所述连接杆（3）的另一端分别通过螺栓与反光围罩（4）内侧壁互为固定连接，所述套管（8）一侧通过设置的螺栓穿过套管（8）的内部与主支架杆（1）外壁相贴合，所述照明灯（5）与闪光灯（6）分别通过设置的万向节与固定杆（7）另一端互为活动连接，所述整流器（101）通过导线分别照明灯（5）与闪光灯（6）互为电性连接。3.根据权利要求1所述的一种复合型鱼类标本照片拍摄装置，其特征在于：所述夹紧机构（13）包括有安装于一号安装槽（1201）内部且水平设置的二号伸缩杆（1301），且二号伸缩杆（1301）的另一端固定连接有右侧面镂空的支撑板（1302），所述支撑板（1302）内部侧壁之间安装有水平设置的滑杆（1304），且滑杆（1304）的外壁滑动套接有若干移动杆（1305），所述移动杆（1305）右侧面下方均开设有滑槽（1306），且滑槽（1306）的内部设置有与滑槽（1306）构成滑动连接的滑块（1307），所述滑块（1307）外表面通过固定柱设置有夹板（1303），所述滑块（1307）外表面设置的固定柱外壁螺纹套接有转动套（1308）。4.根据权利要求3所述的一种复合型鱼类标本照片拍摄装置，其特征在于：所述移动杆（1305）右端面通过设置的螺栓依次穿过移动杆（1305）的内部与滑杆（1304）的外壁相贴合。5.根据权利要求1所述的一种复合型鱼类标本照片拍摄装置，其特征在于：所述固定机构（14）包括有安装于二号安装槽（1202）内部且水平设置的三号伸缩杆（1401），且三号伸缩杆（1401）的另一端固定连接有连接柱（1402），所述连接柱（1402）右侧面从上往下分别固定连接有若干套杆（1403），且套杆（1403）的内部均安装水平设置的弹簧（1405），所述弹簧（1405）的另一端固定连接有与套杆（1403）内壁互为滑动连接的内杆（
