盲人导购系统.pdf

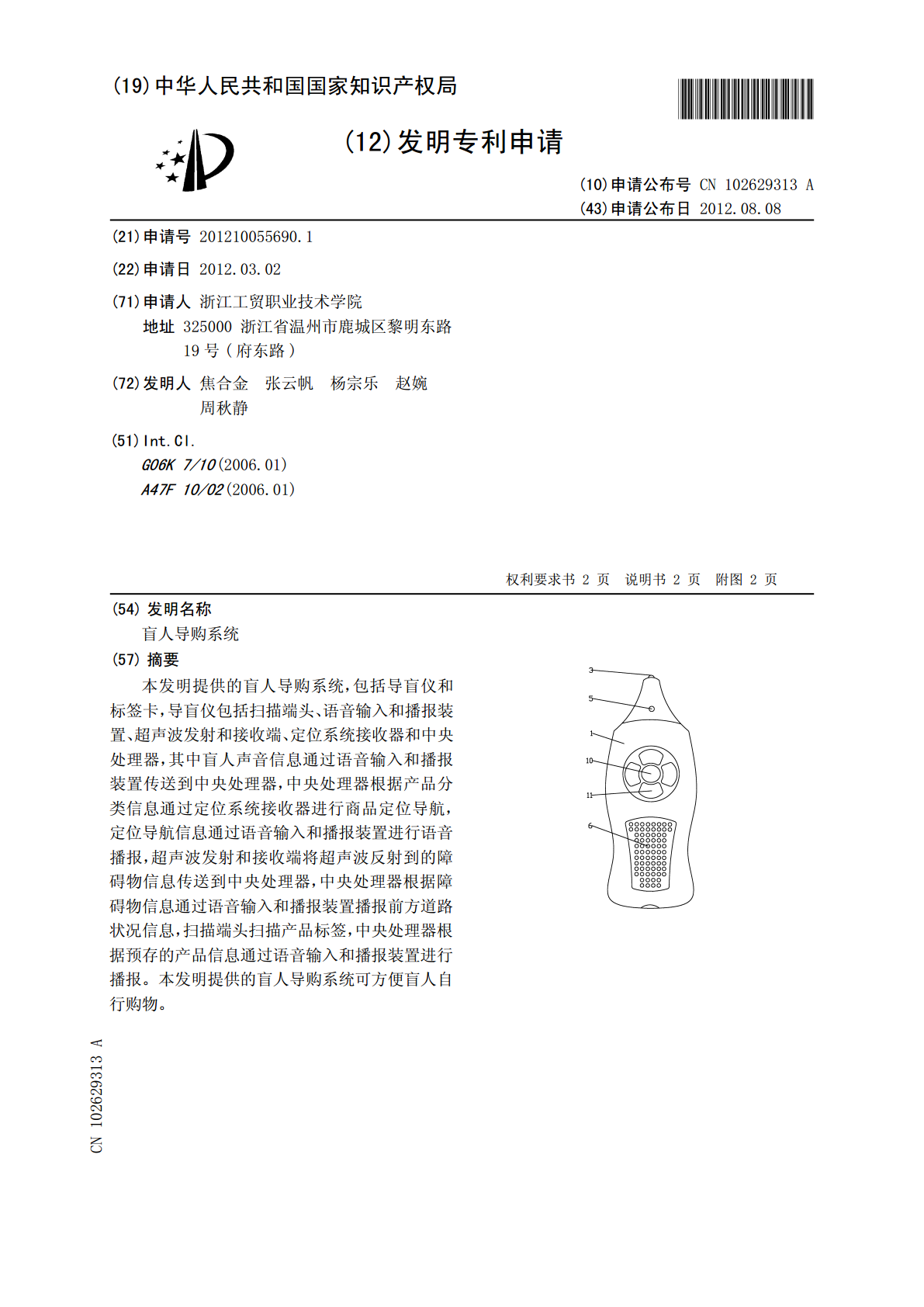

(19)中华人民共和国国家知识产权局*CN102629313A*(12)发明专利申请(10)申请公布号CN102629313A(43)申请公布日2012.08.08(21)申请号201210055690.1(22)申请日2012.03.02(71)申请人浙江工贸职业技术学院地址325000浙江省温州市鹿城区黎明东路19号(府东路)(72)发明人焦合金张云帆杨宗乐赵婉周秋静(51)Int.Cl.G06K7/10(2006.01)A47F10/02(2006.01)权利要求书权利要求书2页2页说明书说明书22页页附图附图22页(54)发明名称盲人导购系统(57)摘要本发明提供的盲人导购系统，包括导盲仪和标签卡，导盲仪包括扫描端头、语音输入和播报装置、超声波发射和接收端、定位系统接收器和中央处理器，其中盲人声音信息通过语音输入和播报装置传送到中央处理器，中央处理器根据产品分类信息通过定位系统接收器进行商品定位导航，定位导航信息通过语音输入和播报装置进行语音播报，超声波发射和接收端将超声波反射到的障碍物信息传送到中央处理器，中央处理器根据障碍物信息通过语音输入和播报装置播报前方道路状况信息，扫描端头扫描产品标签，中央处理器根据预存的产品信息通过语音输入和播报装置进行播报。本发明提供的盲人导购系统可方便盲人自行购物。CN102693ACN102629313A权利要求书1/2页1.一种盲人导购系统，包括导盲仪(1)和标签卡，所述导盲仪(1)包括扫描端头(3)、语音输入和播报装置(6)、超声波发射和接收端、定位系统接收器和中央处理器，中央处理器分别与扫描端头(3)、语音输入和播报装置(6)、定位系统接收器和超声波发射和接收端(5)连接，其中语音输入和播报装置接收盲人声音信息并传送到中央处理器进行识别，中央处理器根据识别得到的产品信息通过定位系统接收器和中央处理器内预存的产品分类信息进行商品位置的定位导航，定位导航信息通过语音输入和播报装置以声音的形式发出，超声波发射和接收端(5)将超声波反射得到的障碍物信息传送到中央处理器，中央处理器根据障碍物信息通过语音输入和播报装置发出前方道路状况信息的语音播报，所述扫描端头(3)扫描产品标签卡内的标签，通过产品标签信息激活预存于中央处理器内的产品信息，并通过语音输入和播报装置播报出产品名称、成分、功能、制造商、生产信息和保质期信息。2.根据权利要求1所述的盲人导购系统，其特征是：所述标签卡上对应标签信息码所在的位置设置有滑槽(7)，所述导盲仪(1)上的扫描端头(3)的端头截面呈与滑槽(7)匹配的矩形。3.根据权利要求1或2所述的盲人导购系统，其特征是：所述语音输入和播报装置(6)包括蓝牙耳机。4.根据权利要求1或2所述的盲人导购系统，其特征是：所述导盲仪(1)上还设置有导购信息键(10)，导购信息键(10)与中央处理器连接，中央处理器连接信号发送装置，所述产品标签卡上设置有信号接收装置和声音提示装置，当盲人通过声音输入产品信息并行至目标产品所在位置时，中央处理器向语音输入和播报装置发出信息，使其发出到达目的地的指示声音，此后按下导购信息键(10)时，导购信息键(10)向中央处理器发出信号，使中央处理器根据已经输入的产品信息发出特定的无线信号，设置于标签卡上的信号接收装置接收无线信号，信号接收装置根据无线信号触发声音提示装置，使声音提示装置发出指示声音以引导盲人快速找到精确的产品位置。5.根据权利要求3所述的盲人导购系统，其特征是：所述导盲仪(1)上还设置有导购信息键(10)，导购信息键(10)与中央处理器连接，中央处理器连接信号发送装置，所述产品标签卡上设置有信号接收装置和声音提示装置，当盲人通过声音输入产品信息并行至目标产品所在位置时，中央处理器向语音输入和播报装置发出信息，使其发出到达目的地的指示声音，此后按下导购信息键(10)时，导购信息键(10)向中央处理器发出信号，使中央处理器根据已经输入的产品信息发出特定的无线信号，设置于标签卡上的信号接收装置接收无线信号，信号接收装置根据无线信号触发声音提示装置，使声音提示装置发出指示声音以引导盲人快速找到精确的产品位置。6.根据权利要求1或2所述的盲人导购系统，其特征是：所述导盲仪(1)上设置有呼叫按键(11)，卖场工作人员配置有传呼装置，当盲人按下呼叫按键(11)时，呼叫按键(11)向中央处理器发出信号，使中央处理器根据定位系统接收器提供的位置信息向卖场工作人员的传呼装置发出无线呼叫信号，传呼装置接收无线呼叫信号，并在传呼装置的显示屏上显示具体的位置信息。7.根据权利要求3所述的盲人导购系统，其特征是：所述导盲仪(1)上设置有呼叫按键(11)，卖场工作人员配置有传呼装置，当盲人按下呼叫按键(11)时，呼叫按键(11)向中2CN102629313A权利
