盲区报警灯总成以及固定结构.pdf

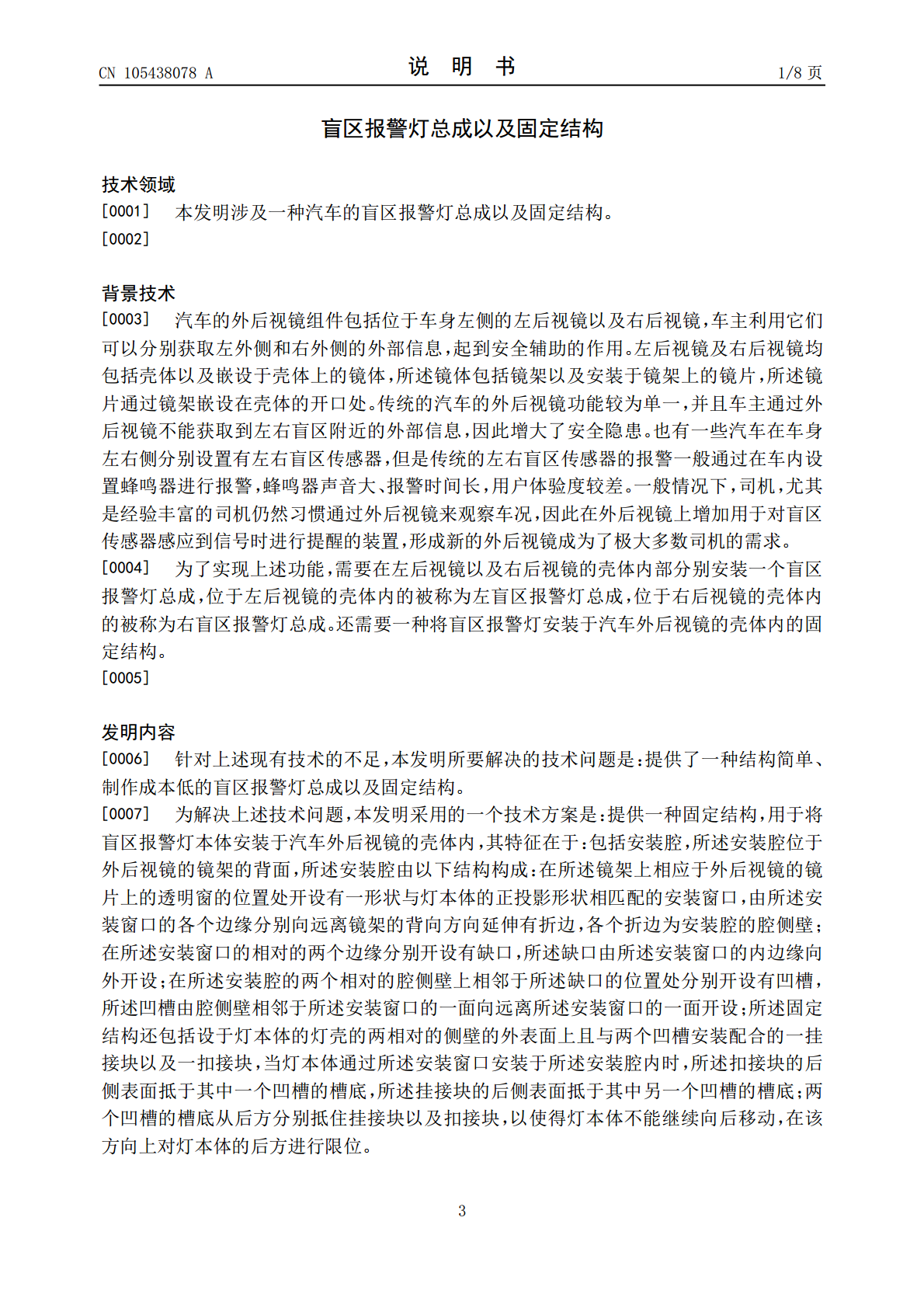

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105438078A(43)申请公布日2016.03.30(21)申请号201510784478.2(22)申请日2015.11.16(71)申请人重庆奥科伦实业发展有限公司地址400021重庆市江北区南桥寺村18号(72)发明人胡数松周朝伦(74)专利代理机构重庆博凯知识产权代理有限公司50212代理人李玉盛(51)Int.Cl.B60R1/12(2006.01)B60Q1/26(2006.01)权利要求书1页说明书8页附图4页(54)发明名称盲区报警灯总成以及固定结构(57)摘要本发明公开了一种盲区报警灯总成以及固定结构，所述固定结构包括安装腔，由以下结构构成：在镜架上相应于外后视镜的镜片上的透明窗的位置处开设有形状与盲区报警灯本体的正投影形状相匹配的安装窗口，由安装窗口的各个边缘分别向远离镜架的背向方向延伸有折边，各个折边为安装腔的腔侧壁；在安装窗口的相对的两个边缘分别开设有缺口，所述缺口由所述安装窗口的内边缘向外开设；在安装腔的两个相对的腔侧壁上相邻于所述缺口的位置处分别开设有凹槽，所述凹槽由腔侧壁相邻于所述安装窗口的一面向远离所述安装窗口的一面开设；所述固定结构还包括设于盲区报警灯的灯壳的两相对的侧壁的外表面上且与两个凹槽安装配合的一挂接块以及一扣接块。CN105438078ACN105438078A权利要求书1/1页1.一种固定结构，用于将盲区报警灯本体安装于汽车外后视镜的壳体内，其特征在于：包括安装腔，所述安装腔位于外后视镜的镜架的背面，所述安装腔由以下结构构成：在所述镜架上相应于外后视镜的镜片上的透明窗的位置处开设有一形状与灯本体的正投影形状相匹配的安装窗口，由所述安装窗口的各个边缘分别向远离镜架的背向方向延伸有折边，各个折边为安装腔的腔侧壁；在所述安装窗口的相对的两个边缘分别开设有缺口，所述缺口由所述安装窗口的内边缘向外开设；在所述安装腔的两个相对的腔侧壁上相邻于所述缺口的位置处分别开设有凹槽，所述凹槽由腔侧壁相邻于所述安装窗口的一面向远离所述安装窗口的一面开设；所述固定结构还包括设于灯本体的灯壳的两相对的侧壁的外表面上且与两个凹槽安装配合的一挂接块以及一扣接块，当灯本体通过所述安装窗口安装于所述安装腔内时，所述扣接块的后侧表面抵于其中一个凹槽的槽底，所述挂接块的后侧表面抵于其中另一个凹槽的槽底；两个凹槽的槽底从后方分别抵住挂接块以及扣接块，以使得灯本体不能继续向后移动，在该方向上对灯本体的后方进行限位。2.一种盲区报警灯，其特征在于：包括灯本体以及上述固定结构。2CN105438078A说明书1/8页盲区报警灯总成以及固定结构技术领域[0001]本发明涉及一种汽车的盲区报警灯总成以及固定结构。[0002]背景技术[0003]汽车的外后视镜组件包括位于车身左侧的左后视镜以及右后视镜，车主利用它们可以分别获取左外侧和右外侧的外部信息，起到安全辅助的作用。左后视镜及右后视镜均包括壳体以及嵌设于壳体上的镜体，所述镜体包括镜架以及安装于镜架上的镜片，所述镜片通过镜架嵌设在壳体的开口处。传统的汽车的外后视镜功能较为单一，并且车主通过外后视镜不能获取到左右盲区附近的外部信息，因此增大了安全隐患。也有一些汽车在车身左右侧分别设置有左右盲区传感器，但是传统的左右盲区传感器的报警一般通过在车内设置蜂鸣器进行报警，蜂鸣器声音大、报警时间长，用户体验度较差。一般情况下，司机，尤其是经验丰富的司机仍然习惯通过外后视镜来观察车况，因此在外后视镜上增加用于对盲区传感器感应到信号时进行提醒的装置，形成新的外后视镜成为了极大多数司机的需求。[0004]为了实现上述功能，需要在左后视镜以及右后视镜的壳体内部分别安装一个盲区报警灯总成，位于左后视镜的壳体内的被称为左盲区报警灯总成，位于右后视镜的壳体内的被称为右盲区报警灯总成。还需要一种将盲区报警灯安装于汽车外后视镜的壳体内的固定结构。[0005]发明内容[0006]针对上述现有技术的不足，本发明所要解决的技术问题是：提供了一种结构简单、制作成本低的盲区报警灯总成以及固定结构。[0007]为解决上述技术问题，本发明采用的一个技术方案是：提供一种固定结构，用于将盲区报警灯本体安装于汽车外后视镜的壳体内，其特征在于：包括安装腔，所述安装腔位于外后视镜的镜架的背面，所述安装腔由以下结构构成：在所述镜架上相应于外后视镜的镜片上的透明窗的位置处开设有一形状与灯本体的正投影形状相匹配的安装窗口，由所述安装窗口的各个边缘分别向远离镜架的背向方向延伸有折边，各个折边为安装腔的腔侧壁；在所述安装窗口的相对的两个边缘分别开设有缺口，所述缺口由所述安装窗口的内边缘向外开设；在所述安装腔的两个相对的腔侧壁上相邻于所述缺口的位置处分别开设有凹槽
