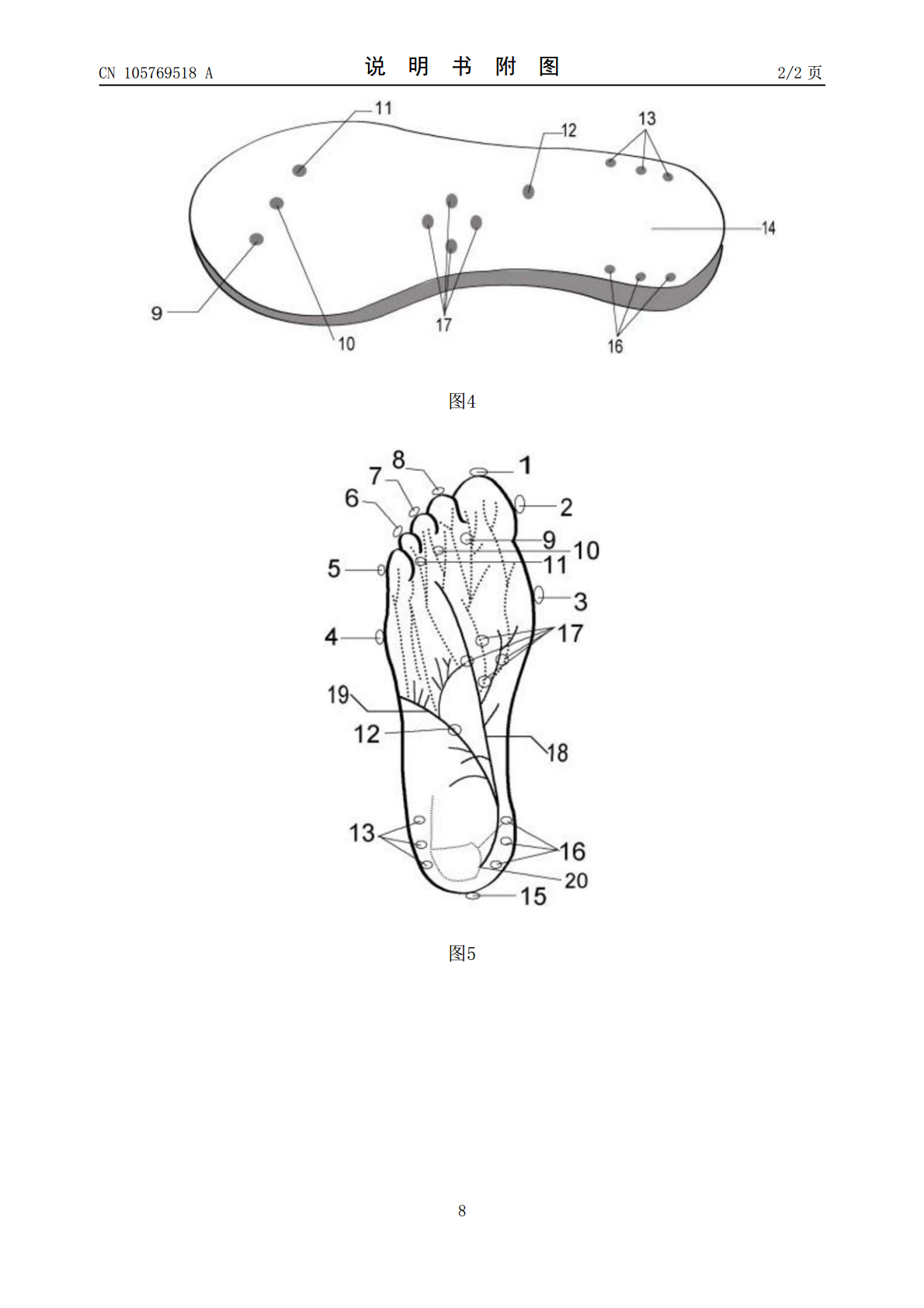

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105769518A(43)申请公布日2016.07.20(21)申请号201610288613.9(22)申请日2016.05.04(71)申请人陕西科技大学地址710021陕西省西安市未央区大学园区陕西科技大学(72)发明人罗向东刘呈宁王芳芳李艳(74)专利代理机构西安智大知识产权代理事务所61215代理人刘国智(51)Int.Cl.A61H3/06(2006.01)A43B3/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称感知导盲鞋(57)摘要感知导盲鞋，包括鞋垫、鞋帮、鞋底，鞋帮与鞋底固定在一起，鞋垫设置在鞋底上，鞋帮与鞋内里固定连接，鞋内里对应大拇趾指端处、大拇趾凸点处、第二趾指端处、第三趾指端处、第四趾指端处、小拇趾凸点处、第一跖趾关节凸点处、第五跖趾关节凸点处及鞋内里的后弧凸点部位均设有乳凸钉，鞋垫的前掌在第一和第二趾叉点处、第三和第四趾叉点处、第四和第五趾叉点处、鞋垫的中腰部位、足部舟上弯点对应部位、脚后跟外侧部位及脚后跟内侧部位均设有乳凸钉，当鞋子碰到某一方向的障碍物时，此方向的乳凸钉将刺激脚部神经系统，让盲人及时作出反应，避免摔倒、受伤等状况的发生，具有使用方便、不受外部嘈杂环境影响、效果显著的特点。CN105769518ACN105769518A权利要求书1/1页1.感知导盲鞋，包括鞋垫(14)、鞋帮(21)、鞋底(23)，鞋帮(21)与鞋底(23)固定在一起，鞋垫(14)设置在鞋底(23)上，鞋帮(21)与鞋内里(22)固定连接，其特征在于，鞋内里(22)对应大拇趾指端处设有乳凸钉一(1)，鞋内里(22)对应大拇趾凸点处设有乳凸钉二(2)，鞋内里(22)对应第二趾指端处设有乳凸钉八(8)，鞋内里(22)对应第三趾指端处设有乳凸钉七(7)，鞋内里(22)对应第四趾指端处设有乳凸钉六(6)，鞋内里(22)对应小拇趾凸点处设有乳凸钉五(5)，鞋内里(22)对应第一跖趾关节凸点处设有乳凸钉三(3)，鞋内里(22)对应第五跖趾关节凸点处设有乳凸钉四(4)，鞋内里(22)的后弧凸点部位设有乳凸钉十五(15)；所述鞋垫(14)的前掌在第一、第二趾叉点设有乳凸钉九(9)，在第三、第四趾叉点设有乳凸钉十(10)，在第四、第五趾叉点设有乳凸钉十一(11)，鞋垫(14)的中腰部位设置四个乳凸钉十七(17)，在足部舟上弯点对应部位设有乳凸钉十二(12)，在脚后跟外侧部位设有三个乳凸钉十三(13)，在脚后跟内侧部位设有三个乳凸钉十六(16)。2.根据权利要求1所述的感知导盲鞋，其特征在于，所述乳凸钉一(1)、乳凸钉二(2)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉五(5)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十五(15)、乳凸钉十六(16)及乳凸钉十七(17)均由乳凸钉尖端(24)和乳凸钉底部(25)粘结固定构成，乳凸钉尖端(24)材质的硬度范围为邵氏硬度50-65度，乳凸钉底部(25)材质的硬度范围为邵氏硬度40-50度。3.根据权利要求1或2所述的感知导盲鞋，其特征在于，所述乳凸钉一(1)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)及乳凸钉十五(15)的乳凸钉尖端(24)采用橡胶材质，直径为6mm，高度为2mm。4.根据权利要求1或2所述的感知导盲鞋，其特征在于，所述乳凸钉一(1)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)及乳凸钉十五(15)的乳凸钉底部(25)采用硅胶材质，直径为3mm，厚度为6mm。5.根据权利要求1或2所述的感知导盲鞋，其特征在于，所述乳凸钉二(2)、乳凸钉五(5)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十六(16)及乳凸钉十七(17)的乳凸钉尖端(24)采用橡胶材质，直径为2mm，高度为4mm。6.根据权利要求1或2所述的感知导盲鞋，其特征在于，所述乳凸钉二(2)、乳凸钉五(5)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十六(16)及乳凸钉十七(17)的乳凸钉底部(25)采用硅胶材质，直径为5mm，厚度为1mm。7.根据权利要求1所述的感知导盲鞋，其特征在于，所述鞋帮(21)前端的放余量为8-10mm。2CN105769518A说明书1/4页感知导盲鞋技术领域[0001]本发明涉及一种鞋，特别涉及一种感知导盲鞋。背景技术[0002]现在市场上提供给盲人的导盲技术除了传统的导盲杖以外，还有GPS定位语音
