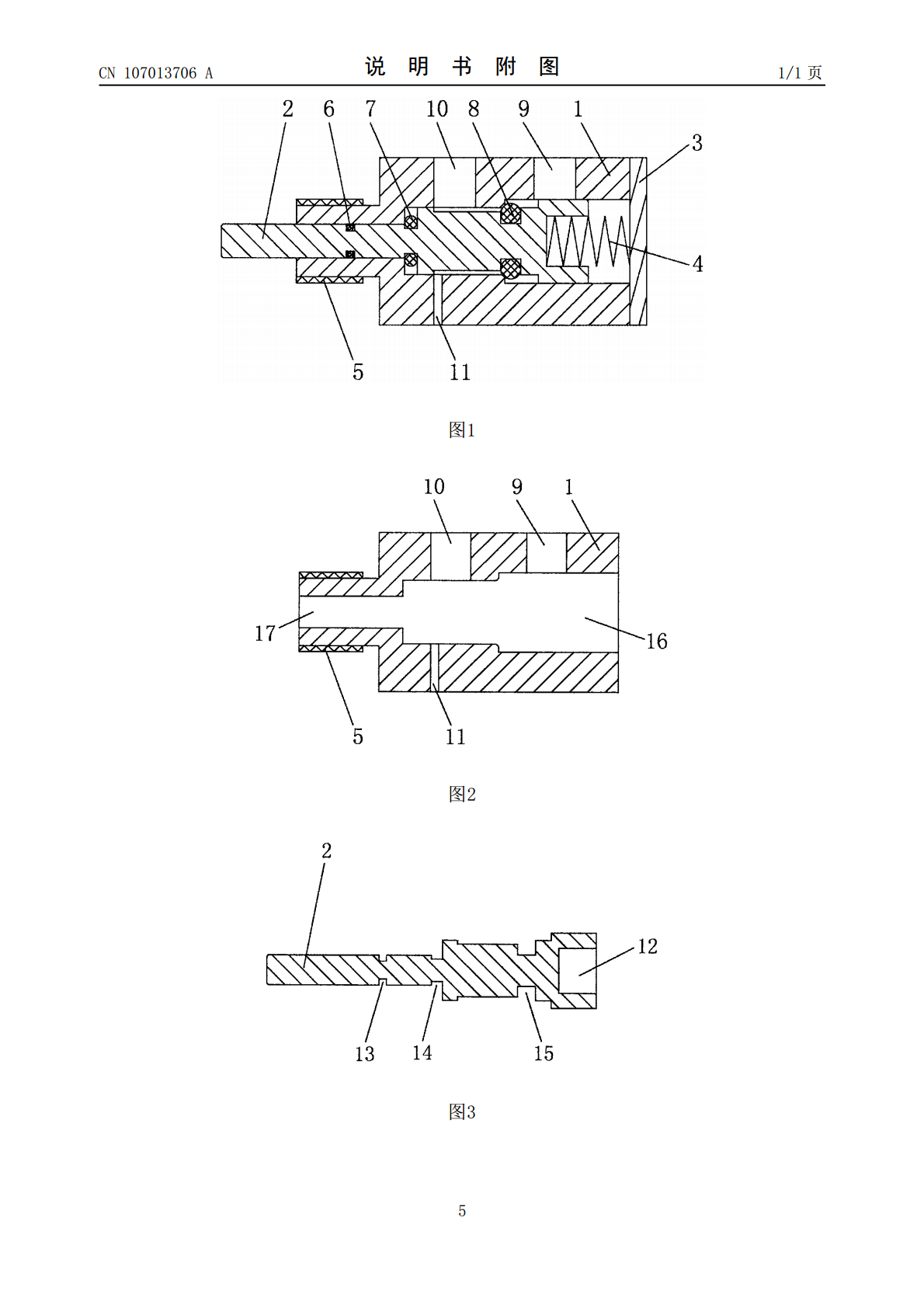

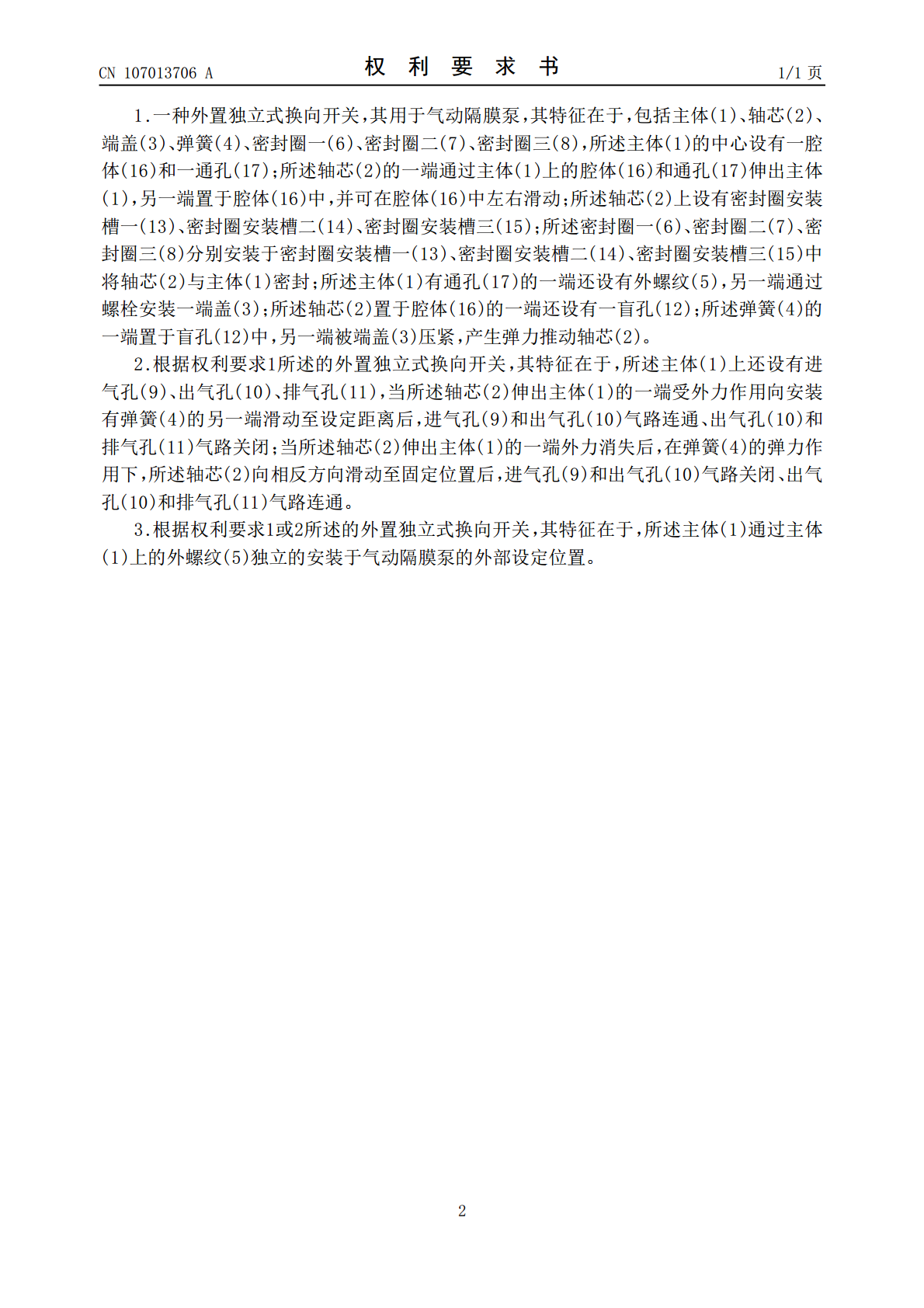

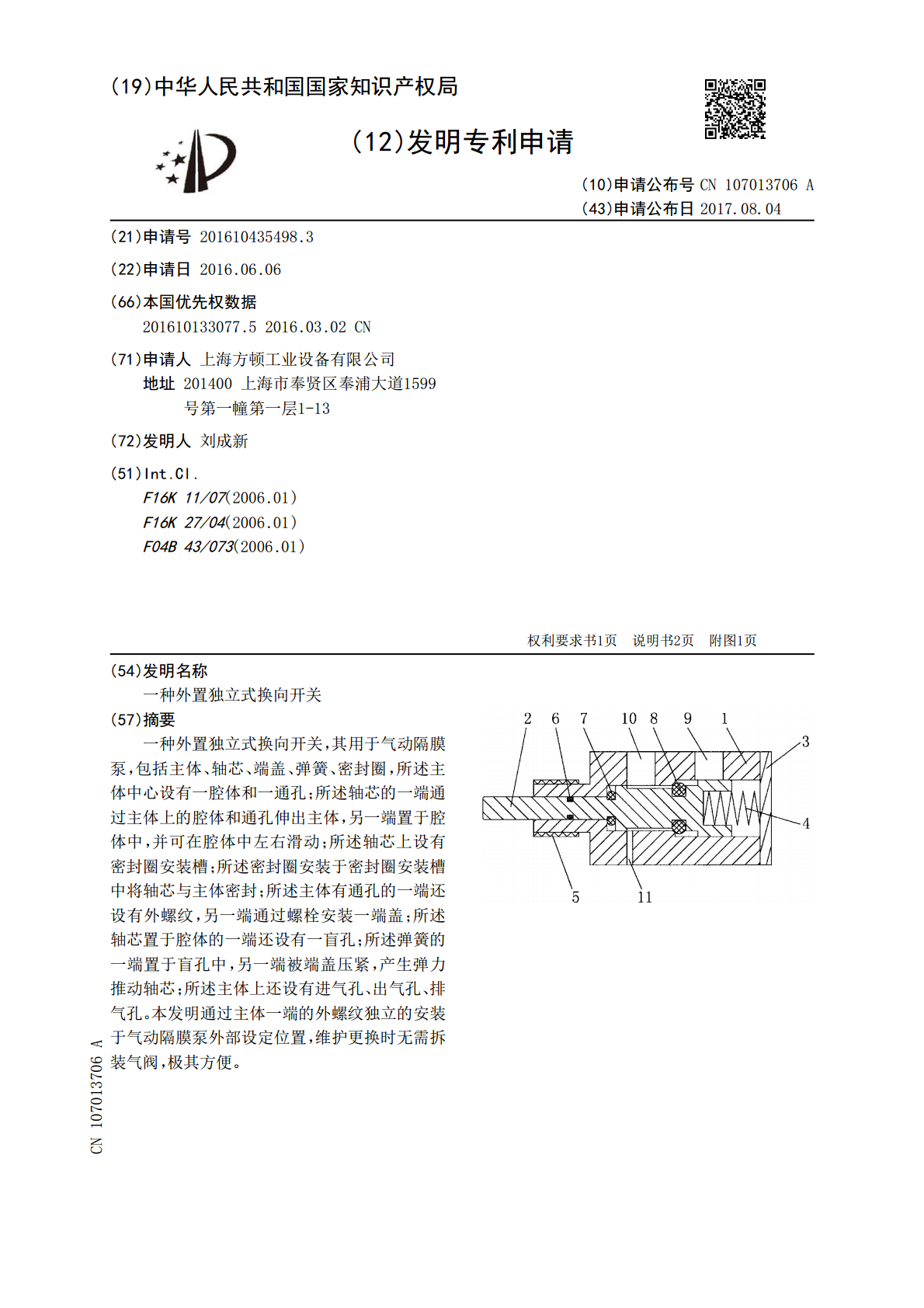

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107013706A(43)申请公布日2017.08.04(21)申请号201610435498.3(22)申请日2016.06.06(66)本国优先权数据201610133077.52016.03.02CN(71)申请人上海方顿工业设备有限公司地址201400上海市奉贤区奉浦大道1599号第一幢第一层1-13(72)发明人刘成新(51)Int.Cl.F16K11/07(2006.01)F16K27/04(2006.01)F04B43/073(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种外置独立式换向开关(57)摘要一种外置独立式换向开关，其用于气动隔膜泵，包括主体、轴芯、端盖、弹簧、密封圈，所述主体中心设有一腔体和一通孔；所述轴芯的一端通过主体上的腔体和通孔伸出主体，另一端置于腔体中，并可在腔体中左右滑动；所述轴芯上设有密封圈安装槽；所述密封圈安装于密封圈安装槽中将轴芯与主体密封；所述主体有通孔的一端还设有外螺纹，另一端通过螺栓安装一端盖；所述轴芯置于腔体的一端还设有一盲孔；所述弹簧的一端置于盲孔中，另一端被端盖压紧，产生弹力推动轴芯；所述主体上还设有进气孔、出气孔、排气孔。本发明通过主体一端的外螺纹独立的安装于气动隔膜泵外部设定位置，维护更换时无需拆装气阀，极其方便。CN107013706ACN107013706A权利要求书1/1页1.一种外置独立式换向开关，其用于气动隔膜泵，其特征在于，包括主体(1)、轴芯(2)、端盖(3)、弹簧(4)、密封圈一(6)、密封圈二(7)、密封圈三(8)，所述主体(1)的中心设有一腔体(16)和一通孔(17)；所述轴芯(2)的一端通过主体(1)上的腔体(16)和通孔(17)伸出主体(1)，另一端置于腔体(16)中，并可在腔体(16)中左右滑动；所述轴芯(2)上设有密封圈安装槽一(13)、密封圈安装槽二(14)、密封圈安装槽三(15)；所述密封圈一(6)、密封圈二(7)、密封圈三(8)分别安装于密封圈安装槽一(13)、密封圈安装槽二(14)、密封圈安装槽三(15)中将轴芯(2)与主体(1)密封；所述主体(1)有通孔(17)的一端还设有外螺纹(5)，另一端通过螺栓安装一端盖(3)；所述轴芯(2)置于腔体(16)的一端还设有一盲孔(12)；所述弹簧(4)的一端置于盲孔(12)中，另一端被端盖(3)压紧，产生弹力推动轴芯(2)。2.根据权利要求1所述的外置独立式换向开关，其特征在于，所述主体(1)上还设有进气孔(9)、出气孔(10)、排气孔(11)，当所述轴芯(2)伸出主体(1)的一端受外力作用向安装有弹簧(4)的另一端滑动至设定距离后，进气孔(9)和出气孔(10)气路连通、出气孔(10)和排气孔(11)气路关闭；当所述轴芯(2)伸出主体(1)的一端外力消失后，在弹簧(4)的弹力作用下，所述轴芯(2)向相反方向滑动至固定位置后，进气孔(9)和出气孔(10)气路关闭、出气孔(10)和排气孔(11)气路连通。3.根据权利要求1或2所述的外置独立式换向开关，其特征在于，所述主体(1)通过主体(1)上的外螺纹(5)独立的安装于气动隔膜泵的外部设定位置。2CN107013706A说明书1/2页一种外置独立式换向开关技术领域[0001]本发明涉及气动隔膜泵技术领域，特别涉及一种应用在气动隔膜泵上的外置独立式换向开关。背景技术[0002]气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，通过气阀中主阀及换向阀的反复循环换向来驱动气动隔膜泵不停的工作。[0003]现阶段的气动隔膜泵的换向阀的换向开关都是内置于气动隔膜泵的气阀主体中与气阀成为一个整体，结构复杂、造价昂贵，且维护更换时需将整个气阀拆开，极其不便，使用成本高。发明内容[0004]由于现有技术的上述缺点，本发明提供了一种外置独立式换向开关，其可有效的解决上述问题。[0005]本发明解决上述技术问题所采用的技术方案是提供一种外置独立式换向开关，其用于气动隔膜泵，包括主体、轴芯、端盖、弹簧、密封圈，所述主体中心设有一腔体和一通孔；所述轴芯的一端通过主体上的腔体和通孔伸出主体，另一端置于腔体中，并可在腔体中左右滑动；所述轴芯上设有密封圈安装槽；所述密封圈安装于密封圈安装槽中将轴芯与主体密封；所述主体有通孔的一端还设有外螺纹，另一端通过螺栓安装一端盖；所述轴芯置于腔体的一端还设有一盲孔；所述弹簧的一端置于盲孔中，另一端被端盖压紧，产生弹力推动轴芯。[0006]所述主体上还设有进气孔、出气孔、排气孔，当所述轴芯伸出主体的一端受外力作用向安装有弹簧的另一端滑动至设定距离后，进气孔和出气孔气路连通、出气孔和排气孔气路关闭；当所述轴芯伸出主体的一端外力消失后，在弹簧的弹
