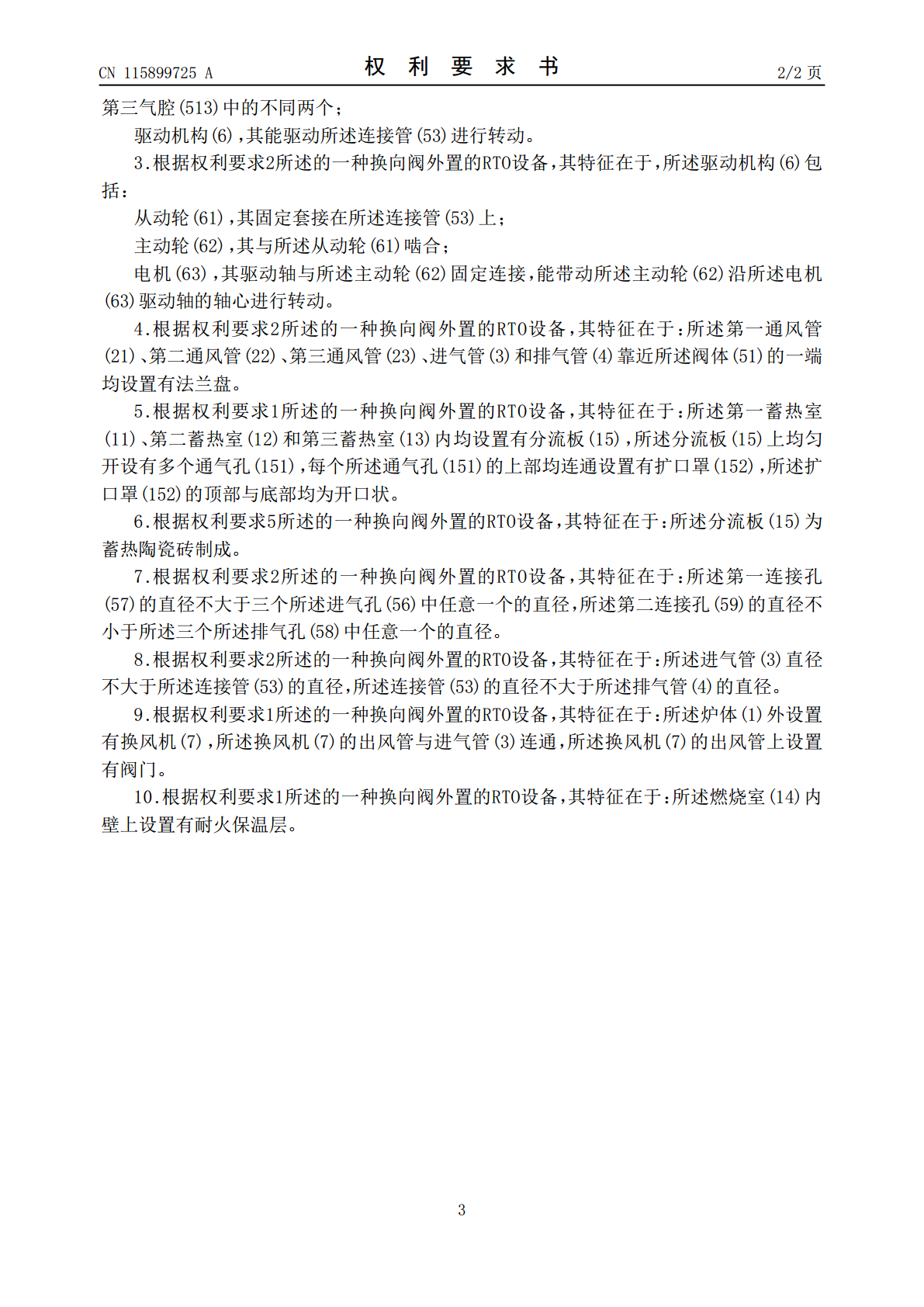

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115899725A(43)申请公布日2023.04.04(21)申请号202310052808.3(22)申请日2023.02.03(71)申请人山西鑫瑞华机电设备有限公司地址030000山西省太原市小店区康宁街康宁大厦A座903室(72)发明人张东辉(74)专利代理机构北京维正专利代理有限公司11508专利代理师马超帅(51)Int.Cl.F23G7/06(2006.01)权利要求书2页说明书8页附图3页(54)发明名称一种换向阀外置的RTO设备(57)摘要本申请涉及一种换向阀外置的RTO设备，包括：炉体，其内部设置有第一蓄热室、第二蓄热室和第三蓄热室；燃烧室，其设置在炉体内部顶层，燃烧室内部安装有燃烧设备，燃烧室分别与第一蓄热室、第二蓄热室和第三蓄热室顶部连通；通风管组，其包括与第一蓄热室底部连通的第一通风管、与第二蓄热室底部连通的第二通风管和与第三蓄热室底部连通的第三通风管；进气管，用于将待处理的废气输送到炉体内部的管道；排气管，用于将处理过的废气进行排放的管道；换向阀，其设置在炉体外，用于连接进气管和排气管，并能实现将第一通风管、第二通风管和第三通风管中任意两个分别与进气管和排气管连通。本申请具有提高RTO设备换向阀使用寿命的效果。CN115899725ACN115899725A权利要求书1/2页1.一种换向阀外置的RTO设备，其特征在于，包括：炉体(1)，其内部设置有第一蓄热室(11)、第二蓄热室(12)和第三蓄热室(13)；燃烧室(14)，其设置在所述炉体(1)内部顶层，所述燃烧室(14)内部安装有燃烧设备(141)，所述燃烧室(14)分别与所述第一蓄热室(11)、第二蓄热室(12)和第三蓄热室(13)的顶部连通；通风管组(2)，其包括与所述第一蓄热室(11)底部连通的第一通风管(21)、与所述第二蓄热室(12)底部连通的第二通风管(22)和与所述第三蓄热室(13)底部连通的第三通风管(23)；进气管(3)，用于将待处理的废气输送到炉体(1)内部的管道；排气管(4)，用于将处理过的废气进行排放的管道；换向阀(5)，其设置在所述炉体(1)外，用于连接所述进气管(3)和所述排气管(4)，并能实现将所述第一通风管(21)、第二通风管(22)和第三通风管(23)中任意两个分别与所述进气管(3)和所述排气管(4)连通。2.根据权利要求1所述的一种换向阀外置的RTO设备，其特征在于：所述换向阀(5)包括：阀体(51)，其内部设置有空腔，所述阀体(51)上表面开设有上通孔，所述阀体(51)下表面开设有下通孔；套管(52)，其上端和下端均设置有开口且固定穿过所述上通孔和所述下通孔；连接管(53)，所述连接管(53)转动连接在所述套管(52)内，所述连接管(53)一端与所述进气管(3)转动连接，所述连接管(53)另一端与所述排气管(4)转动连接；挡板(54)，其设置在所述连接管(53)内，所述挡板(54)将所述连接管(53)内部空间分隔为与所述进气管(3)连通的进气腔(531)和与所述排气管(4)连通的排气腔(532)；隔板(55)，其设置在所述套管(52)侧壁和所述阀体(51)内壁之间且设置有三个，三个所述隔板(55)将所述阀体(51)内部的空腔分隔为与所述第一通风管(21)连通的第一气腔(511)，与所述第二通风管(22)连通的第二气腔(512)和与所述第三通风管(23)连通的第三气腔(513)；进气孔(56)，其开设在所述套管(52)的侧壁上，且设置有三个，三个进气孔(56)分别用于连接进气腔(531)和第一气腔(511)、进气腔(531)和第二气腔(512)、进气腔(531)和第三气腔(513)；第一连接孔(57)，其开设在所述连接管(53)上，用于和三个所述进气孔(56)中任意一个配合从而使得来自所述进气腔(531)的气体可以进入第一气腔(511)或第二气腔(512)或第三气腔(513)中；排气孔(58)，其开设在所述套管(52)的侧壁上，且设置有三个，三个排气孔(58)分别用于连接第一气腔(511)和排气腔(532)、第二气腔(512)和排气腔(532)、第三气腔(513)和排气腔(532)；第二连接孔(59)，其开设在所述连接管(53)上，用于和三个所述排气孔(58)中任意一个配合从而使得来自第一气腔(511)或第二气腔(512)或第三气腔(513)中的气体能够进入排气腔(532)中，其中所述第二连接孔(59)和所述第一连接孔(57)错位放置，从而使所述第二连接孔(59)和所述第一连接孔(57)能够同时对准所述第一气腔(511)、第二气腔(512)和2CN115899725A权利要求书2/2页第三气腔(513)中的不同两个；驱动机构(6)，其能驱动所述连
