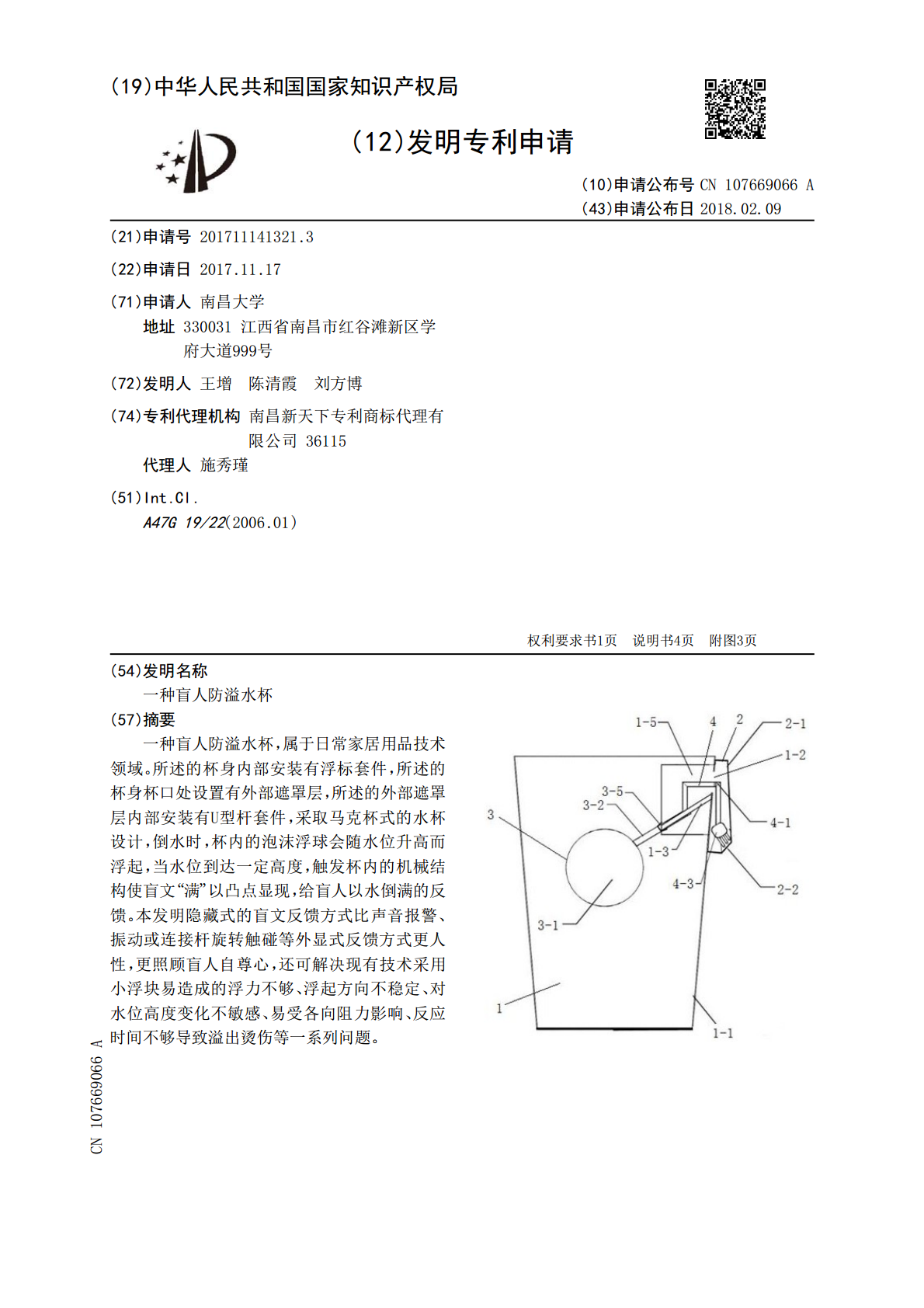

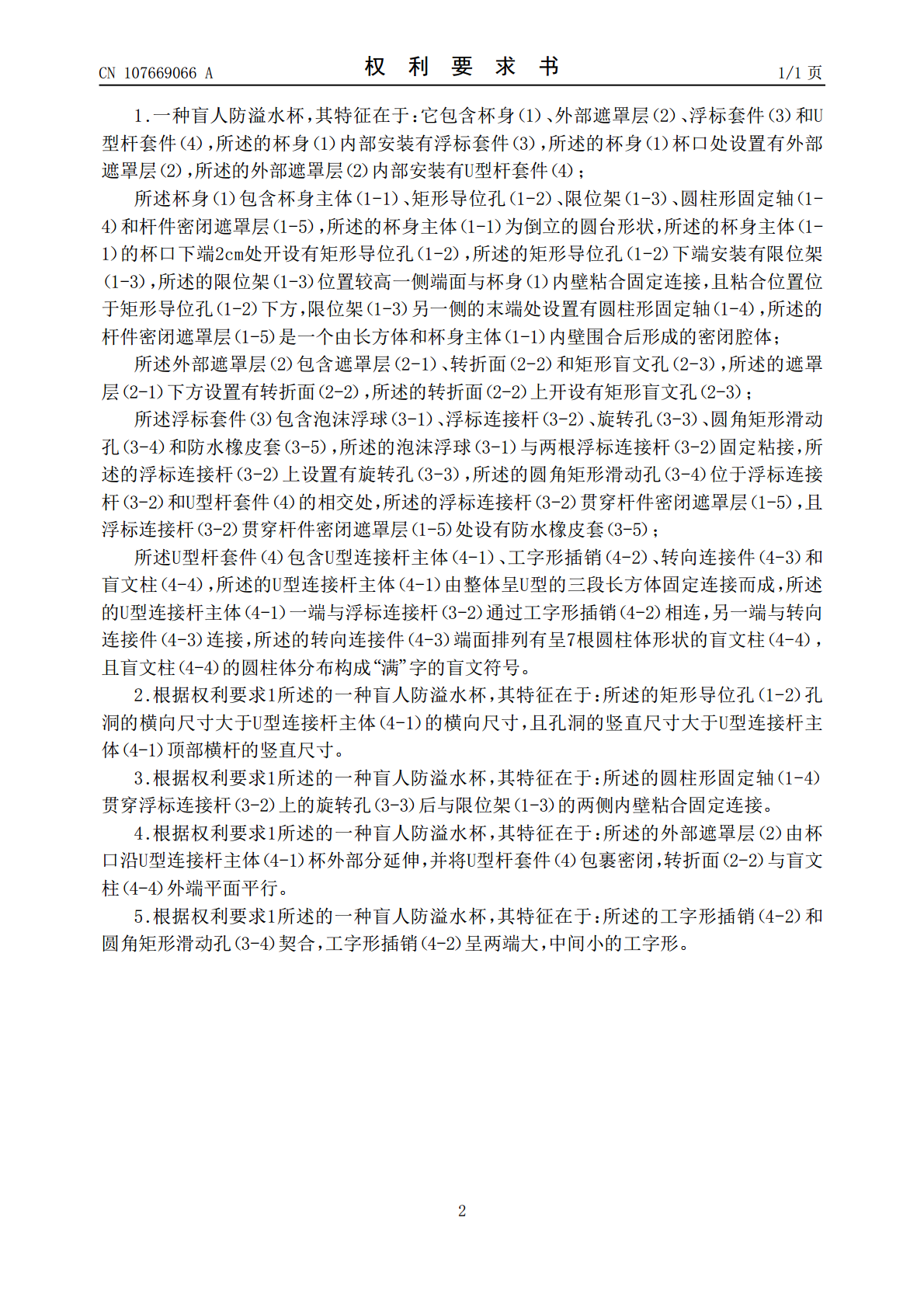

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107669066A(43)申请公布日2018.02.09(21)申请号201711141321.3(22)申请日2017.11.17(71)申请人南昌大学地址330031江西省南昌市红谷滩新区学府大道999号(72)发明人王增陈清霞刘方博(74)专利代理机构南昌新天下专利商标代理有限公司36115代理人施秀瑾(51)Int.Cl.A47G19/22(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种盲人防溢水杯(57)摘要一种盲人防溢水杯，属于日常家居用品技术领域。所述的杯身内部安装有浮标套件，所述的杯身杯口处设置有外部遮罩层，所述的外部遮罩层内部安装有U型杆套件，采取马克杯式的水杯设计，倒水时，杯内的泡沫浮球会随水位升高而浮起，当水位到达一定高度，触发杯内的机械结构使盲文“满”以凸点显现，给盲人以水倒满的反馈。本发明隐藏式的盲文反馈方式比声音报警、振动或连接杆旋转触碰等外显式反馈方式更人性，更照顾盲人自尊心，还可解决现有技术采用小浮块易造成的浮力不够、浮起方向不稳定、对水位高度变化不敏感、易受各向阻力影响、反应时间不够导致溢出烫伤等一系列问题。CN107669066ACN107669066A权利要求书1/1页1.一种盲人防溢水杯，其特征在于：它包含杯身（1）、外部遮罩层（2）、浮标套件（3）和U型杆套件（4），所述的杯身（1）内部安装有浮标套件（3），所述的杯身（1）杯口处设置有外部遮罩层（2），所述的外部遮罩层（2）内部安装有U型杆套件（4）；所述杯身（1）包含杯身主体（1-1）、矩形导位孔（1-2）、限位架（1-3）、圆柱形固定轴（1-4）和杆件密闭遮罩层（1-5），所述的杯身主体（1-1）为倒立的圆台形状，所述的杯身主体（1-1）的杯口下端2cm处开设有矩形导位孔（1-2），所述的矩形导位孔（1-2）下端安装有限位架（1-3），所述的限位架（1-3）位置较高一侧端面与杯身（1）内壁粘合固定连接，且粘合位置位于矩形导位孔（1-2）下方，限位架（1-3）另一侧的末端处设置有圆柱形固定轴（1-4），所述的杆件密闭遮罩层（1-5）是一个由长方体和杯身主体（1-1）内壁围合后形成的密闭腔体；所述外部遮罩层（2）包含遮罩层（2-1）、转折面（2-2）和矩形盲文孔（2-3），所述的遮罩层（2-1）下方设置有转折面（2-2），所述的转折面（2-2）上开设有矩形盲文孔（2-3）；所述浮标套件（3）包含泡沫浮球（3-1）、浮标连接杆（3-2）、旋转孔（3-3）、圆角矩形滑动孔（3-4）和防水橡皮套（3-5），所述的泡沫浮球（3-1）与两根浮标连接杆（3-2）固定粘接，所述的浮标连接杆（3-2）上设置有旋转孔（3-3），所述的圆角矩形滑动孔（3-4）位于浮标连接杆（3-2）和U型杆套件（4）的相交处，所述的浮标连接杆（3-2）贯穿杆件密闭遮罩层（1-5），且浮标连接杆（3-2）贯穿杆件密闭遮罩层（1-5）处设有防水橡皮套（3-5）；所述U型杆套件（4）包含U型连接杆主体（4-1）、工字形插销（4-2）、转向连接件（4-3）和盲文柱（4-4），所述的U型连接杆主体（4-1）由整体呈U型的三段长方体固定连接而成，所述的U型连接杆主体（4-1）一端与浮标连接杆（3-2）通过工字形插销（4-2）相连，另一端与转向连接件（4-3）连接，所述的转向连接件（4-3）端面排列有呈7根圆柱体形状的盲文柱（4-4），且盲文柱（4-4）的圆柱体分布构成“满”字的盲文符号。2.根据权利要求1所述的一种盲人防溢水杯，其特征在于：所述的矩形导位孔（1-2）孔洞的横向尺寸大于U型连接杆主体（4-1）的横向尺寸，且孔洞的竖直尺寸大于U型连接杆主体（4-1）顶部横杆的竖直尺寸。3.根据权利要求1所述的一种盲人防溢水杯，其特征在于：所述的圆柱形固定轴（1-4）贯穿浮标连接杆（3-2）上的旋转孔（3-3）后与限位架（1-3）的两侧内壁粘合固定连接。4.根据权利要求1所述的一种盲人防溢水杯，其特征在于：所述的外部遮罩层（2）由杯口沿U型连接杆主体（4-1）杯外部分延伸，并将U型杆套件（4）包裹密闭，转折面（2-2）与盲文柱（4-4）外端平面平行。5.根据权利要求1所述的一种盲人防溢水杯，其特征在于：所述的工字形插销（4-2）和圆角矩形滑动孔（3-4）契合，工字形插销（4-2）呈两端大，中间小的工字形。2CN107669066A说明书1/4页一种盲人防溢水杯技术领域[0001]本发明涉及一种盲人防溢水杯，属于日常家居用品技术领域。背景技术[0002]盲人是一个需要关怀的群体，随着社会的发展，出现了越来越多为盲人的设计，来解决他们的生活障碍问题。水是对人体至关重要的，而盲人由于视力缺陷，
