重油采油管柱及其采油方法.pdf

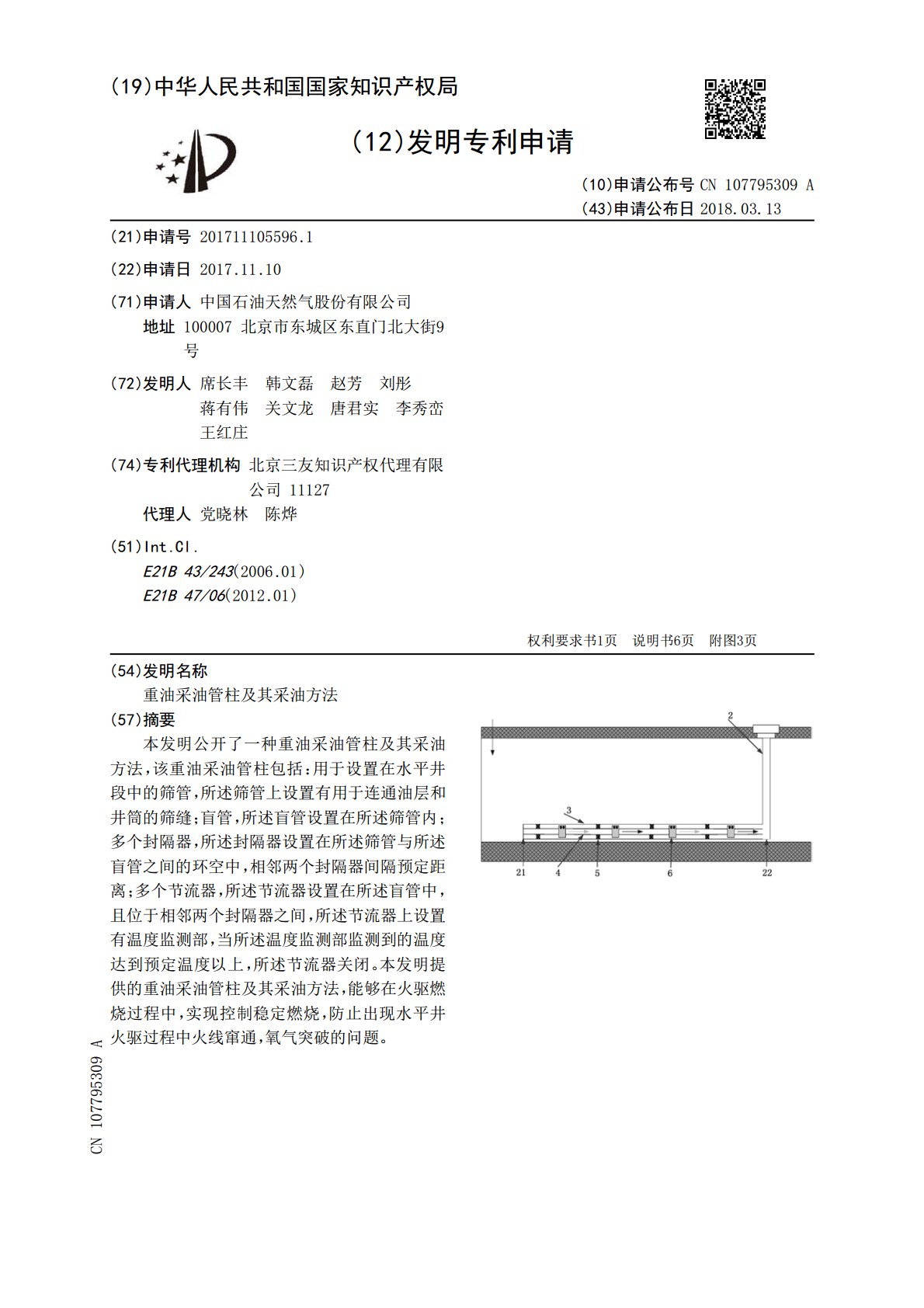

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107795309A(43)申请公布日2018.03.13(21)申请号201711105596.1(22)申请日2017.11.10(71)申请人中国石油天然气股份有限公司地址100007北京市东城区东直门北大街9号(72)发明人席长丰韩文磊赵芳刘彤蒋有伟关文龙唐君实李秀峦王红庄(74)专利代理机构北京三友知识产权代理有限公司11127代理人党晓林陈烨(51)Int.Cl.E21B43/243(2006.01)E21B47/06(2012.01)权利要求书1页说明书6页附图3页(54)发明名称重油采油管柱及其采油方法(57)摘要本发明公开了一种重油采油管柱及其采油方法，该重油采油管柱包括：用于设置在水平井段中的筛管，所述筛管上设置有用于连通油层和井筒的筛缝；盲管，所述盲管设置在所述筛管内；多个封隔器，所述封隔器设置在所述筛管与所述盲管之间的环空中，相邻两个封隔器间隔预定距离；多个节流器，所述节流器设置在所述盲管中，且位于相邻两个封隔器之间，所述节流器上设置有温度监测部，当所述温度监测部监测到的温度达到预定温度以上，所述节流器关闭。本发明提供的重油采油管柱及其采油方法，能够在火驱燃烧过程中，实现控制稳定燃烧，防止出现水平井火驱过程中火线窜通，氧气突破的问题。CN107795309ACN107795309A权利要求书1/1页1.一种重油采油管柱，其特征在于，包括：用于设置在水平井段中的筛管，所述筛管上设置有用于连通油层和井筒的筛缝；盲管，所述盲管设置在所述筛管内；多个封隔器，所述封隔器设置在所述筛管与所述盲管之间的环空中，相邻两个封隔器间隔预定距离；多个节流器，所述节流器设置在所述盲管中，且位于相邻两个封隔器之间，所述节流器上设置有温度监测部，当所述温度监测部监测到的温度达到预定温度以上，所述节流器关闭。2.如权利要求1所述的重油采油管柱，其特征在于，所述预定距离为泄油带在水平井段中的投影距离。3.如权利要求2所述的重油采油管柱，其特征在于，所述预定距离为20米至30米。4.如权利要求1所述的重油采油管柱，其特征在于，所述预定温度为油高温氧化燃烧的温度。5.如权利要求4所述的重油采油管柱，其特征在于，所述预定温度为350摄氏度以上。6.一种重油采油方法，其特征在于，包括：在生产井水平井筒的筛管内下入盲管、在所述筛管与所述盲管之间间隔预定距离下入多个封隔器、在所述盲管上且相邻两个封隔器之间下入具有温度监测部的节流器，将生产井水平井筒分隔成多段；通过所述节流器的温度监测部进行实时温度监测，当所述温度监测部监测到的温度超过预定温度时，关闭所述节流器。7.如权利要求6所述的重油采油方法，其特征在于，所述预定距离为泄油带在水平井段中的投影距离。8.如权利要求7所述的重油采油方法，其特征在于，所述预定距离为20米至30米。9.如权利要求6所述的重油采油方法，其特征在于，所述预定温度为油高温氧化燃烧的温度。10.如权利要求9所述的重油采油方法，其特征在于，所述预定温度为350摄氏度以上。2CN107795309A说明书1/6页重油采油管柱及其采油方法技术领域[0001]本发明涉及重油油田采油技术领域，特别涉及一种重油采油管柱及其采油方法。背景技术[0002]重油油田开采的主要难点在于原油的高粘度、高密度及低流动性。针对重油油田，通常采用火驱技术进行升温降粘开发。火驱技术是一种利用电点火、化学点火等方法使油层温度达到原油燃点，并向油层注入空气使油层原油持续燃烧的采油方法。该方法具有热效率高，最终采收率高、节能减排等优势。[0003]利用火驱技术进行重油开发时，需要向地层连续不断注入空气，点燃油层，使原油经生产井采出。目前针对成功点燃油层后的火腔初期培育阶段，需要保证火驱过程稳定燃烧。然而，在目前开发过程中，高温可动油经水平井产出会使水平井段所处条带的温度升高。当该处温度升高到一定程度后，一旦空气突破结焦带的封堵直接进入水平井筒引起高温燃烧，会造成水平井产出液温度和产出气体中氧气含量急剧升高，严重时甚至会烧毁水平井筒。所以，在火驱燃烧过程中，如何控制稳定燃烧是关键点。[0004]但是，目前还没有一种有效的火驱采油技术，能够较佳地控制空气流动稳定泄油，稳定燃烧。因此，有必要提出一种新的重油采油技术，以在火驱燃烧过程中，实现控制稳定燃烧，防止出现水平井火驱过程中火线窜通，氧气突破的问题。发明内容[0005]本发明的目的是提供一种重油采油管柱及其采油方法，在火驱燃烧过程中，能够实现控制稳定燃烧，防止出现水平井火驱过程中火线窜通，氧气突破的问题。[0006]本发明的上述目的可采用下列技术方案来实现：[0007]一种重油采油管柱，所述重油采油管柱包括：[0008]用于设置在水平井
