一种多功能盲杖.pdf

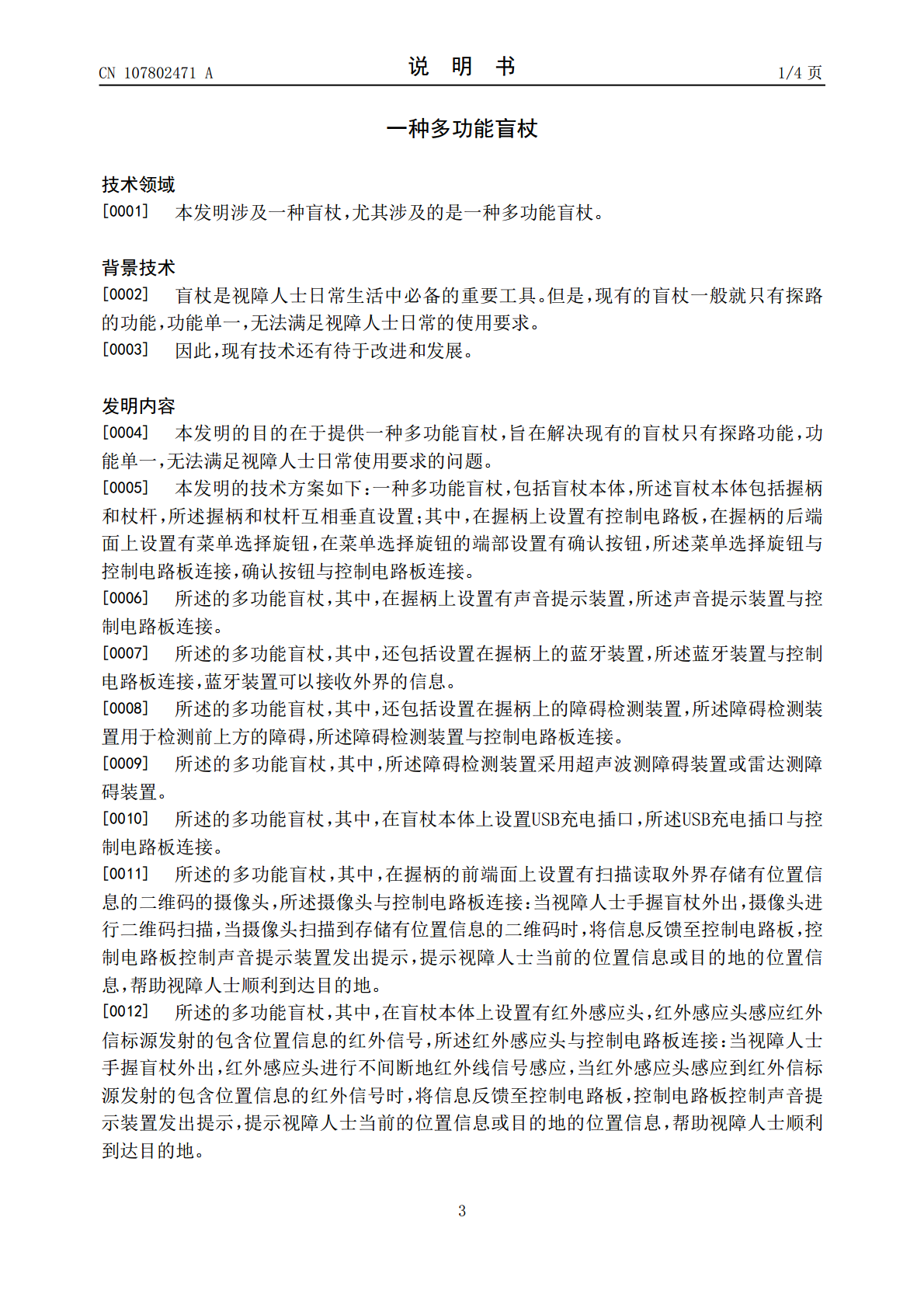

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107802471A(43)申请公布日2018.03.16(21)申请号201711176467.1(22)申请日2017.11.22(71)申请人佛山市海科云筹信息技术有限公司地址528200广东省佛山市南海区丹灶镇建沙路东一街区28号一栋一层众创空间K07申请人王娅(72)发明人王娅(74)专利代理机构佛山市海融科创知识产权代理事务所(普通合伙)44377代理人陈志超(51)Int.Cl.A61H3/06(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种多功能盲杖(57)摘要本发明公开了一种多功能盲杖，通过在盲栈多种功能装置，如语音提示装置，菜单选择旋钮，蓝牙装置，超声波障碍检测装置，等等，使盲杖的功能性更全面，满足视障人士的日常使用要求。CN107802471ACN107802471A权利要求书1/1页1.一种多功能盲杖，包括盲杖本体，所述盲杖本体包括握柄和杖杆，所述握柄和杖杆互相垂直设置；其特征在于，在握柄上设置有控制电路板，在握柄的后端面上设置有菜单选择旋钮，在菜单选择旋钮的端部设置有确认按钮，所述菜单选择旋钮与控制电路板连接，确认按钮与控制电路板连接。2.根据权利要求1所述的多功能盲杖，其特征在于，在握柄上设置有声音提示装置，所述声音提示装置与控制电路板连接。3.根据权利要求1所述的多功能盲杖，其特征在于，还包括设置在握柄上的蓝牙装置，所述蓝牙装置与控制电路板连接，蓝牙装置可以接收外界的信息。4.根据权利要求1所述的多功能盲杖，其特征在于，还包括设置在握柄上的障碍检测装置，所述障碍检测装置用于检测前上方的障碍，所述障碍检测装置与控制电路板连接。5.根据权利要求4所述的多功能盲杖，其特征在于，所述障碍检测装置采用超声波测障碍装置或雷达测障碍装置。6.根据权利要求1所述的多功能盲杖，其特征在于，在盲杖本体上设置USB充电插口，所述USB充电插口与控制电路板连接。7.根据权利要求1-6任一项所述的多功能盲杖，其特征在于，在握柄的前端面上设置有扫描读取外界存储有位置信息的二维码的摄像头，所述摄像头与控制电路板连接：当视障人士手握盲杖外出，摄像头进行二维码扫描，当摄像头扫描到存储有位置信息的二维码时，将信息反馈至控制电路板，控制电路板控制声音提示装置发出提示，提示视障人士当前的位置信息或目的地的位置信息，帮助视障人士顺利到达目的地。8.根据权利要求1-6任一项所述的多功能盲杖，其特征在于，在盲杖本体上设置有红外感应头，红外感应头感应红外信标源发射的包含位置信息的红外信号，所述红外感应头与控制电路板连接：当视障人士手握盲杖外出，红外感应头进行不间断地红外线信号感应，当红外感应头感应到红外信标源发射的包含位置信息的红外信号时，将信息反馈至控制电路板，控制电路板控制声音提示装置发出提示，提示视障人士当前的位置信息或目的地的位置信息，帮助视障人士顺利到达目的地。2CN107802471A说明书1/4页一种多功能盲杖技术领域[0001]本发明涉及一种盲杖，尤其涉及的是一种多功能盲杖。背景技术[0002]盲杖是视障人士日常生活中必备的重要工具。但是，现有的盲杖一般就只有探路的功能，功能单一，无法满足视障人士日常的使用要求。[0003]因此，现有技术还有待于改进和发展。发明内容[0004]本发明的目的在于提供一种多功能盲杖，旨在解决现有的盲杖只有探路功能，功能单一，无法满足视障人士日常使用要求的问题。[0005]本发明的技术方案如下：一种多功能盲杖，包括盲杖本体，所述盲杖本体包括握柄和杖杆，所述握柄和杖杆互相垂直设置；其中，在握柄上设置有控制电路板，在握柄的后端面上设置有菜单选择旋钮，在菜单选择旋钮的端部设置有确认按钮，所述菜单选择旋钮与控制电路板连接，确认按钮与控制电路板连接。[0006]所述的多功能盲杖，其中，在握柄上设置有声音提示装置，所述声音提示装置与控制电路板连接。[0007]所述的多功能盲杖，其中，还包括设置在握柄上的蓝牙装置，所述蓝牙装置与控制电路板连接，蓝牙装置可以接收外界的信息。[0008]所述的多功能盲杖，其中，还包括设置在握柄上的障碍检测装置，所述障碍检测装置用于检测前上方的障碍，所述障碍检测装置与控制电路板连接。[0009]所述的多功能盲杖，其中，所述障碍检测装置采用超声波测障碍装置或雷达测障碍装置。[0010]所述的多功能盲杖，其中，在盲杖本体上设置USB充电插口，所述USB充电插口与控制电路板连接。[0011]所述的多功能盲杖，其中，在握柄的前端面上设置有扫描读取外界存储有位置信息的二维码的摄像头，所述摄像头与控制电路板连接：当视障人士手握盲杖外出，摄像头进行二维码扫描，当摄像头扫描到存储有位置信息的二维码时，将信
