一种多功能导盲杖.pdf

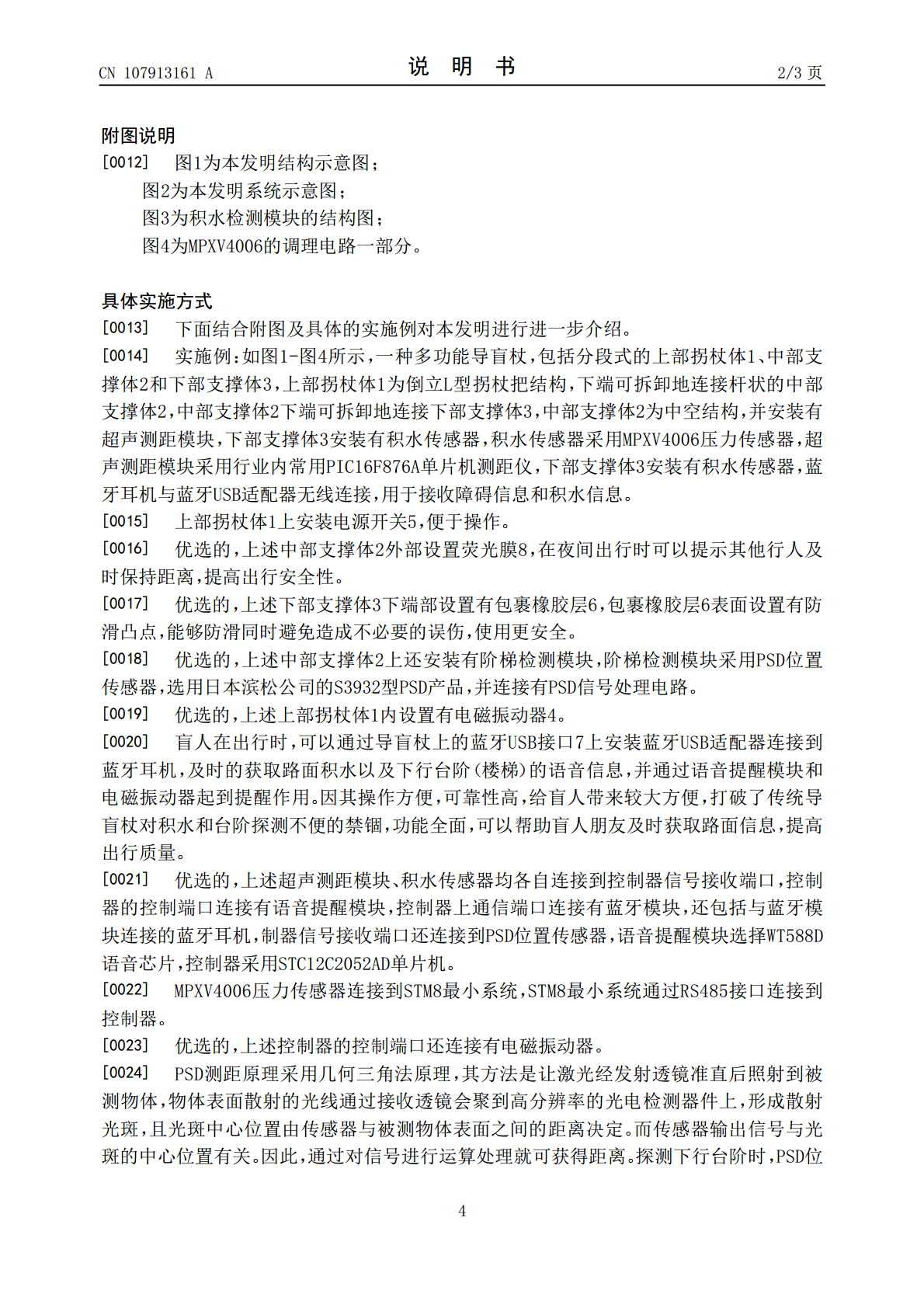

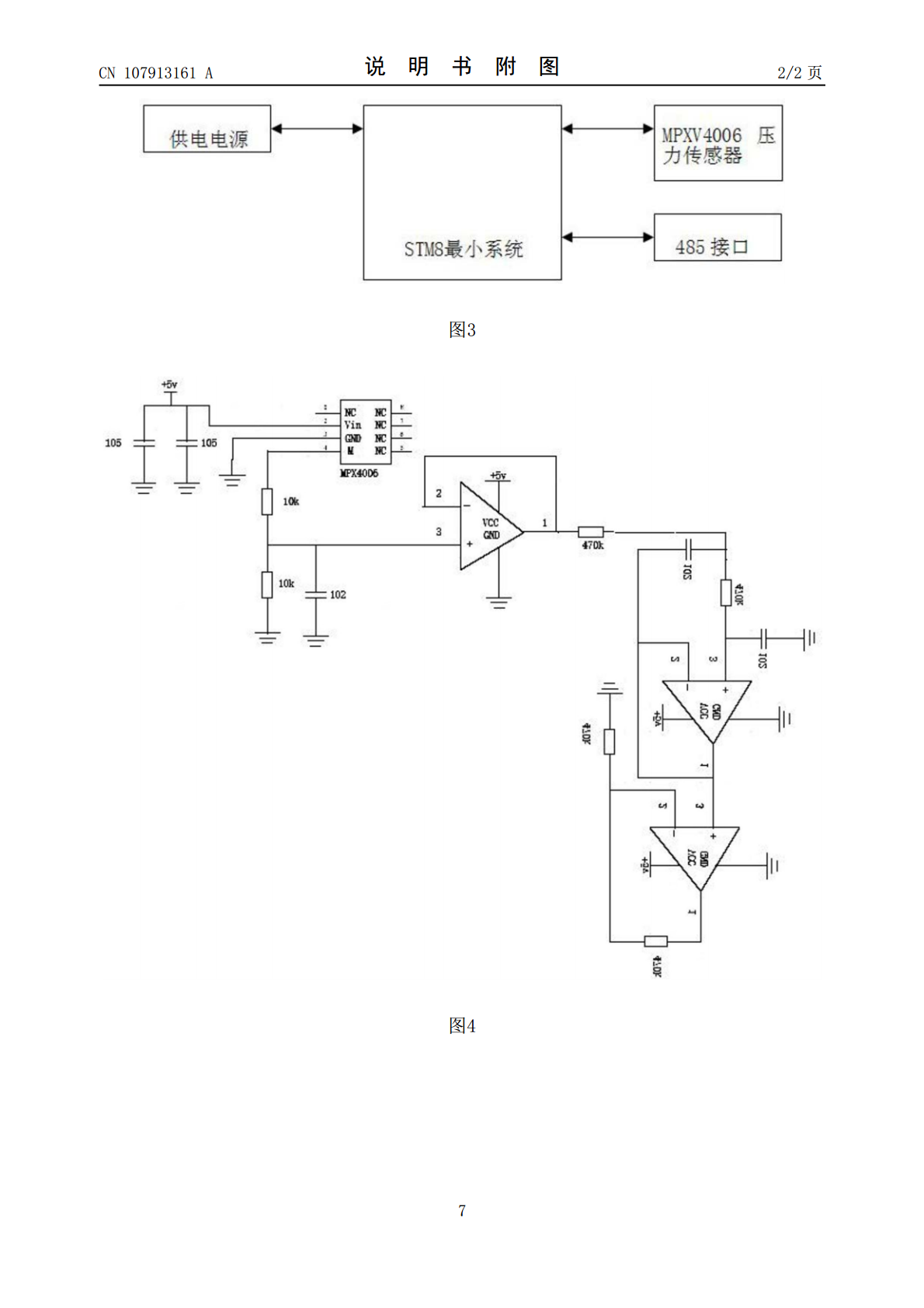

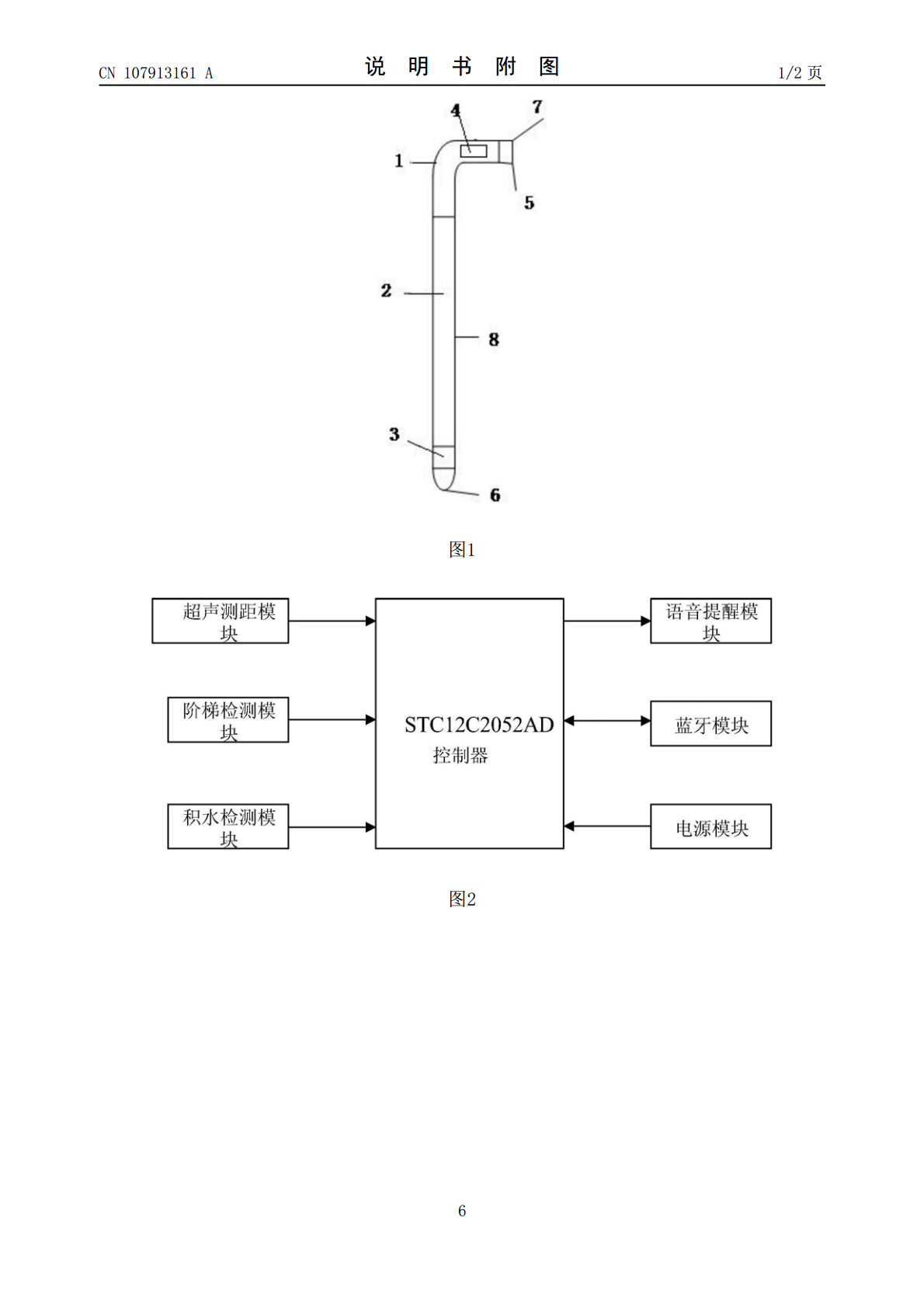

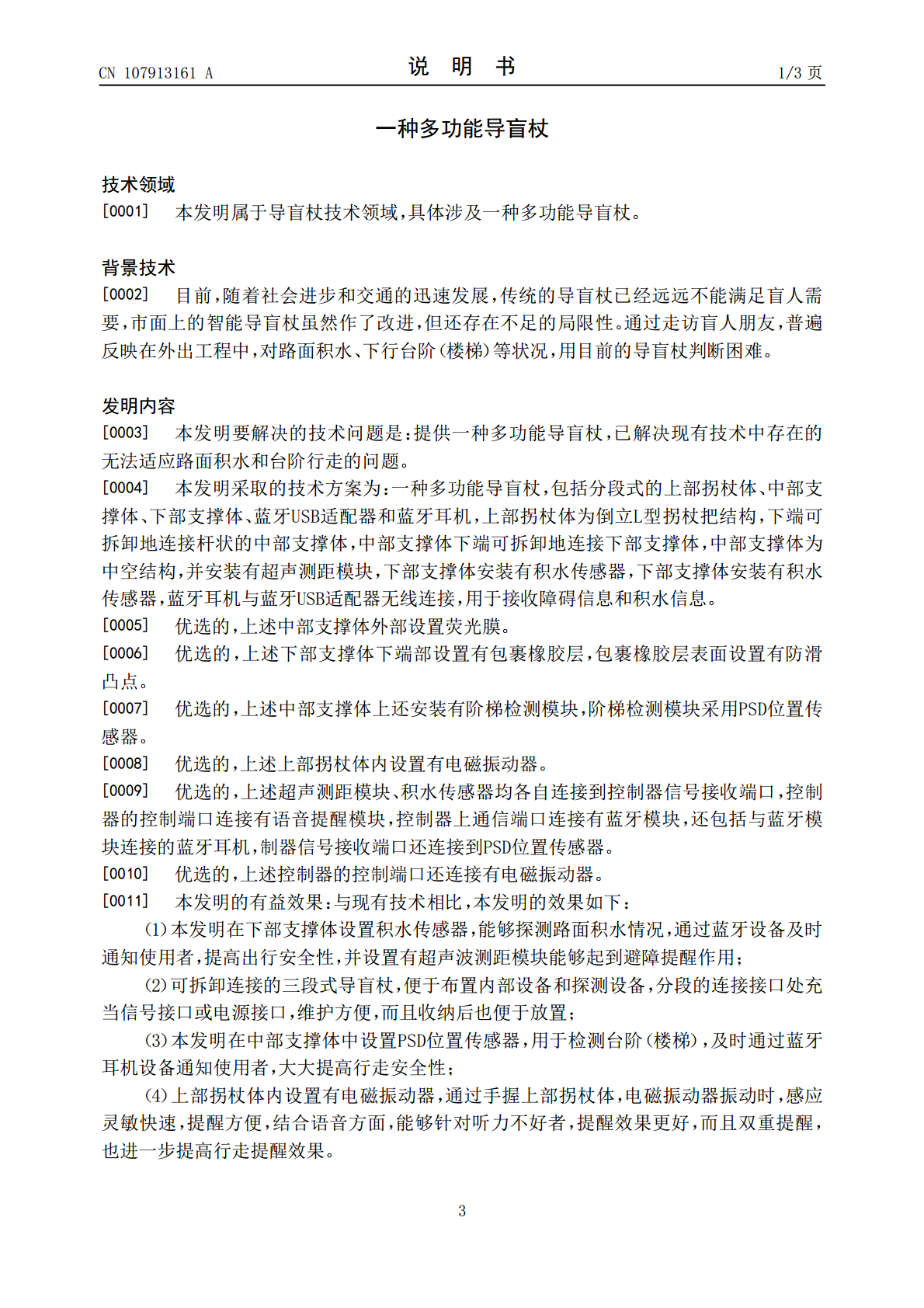

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107913161A(43)申请公布日2018.04.17(21)申请号201711378175.6(22)申请日2017.12.19(71)申请人贵州大学地址550025贵州省贵阳市贵州大学花溪北校区科技处(72)发明人徐轶丹刘敏(74)专利代理机构贵阳中新专利商标事务所52100代理人吴无惧(51)Int.Cl.A61H3/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种多功能导盲杖(57)摘要本发明公开了一种多功能导盲杖，包括分段式的上部拐杖体、中部支撑体、下部支撑体、蓝牙USB适配器和蓝牙耳机，上部拐杖体为倒立L型拐杖把结构，下端可拆卸地连接杆状的中部支撑体，中部支撑体下端可拆卸地连接下部支撑体，中部支撑体为中空结构，并安装有超声测距模块，下部支撑体安装有积水传感器，下部支撑体安装有积水传感器，蓝牙耳机与蓝牙USB适配器无线连接，用于接收障碍信息和积水信息。本发明在下部支撑体设置积水传感器，能够探测路面积水情况，通过蓝牙设备及时通知使用者，提高出行安全性，并设置有超声波测距模块能够起到避障提醒作用。CN107913161ACN107913161A权利要求书1/1页1.一种多功能导盲杖，其特征在于：包括分段式的上部拐杖体（1）、中部支撑体（2）、下部支撑体（3）、蓝牙耳机和蓝牙USB适配器，上部拐杖体（1）为倒立L型拐杖把结构，自由端设置有用于连接蓝牙USB适配器的蓝牙USB接口，下端可拆卸地连接杆状的中部支撑体（2），中部支撑体（2）下端可拆卸地连接下部支撑体（3），中部支撑体（2）为中空结构，并安装有超声测距模块，下部支撑体（3）安装有积水传感器，蓝牙耳机与蓝牙USB适配器无线连接，用于接收障碍信息和积水信息。2.根据权利要求1所述的一种多功能导盲杖，其特征在于：中部支撑体（2）外部设置荧光膜(8)。3.根据权利要求1所述的一种多功能导盲杖，其特征在于：下部支撑体（3）下端部设置有包裹橡胶层(6)，包裹橡胶层（6）表面设置有防滑凸点。4.根据权利要求1所述的一种多功能导盲杖，其特征在于：中部支撑体（2）上还安装有阶梯检测模块，阶梯检测模块采用PSD位置传感器。5.根据权利要求1所述的一种多功能导盲杖，其特征在于：上部拐杖体（1）内设置有电磁振动器。6.根据权利要求1所述的一种多功能导盲杖，其特征在于：超声测距模块、积水传感器均各自连接到控制器信号接收端口，控制器的控制端口连接有语音提醒模块，控制器上通信端口连接有蓝牙模块，还包括与蓝牙模块连接的蓝牙耳机，制器信号接收端口还连接到PSD位置传感器。7.根据权利要求6所述的一种多功能导盲杖，其特征在于：控制器的控制端口还连接有电磁振动器。2CN107913161A说明书1/3页一种多功能导盲杖技术领域[0001]本发明属于导盲杖技术领域，具体涉及一种多功能导盲杖。背景技术[0002]目前，随着社会进步和交通的迅速发展，传统的导盲杖已经远远不能满足盲人需要，市面上的智能导盲杖虽然作了改进，但还存在不足的局限性。通过走访盲人朋友，普遍反映在外出工程中，对路面积水、下行台阶（楼梯）等状况，用目前的导盲杖判断困难。发明内容[0003]本发明要解决的技术问题是：提供一种多功能导盲杖，已解决现有技术中存在的无法适应路面积水和台阶行走的问题。[0004]本发明采取的技术方案为：一种多功能导盲杖，包括分段式的上部拐杖体、中部支撑体、下部支撑体、蓝牙USB适配器和蓝牙耳机，上部拐杖体为倒立L型拐杖把结构，下端可拆卸地连接杆状的中部支撑体，中部支撑体下端可拆卸地连接下部支撑体，中部支撑体为中空结构，并安装有超声测距模块，下部支撑体安装有积水传感器，下部支撑体安装有积水传感器，蓝牙耳机与蓝牙USB适配器无线连接，用于接收障碍信息和积水信息。[0005]优选的，上述中部支撑体外部设置荧光膜。[0006]优选的，上述下部支撑体下端部设置有包裹橡胶层，包裹橡胶层表面设置有防滑凸点。[0007]优选的，上述中部支撑体上还安装有阶梯检测模块，阶梯检测模块采用PSD位置传感器。[0008]优选的，上述上部拐杖体内设置有电磁振动器。[0009]优选的，上述超声测距模块、积水传感器均各自连接到控制器信号接收端口，控制器的控制端口连接有语音提醒模块，控制器上通信端口连接有蓝牙模块，还包括与蓝牙模块连接的蓝牙耳机，制器信号接收端口还连接到PSD位置传感器。[0010]优选的，上述控制器的控制端口还连接有电磁振动器。[0011]本发明的有益效果：与现有技术相比，本发明的效果如下：（1）本发明在下部支撑体设置积水传感器，能够探测路面积水情况，通过蓝牙设备及时通知使用者，提高出行安全性，并设置有超声波测距模块能够起到
