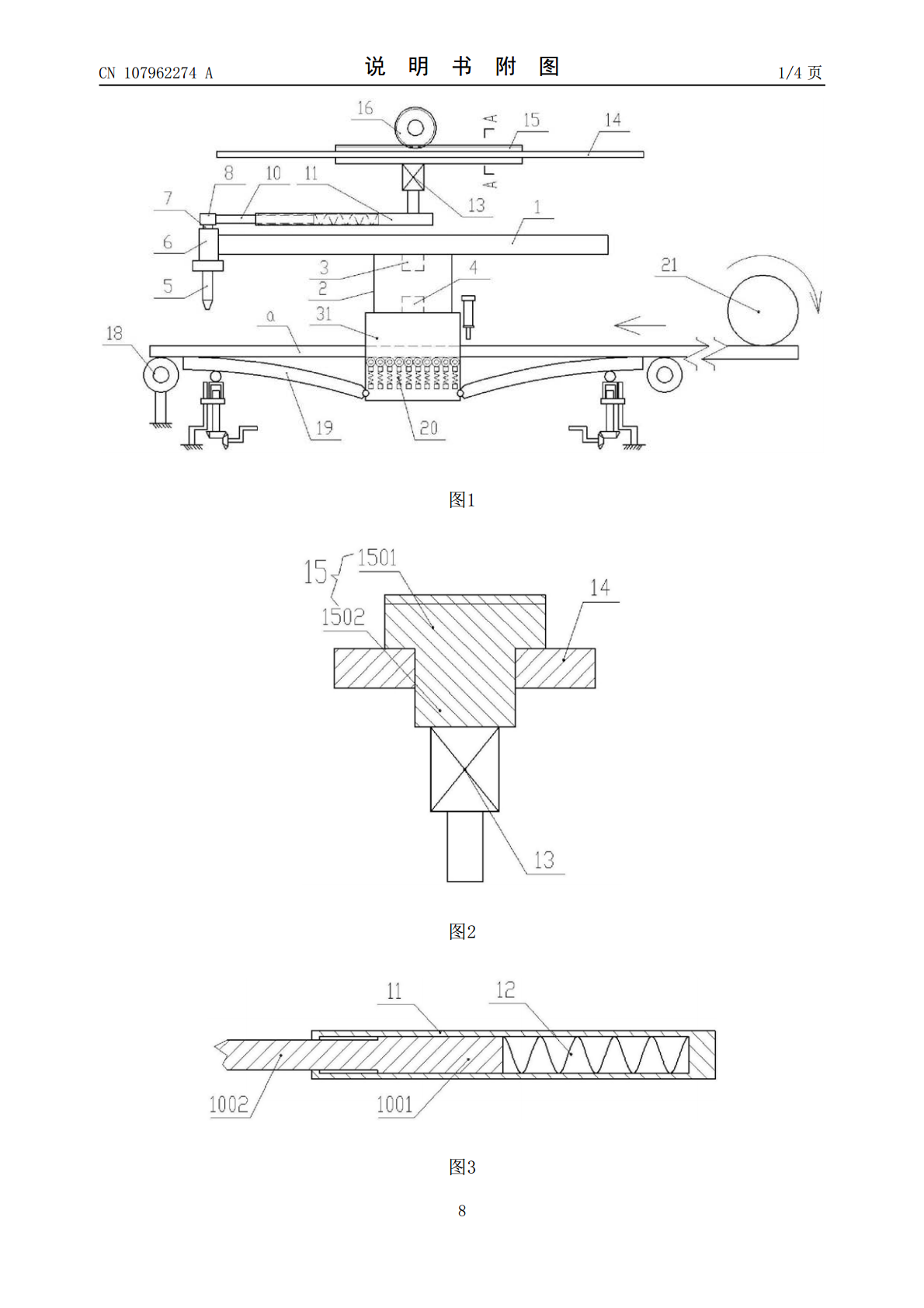

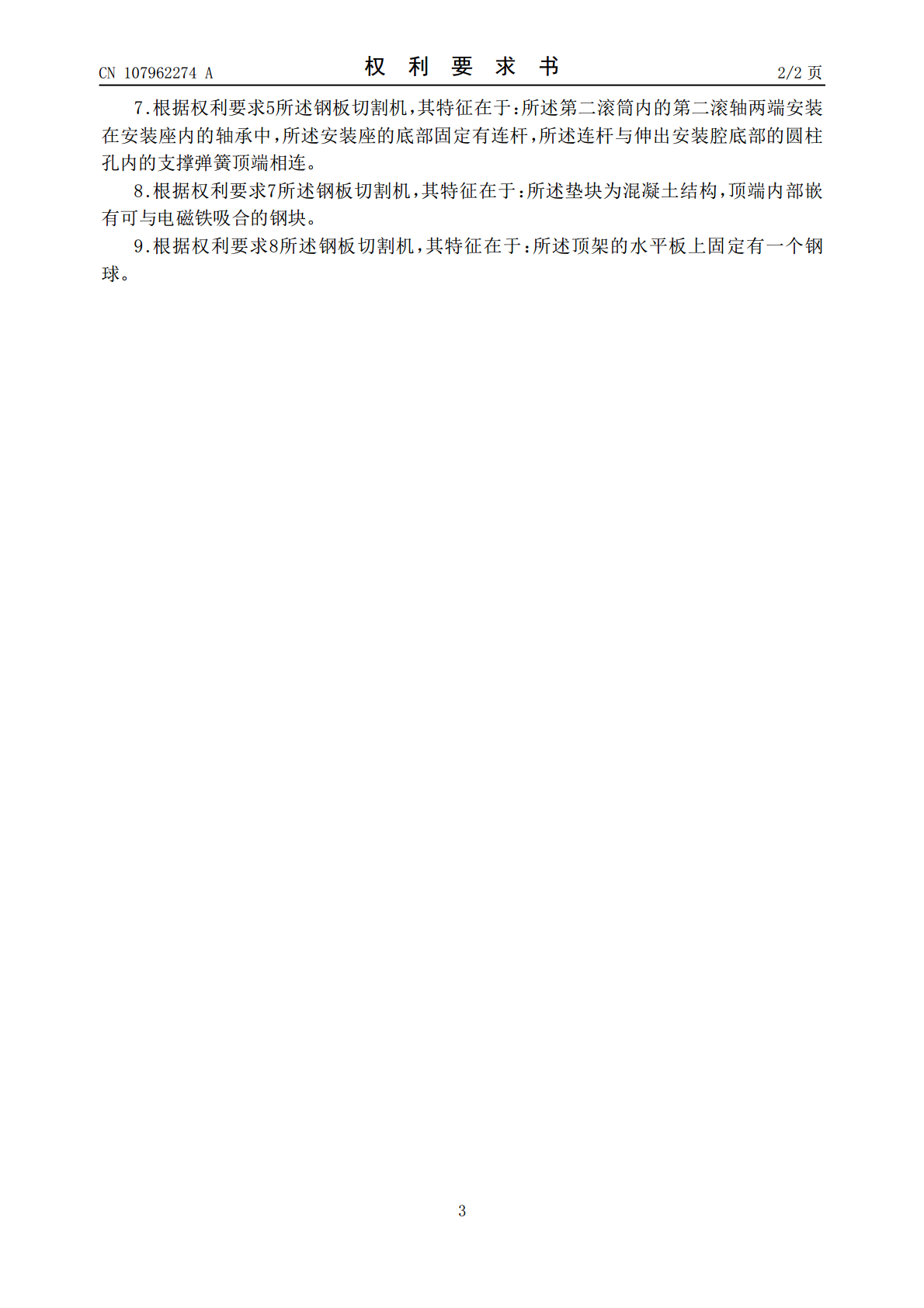

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107962274A(43)申请公布日2018.04.27(21)申请号201711498021.0(22)申请日2017.12.29(71)申请人重庆鹏林钢结构有限责任公司地址402260重庆市江津区双福工业园区(72)发明人邹玲邹开贵李俊杰尹贵波邹开禄李小军郭维君(74)专利代理机构重庆中之信知识产权代理事务所(普通合伙)50213代理人张景根(51)Int.Cl.B23K7/00(2006.01)B23K7/10(2006.01)权利要求书2页说明书4页附图4页(54)发明名称钢板切割机(57)摘要本发明公布了一种钢板切割机，由上至下依次包括水平移动机构，伸缩火焰枪机构、模板、底座；所述水平移动机构包括导向板、相啮合的齿条和齿轮；所述伸缩火焰枪机构包括竖直设置的电机、水平设置的伸缩杆、第一滚筒部件以及其底部的火焰枪；伸缩杆包括设有盲孔的圆杆、滑杆、弹簧。钢板输送机构包括垫块、一对混凝土弧形板、一对升降装置、一对托辊、滚柱，在垫块的待切钢板传输方向上的两侧各设有一块混凝土弧形板、升降装置、托辊，其中，混凝土弧形板为一块呈圆弧形的混凝土板，所述升降装置包括竖直设置的丝杆、螺纹支架、导杆、一对啮合的圆锥齿轮和手摇杆。该钢板切割机大大提高了板件坯料成型效率、成型质量较好。CN107962274ACN107962274A权利要求书1/2页1.一种钢板切割机，其特征在于：由上至下包括钢板成型切割装置和钢板输送机构；所述钢板成型切割装置由上至下依次包括水平移动机构，伸缩火焰枪机构、模板、底座；所述水平移动机构包括导向板、相啮合的齿条和齿轮，导向板水平设置且沿其长度方向上设有一道贯通导向板的滑孔，齿条包括齿条本体和位于齿背面的插入滑孔内并沿滑孔滑动的滑条，齿轮与驱动其转动的外部驱动机构相连；所述伸缩火焰枪机构包括竖直设置的电机、水平设置的伸缩杆、第一滚筒部件以及火焰枪；电机固定于所述滑条伸出滑孔的一端；伸缩杆包括设有盲孔的圆杆、滑杆、弹簧，圆杆一端设有盲孔，另一端与电机的主轴垂直固定连接，滑杆由两段大小不同的圆柱段构成，滑杆的大圆柱段伸入圆杆的盲孔内且在盲孔孔口的台阶限制下不能完全滑出该盲孔，大圆柱段与盲孔孔底通过位于盲孔内的所述弹簧连接；第一滚筒部件包括滚轴和套在滚轴上的第一滚筒，滚轴一端与所述滑杆的小圆柱段端部垂直相连，另一端设有用于支承第一滚筒的圆板，该圆板的底部固定有竖直朝下的所述火焰枪，以使得电机转动时所述火焰枪在所述弹簧的拉力作用下沿所述模板的边缘面移动；所述底座的上下两端依次设有用于放置所述模板的上平面和用于平放所述底座的下平面；所述钢板输送机构包括垫块、一对混凝土弧形板、一对升降装置、一对托辊、滚柱，所述底座固定于所述垫块的上端面，垫块设有一道水平贯穿其内部的用于穿过待切割钢板的扁孔，扁孔的正下方与垫块内部的安装腔连通，安装腔内沿着待切割钢板通过的方向均匀间隔地分布有若干第二滚筒，第二滚筒两端的安装座通过竖直设置的支撑弹簧支撑在安装腔内，并且所有第二滚筒的顶部所在的面位于扁孔的下表面，以使得待切割钢板可以从第二滚筒上平稳地滑过；在垫块的待切钢板传输方向上的两侧各设有一块混凝土弧形板、一个升降装置、一支托辊，其中，混凝土弧形板为一块呈圆弧形的混凝土板，其一端铰接在垫块侧壁，另一端通过所述升降装置支撑在待切割钢板的下方且混凝土弧形板的圆弧拱顶朝待切割钢板一侧，所述升降装置包括竖直设置的丝杆、螺纹支架、导杆、一对啮合的圆锥齿轮和手摇杆，螺纹支架包括呈Π型的顶架和螺纹板，顶架开口端固定在螺纹板上，螺纹板拧在丝杆上，固定的导杆伸入螺纹板的导孔内，以使得丝杆转动时，顶架可沿丝杆上下移动，所述托辊位于两混凝土弧形板的两侧，在待切割钢板输入端的托辊上设有用于推动待切割钢板移动的所述滚柱。2.根据权利要求1所述钢板切割机，其特征在于：所述底座的上下两端均设有一个凹槽，每个凹槽内均固定有一块电磁铁。3.根据权利要求1或2所述钢板切割机，其特征在于：所述驱动机构为步进电机，步进电机的输出轴与所述齿轮相连。4.根据权利要求3所述钢板切割机，其特征在于：所述第一滚筒与圆板之间设有套在滚轴上的平面轴承。5.根据权利要求4所述钢板切割机，其特征在于：所述底座采用混凝土浇筑而成。6.根据权利要求5所述钢板切割机，其特征在于：所述托辊为顶部与待切割钢板平行相接的水平托辊。2CN107962274A权利要求书2/2页7.根据权利要求5所述钢板切割机，其特征在于：所述第二滚筒内的第二滚轴两端安装在安装座内的轴承中，所述安装座的底部固定有连杆，所述连杆与伸出安装腔底部的圆柱孔内的支撑弹簧顶端相连。8.根据权利要求7所述钢板切割机，其特征在于：所述垫块为混凝土结构，顶端内部嵌有可与电磁
